Otter双A同步搭建入门教程

1.准备阶段

1.1 环境

虚拟机A ：192.168.0.130

虚拟机B ：192.168.0.131

系统：Ubuntu 16.04 LTS

JRE：OpenJDK 1.8.0_151（A、B都要安装）

DB：MySQL 5.7.20（A、B都要安装）

ZooKeeper：3.4.11（只装A机）

Otter Manager：4.2.14 （只装A机）（4.2.15启动Node时感觉有Bug，没有使用）

Otter Node：4.2.14（A、B都要安装）

1.2 安装环境

1.2.1 JRE安装

sudo apt-get install default-jre



1.2.2 MySQL安装

sudo apt-get install mysql-server

sudo vim /etc/mysql/mysql.conf.d/mysqld.cnf

1 2 3 4 5

character-set-server=utf8 log-bin=mysql-bin   binlog-format=ROW   server-id=1 #A,B需要设置成不一样的id #bind-address=127.0.0.1 #注释该行

service mysql restart

进入mysql，设置单独账号密码

1	grant all on *.* to 'root'@'%' identified by 'password';



1.2.3 ZooKeeper安装

安装包地址 http://mirrors.hust.edu.cn/apache/zookeeper/zookeeper-3.4.11/zookeeper-3.4.11.tar.gz

解压可见conf文件夹下有一个zoo_sample.cfg的文件，重命名为zoo.cfg并修改以下配置

1 2	dataDir=../datas dataLogDir=../logs



1.2.4 Otter Manager安装

安装包地址 https://github.com/alibaba/otter/releases 请自己选择版本

解压可见conf文件夹下otter.properties文件，修改以下配置

1 2 3 4 5 6 7

#以下配置为最基本需要改的配置，其他配置可根据实际要用的功能进行修改 otter.domainName = 192.168.0.130 #一定要改，不要用127.0.0.1 otter.port = 9000 #manager 站点端口号 otter.database.driver.url = jdbc:mysql://192.168.0.130:3306/otter otter.database.driver.username = root otter.database.driver.password = password otter.zookeeper.cluster.default = 192.168.0.130:2181



1.2.5 Otter Node 安装

安装包地址 https://github.com/alibaba/otter/releases 请自己选择版本

解压可见conf文件夹下otter.properties文件，修改以下配置

1 2 3

#以下配置为最基本需要改的配置，其他配置可根据实际要用的功能进行修改 otter.nodeHome = ../ otter.manager.address = 192.168.0.130:1099

conf文件夹下创建一个新的配置文件，命名为nid，写入node id，A机为1，B机为2。该id后面会介绍。

1

1



2.启动

2.1 启动ZooKeeper

进入ZooKeeper目录下的bin文件夹，执行以下命令（不要使用sh，一定要用bash）

1	bash zkServer.sh start



2.2 启动Otter Manager

在A机中执行以下数据库语句，创建Otter库

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258

CREATE DATABASE /*!32312 IF NOT EXISTS*/ `otter` /*!40100 DEFAULT CHARACTER SET utf8 COLLATE utf8_bin */;   USE `otter`;   CREATE TABLE `ALARM_RULE` (   `ID` bigint(20) unsigned NOT NULL AUTO_INCREMENT,   `MONITOR_NAME` varchar(1024) DEFAULT NULL,   `RECEIVER_KEY` varchar(1024) DEFAULT NULL,   `STATUS` varchar(32) DEFAULT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `DESCRIPTION` varchar(256) DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   `MATCH_VALUE` varchar(1024) DEFAULT NULL,   `PARAMETERS` text DEFAULT NULL,   PRIMARY KEY (`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `AUTOKEEPER_CLUSTER` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `CLUSTER_NAME` varchar(200) NOT NULL,   `SERVER_LIST` varchar(1024) NOT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `CANAL` (   `ID` bigint(20) unsigned NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) DEFAULT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `PARAMETERS` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `CANALUNIQUE` (`NAME`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `CHANNEL` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) NOT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `PARAMETERS` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `CHANNELUNIQUE` (`NAME`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `COLUMN_PAIR` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `SOURCE_COLUMN` varchar(200) DEFAULT NULL,   `TARGET_COLUMN` varchar(200) DEFAULT NULL,   `DATA_MEDIA_PAIR_ID` bigint(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_DATA_MEDIA_PAIR_ID` (`DATA_MEDIA_PAIR_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `COLUMN_PAIR_GROUP` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `DATA_MEDIA_PAIR_ID` bigint(20) NOT NULL,   `COLUMN_PAIR_CONTENT` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_DATA_MEDIA_PAIR_ID` (`DATA_MEDIA_PAIR_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `DATA_MEDIA` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) NOT NULL,   `NAMESPACE` varchar(200) NOT NULL,   `PROPERTIES` varchar(1000) NOT NULL,   `DATA_MEDIA_SOURCE_ID` bigint(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `DATAMEDIAUNIQUE` (`NAME`,`NAMESPACE`,`DATA_MEDIA_SOURCE_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `DATA_MEDIA_PAIR` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `PULLWEIGHT` bigint(20) DEFAULT NULL,   `PUSHWEIGHT` bigint(20) DEFAULT NULL,   `RESOLVER` text DEFAULT NULL,   `FILTER` text DEFAULT NULL,   `SOURCE_DATA_MEDIA_ID` bigint(20) DEFAULT NULL,   `TARGET_DATA_MEDIA_ID` bigint(20) DEFAULT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `COLUMN_PAIR_MODE` varchar(20) DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_PipelineID` (`PIPELINE_ID`,`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `DATA_MEDIA_SOURCE` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) NOT NULL,   `TYPE` varchar(20) NOT NULL,   `PROPERTIES` varchar(1000) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `DATAMEDIASOURCEUNIQUE` (`NAME`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `DELAY_STAT` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `DELAY_TIME` int(21) NOT NULL,   `DELAY_NUMBER` bigint(20) NOT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_PipelineID_GmtModified_ID` (`PIPELINE_ID`,`GMT_MODIFIED`,`ID`),   KEY `idx_Pipeline_GmtCreate` (`PIPELINE_ID`,`GMT_CREATE`),   KEY `idx_GmtCreate_id` (`GMT_CREATE`,`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `LOG_RECORD` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NID` varchar(200) DEFAULT NULL,   `CHANNEL_ID` varchar(200) NOT NULL,   `PIPELINE_ID` varchar(200) NOT NULL,   `TITLE` varchar(1000) DEFAULT NULL,   `MESSAGE` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `logRecord_pipelineId` (`PIPELINE_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `NODE` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) NOT NULL,   `IP` varchar(200) NOT NULL,   `PORT` bigint(20) NOT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `PARAMETERS` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `NODEUNIQUE` (`NAME`,`IP`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `PIPELINE` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NAME` varchar(200) NOT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `PARAMETERS` text DEFAULT NULL,   `CHANNEL_ID` bigint(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `PIPELINEUNIQUE` (`NAME`,`CHANNEL_ID`),   KEY `idx_ChannelID` (`CHANNEL_ID`,`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `PIPELINE_NODE_RELATION` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `NODE_ID` bigint(20) NOT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `LOCATION` varchar(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_PipelineID` (`PIPELINE_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `SYSTEM_PARAMETER` (   `ID` bigint(20) unsigned NOT NULL,   `VALUE` text DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8;   CREATE TABLE `TABLE_HISTORY_STAT` (   `ID` bigint(20) unsigned NOT NULL AUTO_INCREMENT,   `FILE_SIZE` bigint(20) DEFAULT NULL,   `FILE_COUNT` bigint(20) DEFAULT NULL,   `INSERT_COUNT` bigint(20) DEFAULT NULL,   `UPDATE_COUNT` bigint(20) DEFAULT NULL,   `DELETE_COUNT` bigint(20) DEFAULT NULL,   `DATA_MEDIA_PAIR_ID` bigint(20) DEFAULT NULL,   `PIPELINE_ID` bigint(20) DEFAULT NULL,   `START_TIME` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `END_TIME` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_DATA_MEDIA_PAIR_ID_END_TIME` (`DATA_MEDIA_PAIR_ID`,`END_TIME`),   KEY `idx_GmtCreate_id` (`GMT_CREATE`,`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `TABLE_STAT` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `FILE_SIZE` bigint(20) NOT NULL,   `FILE_COUNT` bigint(20) NOT NULL,   `INSERT_COUNT` bigint(20) NOT NULL,   `UPDATE_COUNT` bigint(20) NOT NULL,   `DELETE_COUNT` bigint(20) NOT NULL,   `DATA_MEDIA_PAIR_ID` bigint(20) NOT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_PipelineID_DataMediaPairID` (`PIPELINE_ID`,`DATA_MEDIA_PAIR_ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `THROUGHPUT_STAT` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `TYPE` varchar(20) NOT NULL,   `NUMBER` bigint(20) NOT NULL,   `SIZE` bigint(20) NOT NULL,   `PIPELINE_ID` bigint(20) NOT NULL,   `START_TIME` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `END_TIME` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `idx_PipelineID_Type_GmtCreate_ID` (`PIPELINE_ID`,`TYPE`,`GMT_CREATE`,`ID`),   KEY `idx_PipelineID_Type_EndTime_ID` (`PIPELINE_ID`,`TYPE`,`END_TIME`,`ID`),   KEY `idx_GmtCreate_id` (`GMT_CREATE`,`ID`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE `USER` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `USERNAME` varchar(20) NOT NULL,   `PASSWORD` varchar(20) NOT NULL,   `AUTHORIZETYPE` varchar(20) NOT NULL,   `DEPARTMENT` varchar(20) NOT NULL,   `REALNAME` varchar(20) NOT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   UNIQUE KEY `USERUNIQUE` (`USERNAME`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE  `DATA_MATRIX` (   `ID` bigint(20) NOT NULL AUTO_INCREMENT,   `GROUP_KEY` varchar(200) DEFAULT NULL,   `MASTER` varchar(200) DEFAULT NULL,   `SLAVE` varchar(200) DEFAULT NULL,   `DESCRIPTION` varchar(200) DEFAULT NULL,   `GMT_CREATE` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   `GMT_MODIFIED` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,   PRIMARY KEY (`ID`),   KEY `GROUPKEY` (`GROUP_KEY`) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;     insert into USER(ID,USERNAME,PASSWORD,AUTHORIZETYPE,DEPARTMENT,REALNAME,GMT_CREATE,GMT_MODIFIED) values(null,'admin','801fc357a5a74743894a','ADMIN','admin','admin',now(),now()); insert into USER(ID,USERNAME,PASSWORD,AUTHORIZETYPE,DEPARTMENT,REALNAME,GMT_CREATE,GMT_MODIFIED) values(null,'guest','471e02a154a2121dc577','OPERATOR','guest','guest',now(),now());

在A，B机中都要执行以下数据库语句，创建retl库（若只是单向同步，则不需要执行该语句。该语句用作双A同步时的算法）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

/* 供 otter 使用， otter 需要对 retl.* 的读写权限，以及对业务表的读写权限 1. 创建database retl */ CREATE DATABASE retl;   /* 2. 用户授权 给同步用户授权 */ CREATE USER retl@'%' IDENTIFIED BY 'retl'; GRANT USAGE ON *.* TO `retl`@'%'; GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO `retl`@'%'; GRANT SELECT, INSERT, UPDATE, DELETE, EXECUTE ON `retl`.* TO `retl`@'%'; /* 业务表授权，这里可以限定只授权同步业务的表 */ GRANT SELECT, INSERT, UPDATE, DELETE ON *.* TO `retl`@'%';    /* 3. 创建系统表 */ USE retl; DROP TABLE IF EXISTS retl.retl_buffer; DROP TABLE IF EXISTS retl.retl_mark; DROP TABLE IF EXISTS retl.xdual;   CREATE TABLE retl_buffer (       ID BIGINT(20) AUTO_INCREMENT,     TABLE_ID INT(11) NOT NULL,     FULL_NAME varchar(512),     TYPE CHAR(1) NOT NULL,     PK_DATA VARCHAR(256) NOT NULL,     GMT_CREATE TIMESTAMP NOT NULL DEFAULT CURRENT_TIMESTAMP,     GMT_MODIFIED TIMESTAMP NOT NULL DEFAULT CURRENT_TIMESTAMP,     CONSTRAINT RETL_BUFFER_ID PRIMARY KEY (ID) )  ENGINE=InnoDB DEFAULT CHARSET=utf8;   CREATE TABLE retl_mark (       ID BIGINT AUTO_INCREMENT,     CHANNEL_ID INT(11),     CHANNEL_INFO varchar(128),     CONSTRAINT RETL_MARK_ID PRIMARY KEY (ID) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   CREATE TABLE xdual (   ID BIGINT(20) NOT NULL AUTO_INCREMENT,   X timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,   PRIMARY KEY (ID) ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;   /* 4. 插入初始化数据 */ INSERT INTO retl.xdual(id, x) VALUES (1,now()) ON DUPLICATE KEY UPDATE x = now();

进入Otter Manager 下的bin目录

1	bash startup.sh

这时等待数秒，Otter Manager站点已启动，可以访问http://192.168.0.130:9000配置Otter Node 的信息了。



2.3 启动Otter Node

如果你未在Otter Manager站点配置Otter Node的信息，则请暂时跳过该节，直接查看下面配置章节，配置完成后再回来该节启动Otter Node

进入Otter Node下的bin目录

1	bash startup.sh

　　　　

3.配置

进入Otter Manager站点后，使用账号：admin，密码：admin（默认），获得超级管理员权限。

3.1 ZooKeeper配置

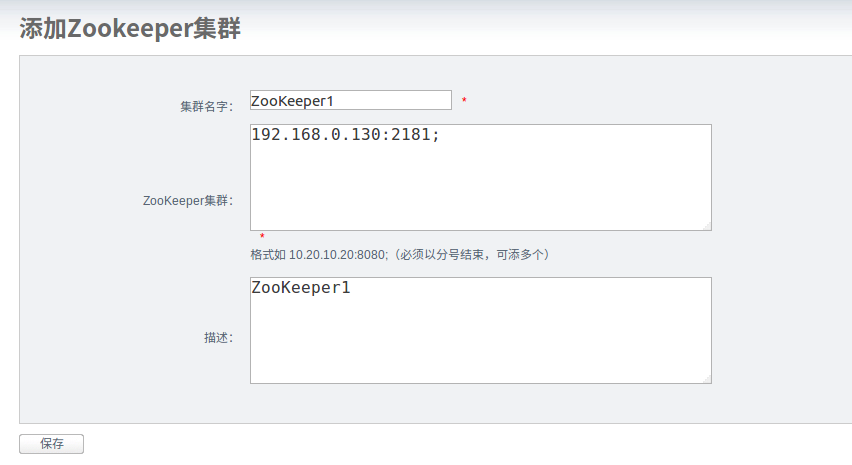

机器管理  -->  ZooKeeper管理 ，添加，保存，如下图



 3.2 Node配置

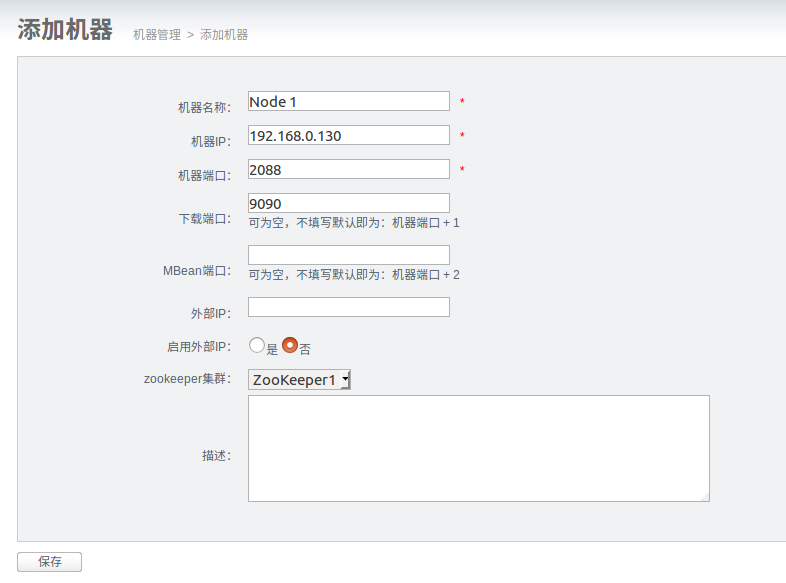

机器管理  -->  Node管理 ，添加，保存（2次，A机一个Node，B机一个Node），如下图（名称和IP需要根据不同机器修改，这里只列出A机图片）

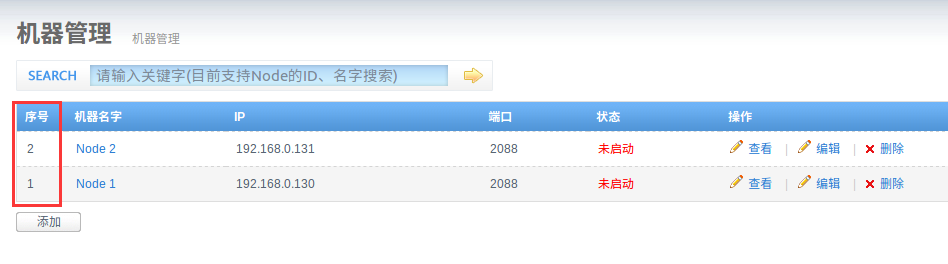

最后可在Node管理列表中看见，其中序号即我们上面安装过程中写入的nid文件的id号，配置好之后，即可启动Otter Node

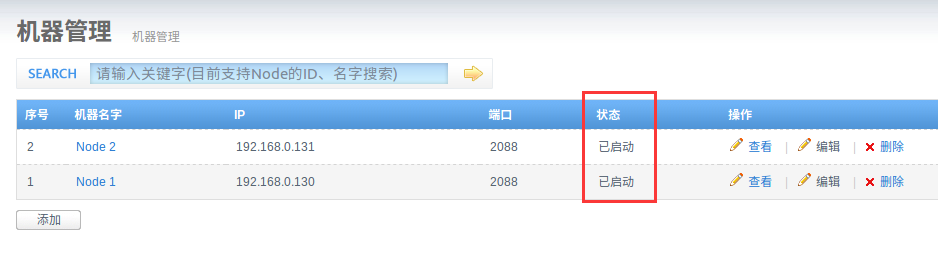

启动后可见配置列表

3.3 数据源配置

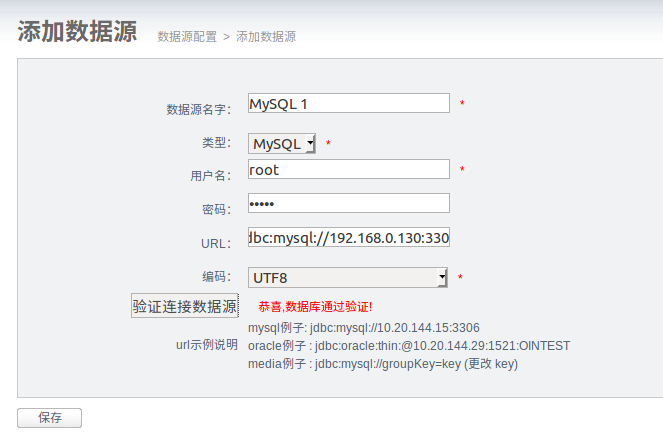

配置管理  -->  数据源配置，配置A机、B机两个MySQL 数据源

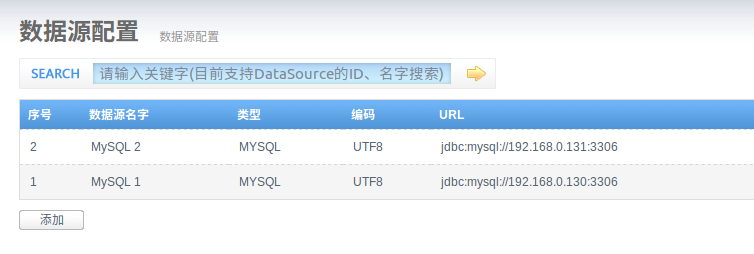

配置完成后可见配置列表

3.4 数据表配置

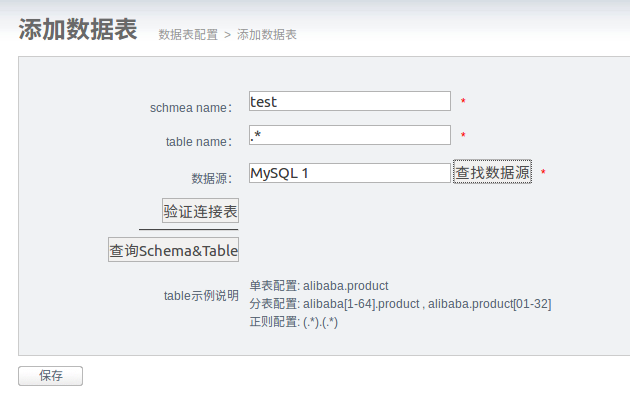

配置管理  -->  数据表配置，配置A机、B机两个MySQL 数据源所需要同步的数据表（自己的数据库，我这里新建test库），其中table name配置如果想同步所有表则配置为.*，否则则配置对应表名即可

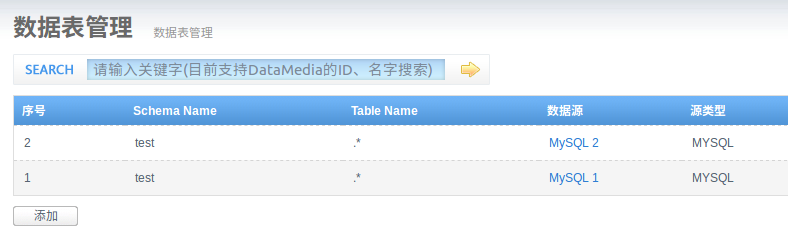

配置完成后可见配置列表



3.5 Canal配置

将canal看作是A、B两机的从库即可，github上解释道，canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议。

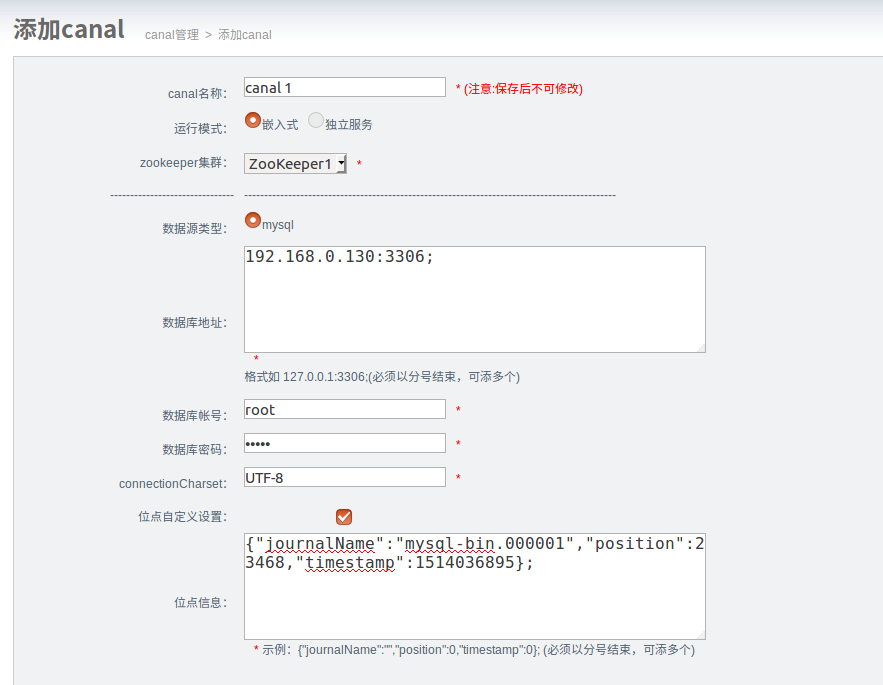

配置管理  -->  canal配置，配置A机、B机两个canal。实质上两个canal分别运行在A、B两机上的Node节点上。配置如下，其他使用默认配置。

位点信息分别在A、B两个MySQL执行以下语句获取

1 2	show master status; select unix_timestamp(now());

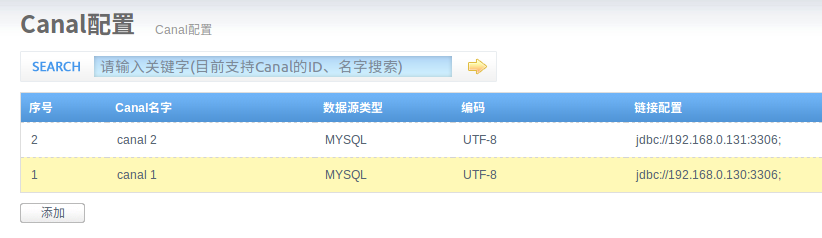

配置完成后可见配置列表



3.6 同步任务配置

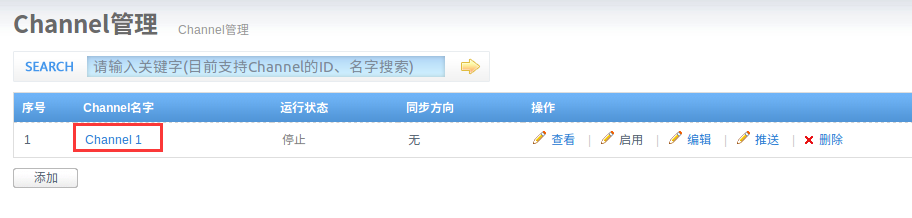

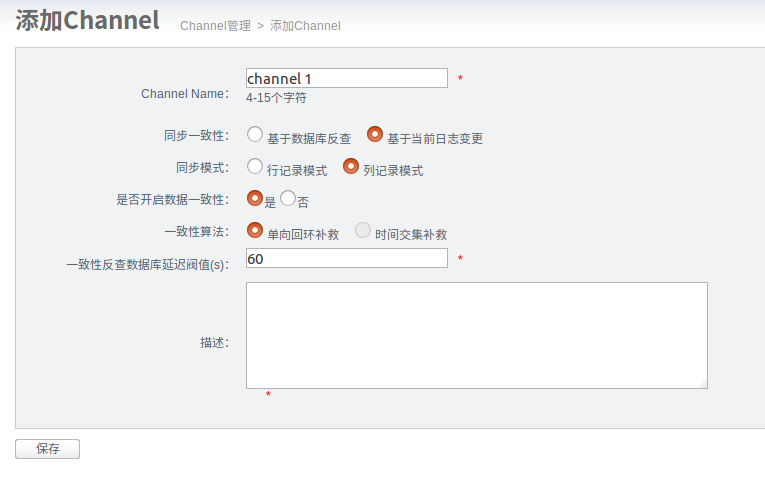

同步管理 -->  Channel管理 ，添加一个Channel



添加后，点击进入Pipeline管理

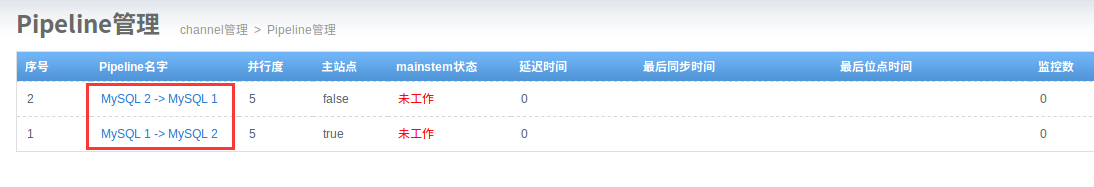

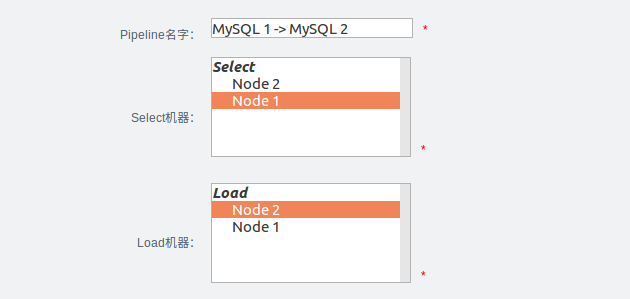

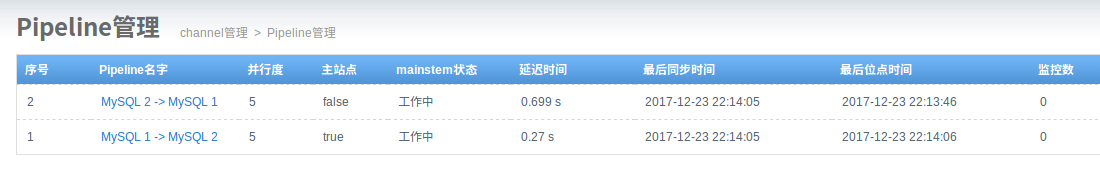

添加两个Pipeline，如图是其中一个方向，另外一个方向Select、Load机器相反。canal选择与Node机器选择一致方向，即要与Select机器一样。选择其中一个Pipeline作为主站点，并在高级设置中勾选支持ddl同步，另外一个主站点勾选否，支持ddl同步选择否。



添加后，点击进入映射关系列表，选择好同步表的方向

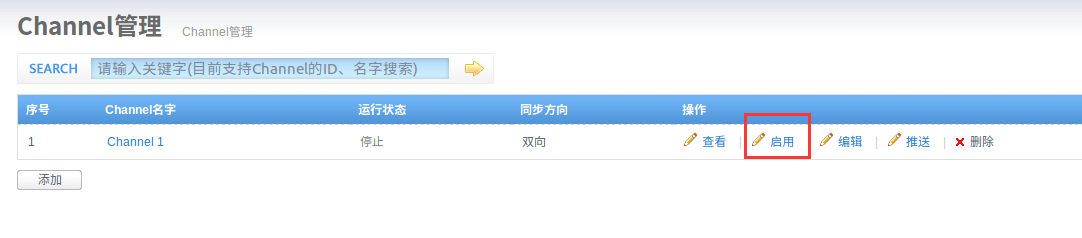

至此。配置完成。到Channel管理中开启同步任务，Otter将为我们自动双A同步数据啦！
