第23节-快照| 剑雨Axure RP9系列【基础】

本文详细介绍快照功能在原型设计中的应用,包括如何显示其他页面的屏幕截图,自动更新图像,以及如何通过快照绘制用户流程图和添加缩略图。同时,文章还介绍了如何设置快照的缩放、偏移和交互,以及如何引用页面。

快照Snapshot


快照用于显示原型页面上其他页面的屏幕截图。每当更新引用的页面时,快照中的图像将自动更新。
可以选择显示整个图表或仅显示其中一部分。还可以将交互应用于图表,例如隐藏或显示某些元件或变换动态面板的状态。快照非常便于绘制用户流程图和向流程图添加缩略图。

引用页面

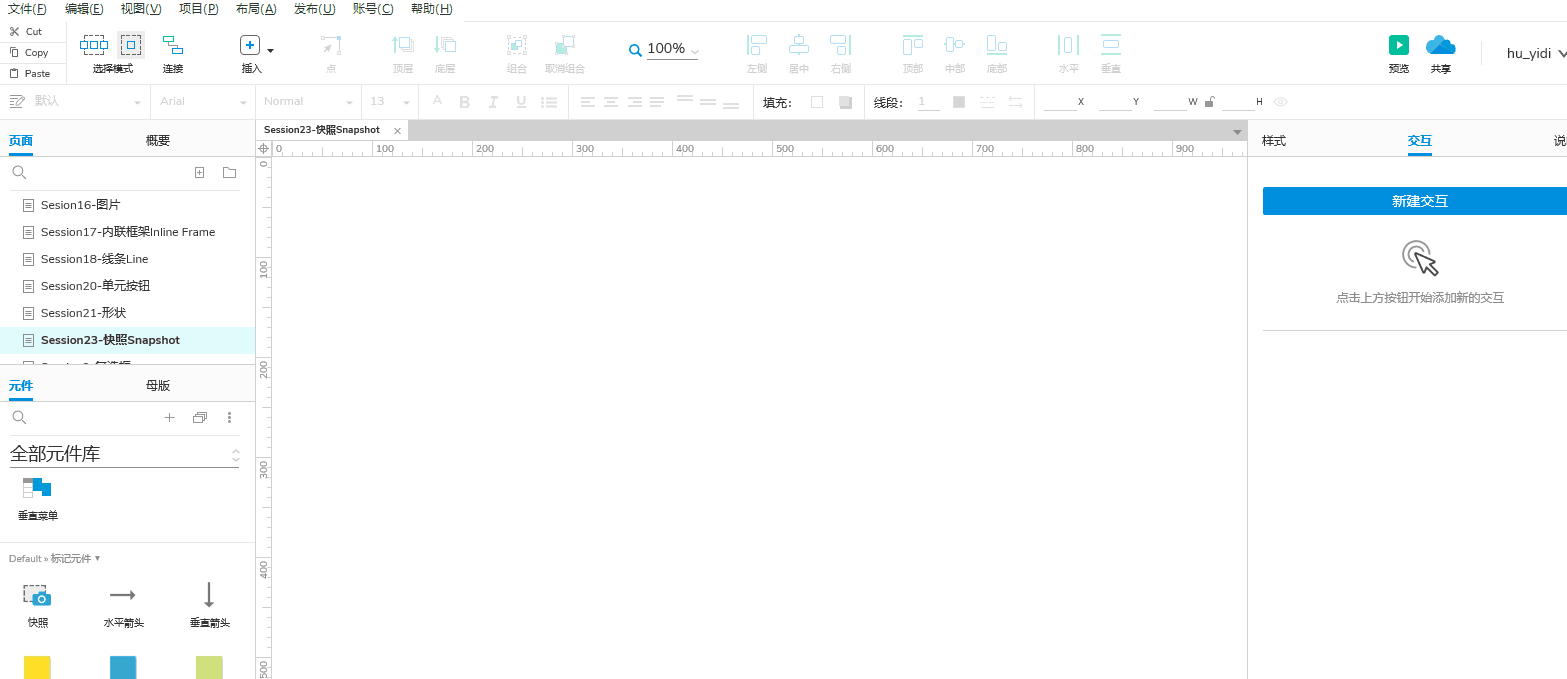

拖动快照至画布中,双击快照,在引用页面 中选择一个页面或者母版即可。单击上方的清除则可清除引用。

缩放和偏移

缩放至适合(适应比例)

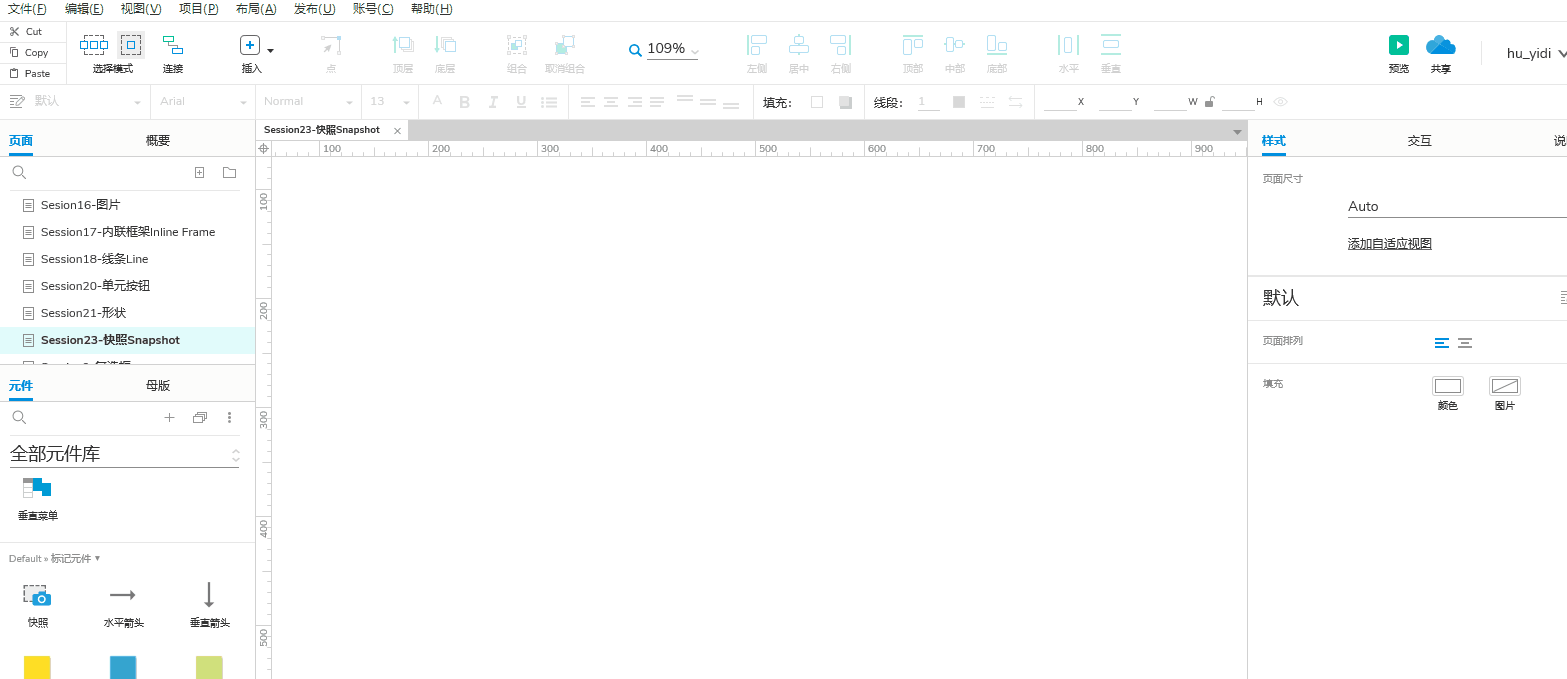

可勾选右侧适应比例,从而将引用的页面的整个概图放到快照中。

偏移

快照的X和Y偏移值允许您移动快照中显示的引用页面或主页的位置。可以在“ 样式”窗格的“ 快照”部分中设置,也可以双击快照,然后在画布中拖动图像。

交互

快照可设置交互,在右侧的执行动作中设置,且此交互并不影响快照内的引用页面。示意图如下:
