【Verilog/System Verilog 硬件设计语法说明】

SV通常语法说明

声明相关语法

1. `include
   `include指令用于在代码行中包含任何其他文件的内容，被包含的文件即可以使用相对路径定义，也可以使用绝对路径定义。

`include "/path/file1"
`include "./path/file2"

要包含文件需要用双引号括起来，编译时会用包含文件的内容来替换该行。

包

1. 包的定义

package definition;
	parameter WIDTH = 32;
	typedef struct{
		logic clk;
		logic reset;
	} clk_rst;
enum {IDLE,WAIT,READ,WRITE} cstate,nstate;
endpackage

2. 引用包的内容

import definition::WIDTH;
import definition::clk_rst;
import definition::cstate;
import definition::*;

如果仅仅导入cstate，那么里面的枚举元素IDLE,WAIT,READ,WRITE不能够被调用，所以需要用通配符导入。

文本值和数据类型

1. 文本值赋值
   SV相比Verilog增加赋值语法的功能
   '1的功能是指将每一位全用1填充。
2. 有无符号修饰

• 有符号数是以补码形式表示的（正数的补码 = 源码，负数的补码 = 反码+ 1）。

• 运算中如果有无符号数，那么都按照无符号数来进行运算。

• 无符号数加减法时，结果位宽加一，且结果也是无符号数；有符号数加减法时，结果位宽加一，结果是有符号数。

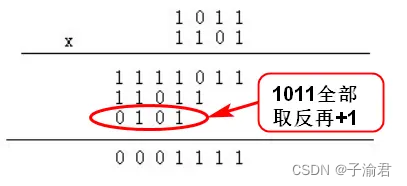

• 乘法中结果位数等于两数位数相加，有符号数向前补符号位


• signed决定了操作数扩位的问题。

3. 变量初始化确定性
   SV中变量初始化将在仿真开始前进行，增加了确定性
4. 强制类型转换

<type>‘(<expression>) 将一个值强制转换成任意数据类型
<size>’(<expression>) 将一个值强制转换成任意向量宽度
<sign>'(<expression>) 将一个值强制转换成有符号或无符号数

5. SV的变量

• 四态变量
  • logic
    logic是一个四态变量（0、1、Z和X）
    logic不能够被多驱动，所以inout要被定义为wire类型

logic [63:0] data;

• 两态变量
  • bit
  • byte
  • shortint
  • int
  • longint

6. const
   一个const常数实质上是一个只能被初始化的变量。因为const形式的常数是在运行期间确定的数值，而不是在确立期，所以一个const常数可以在任意处声明。

const int N = 1024;

枚举数据类型

1. 枚举数据类型
   Verilog里面不存在枚举数据类型，只能通过用parameter来给标签赋一个常数值。这意味着工具无法限定信号的有效值只是这些常数。
   当采用枚举类型的时候，所有的软件工具，包括仿真、综合和形势验证，都用相同的方式解释对于枚举类型变量合法值的约束。

enum {IDLE,WAIT,READ,WRITE} cstate,nstate;

2. 枚举类型标签序列

格式	功能
state	创建单个标签
state[N]	创建标签序列，state0，state1，…stateN
state[N,M]	创建标签序列，由stateN开始，stateM结束

3. 枚举类型值
   缺省情况下，枚举类型列表中的第一个标签表示数值0，第二个是1，以此类推。SV也可以显示地说明列表中标签的值。

enum {	IDLE = 1,
		WAIT = 5 } cstate,nstate;

此外，枚举类型的基类是int，因此赋值的时候需要满足基类设置。

4. 枚举类型的专用方法

格式	功能
.first	第一个成员值
.last	最后一个成员值
.next(N)	下一个成员值
.prev(N)	上一个成员值
.num	枚举列表中元素的个数
.name	返回枚举标签值

用户自定义类型

typedef int unsigned unit;
typedef struct{
	logic clk;
	logic reset;
} clk_rst_t;

命名习惯是在用户自定义类型后面加上_t作为后缀。

结构体

• 结构体的声明和初始化

typedef struct{
	logic clk;
	logic rst_n;
	logic [31:0] rdata;
	logic [15:0] rdata_h;
} block_a_t;
block_a_t A = '{0,0,32'b0,16'hFFFF};

• 结构体赋值

A = '{rst_n:0, clk:0, rdata:32'b0, rdata_h:16'hFFFF};
A = '{default:0, rdata_h:16'hFFFF};

• 压缩和非压缩结构体
  packed可以声明一个压缩结构体

typedef struct packed{
	logic clk;
	logic rst_n;
	logic [15:0] rdata_;
} block_a_t;

clk	rst_n	rdata
17	16	[15:0]

block_a_t[17]就是block_a_t.clk
但是压缩结构体只能包含整数值

• 通过端口传递结构体
  结构体必须首先使用typedef定义，或者在$unit域中导入包

联合体

联合体只能存储一个值
常见应用是同一个数据值的不同形式表现
压缩联合体可以综合，每个联合体成员的位数是相同的

数组

1. 非压缩数组

• 声明

logic [31:0] data [1024];
logic [31:0] data [0:1023];

• 初始化及赋值

logic data [0:1] [0:3] = '{'{0,1,2,3},'{4,5,6,7}};

2. 压缩数组

• 声明

logic [3:0] [7:0] data; // 4个8位字

• 初始化及赋值

logic [3:0] [7:0] data = 32'h0;

3. 数组构成的数组

logic [3:0] [7:0] mem [0:1023]; // 由32位元素组成的非压缩数组，每个元素都是由4个字节组成的压缩数组

索引规则：先引用的是非压缩数组的维度，从左到右；其次引用压缩数组的维度，从左到右。

mem[511][1][5] = 1'b1;

SV过程块

SV中有不同类型的块，如初始块（initial block）、始终块（always block）、顺序块（sequence block）、并行块（parallel block）等。这些块可以嵌套使用，并且可以有一个名称。
命名块的作用：命名块可以使得代码更加清晰，便于阅读和理解。在仿真和调试过程中，命名块可以帮助识别特定的代码区域，便于定位问题。
块名的规则：块名必须遵循SV的标识符命名规则，即以字母或下划线开头，后面可以跟字母、数字或下划线。
块名的唯一性：在同一作用域内，块名必须是唯一的，不能有重复。

• always_comb
  在所有initial和always过程快启动后，always_comb块会在仿真的零时刻自动触发。
  所有分支都有执行，否则会造成锁存，可以通过always_comb在开始时为所有变量写入默认值

always_comb begin:demo
	a = 1'b0;
	if(en == 1'b1) begin
		a = 1'b1;
	end
end:demo

• always_latch
  在所有initial和always过程快启动后，always_latch块会在仿真的零时刻自动触发。
• always_ff

改进的case语句

• unique case
  只有一个条件选项与条件表达式匹配
  必须有一个条件选项与条件表达式匹配
• priority case
  至少有一个条件选项的值与条件表达式匹配
  如果有多个条件选项的值与条件表达式匹配，必须执行第一个匹配分支

改进的if…else判断语句

• unique if
• priority if

SV状态机模型

• 使用枚举类型表示状态编码

enum bit[2:0] {	IDLE = 3'b001,
			WAIT = 3'b010,
			WORK = 3'b100 } cstate,nstate;

尽量使用枚举列表中的标签对枚举变量赋值

• 采用反向case语句进行one-hot状态机建模
• 采用枚举类型+unique case

module three_stage_fsm(
		input clk,
		input rst_n,
		input in,
		output logic out
);

enum logic[2:0] {	IDLE = 3'b001,
			WAIT = 3'b010,
			WORK = 3'b100 } cstate,nstate;

always_ff @(posedge clk or negedge rst_n) begin
		if (!rst_n) begin
				cstate <= IDLE;
        end
        else begin
        		cstate <= nstate;
        end
end

always_comb begin: three_stage_fsm
		unique case (cstate)
				IDLE: begin
						if (in == 1'b1) begin
								nstate = WAIT;
						end
						else begin
								nstate = IDLE;
						end
				end
				WAIT: begin
						if (in == 1'b1) begin
								nstate = WORK;
						end
						else begin
								nstate = WAIT;
						end
				end
				WORK: begin
						if (in == 1'b1) begin
								nstate = IDLE;
						end
						else begin
								nstate = WORK;
						end
				end
				default: nstate = IDLE;
		endcase
end: three_stage_fsm

always_ff @(posedge clk or negedge rst_n) begin
		if (!rst_n) begin
				out <= 1'b0;
		end
		else if(nstate == WORK) begin
				out <= 1'b1;
		end
		else begin
				out <= 1'b0;
		end
end
endmodule

特殊语法说明

本节持续更新一些遇到的不理解的verilog/SV语法，并加以说明

$clog2函数可以直接在Verilog代码中使用，以确定表示给定数值范围所需的最小位宽

function的特性：
缺点：内部难以debug
优点：看起来简洁

always @ （*）:
可用于反复赋值，长逻辑赋值
