s5pv210嵌入式开发（二）之---时钟

最近将以前写的和学的东西整理总结了下，会陆续加载到自己博客中，学有疏，常有漏，只有不断地总结和归纳，才能有进一步的飞跃。

1. 时钟原理

时钟是用于同步工作，SOC内部有很多器件，如CPU、UART、DRAM控制器，GPIO等内部外设，这些东西要彼此协调工作，需要一个同步的时钟系统来指挥。SOC内部有很多部件都需要时钟，而且各自需要的时钟频率不同，没法统一供应，因此设计思路是PLL后先得到一个最高的频率(1GHZ、1.2GHZ），然后各个外设都有自己的分频器再分频得到自己想要的频率。
APLL： MSYS域
MPLL&EPLL：DSYS　　 PSYS
VPLL：Video视频相关模块

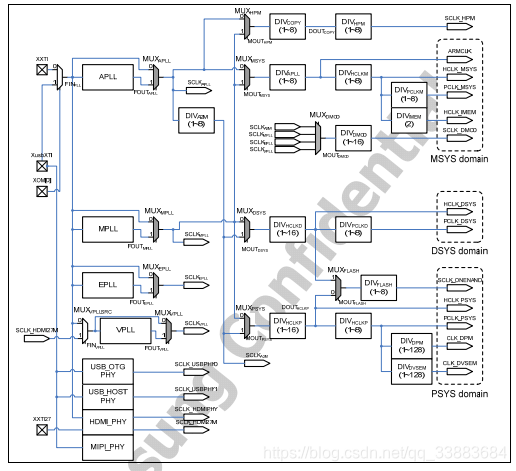

2. 时钟构成图

该时钟图可以看出将APLL MPLL EPLL 经过分频器供外围设备使用，

3. 时钟配置

（1）MSYS域(Main System)主时钟：

ARMCLK：给cpu内核工作的时钟，也就是所谓的主频
HCLK_MSYS：MSYS域的高频时钟，给DMC0和DMC1使用（配内存的时候用）
PCLK_MSYS：MSYS域的低频时钟
HCLK_IMEM：给iROM和iRAM（合成iMEM）使用

（2）DSYS域（Display System)显示时钟：

HCLK_DSYS：DSYS域的高频时钟
PCLK_DSYS：DSYS域的低频时钟

（3）PSYS域(Peripheral System)外围时钟：

HCLK_PSYS：PSYS域的高频时钟
PCLK_PSYS：PSYS域的低频时钟

（4）各时钟的典型值：

freq(ARMCLK) = 1000 MHz
freq(HCLK_MSYS) = 200 MHz
freq(HCLK_IMEM) = 100 MHz
freq(PCLK_MSYS) = 100 MHz
freq(HCLK_DSYS) = 166MHz
freq(PCLK_DSYS) = 83MHz
freq(HCLK_PSYS) = 133MHz
freq(PCLK_PSYS) = 66MHz
freq(SCLK_ONENAND) = 133MHz, 166 MHz

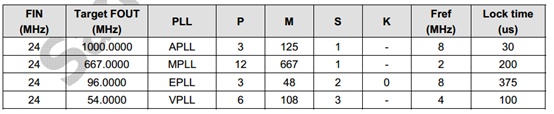

4. 时钟计算

FOUT = MDIV * FIN / (PDIV × 2SDV-1)

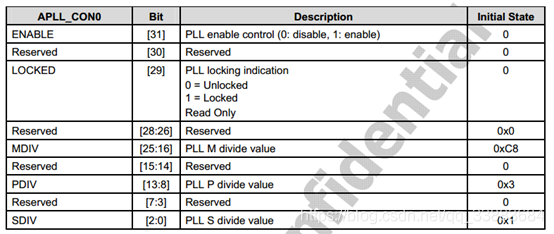

(1) APLL时钟控制寄存器

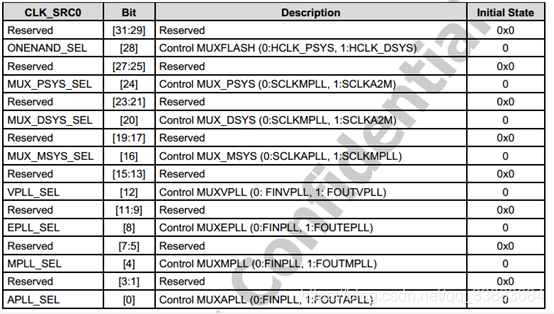

（2） 时钟源控制寄存器

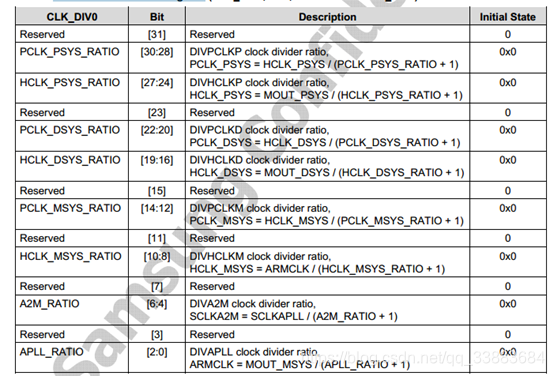

（3）时钟分频器控制寄存器

5. 部分代码分析

代码如下：

void clock_init(void)
{
	/* 设置时钟为:
	 * ARMCLK=1000MHz, HCLKM=200MHz, HCLKD=166.75MHz
	 * HCLKP =133.44MHz, PCLKM=100MHz, PCLKD=83.375MHz,
	 * PCLKP =66.7MHz
	 */

	/* SDIV[2:0]  : S = 1
	 * PDIV[13:8] : P = 0x3
	 * MDIV[25:16]: M = 0x7d
	 * LOCKED [29]: 1 = 使能锁
	 * ENABLE [31]: 1 = 使能APLL控制器
	 * 得出FoutAPLL = 1000MHz    FOUT = MDIV X FIN / (PDIV × 2SDIV-1)
	 */
	APLL_CON = (1<<31)|(1<<29)|(0x7d<<16)|(0x3<<8)|(1<<0);

	/* 时钟源的设置
	 * APLL_SEL[0] :1 = FOUTAPLL
	 * MPLL_SEL[4] :1 = FOUTMPLL
	 * EPLL_SEL[8] :1 = FOUTEPLL
	 * VPLL_SEL[12]:1 = FOUTVPLL
	 * MUX_MSYS_SEL[16]:0 = SCLKAPLL
	 * MUX_DSYS_SEL[20]:0 = SCLKMPLL
	 * MUX_PSYS_SEL[24]:0 = SCLKMPLL
	 * ONENAND_SEL [28]:1 = HCLK_DSYS
	 */

	CLK_SRC0 = (1<<28)|(1<<12)|(1<<8)|(1<<4)|(1<<0);
	/* 设置分频系数
	 * APLL_RATIO[2:0]: APLL_RATIO = 0x0
	 * A2M_RATIO [6:4]: A2M_RATIO  = 0x4
	 * HCLK_MSYS_RATIO[10:8]: HCLK_MSYS_RATIO = 0x4
	 * PCLK_MSYS_RATIO[14:12]:PCLK_MSYS_RATIO = 0x1
	 * HCLK_DSYS_RATIO[19:16]:HCLK_DSYS_RATIO = 0x3
	 * PCLK_DSYS_RATIO[22:20]:PCLK_DSYS_RATIO = 0x1
	 * HCLK_PSYS_RATIO[27:24]:HCLK_PSYS_RATIO = 0x4
	 * PCLK_PSYS_RATIO[30:28]:PCLK_PSYS_RATIO = 0x1
	 */
	 CLK_DIV0 = (0x1<<28)|(0x4<<24)|(0x1<<20)|(0x3<<16)|(0x1<<12)|(0x4<<8)|(0x4<<4);

	/* SDIV[2:0]  : S = 1
	 * PDIV[13:8] : P = 0xc
	 * MDIV[25:16]: M = 0x29b
	 * VSEL   [27]: 0
	 * LOCKED [29]: 1 = 使能锁
	 * ENABLE [31]: 1 = 使能MPLL控制器
	 * 得出FOUTmpll = 667MHz
	 */
	APLL_CON = (1<<31)|(1<<29)|(0x29d<<16)|(0xc<<8)|(1<<0);
}

总结

记得以前在配置时钟时，自认为有一点基础了，就直接跑去看寄存器，进行相应的配置。说实话，里面的寄存器太多了，不知道从哪一个开始先撸，后来做了多次试验后，发现芯片手册每个模块前面都有个大致的电路逻辑图，从图中可以看出一些配置和寄存器处理流程，这个方法在多次寻找需要的寄存器时很是受用。
