Cache的基本原理

Cache的基本原理

Cache是高性能的处理器必不可少的，cache的实现在逻辑上的关键是在于将一个地址A，映射成为到一个cache内的地址单元。根据映射方式，可以分成三类：

1. 直接映射
2. 全相连映射
3. 组相连映射

下面尝试对这三种解构做一个简洁且清楚的阐述。要达到这一目的，我认为只需要回答好两个问题即可：

1. 如何知道一个地址是否在cache中？
2. 以及在cache中的哪一条cache line中？

下面以0x12345678这个32位地址为例，回答这两个问题。

1. 直接映射

将0~4G的地址空间分成若干部分，每一部分共用一个cache存储单元。

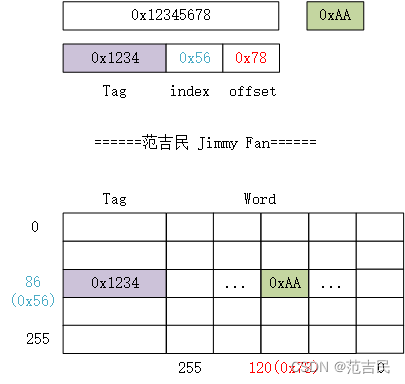

如下图这种具体映射，高16位为Tag，中间8位为index，低8位为cache line中的offset. 也就是说$2^{15}=32KB$共用一个cache存储单元，也就是说图中cache内的0xAA可能来自32K个不同的地址。

先回答第二个问题：index即表示哪条cache line. 任何一个给定的地址，只要取其中间8bit即可找到对应的cache line。
再回答第一个问题：比较这条cache line的Tag与目标地址的tag是否相同即可，相同则命中，否则则未命中。

如图中，要查询的目标地址是0x12345678，地址的Tag是0x1234，index为0x56即86； 而cache line 86的Tag为0x1234，二者一致，说明这个0xAA是地址0x12345678对应的内容，也就是cache命中。

这种映射方式下，一条cache line有$2^8=256B$，一共有$2^8=256$个cache line，整个cache有64KB.

这种方式的优缺点比较明显：

1. 优点：映射关系是确定的，一个地址能够使用哪条cache line是唯一确定的，不需要比较每条cache line 中的tag来判断是否命中。
2. 缺点：容易产生cache冲突。例如0x1234_5678和0x1235_5678两个地址，都是映射到第86条cache line上。产生冲突也就意味着需要不停地更新cache，这样将使得效率大幅下降。一个读命中可能只需要1~2个cycle，而一旦cache miss则需要几十个cycle。如果来回更新，效率下降可想而知。

2.全相连映射

全相连表示，地址和cache line直接没有任何映射关系，一个地址可能被映射到任何一条cache line中。

如图中的映射，高24位为Tag，低8为cache line中的offset. 也就是说图中cache内的0xAA可能来自$2^{24}$=16M个不同的地址。

要知道0x12345678这个地址是否在cache中，以及在cache中的哪一条cache line，则需要比较所有cache line的Tag是否与目标地址0x12345678的Tag (0x123456) 相同。

回答第一个问题：需要比较所有的cache line的Tag与地址的Tag是否一致；
回答第二个问题：一致的那个cache line则为命中的cache line.

如图中，要查询的目标地址是0x12345678，地址的Tag是0x123456；遍历cache中一共256个cache line，发现cache line 99的Tag为0x123456，与目标地址Tag相同，说明这个0xAA是地址0x12345678对应的内容，也就是cache命中。

这种方式的优缺点比较明显：

1. 优点：每条cache line都能够得到充分的应用，不容易产生cache 的冲突。
2. 缺点：地址使用哪条cache line是完全不确定的，需要比较每条cache line 中的tag来判断是否命中。

3. 多路(成)组相连

前面两种方式，优点和缺点是互补的。也就是直接映射不需要遍历所有的cache line的Tag，但是cache利用非常不充分，容易产生cache 冲突；而全相连虽然能够充分利用每条cache line，但是要需要遍历所有的cache line的Tag才能够判断是否命中。多路组相连是二者的一个折中：允许少量遍历cache line的Tag，从而减少cache冲突。

将0~4G的地址空间分成若干部分，每一部分共用一个cache存储单元。

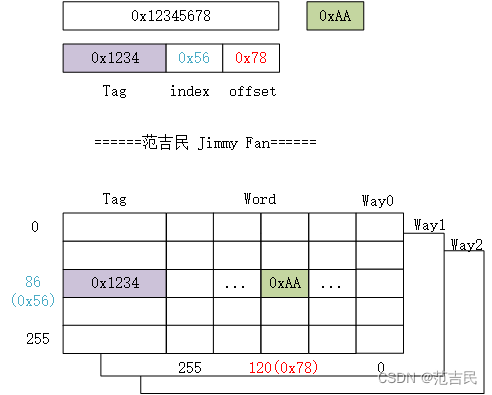

如下图这种具体映射，高16位为Tag，中间8位为index，低8位为cache line中的offset. 也就是说$2^{15}=32KB$共用一个cache存储单元，也就是说图中cache内的0xAA可能来自32K个不同的地址。

回答第二个问题：从地址中拿到index，由于现在多了way这个维度，可能来自不同的way.例如这里有3个way，这3个way对应的这个Index共有3条cache line成为一组。
回答第一个问题：比较这一组cache line的所有Tag，如果有Tag与目标地址的Tag相同，则命中。

如图中，要查询的目标地址是0x12345678，地址的Tag是0x1234，index为0x56即86； 而way0 cache line 86的Tag为0x1234，二者一致，说明这个0xAA是地址0x12345678对应的内容，也就是cache命中。

本文没有考虑valid这种细节，笔者认为，这并不影响对cache 原理的认识和掌握，因此忽略。
