在这里插入图片描述

在这里插入图片描述

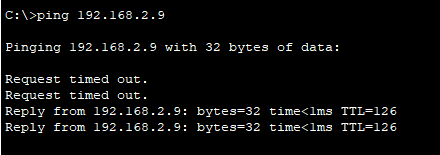

前面另个丢包为RO和R1的ARP缓存表没有PC0和PC1的MAC地址，所以丢弃并通过ARP广播更新缓存表：

Router>show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.1.254           -   0060.2F7C.A401  ARPA   GigabitEthernet0/0
Internet  192.168.3.1             -   0060.2F7C.A402  ARPA   GigabitEthernet0/1

R0初始化的ARP缓存表

Router>show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.2.254           -   0006.2A9D.DD02  ARPA   GigabitEthernet0/1
Internet  192.168.3.2             -   0006.2A9D.DD01  ARPA   GigabitEthernet0/0

R1初始化的ARP缓存表

Router>show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.1.9             0   0006.2ACE.E16E  ARPA   GigabitEthernet0/0
Internet  192.168.1.254           -   0060.2F7C.A401  ARPA   GigabitEthernet0/0
Internet  192.168.3.1              -   0060.2F7C.A402  ARPA   GigabitEthernet0/1
Internet  192.168.3.2             0   0006.2A9D.DD01  ARPA   GigabitEthernet0/1

Router>show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.2.254           -   0006.2A9D.DD02  ARPA   GigabitEthernet0/1
Internet  192.168.3.1             0   0060.2F7C.A402  ARPA   GigabitEthernet0/0
Internet  192.168.3.2             -   0006.2A9D.DD01  ARPA   GigabitEthernet0/0

R0通过ARP广播后，R0和R1各自更新了ARP缓存表

PC0发送第二个报文到达R1后，再次丢弃，并发送ARP广播更新ARP缓存表

Router>show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.2.9             0   0002.4AE7.9EC7  ARPA   GigabitEthernet0/1
Internet  192.168.2.254           -   0006.2A9D.DD02  ARPA   GigabitEthernet0/1
Internet  192.168.3.1             0   0060.2F7C.A402  ARPA   GigabitEthernet0/0
Internet  192.168.3.2             -   0006.2A9D.DD01  ARPA   GigabitEthernet0/0

第三、第四个reques报文都到达PC1，且都回复了reply报文
