Modbus协议数据类型

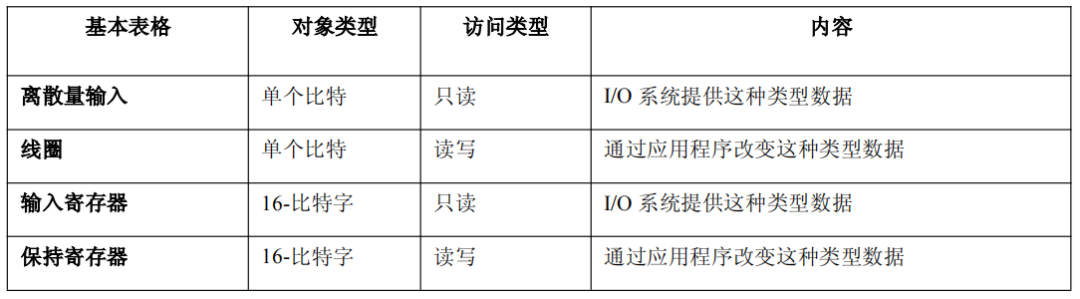

数据种类

离散输入（Discrete Inputs）：

这是1位的布尔型数据，通常用于表示设备的状态，比如传感器的开关状态、报警的信号等。

线圈（Coils）：

同样是1位的布尔型数据，通常用于控制继电器或其他输出设备，比如电机的启动或停止、阀门的开启或关闭等。

输入寄存器（Input Registers）：

16位无符号整数或16位带符号整数，占两个字节，用于表示模拟量输入、计数器或温度等测量值。

保持寄存器（Holding Registers）：

也是16位的整数，可以读写，用来存储数据量、累计值或任何需要远程读取或修改的参数（时间年月日等）。

数据类型

位（Bit）

• 长度：1个字节包含8位

• 举例：继电器的开关状态

• 描述：包含离散输入和线圈，一个字节包含8位，用来表示设备状态信息，也可以控制设备的状态（如开启关闭）。

整数（Integer）

• 长度：通常是两个字节16位

• 举例：读取压力变送器的数据102kPa

• 描述：包含保持寄存器和输入寄存器，用来表示各种整数的数据量。

浮点数（Float）

• 长度：通常是四个字节32位

• 举例：压力12.0523MPa

• 描述：两个连续的寄存器存储，通常用来表示高精度数值，如压力、温度等。

字符串（String）

• 长度：不固定（通常占用多个字节）

• 举例：设备的序列号

• 描述：通常是厂家信息，比如设备序列号（2024XXXXXXXXX）可能占用6到12个字节不等。

功能码

Modbus功能码有21种，但是常用的只有下面8种：

• 0x01: 读线圈寄存器

• 0x02: 读离散输入寄存器

• 0x03: 读保持寄存器

• 0x04: 读输入寄存器

• 0x05: 写单个线圈寄存器

• 0x06: 写单个保持寄存器

• 0x0f: 写多个线圈寄存器

• 0x10: 写多个保持寄存器

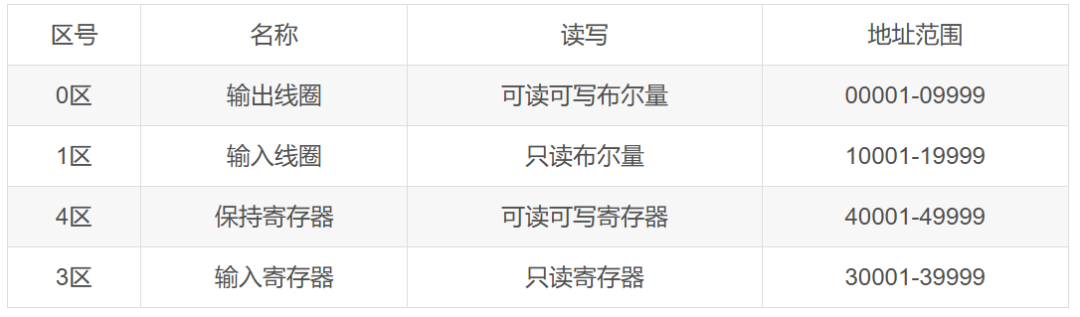

存储区

Modbus协议规定了4个存储区 分别是0、1、3、4区 其中0区和4区是可读可写，1区和3区是只读。
