AB1756-L71固件下载（1）

已于 2022-03-31 14:26:57 修改
阅读量2.3k 收藏 13
点赞数
CC 4.0 BY-SA版权
分类专栏： 教程 文章标签： AB scala
于 2022-02-23 17:58:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_33593411/article/details/123095410
本文档介绍了如何在Studio5000软件中新建项目，强调了不能使用中文名称，并详细阐述了根据硬件PLC设置通信方式的步骤。在选择固件并更新过程中，提醒读者注意PLC版本与电脑端版本的匹配，并提供了固件下载和解压的指导。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

新建项目

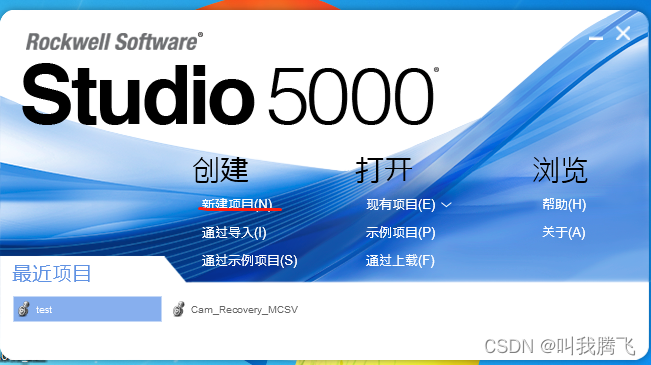

  1. 打开studio5000软件并新建项目

在这里插入图片描述

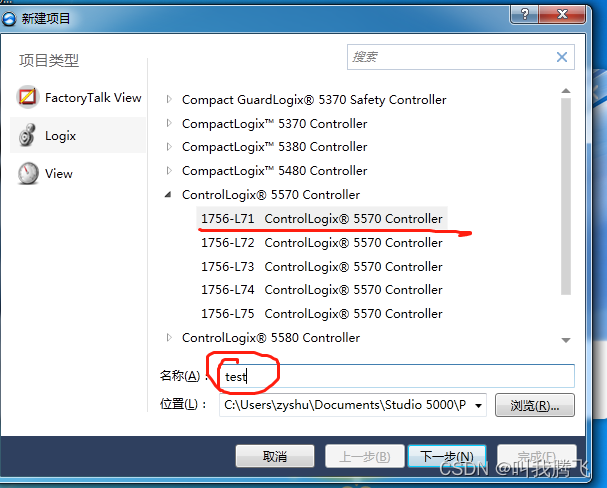

  1. 设置按照硬件PLC进行设置,注意不能使用中文名称

在这里插入图片描述

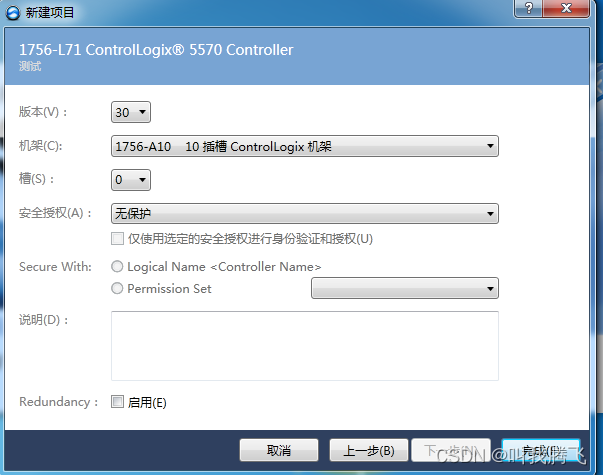

  1. 设置按照硬件PLC进行设置
    在这里插入图片描述
  2. 选择通信方式
    在这里插入图片描述
  3. List item

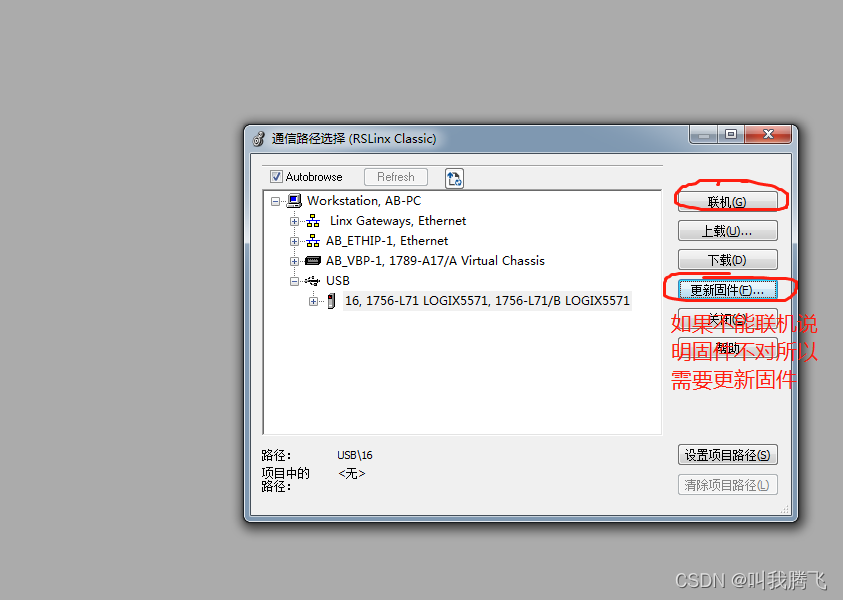

选择联机 如果版本PLC版本和电脑端版本不一样是不能下载程序的
在这里插入图片描述

  1. 选择固件并更新

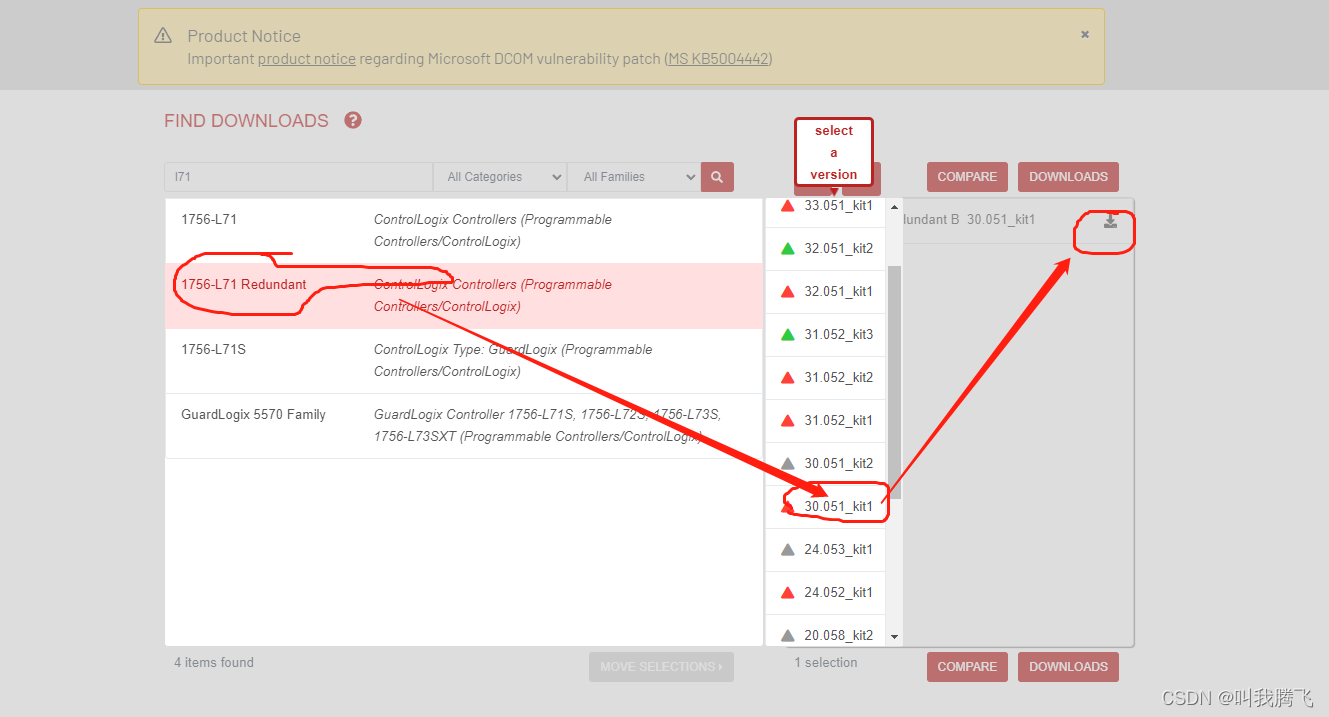

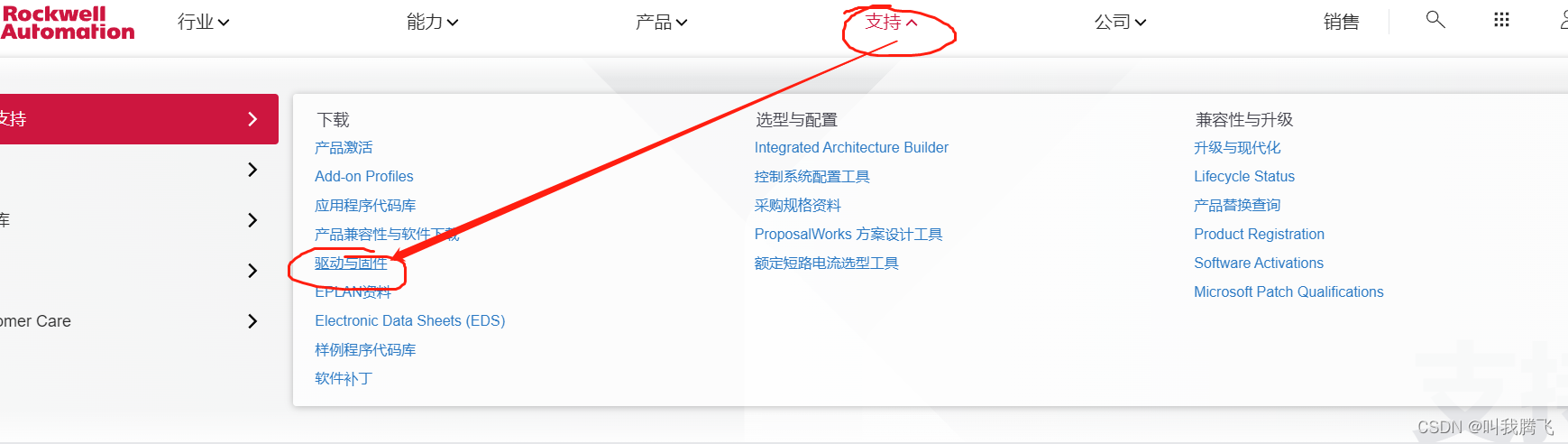

    固件地址

在这里插入图片描述

  1. List item
    在这里插入图片描述
  2. List item
    在这里插入图片描述

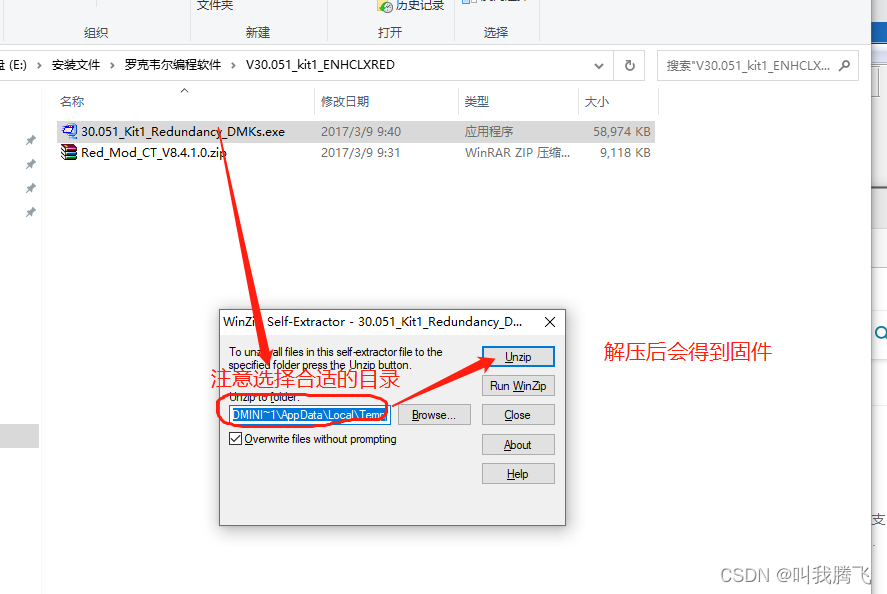

  3. 下载了文件后解压
    在这里插入图片描述

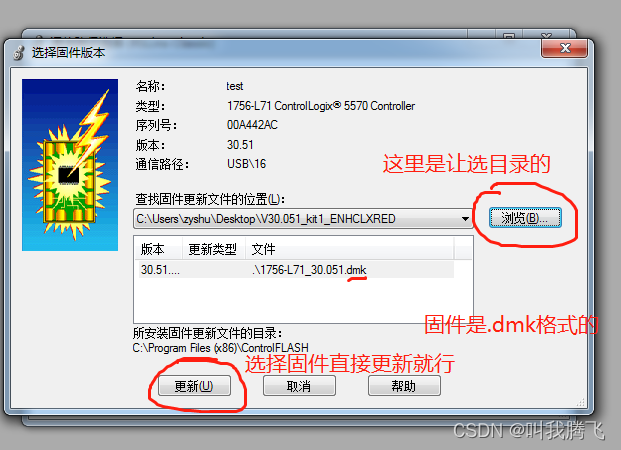

  4. 解压的固件 浏览地址时选择这个文件夹就可以了
    在这里插入图片描述
