gnuplot是一种常用的绘图软件，这里将会介绍如何使用gnuplot进行二维绘图。在我们使用gnuplot直接画图时，可以使用“help+命令”来查看相关的帮助。下面进行一些练习来了解画图的具体方法。

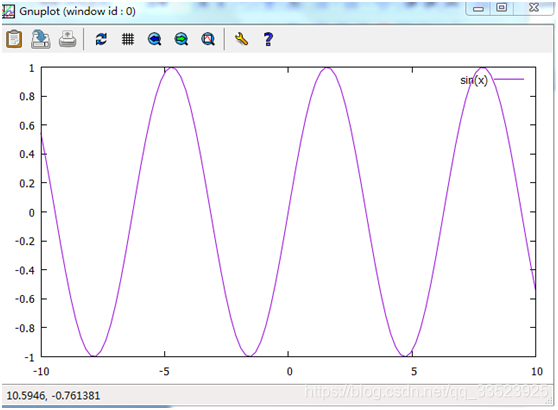

1.画一个简单的正弦波

plot sin(x)

运行结果：
在这里插入图片描述

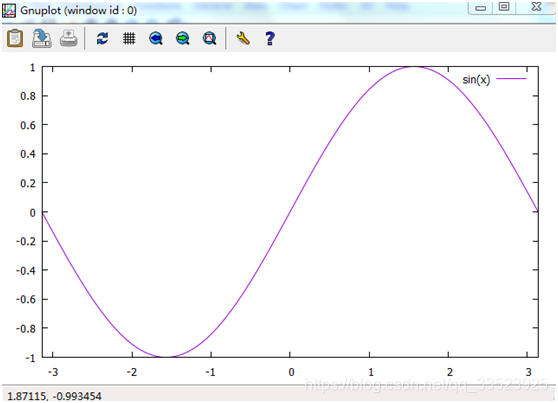

2.设定坐标范围

这里我们只想将横坐标设置在[-pi,pi]。

set xrange [-pi:pi]
plot sin(x)

运行结果：
在这里插入图片描述

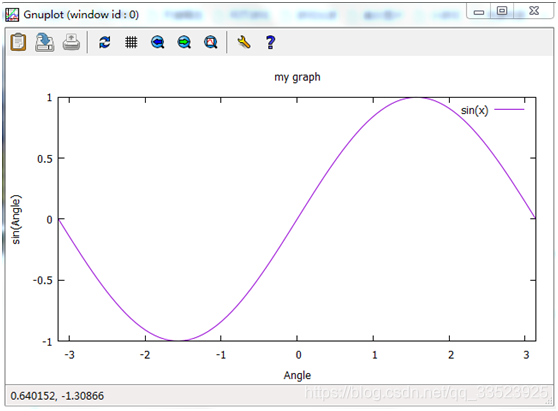

3.坐标轴以及标题的命名

set title ‘my graph’
set xlabel 'Angle'
set ylabel 'sin(Angle)'

运行结果：
在这里插入图片描述
4.改变轴上的tic以及网格的设置
我们希望将x坐标使用角度来表示，可以对其tic标记进行设置。

set xtics ('0' 0, '90' pi/2, '-90' -pi/2, '45' pi/4,'-45' -pi/4,'135' 3*pi/4,'-135' -3*pi/4)
set grid

在这里插入图片描述

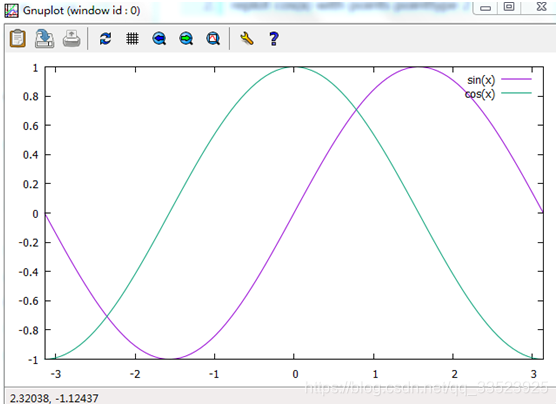

5.多条曲线绘制
现在我们来试一下在一个坐标轴中绘制[-pi,pi]的sin(x)和cos(x)的图像。

法一：使用replot
如果我们以及绘制好了曲线图，需要添加想要的特征时，可以使用replot；
除了添加特性，replot也可以添加更多的图。

set xrange [-pi:pi]
plot sin(x)
replot cos(x)

法二：

plot [-pi:pi] sin(x),cos(x)

注意这里sin(x)与cos(x)之间使用逗号

运行结果：
在这里插入图片描述

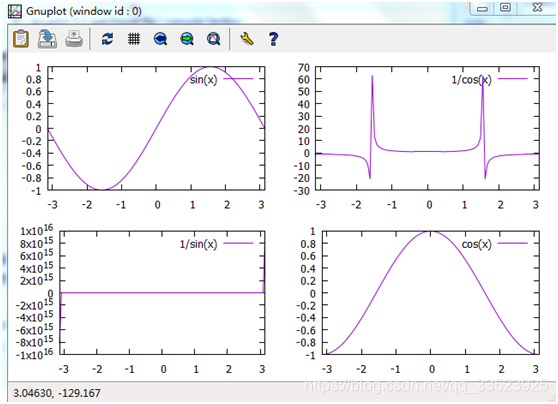

6.多个图像的绘制

set xrange [-pi:pi]
set size 1,1         #设置整个图的大小
set origin 0,0       #设置整个图的原点位置
set multiplot        #设置为多图模式

set origin 0,0.5     #设置第一个图的原点的位置
set size 0.5,0.5     #设置第一个图的大小
plot sin(x)

set origin 0.5,0.5   #设置第二个图的原点的位置
set size 0,0         #设置第二个图的大小
plot 1/sin(x)

set origin 0.5,0.5
set size 0.5,0.5
plot 1/cos(x)

set origin 0.5,0.5
set size 0.5,0.5
plot cos(x)

unset multiplot      #退出多图作图模式
reset                #删除所有自定义

运行结果：
在这里插入图片描述

7.将画好的图片进行保存

set terminal gif                          #设置图片类型，这里我设置为gif
set output ‘E:\gnuplot\sin\sin(x).gif'    #保存图片，可以设置存放路径
