系统分析与设计--BCE详细设计和框架映射

BCE实现详细设计

使用 ECB 实现 make reservation 用例的详细设计（包含用例简介，顺序图，类图）

1. make reservation 用例简介:

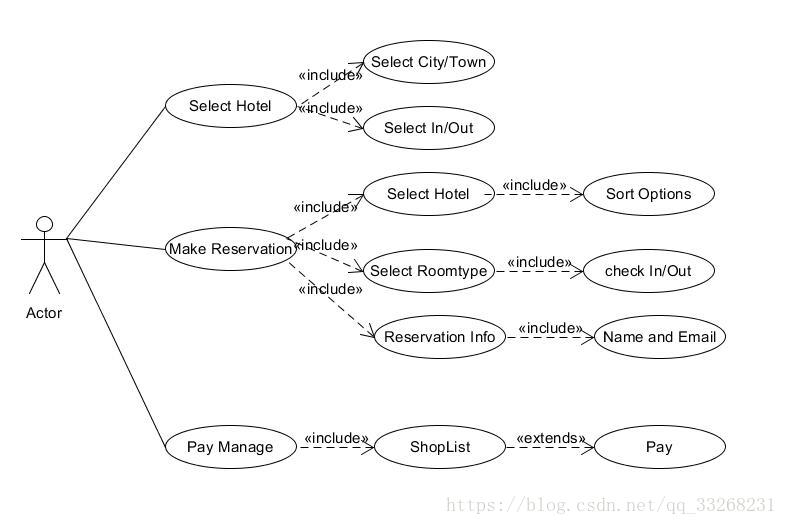

   • make reservation 系统的用例图如下所示：

• 根据用例图可以得到：

• 主用例：{Select hotel, Make Reservation, Pay Manage}

• 子用例1:{Select City/Town, Select In/Out}

• 子用例2:{Select Hotel, Select Roomtype, Reservation Info}

• 子用例3:{ShopList}

• BCE类如下所示：

1. Boundary/UI 类:
   • ①HotelSelection：提供城市选择的按钮，然后根据用户所选城市返回对应的hotel列表
   • ②RoomSelection：用户点击某个hotel而进入选择房间的页面，这个页面提供房间的选择，日期的选择，房间价格等必要信息
   • ③Pay：当用户在RoomSelecionUI填上相应的Reservation信息后，进入PayUI界面，用户填写必要的姓名信息，然后提交订单付款
2. Controller 类：
   • ①Controller:处理UI和Entity 类的一些触发事件
3. Entity 类:
   • ①Location:记录hotel所处的位置
   • ②Hotel: 记录hotel的详细信息
   • ③Room:记录Room的详细信息
   • ④Reservation:记录订单的详细信息

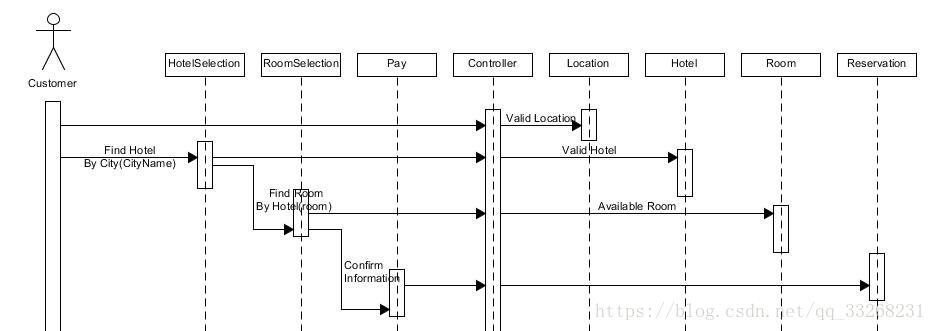

• 2.make reservation 顺序图

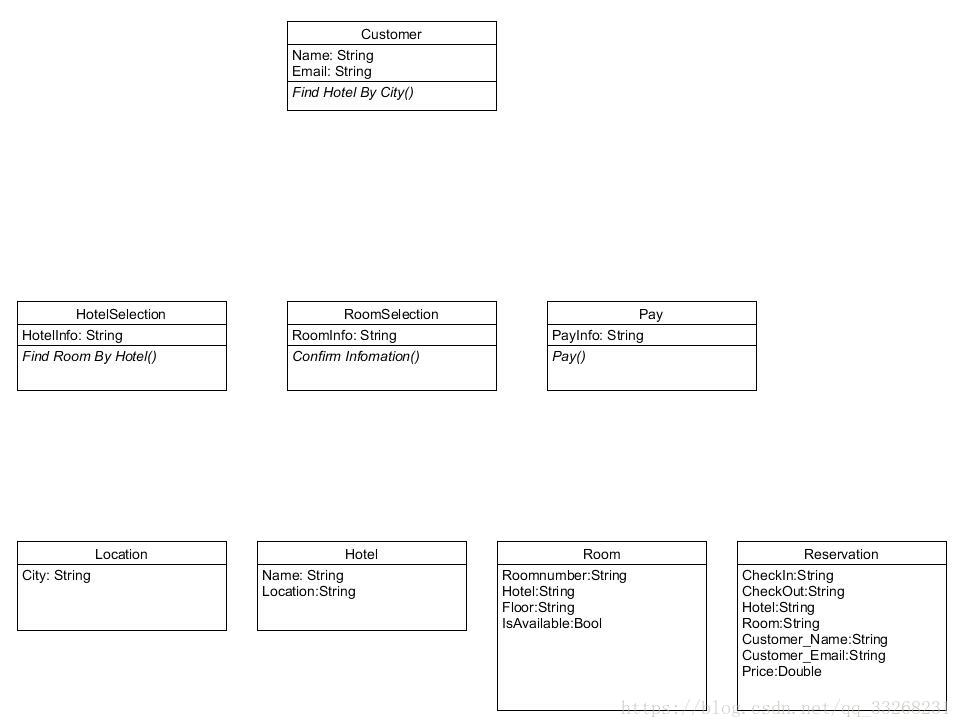

• 3.make reservation 类图

框架映射

将逻辑设计类图映射到实际项目框架的包图。用树形结构表述实现的包和类
