史上对tensorflow卷积神经网络中的padding参数最详细解释！

当使用tensorflow创建卷积神经网络时，肯定要用到卷积层和池化层，tendorflow关于建立卷积层和池化层的API都有padding这个参数，如下所示：

- tf.nn.conv2d(input,filter,strides,padding)

- tf.nn.max_pool(input,ksize,strides,padding)

padding有两种可选值：‘VALID’和‘SAME’。

取值为‘VALID’时padding=0，并不会对输入(input)做填充；

取值为‘SAME’时padding>0，将会对输入(input)做填充，填充值都是0值。

下面我将分别对卷积和池化中padding取值为‘VALID’和‘SAME’的区别做详细的解释。

---------------------------------------------------------------------------------------------------------

• 卷积 tf.nn.conv2d(input,filter,strides,padding)



在tf.nn.conv2d中，padding是在图片周围做填充。

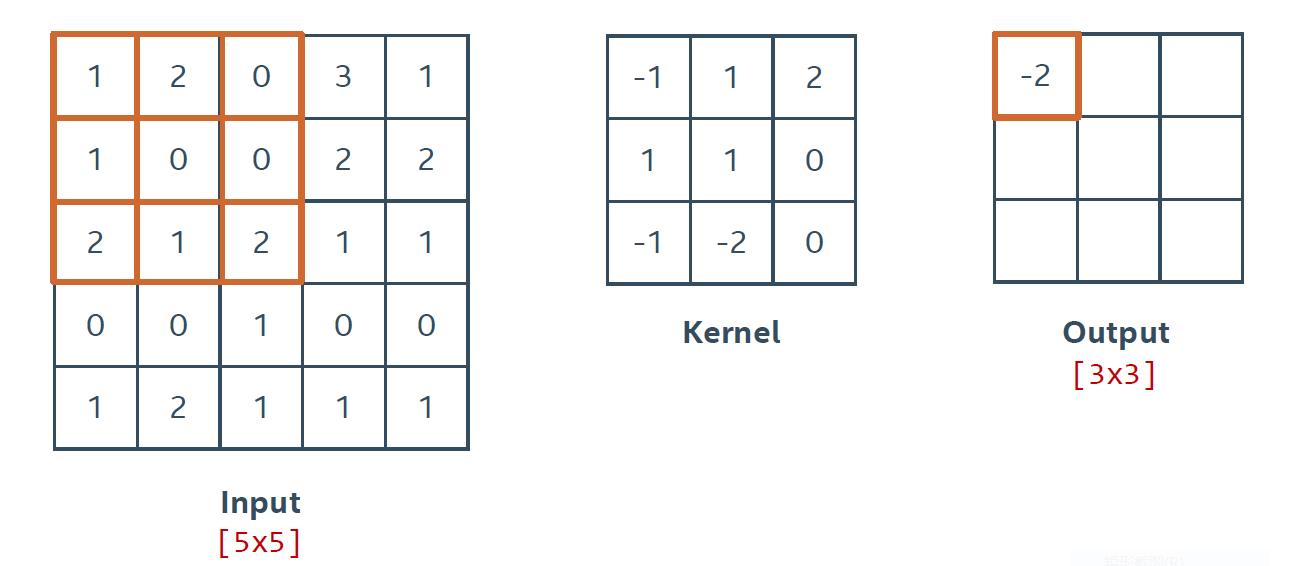

•  padding='VALID'时不会对图片做填充；

• padding='SAME'时情况比较特殊，注意！，这里还要分为两种情况：stride=1和stride>1

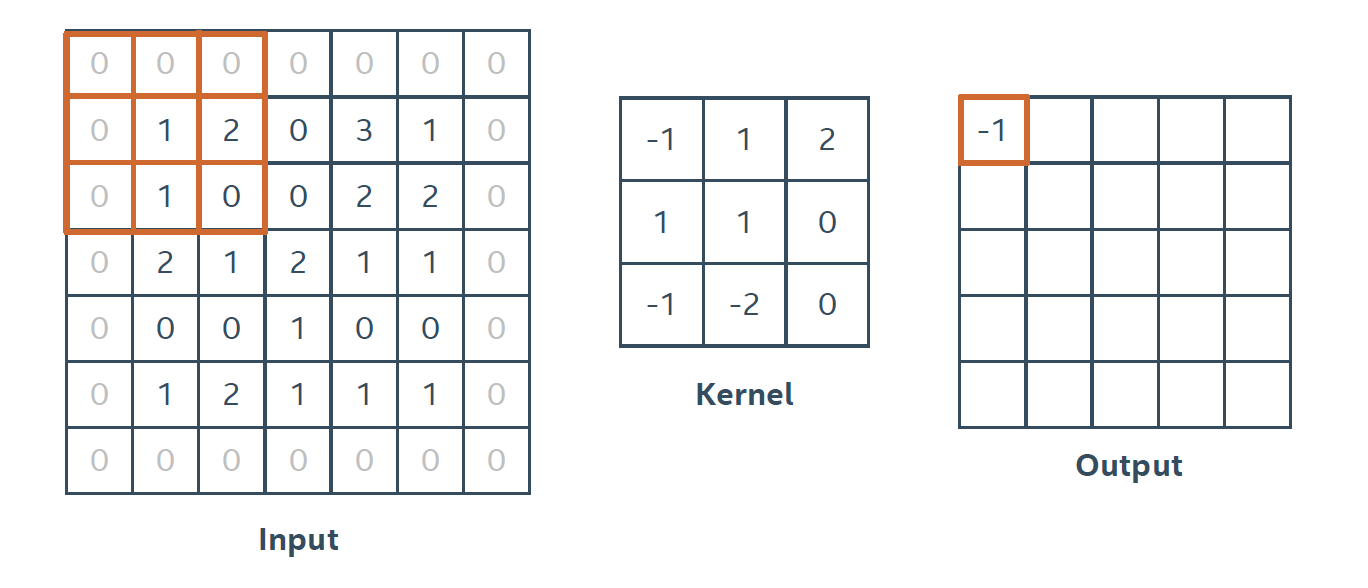

   1.当且仅当stride=1时，padding='SAME'意味着卷积后的输出与输入size保持一致。例如input的size是5×5，kernel（filter）的size是3×3，令padding='SAME'时（此时padding=1，即在input周围填充了一圈0），output的size将会与input的size保持一致为5×5。

当我们使用tensorflow时，取padding='SAME'时，它自动为我们算出padding的值。既然是详解，那么我们来算一下取padding='SAME'时，padding的值应该取几？先说结论：假如kernel的size是k×k，那么padding=（k-1）/2。

解释：o=（i+2p-k+1）

o为output的size，i为input的size，k为kernal的size，p为padding的取值。以上图为例，i=5，padding=1，k=3，kernel还要向右移动4步加上开始总共生成5个像素（即output的第一行），o就等于5。（如果对卷积过程比较熟悉应该不难理解）

  2.当stride>1时，还是直接上公式：

o=((i+2p-k)/s+1)

是不是发现s=1就是上面的公式？当stride>1时，p的取值是能使(i+2p-k)能被s整除的最小值（p>k/2）。

以Alexnet的输入层（227×227）到第二层（55×55）为例子，k=11，stride=4，padding='VALID';

假如我们令padding='SAME',我们看一下输出层size是多少？

能使（227+2p-11）被4整除的最小p值是4，所以o=（（227+2×4-11）/4+1）=57，这时第二层的size就变成了57×57。代码可以在这里获取，有兴趣的可以看一下。

---------------------------------------------------------------------------------------------------------------------

• 池化 tf.nn.max_pool(input,ksize,strides,padding)

对于tf.nn.max_pool来说，padding='SAME'和'VALID'的区别我们来举例说明：

• 输入x: 输入图像的shape 是 [2,3], 1个channel

• valid_pad:  kernel的size为2×2, stride 2 ，padding='VALID'.

• same_pad:  kernel的size为2×2, stride 2 ，padding='VALID'

输出结果：



• valid_pad: 输出的shape 是 [1, 1]

• same_pad: 这里我们将会把x的shape填充为 shape [2, 4] (with -inf and then apply max pool), 所以最终输出的 shape 是 [1, 2]

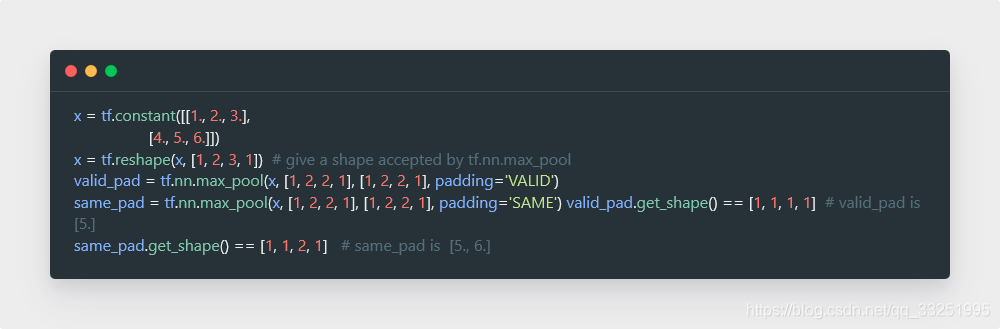

废话不说，上代码：

呼~，终于结束了，参考资料在下面：
