Android进阶宝典 --- AndFix热修复原理解析

当我们写了一个方法，那么这个方法是如何被执行的呢？

public int add(){

    int a = 10;
    int b = 20;
    return a + b;
}

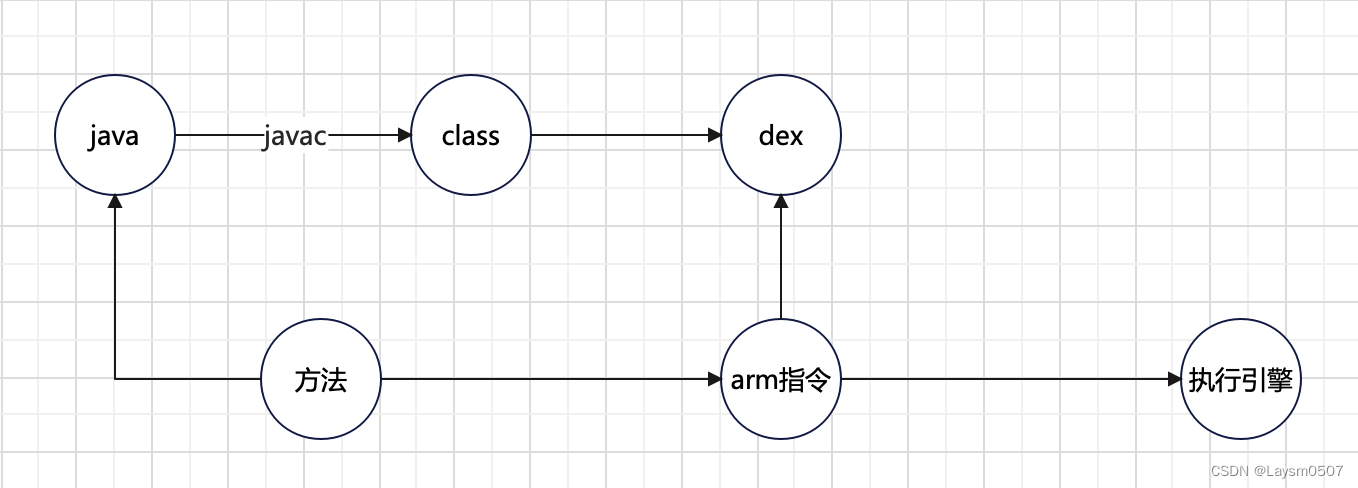

其实方法的本质就是arm指令，然后JVM的执行引擎会执行arm指令

add方法是java代码，java代码编译成class文件，还需要一步转换为dex文件，才能被Android虚拟机执行，arm指令是存在于dex文件中的，也就是说，我们可以从dex文件中取出arm指令，查看一个方式是如何被执行的

1 arm指令集

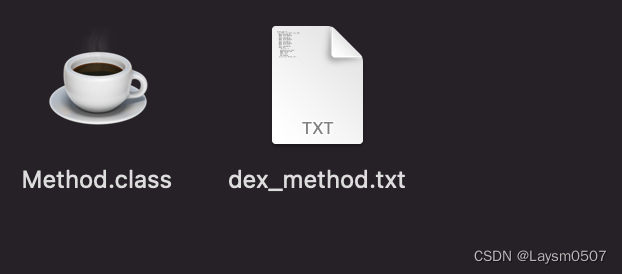

dx --dex --verbose --dump-to=dex_method.txt --dump-method=Method.add --verbose-dump Method.class

Android中可以通过dx命令将class文件转换为dex文件，dx.bat位于Android SDK中的build-tools文件夹下，那么可以通过dx命令将class文件翻译成arm指令集

我看可以看一下，打印输出的arm指令集，Android虚拟机执行某个方法的时候，执行的就是这个指令集，这种指令集在加载的时候，存在JVM虚拟机的方法区中

执行的时候，JVM的执行引擎会将arm指令从方法区中拿出来，放到虚拟机栈中执行（栈帧的概念，每一个方法对应的dx指令集就是一个栈帧，每一次方法调用都有栈帧入栈和出栈）

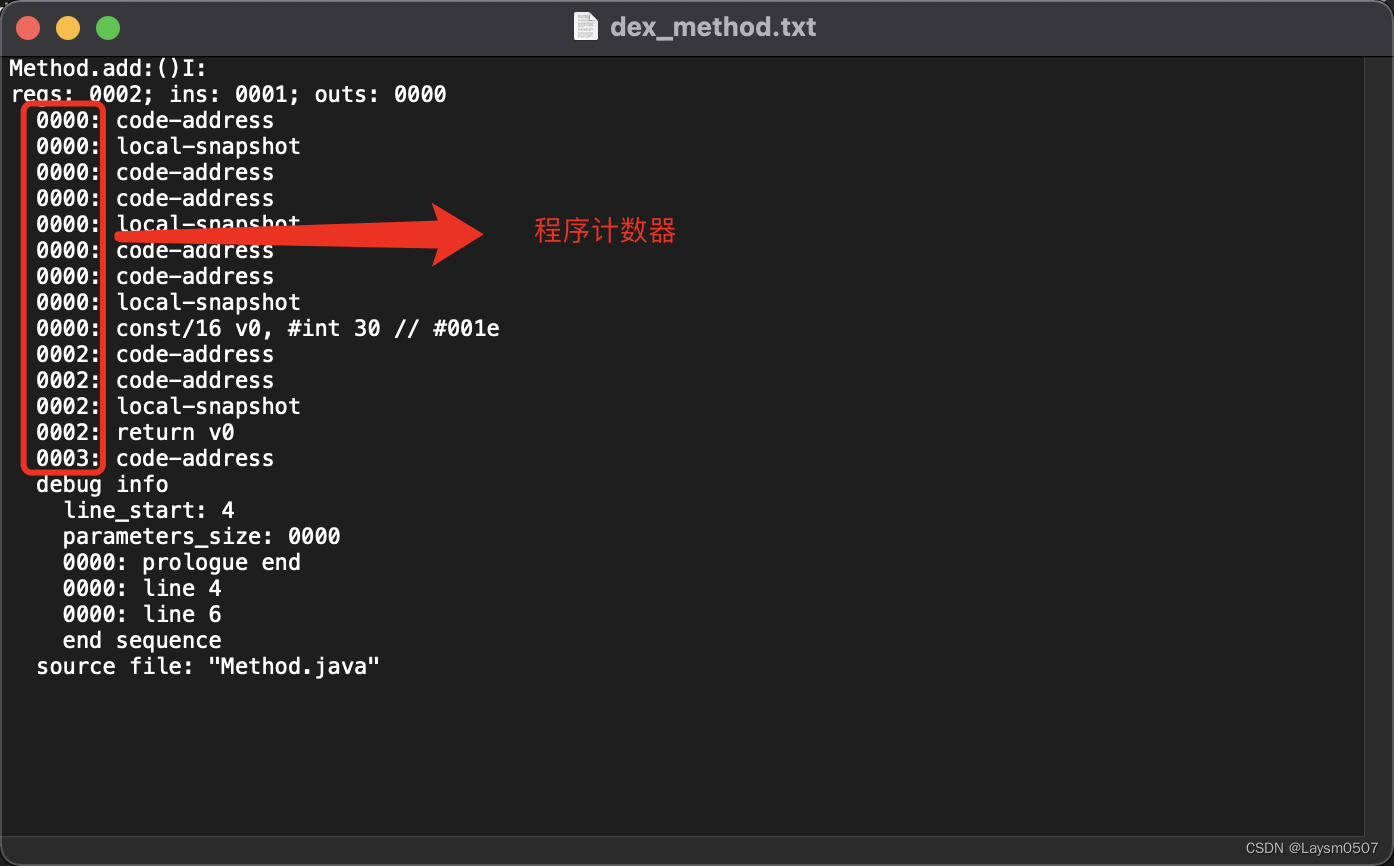

关注点回到指令集上，在每一行指令前有一个数字，代表程序计数器记录的行号，精简之后的指令集（只保留每个行号的最后一个）

Method.add:()I:
regs: 0002; ins: 0001; outs: 0000

  0000: const/16 v0, #int 30 // #001e
  0002: return v0
  0003: code-address
  debug info
    line_start: 4
    parameters_size: 0000
    0000: prologue end
    0000: line 4
    0000: line 6
    end sequence
  source file: "Method.java"

另外还有一种方式获取字节码，是通过javap获取，这种跟dex指令有啥区别呢？其实都是字节码，但是javap获取的字节码是JVM执行的字节码，Android虚拟机是Dalvik或者Art虚拟机，执行的是dx指令集

public int add();
    descriptor: ()I
    flags: ACC_PUBLIC
    Code:
      stack=2, locals=3, args_size=1
         0: bipush        10
         2: istore_1
         3: bipush        20
         5: istore_2
         6: iload_2
         7: iload_1
         8: idiv
         9: ireturn
      LineNumberTable:
        line 4: 0
        line 5: 3
        line 6: 6

这两者有什么区别呢？我们看同是执行 10 + 20 ，JVM是先创建一个10变量，然后再创建20 ，最后将两个相加然后返回；但是dx指令是直接计算好了，然后创建v0 = 30，直接返回，所以：Android编译器在编译的过程中会做优化，提高执行的效率

当一个class类加载进来之后，class类中有方法、成员变量等，这些类的信息加载的时候是放在方法区，当Java层调用某个方法时，执行引擎从方法区拿出dx指令集，作为栈帧拷贝到虚拟机栈（高速缓存区），CPU去读取每行指令，程序计数器＋1，等到方法执行完毕，栈帧出栈。

2 AndFix热修复原理

之前我们介绍过阿里的AndFix或者Sophix是通过hook native层修改字节码指令完成，之前我们介绍的arm指令集，就是实现热修复的基础。

Method.add:()I:
regs: 0002; ins: 0001; outs: 0000

  0000: const/16 v0, #int 30 // #001e
  0002: return v0
  0003: code-address
  debug info
    line_start: 4
    parameters_size: 0000
    0000: prologue end
    0000: line 4
    0000: line 6
    end sequence
  source file: "Method.java"

public class Method {


    public int add(){

        int a = 10;
        int b = 20;
        return b / a;
    }
}
//调用
Method method = new Method
