【学习笔记】网络设备（华为交换机）基础知识 14 —— S5700 、S7700系列部分交换机名称说明

提示：学习华为交换机 S5700S-52P-PWR-LI-24S-AC 、S7703S 名称字段含义说明

一、S5700系列

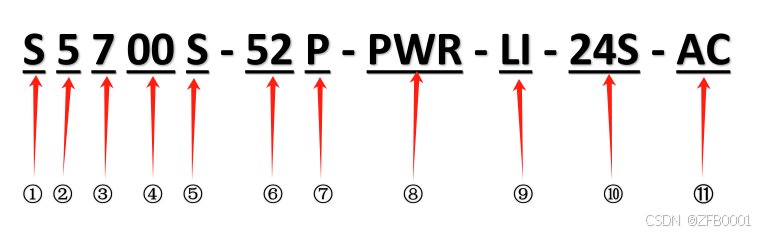

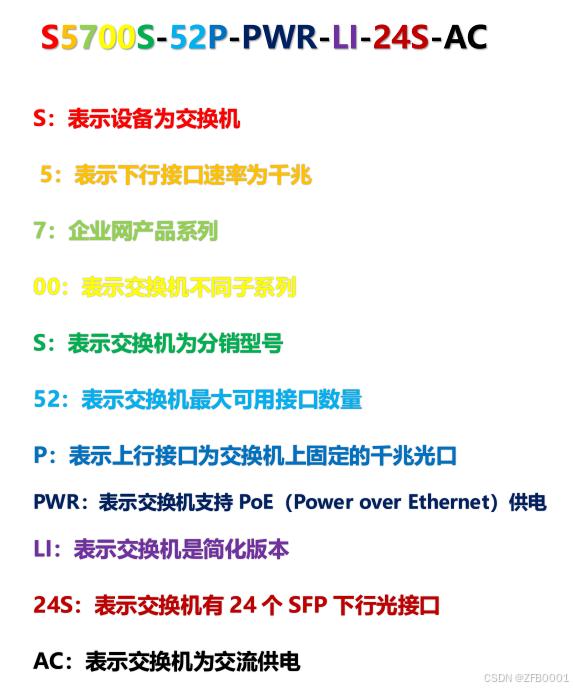

1、S5700S-52P-PWR-LI-24S-AC

1.1 S

① S：表示设备为交换机

1.2 5

5：表示下行接口速率为千兆

说明 ① ： 6 表示下行接口速率为万兆

说明 ② ： 5 表示下行接口速率为千兆

说明 ③ ： 3 表示三层交换机，下行接口速率为百兆

说明 ④ ： 2 表示二层交换机，下行接口速率为百兆

1.3 7

7：表示企业网产品系列

1.4 00

00：表示交换机不同子系列

说明 ① ：通常有 00 、10 、20

1.5 S

S：表示交换机为分销型号 （说明：部分型号无该字段）

说明 ① ： S 表示交换机为分销型号；

说明 ② ： SV2 表示交换机为分销型号的增强款型；

说明 ③ ： I 表示交换机为宽温交换机

说明 ④ ： R 表示交换机为弱电型号

1.6 52

52：表示交换机最大可用接口数量

1.7 P

P：表示上行接口为交换机上固定的千兆光口

说明 ① ： P 表示上行接口为交换机上固定的千兆光口

说明 ② ： TP 表示上行接口有支持光口和电口的Combo接口

说明 ③ ： X 表示上行接口为交换机上固定的万兆接口

说明 ④ ： PC 表示交换机支持插卡，上行接口为插卡上的接口或交换机上固定的千兆接口

说明 ⑤ ： C 表示交换机支持插卡，上行接口为插卡上的接口或交换机上固定的万兆接口

说明 ⑥ ： 没有 表示交换机无上行口

1.8 PWR

PWR：表示交换机支持PoE（Power over Ethernet）供电

说明 ① ： PWR 表示交换机支持PoE供电

说明 ② ： PWH 表示交换机支持PoE++供电

说明 ③ ： 没有 表示不支持PoE供电

1.9 LI

LI：表示交换机是简化版本

说明 ① ： LI 表示交换机是简化版本

说明 ② ： SI 表示交换机为基本版本

说明 ③ ： EI 表示交换机为增强版本

说明 ④ ： HI 表示交换机是高级版本，包含高性能OAM、内置RTC时钟等特性

1.10 24S

24S：表示交换机有24个SFP下行光接口

说明 ① ： 24S 表示交换机有24个SFP下行光接口

说明 ② ： 48CS 表示交换机有48个CSFP下行光接口

说明 ③ ： 没有 表示所有的下行接口均为电口

1.11 AC

AC：表示交换机为交流供电

说明 ① ： AC或AC1 表示交换机为交流供电

说明 ② ： ACF 表示交换机为交流供电、支持大功率PoE电源

说明 ③ ： ACL 表示交换机为交流供电、内置小功率PoE电源

说明 ④ ： DC或DC1 表示交换机为直流供电 ；BAT 表示交换机为电池交换机

二、S7700系列

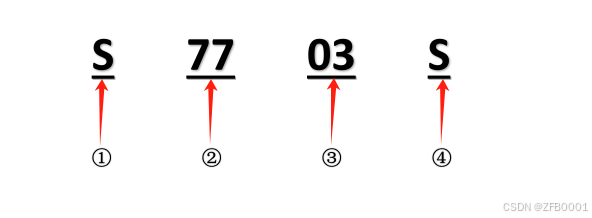

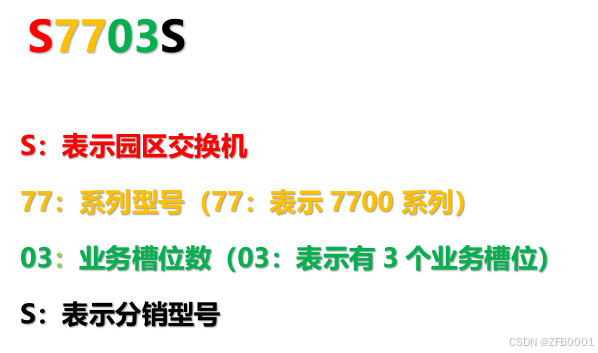

1、S7703S

1.1 S

S：表示设备为园区交换机

1.2 77

77：系列型号

说明：77 表示7700系列

1.3 03

03：表示业务槽位数

说明 ① ： 03 表示有3个业务槽位

说明 ② ： 06 表示有6个业务槽位

说明 ③ ： 10 表示有10个业务槽位

说明 ④ ： 12 表示有12个业务槽位

1.4 S

④ S：表示交换机为分销型号

三、说明

个人笔记，仅供参考
