vxlan 报文及简单环境搭建

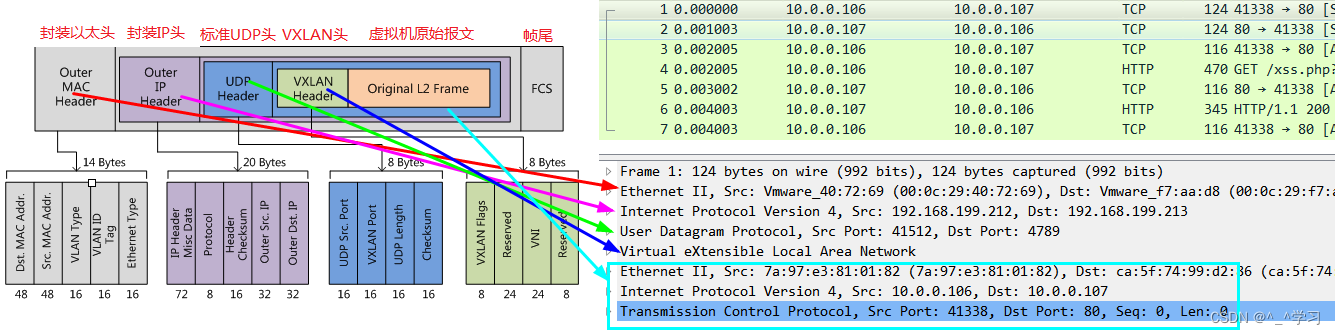

1.vxlan 报文

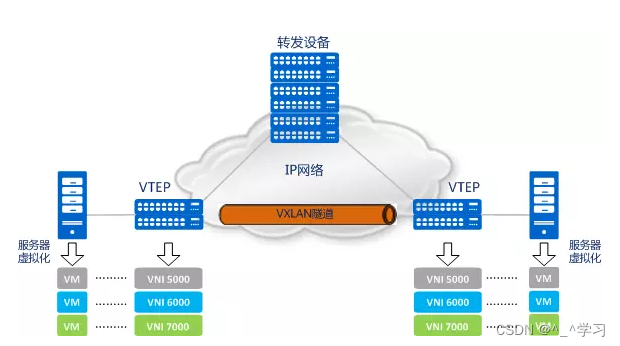

名词解释：

VTEP:VXLAN隧道端点，处理vxlan报文。

VNI:类似于vlan id，用于隔离不同的网段用户。

Outer MAC Header ：封装外层以太头，用于存放外层VTEP的MAC地址。
源MAC地址（Src. MAC Addr.）为源VM所属VTEP的MAC地址，目的MAC地址（Dst. MAC Addr.）为到达目的VTEP的路径上下一跳设备的MAC地址。

Outer IP Header：封装外层IP头，用于存放外层VTEP的IP地址。
源IP地址（Outer Src. IP）为源VM所属VTEP的IP地址，目的IP地址（Outer Dst. IP）为目的VM所属VTEP的IP地址。

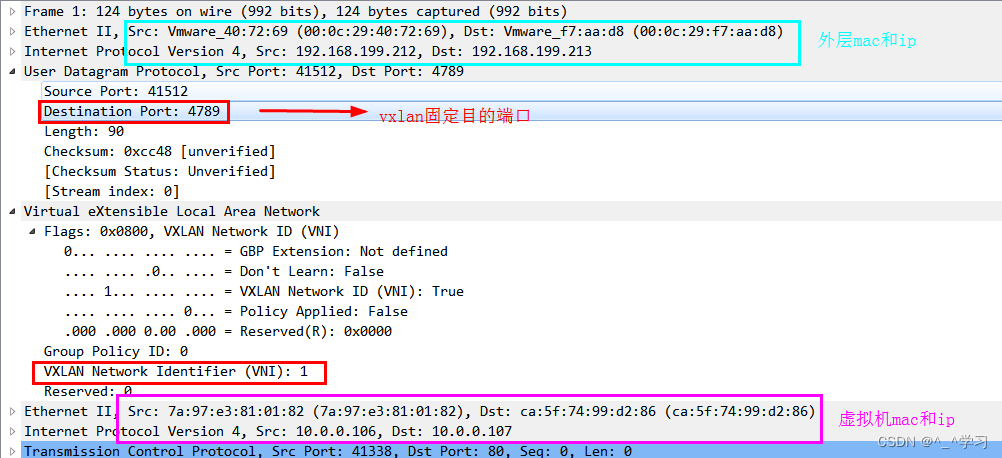

UDP Header:标准udp，内部封装vxlan。
VXLAN头和原始以太帧一起作为UDP的数据。UDP头中，目的端口号（VXLAN Port）固定为4789，源端口号（UDP Src. Port）是原始以太帧通过哈希算法计算后的值。

VXLAN Header
增加VXLAN头（8字节），其中包含24比特的VNI字段，用来定义VXLAN网络中不同的租户。此外，还包含VXLAN Flags（8比特，取值为00001000）和两个保留字段（分别为24比特和8比特）。

2.环境搭建

https://www.cnblogs.com/wipan/p/9220615.html
