三、Camunda工作流的表和用途说明（实践是检验真理的唯一标准）

本人在工作中用的Camunda7.11版本共47张表。

camunda工作流的表大体上分为 5 类：

ACT_RE_*: 'RE’表示流程资源存储，这个前缀的表包含了流程定义和流程静态资源（图片，规则等），共5张表。
ACT_RU_*: 'RU’表示流程运行时。 这些运行时的表，包含流程实例，任务，变量，Job等运行中的数据。 Camunda只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录， 这样运行时表的数据量最小，可以最快运行。共15张表。
ACT_ID_*: 'ID’表示组织用户信息，比如用户，组等，共6张表。
ACT_HI_*: 'HI’表示流程历史记录。 这些表包含历史数据，比如历史流程实例，变量，任务等，共18张表。
ACT_GE_*: ‘GE’表示流程通用数据， 用于不同场景下，共3张表。


由于我们在不同的项目中使用工作流的功能数量上肯定不一样，所以在不同项目中使用到上面的表多少的情况肯定是不一致的！

一、数据表清单
分类                                          表名称                                   描述
流程资源存储                       act_re_case_def                       CMMN案例管理模型定义表
流程资源存储                       act_re_decision_def                 DMN决策模型定义表
流程资源存储                       act_re_decision_req_def          待确定
流程资源存储                       act_re_deployment                   流程部署表
流程资源存储                       act_re_procdef                          BPMN流程模型定义表
流程运行时                           act_ru_authorization                 流程运行时收取表
流程运行时                           act_ru_batch                             流程执行批处理表
流程运行时                           act_ru_case_execution             CMMN案例运行执行表
流程运行时                           act_ru_case_sentry_part          待确定

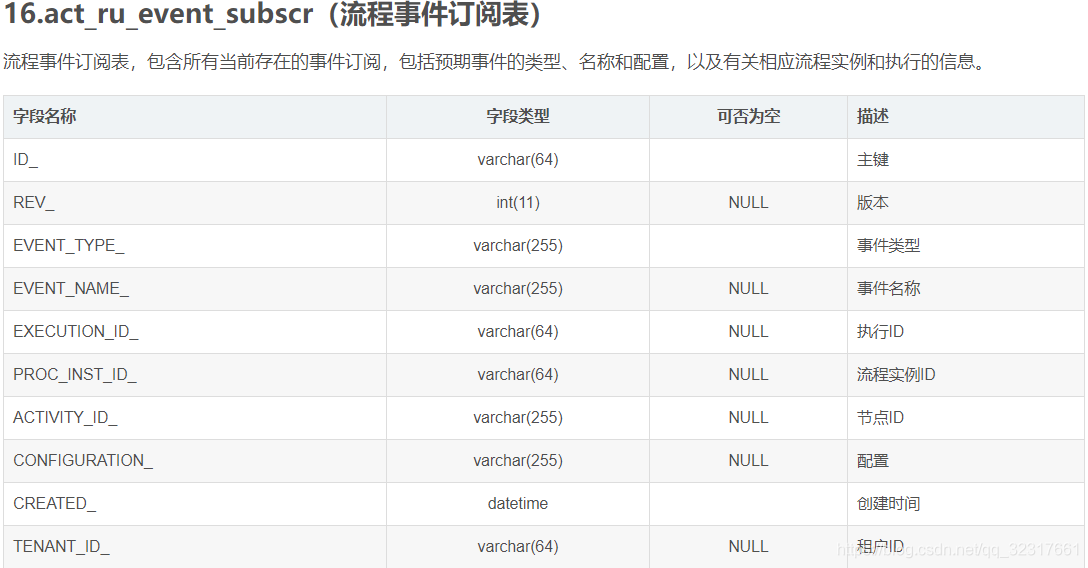

流程运行时                           act_ru_event_subscr                流程事件订阅表

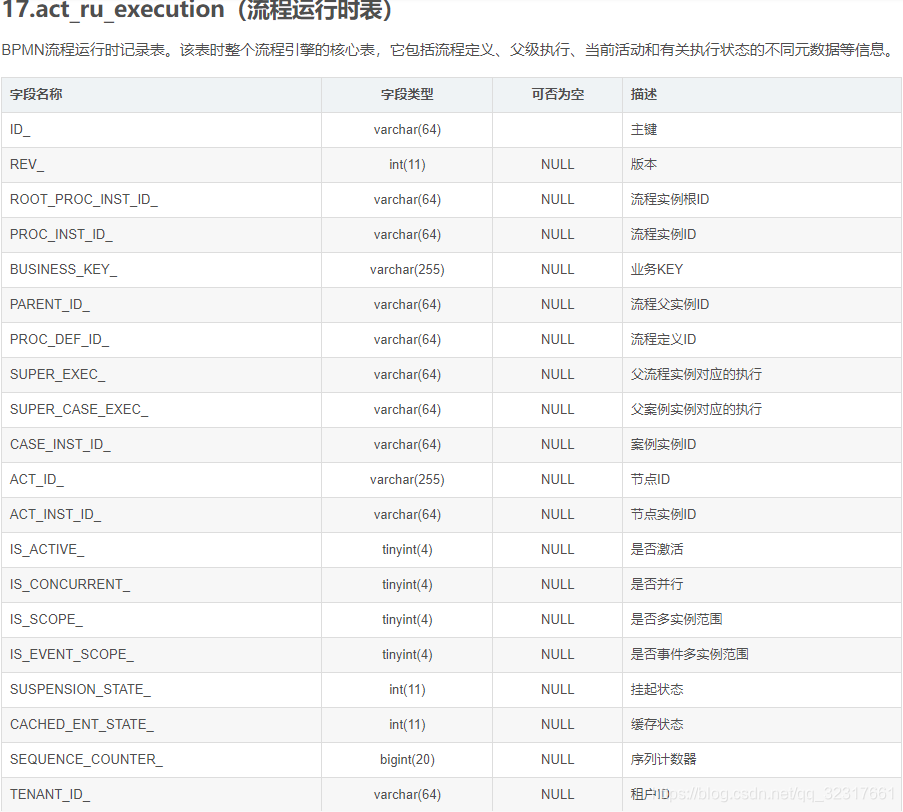

流程运行时                           act_ru_execution                      BPMN流程运行时记录表
流程运行时                           act_ru_ext_task                        流程任务消息执行表
流程运行时                           act_ru_filter                               流程定义查询配置表

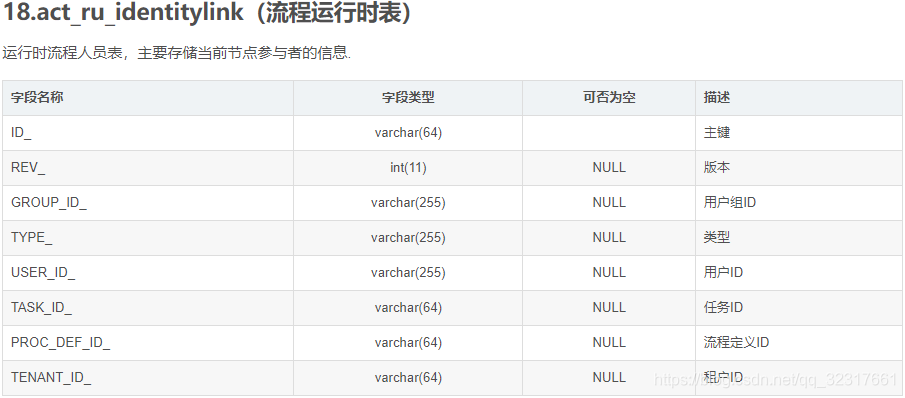

流程运行时                           act_ru_identitylink                     运行时流程人员表

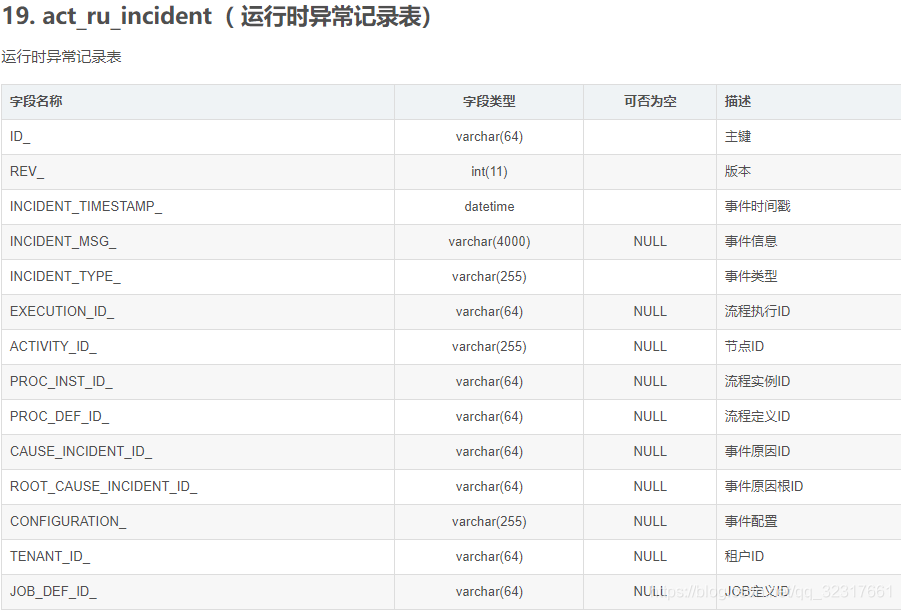

流程运行时                           act_ru_incident                          运行时异常事件表

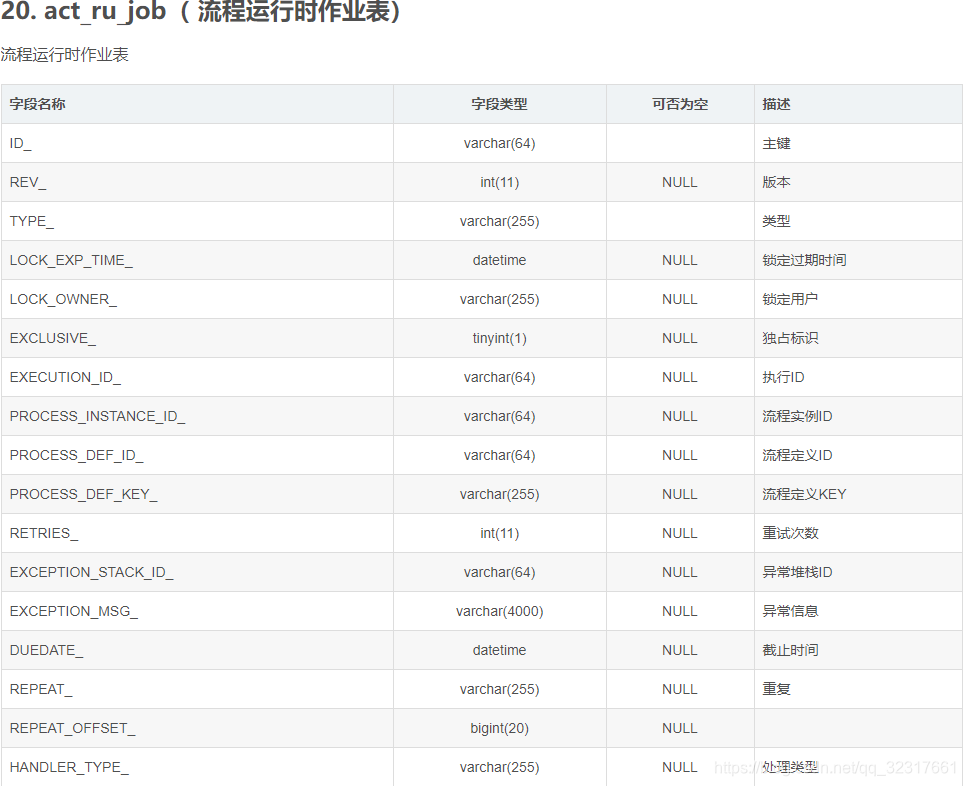

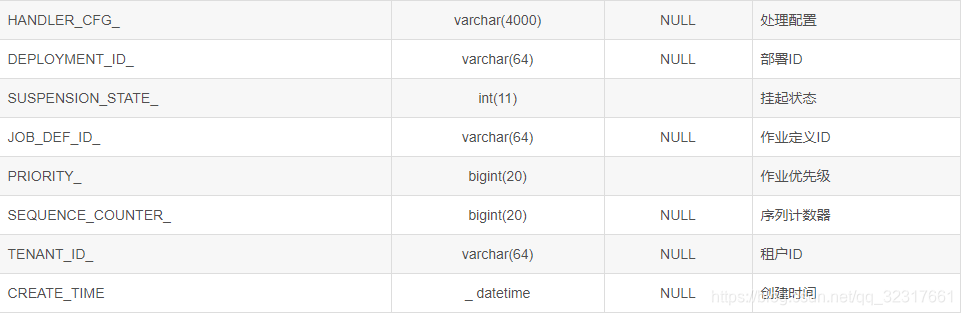

流程运行时                           act_ru_job                                  流程运行时作业表

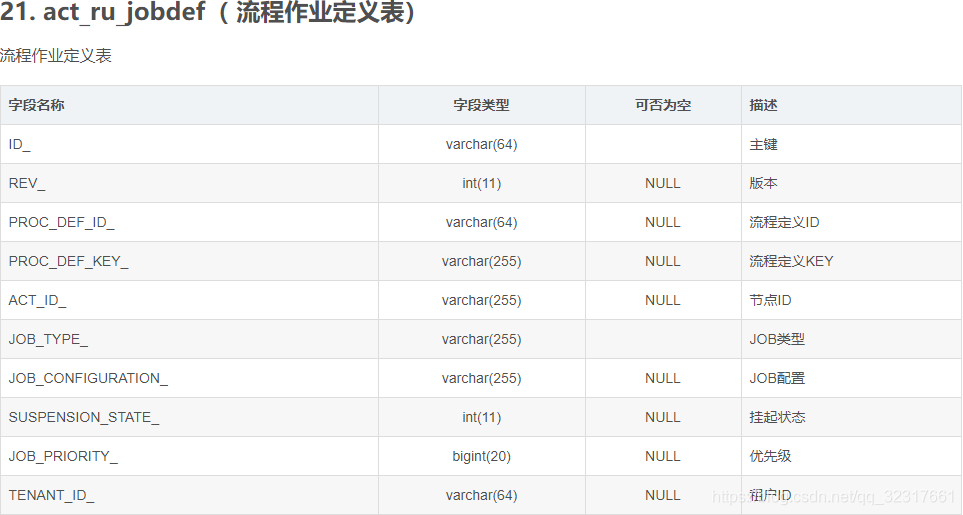

流程运行时                           act_ru_jobdef                             流程作业定义表
流程运行时                           act_ru_meter_log                       流程运行时度量日志表

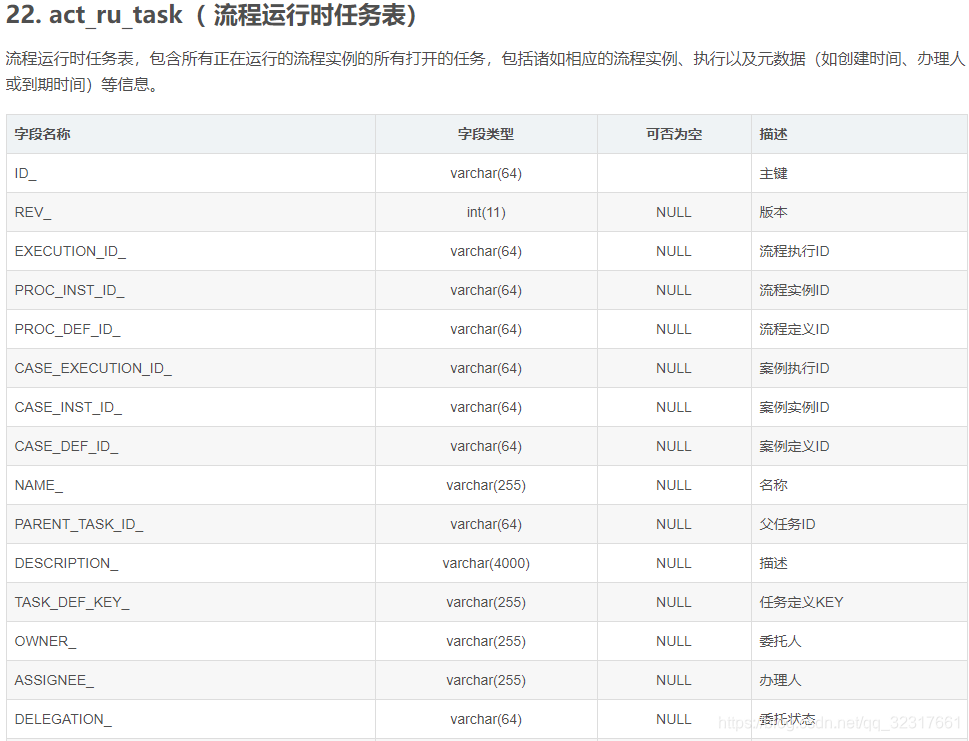

流程运行时                           act_ru_task                                 流程运行时任务表

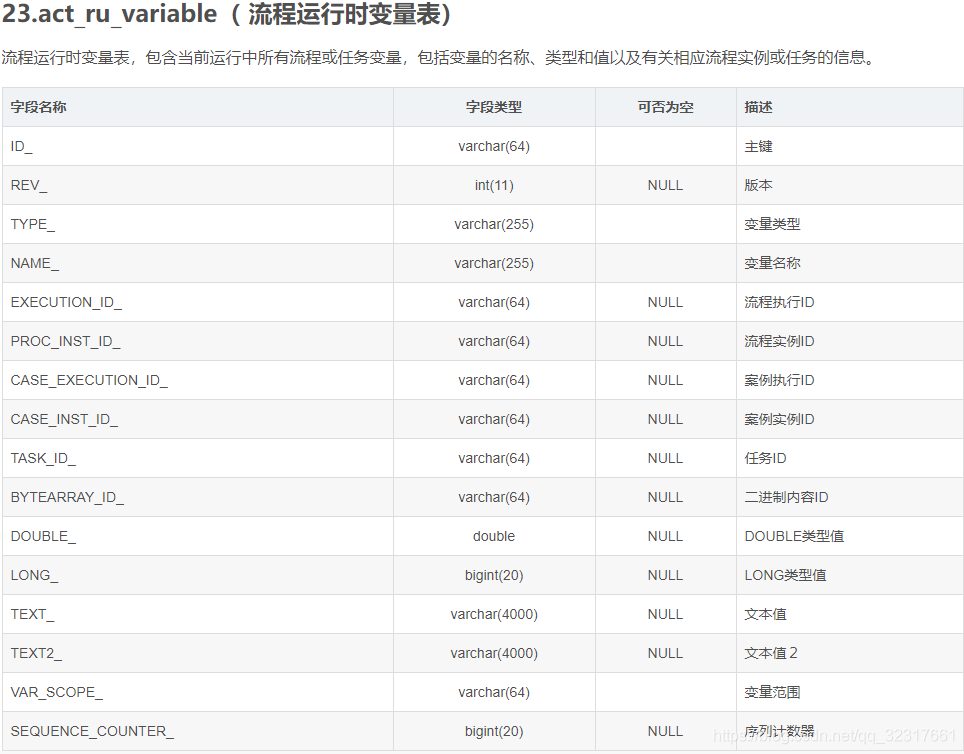

流程运行时                           act_ru_variable                          流程运行时变量表
组织用户信息                       act_id_group                              群组信息表
组织用户信息                       act_id_info                                 用户扩展信息表
组织用户信息                       act_id_membership                   用户群组关系表
组织用户信息                       act_id_tenant                             租户信息表
组织用户信息                       act_id_tenant_member              用户租户关系表
组织用户信息                       act_id_user                                用户信息表
流程历史记录                       act_hi_actinst                            历史的活动实例表
流程历史记录                       act_hi_attachment                    历史的流程附件表
流程历史记录                       act_hi_batch                             历史的批处理记录表
流程历史记录                       act_hi_caseactinst                    历史的CMMN活动实例表
流程历史记录                       act_hi_caseinst                         历史的CMMN实例表
流程历史记录                       act_hi_comment                       历史的流程审批意见表
流程历史记录                       act_hi_dec_in                           历史的DMN变量输入表
流程历史记录                       act_hi_dec_out                         历史的DMN变量输出表
流程历史记录                       act_hi_decinst                          历史的DMN实例表

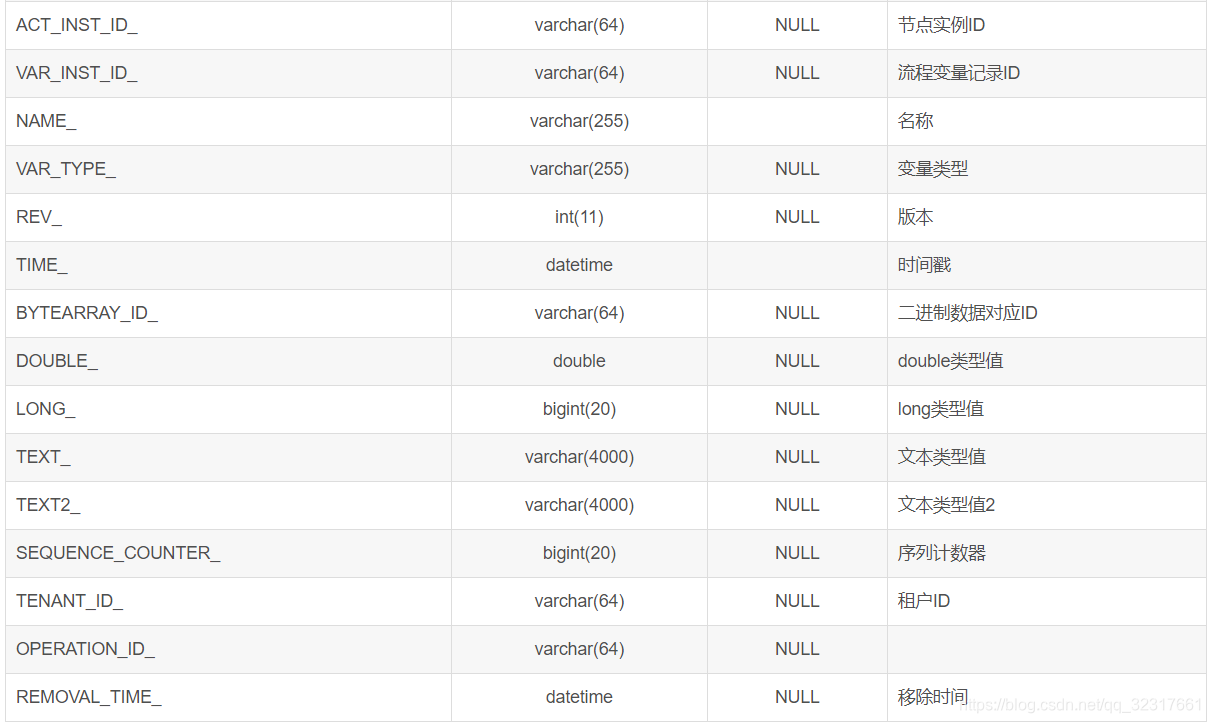

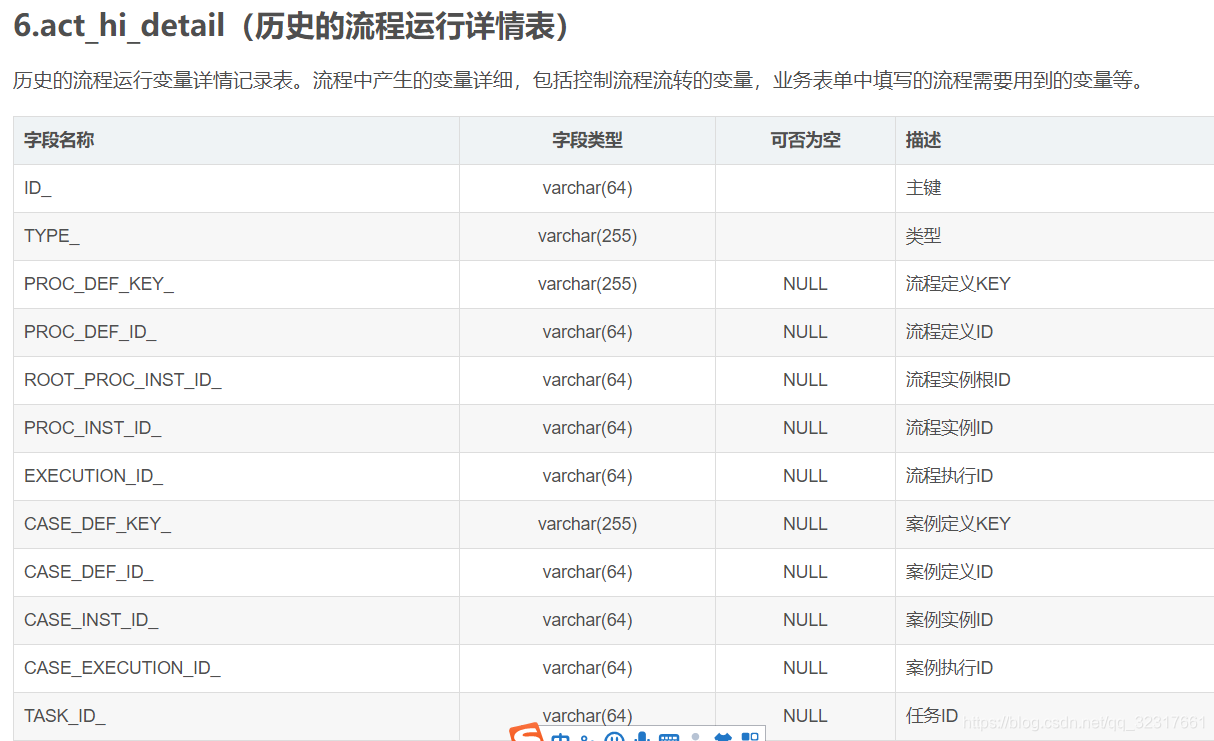

流程历史记录                       act_hi_detail                             历史的流程运行时变量详情记录表
流程历史记录                       act_hi_ext_task_log                 历史的流程任务消息执行表

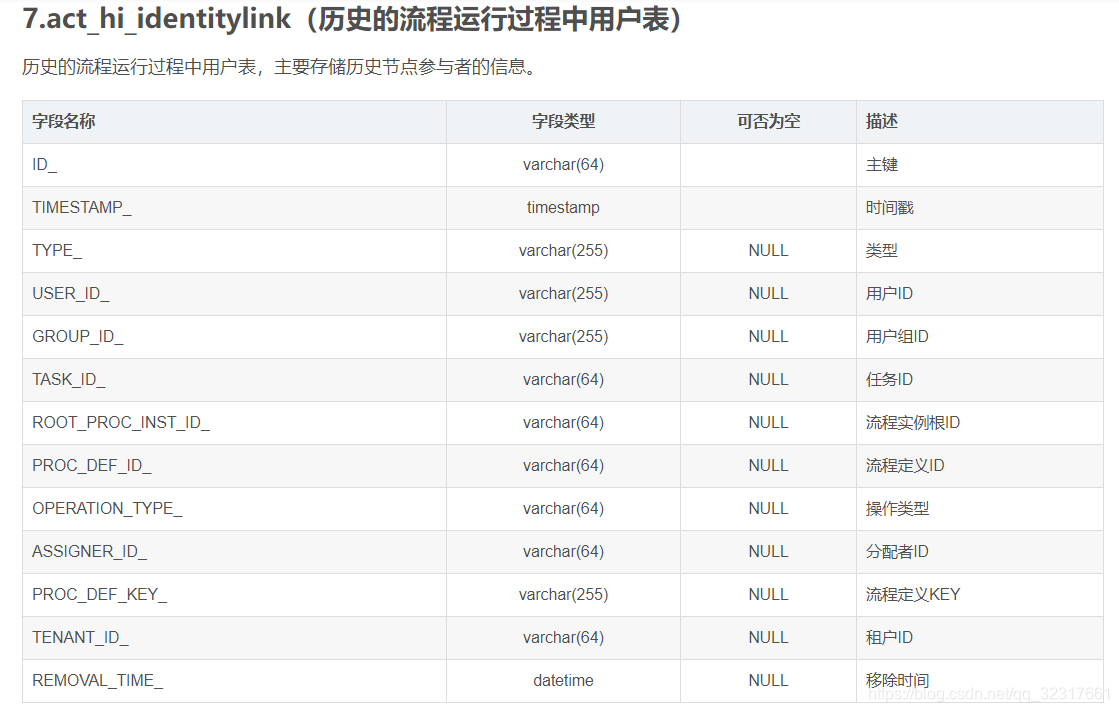

流程历史记录                       act_hi_identitylink                     历史的流程运行过程中用户关系
流程历史记录                       act_hi_incident                         历史的流程异常事件记录表
流程历史记录                       act_hi_job_log                          历史的流程作业记录表
流程历史记录                       act_hi_op_log                           待确定
流程历史记录                       act_hi_procinst                         历史的流程实例
流程历史记录                       act_hi_taskinst                         历史的任务实例
流程历史记录                       act_hi_varinst                          历史的流程变量记录表

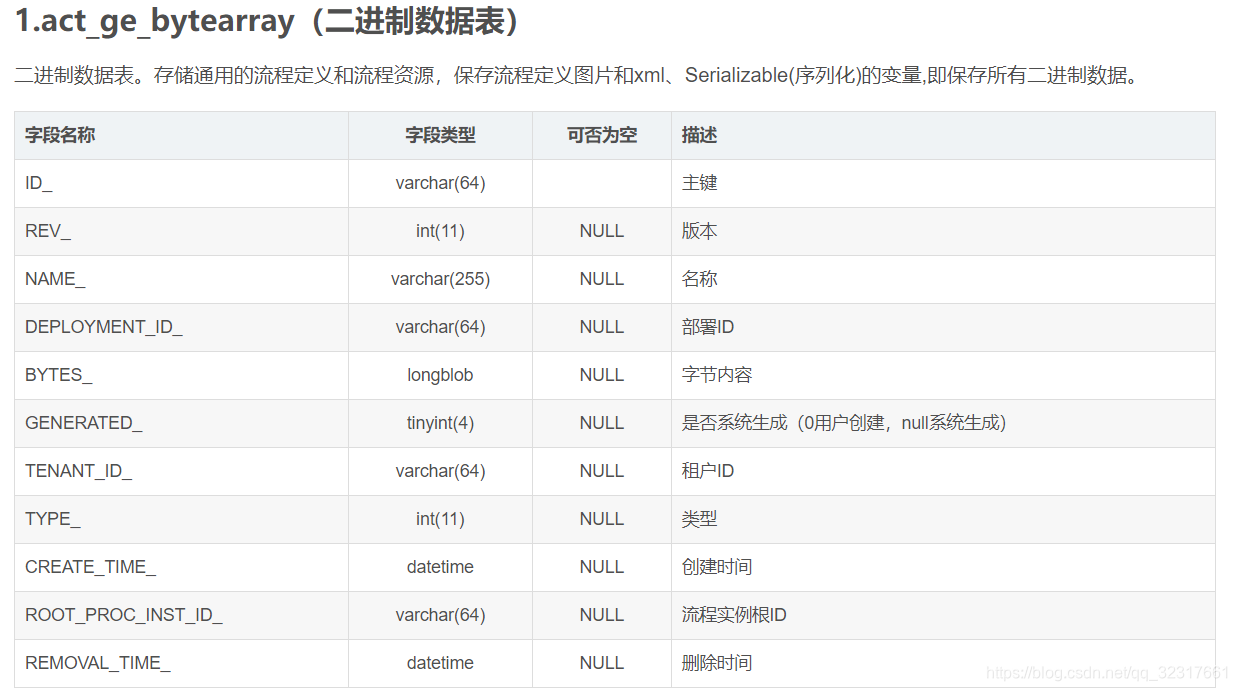

流程通用数据                       act_ge_bytearray                     流程引擎二进制数据表

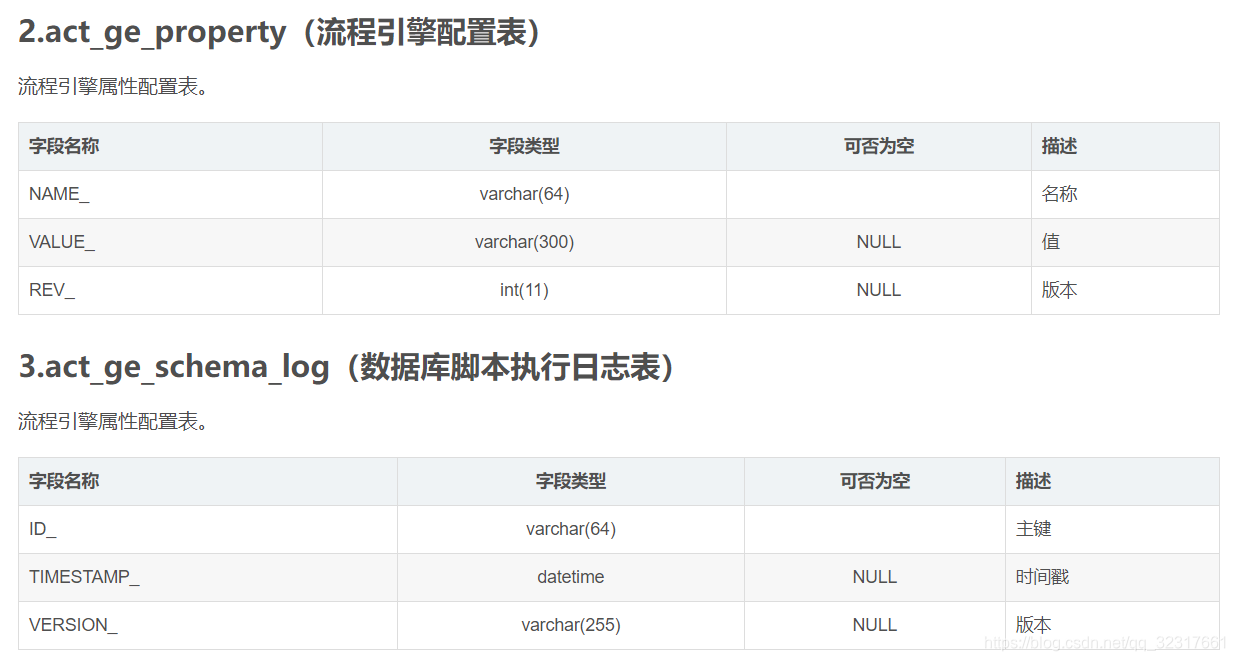

流程通用数据                       act_ge_property                       流程引擎属性配置表
流程通用数据                       act_ge_schema_log    数据库脚本执行日志表

目前我们使用camunda工作流是为了使用BPMN模型，上面红色的表是DMN模型专用，绿色的表是CMMN模型专用，暂时不在我们考虑的范围内，DMN和CMMN是什么大家可以自己去了解，这里不多讲。


大家不要觉得表太多太复杂，其实我们需要关注的是，工作流本身的功能满足不了需求，我们需要在某些表的基础上进行二次开发。接下来我会结合实际开发场景讲解一下大多数表的作用：

camunda数据库表结构介绍_大龄码农有梦想的博客-优快云博客_camunda表结构说明

Camunda工作流引擎二_相信天道酬勤的M1ng的博客-优快云博客_camunda 流程变量

上面三张表是关于流程定义和基本配置的表，了解一下就行，在我们的实际业务中无需关注这些表。

4.act_hi_actinst（历史的活动实例表）

历史的活动实例表，记录流程流转过的所有节点。这个表要重点理解，节点既包含了任务（task），也包括了经过的网关等其他类型的节点（注意我加粗的字段，重点理解），理解节点ID和任务ID的区别。

字段名称	字段类型	可否为空	描述
ID_	varchar(64)		主键
PARENT_ACT_INST_ID_	varchar(64)	NULL	父节点实例ID
PROC_DEF_KEY_	varchar(255)	NULL	流程定义KEY
PROC_DEF_ID_	varchar(64)		流程定义ID
ROOT_PROC_INST_ID_	varchar(64)	NULL	流程实例根ID
PROC_INST_ID_	varchar(64)		流程实例ID
EXECUTION_ID_	varchar(64)		执行实例ID
ACT_ID_	varchar(255)		节点ID
TASK_ID_	varchar(64)	NULL	任务ID
CALL_PROC_INST_ID_	varchar(64)	NULL	调用外部的流程实例ID
CALL_CASE_INST_ID_	varchar(64)	NULL	调用外部的案例实例ID
ACT_NAME_	varchar(255)	NULL	节点名称
ACT_TYPE_	varchar(255)		节点类型
ASSIGNEE_	varchar(64)	NULL	办理人
START_TIME_	datetime		开始时间
END_TIME_	datetime	NULL	结束时间
DURATION_	bigint(20)	NULL	耗时
ACT_INST_STATE_	int(11)	NULL	活动实例状态
SEQUENCE_COUNTER_	bigint(20)	NULL	序列计数器
TENANT_ID_	varchar(64)	NULL	租户ID
REMOVAL_TIME_	datetime	NULL	删除时间

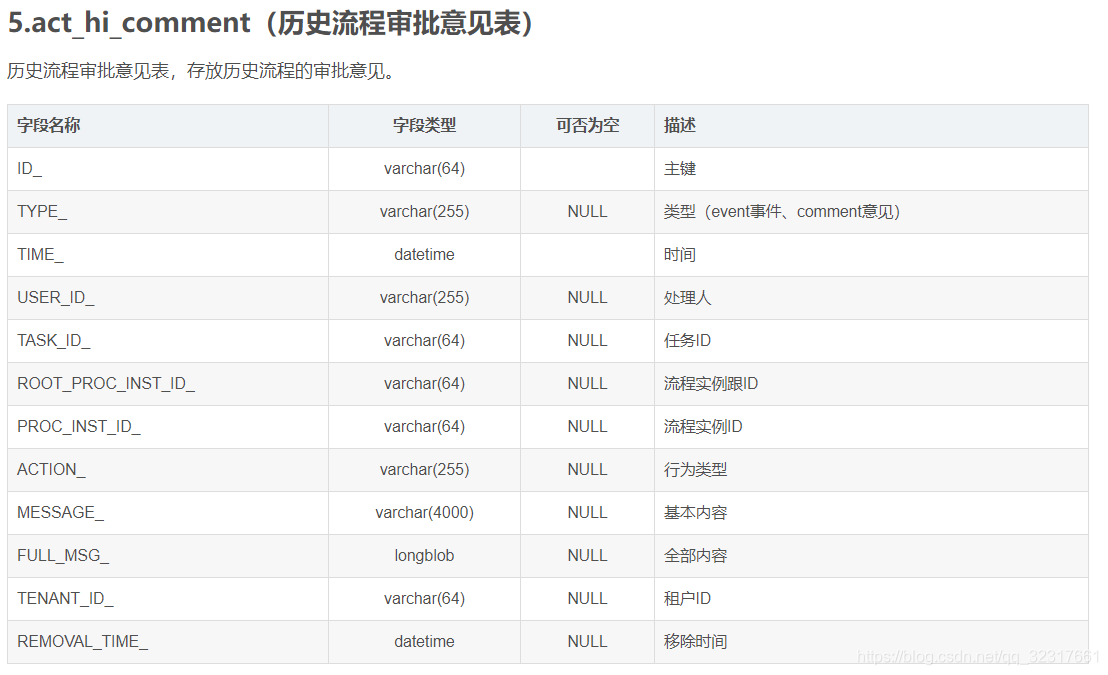

act_hi_comment这张表从表结构来看，存放了整个流程已经执行过的节点的审批意见，本人不建议在实际业务中使用这样表，第一是每个业务节点存的审批内容的字段类型都不一样，第二是这是工作流自带的表，我们处于减少工作流底层的改动，后期没法拓展，第三是我们实际业务的审批内容会应用于业务的其他模块，数据存储分散后不利于维护。

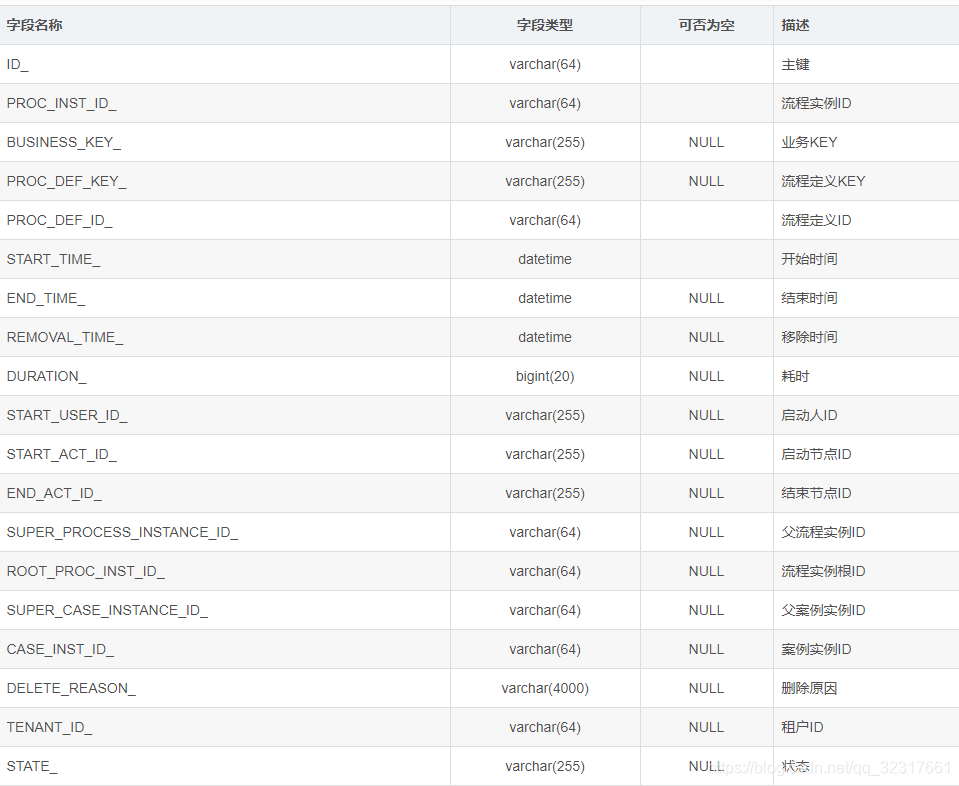

8.act_hi_procinst（历史的流程实例表）

历史的流程实例表。

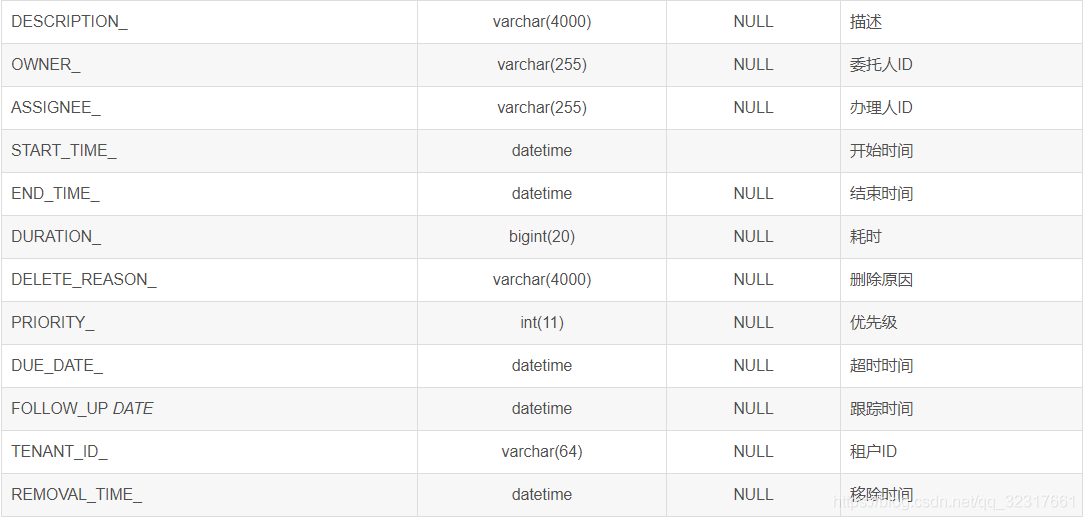

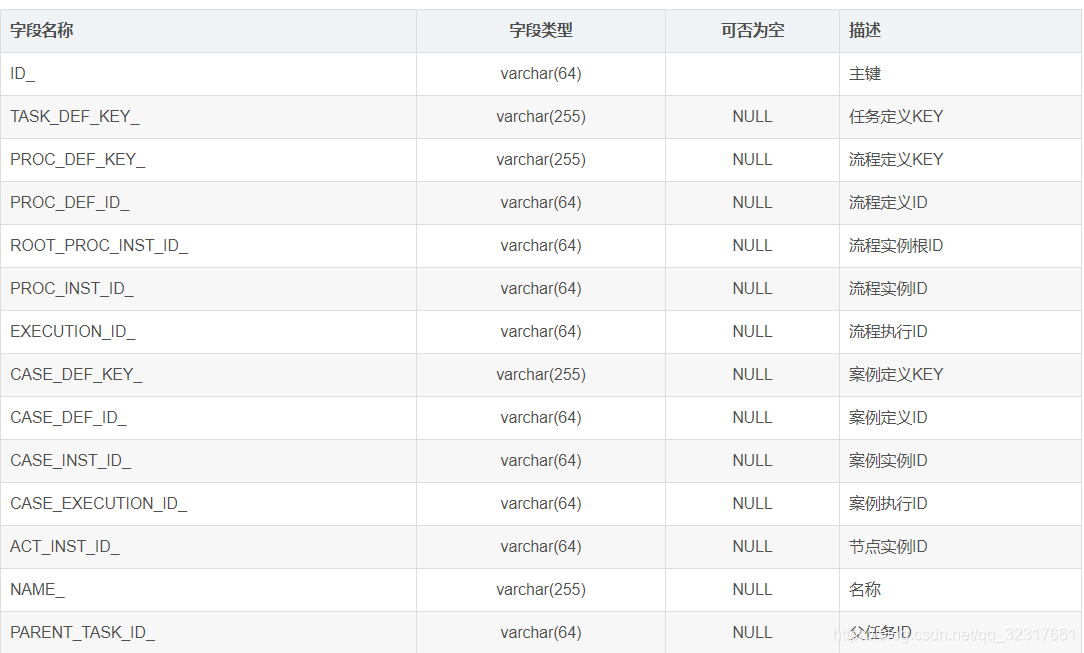

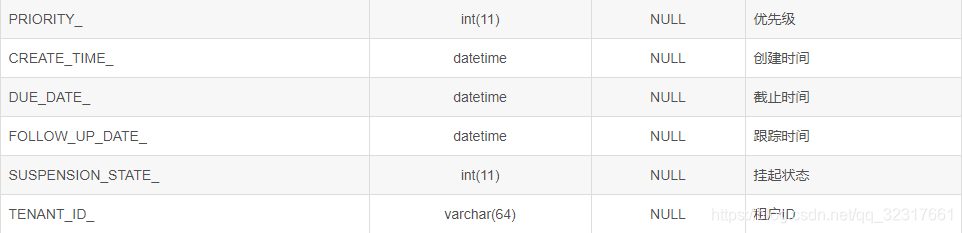

9.act_hi_taskinst（历史的任务实例表）===这张表很重要，记录了所有的走完的任务和当前的任务，两种任务会有状态的区别

已经完成的任务，DELETE_REASON_=completed，并且END_TIME_是有时间值的。

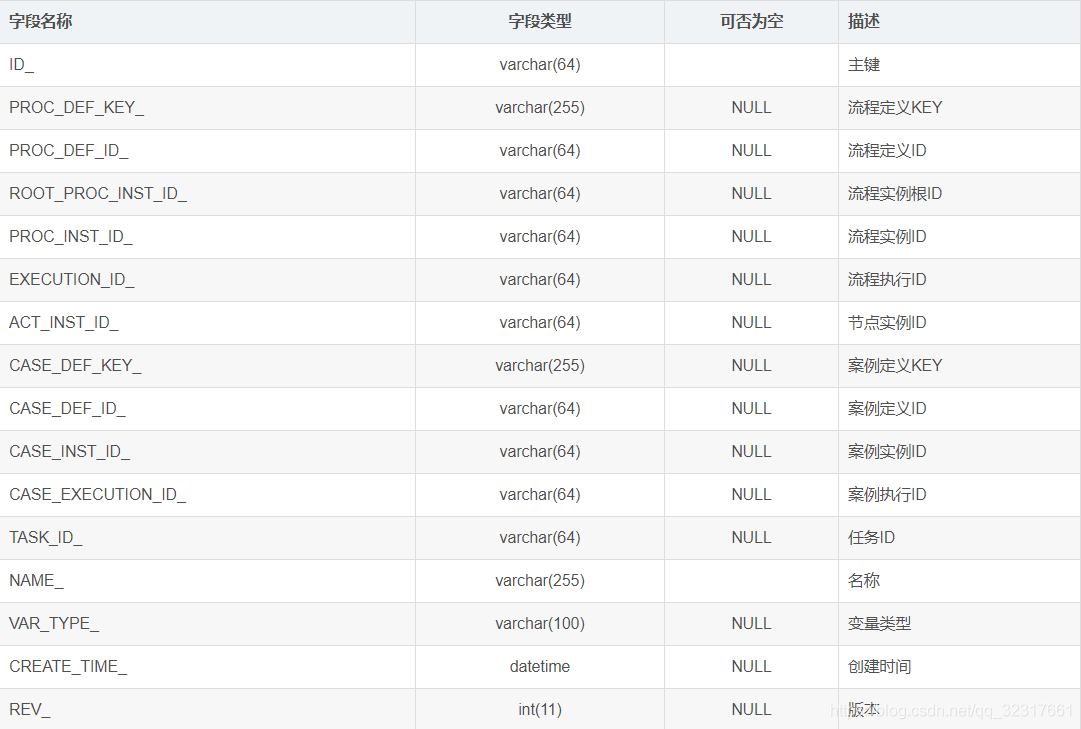

10.act_hi_varinst（历史的流程变量表）

这个表也很重要，他记录了整个流程节点的变量

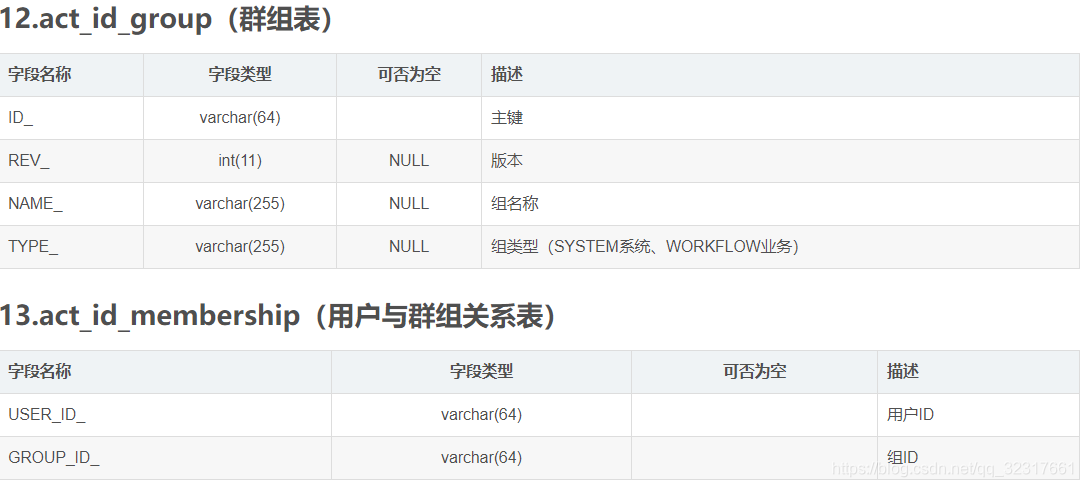

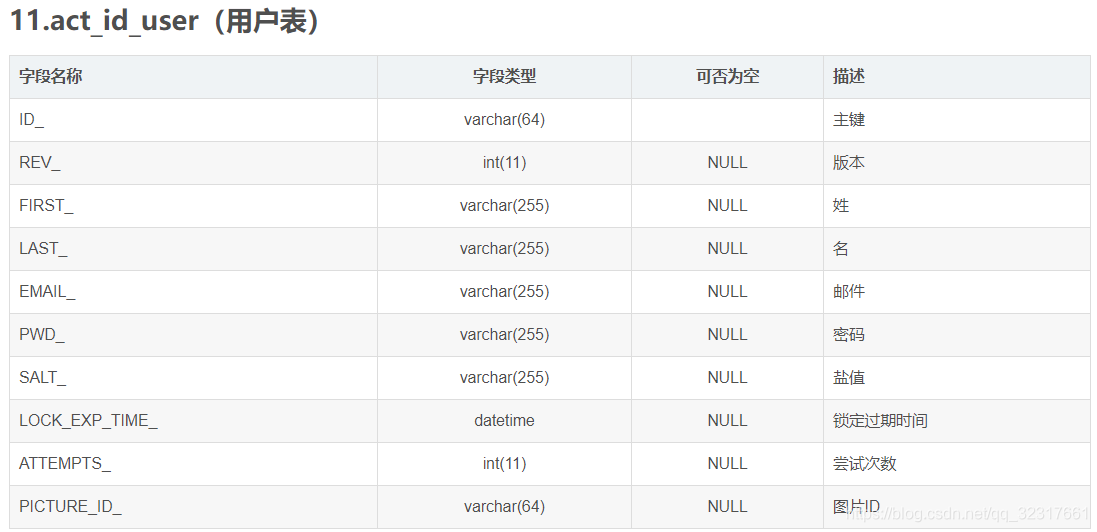

11,12,13这三张表很明显是工作流自带的用户相关表，如果想把我们业务系统的人员-角色同步到工作流，需要的就是这三张表

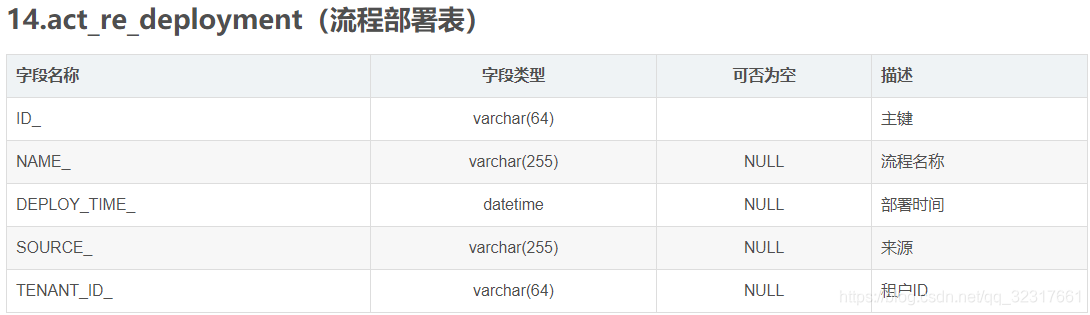

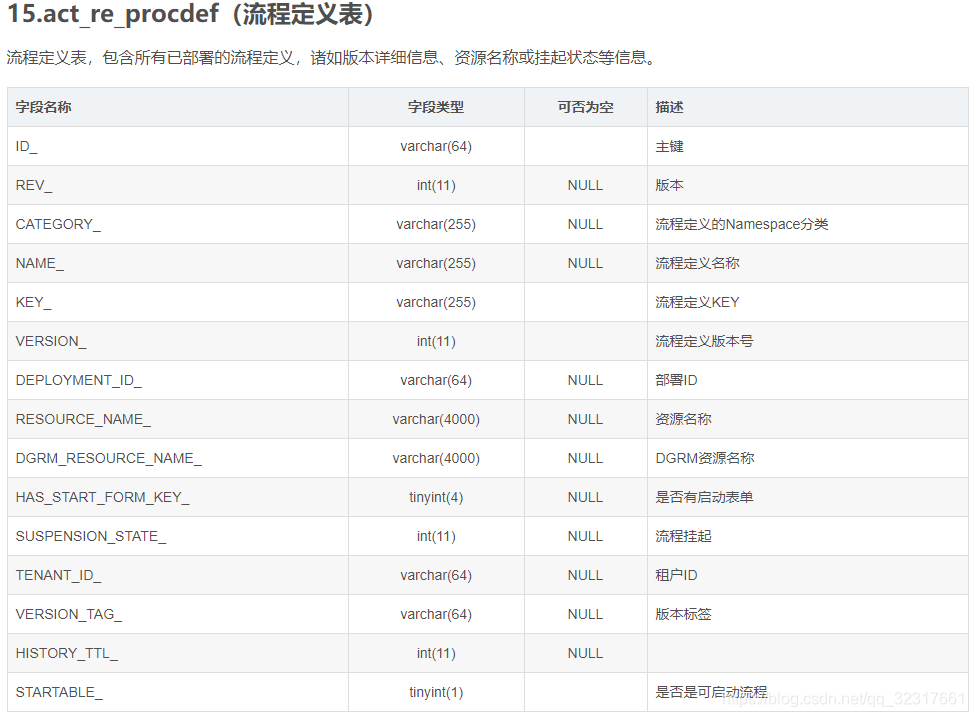

14,15这两张表，是用来支撑流程定义和部署的，是工作流系统内部使用的，我们业务拓展其实是用不到这两张表

如果没有自己部署和使用过工作流，我上面讲的这些表和用途，你们会觉得有点模糊，所以别怕麻烦，自己动动手，在实践中慢慢总结。

camunda工作流的使用我会后续慢慢整理起来！！
