本文详细介绍LCD ili9341驱动的使用方法，包括参数配置、引脚定义及驱动代码。同时，提供汉字显示的取模方法和Python脚本，适用于嵌入式系统的汉字显示需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LCD(ili9341)驱动及汉字显示

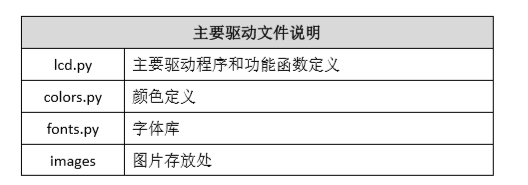

在这里插入图片描述

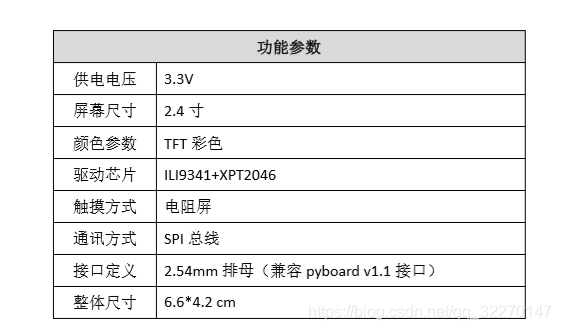

在这里插入图片描述

移步至我的仓库
在这里插入图片描述

注意，内部flash空间不够，要使用SD卡

构造函数
d=LCD(rstPin=‘Y4’, csxPin=‘Y5’, dcxPin=‘Y3’,port=2, portrait=True)
构建 LCD 对象 d。rstPin:复位，csxPin:片选，dcxPin：数据/指令，port=2: SPI(2)，portrait:True(竖屏)，False(横屏)
c = d.initCh(color, bgcolor, font)
构建字符对象 c。color:颜色，bgcolor:字符背景颜色，font:字体

函数	参数
d. fillMonocolor (color)	填充：color:颜色
d.drawPixel(x, y, color, pixels=4)	画点，x:横坐标，y:纵坐标，color:颜色，pixels:像素[1-4]
d.drawVline(x, y, length, color, width=1)	画垂直线，x:横坐标，y:纵坐标，length:长度，color:颜色，width:线宽[1-10
d.drawHline(x, y, length, color, width=1)	画水平线，x:横坐标，y:纵坐标，length:长度，color:颜色，width:线宽[1-10
drawLine(self, x, y, x1, y1, color)	画线段，x,y:起始坐标，x1,y1:终点坐标，color:颜色
d.drawRect(x, y, width, height, color, border=1, fillcolor=None)	画矩形，x,y:起始坐标，width:宽度，length:长度, color:颜色，border:边宽，fillcolor:填充颜色，None 为不填充
d.drawCircle(x, y, radius, color, border=1, degrees=360, startangle=0)	画圆。x, y:圆心，radius:半径，color:颜色,border:边宽，degrees:圆弧度数，startangle:起始角
c.printChar(char, x, y,)	写单个字符，char:字符，x,y:起始坐
c.printLn(string, x, y,)	写字符串，string:字符串，x,y:起始坐标
d.renderBmp(filename, pos=None)	显示图片，filename: images 文件夹下的 BMP 文件名称；pos：起始坐标，格式（x,y）。注意事项：BMP 文件格式是 16 位(R5,G6,B5)格式。分辨率小于240320。*

学过单片机的同学们都知道，在单片机上显示汉字是要取模。在本次实验中依然是取模，不过本次不再用常用的取模软件。我在GitHub中找到一个的取模软件——freetype-generator但是他只能制作32-255号的拓展ascii码表，我自己重构了一下更好的匹配中文。我的仓库

python ILI9341Fonts-generate.py <ttf_file> <ttf_size> <out_python_file> <Object_name> (--file=|--string== )

例如

python ILI9341Fonts-generate.py  ttf-fonts/FZFSJW.TTF  26 ili-fonts/ZH-CN-SONG.py  SONG     --string    西安电子科技大学

python ILI9341Fonts-generate.py  ttf-fonts/FZFSJW.TTF  26 ili-fonts/ZHCNSONG.py  SONG     --file    contant.txt

表示 ttf文件为 FZFSJW.ttf 字体大小为 26，生成的取模文件为ZHCNSONG.py 内容(字典)为SONG 字符串为 西安电子科技大学 （内容文件 contant.txt）

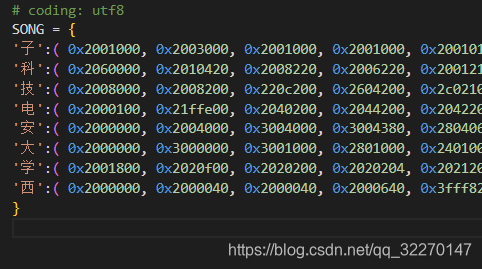

在这里插入图片描述

这个方法依赖于freetype和docopt模块
安装freetype

python -m pip install freetype-py

安装docopt
docopt的依赖模块很多，建议使用conda安装

conda install docopt

main.py文件中导入字体文件即可。

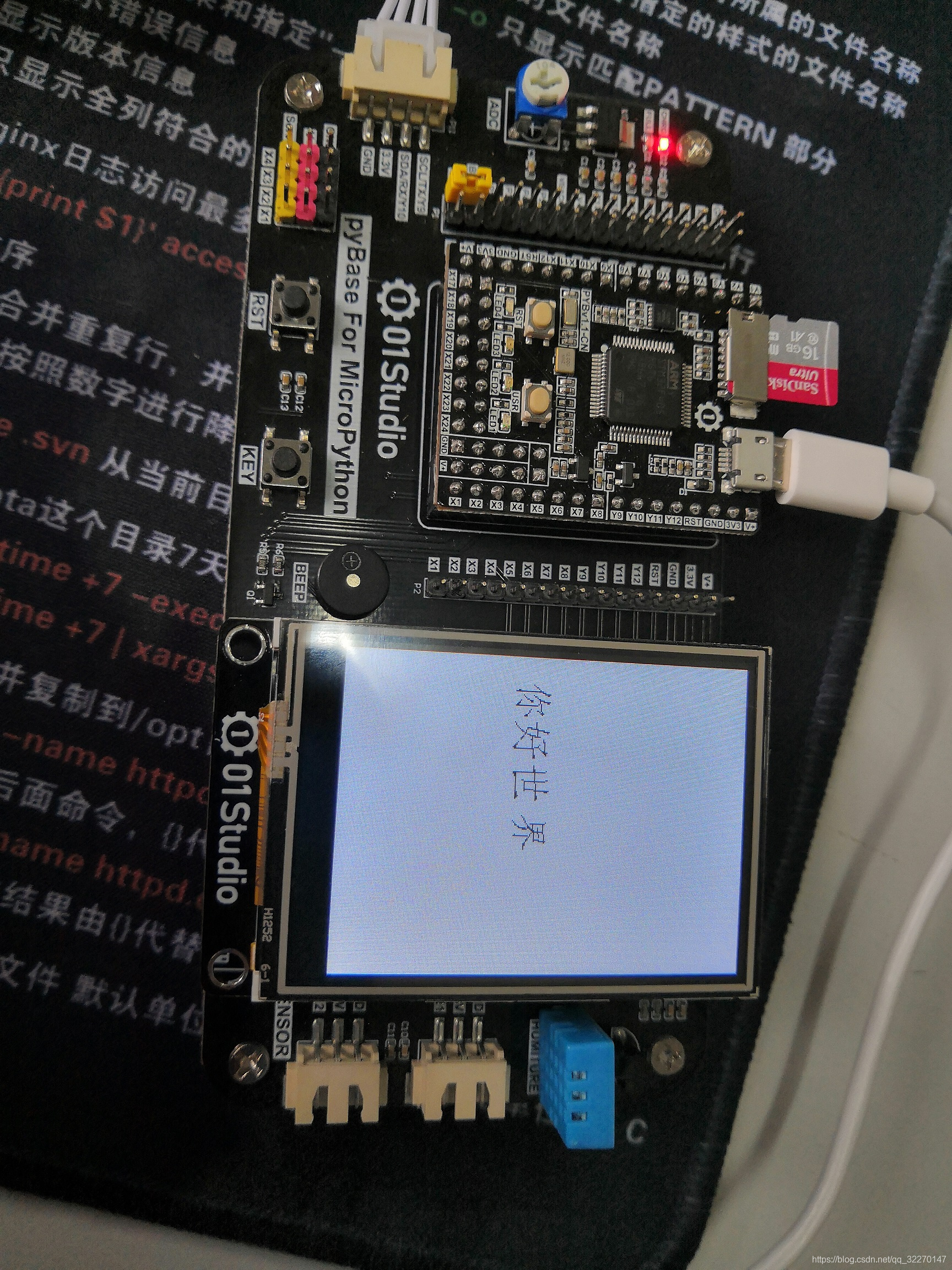

实测
在这里插入图片描述
