Android机型众多，屏幕尺寸、分辨率也有很多种，如何适配各种机型也是Android的技能之一。

适配的目的：

1. 提高图片显示的质量
2. 减少图片的内存占用
3. 减少cpu性能的使用

一·先说mipmap

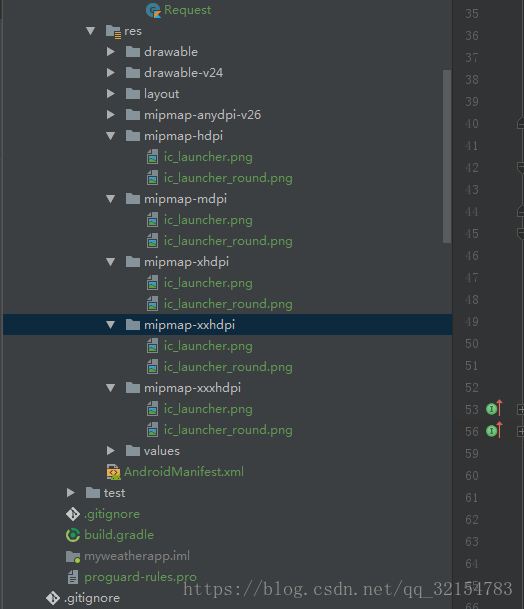

1. Android studio在创建App项目里，自动在res里会创建几个mipmap文件夹，里面是几张icon图标
2. 根据Android官方的描述，mipmap仅仅用于存放APP启动图标，可由Image Asset Studio生成。Image Asset Studio会生成mdpi、hdpi、xhdpi、xxhdpi、xxxhdpi五种尺寸的图标。
3. 自己使用的图片放在对应的drawable文件夹里
4. 图标最好不要随意定义尺寸，分辨率过低会模糊，过高徒增APK包大小。各种密度下的图标建议尺寸为

密度	建议尺寸
mdpi	48*48
hdpi	72*72
xhdpi	96*96
xxhdpi	144*144
xxxhdpi	192*192

二·drawable图片适配

相关概念

dpi
每英寸点数，全称dots per inch。用来表示屏幕密度，即屏幕物理区域中的像素量。高密度屏幕比低密度屏幕在给定物理区域的像素要多。
ppi：物理每英寸的像素，由硬件确定；dpi是由系统根据ppi来确定的。

dp
即dip，全称device independent pixel。设备独立像素，是一种虚拟像素单位，用于以密度无关方式表示布局维度或位置，以确保在不同密度的屏幕上正常显示UI。在160dpi的设备上，1dp=1px。

density
设备的逻辑密度，是dip的缩放因子。以160dpi的屏幕为基线，density=dpi/160。

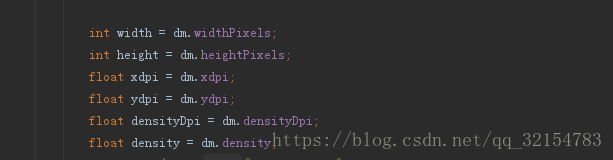

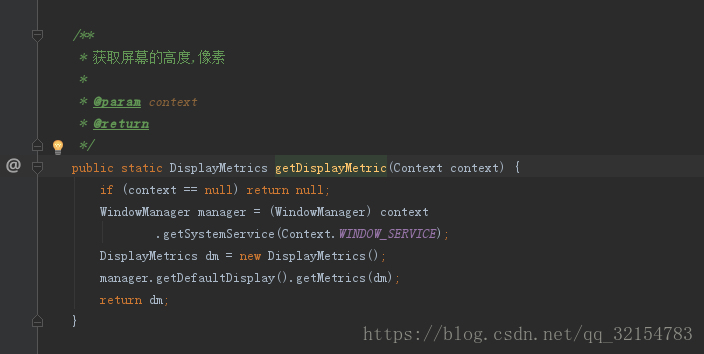

getResources().getDisplayMetrics().density

sp
缩放独立像素，全称scale independent pixel。类似于dp，一般用于设置字体大小，可以根据用户设置的字体大小偏好来缩放。
文字不适应dp的原因，Android可以在设置页面设置字体的大小（型号为：小、中、大，可能还有其他型号大小，中型 1sp = 1dp），修改的就是sp

6种通用密度

Android系统为了简化开发者为多种屏幕设计用户界面的方式，Android将实际屏幕尺寸和范围作了通用规定，称作“根据可用屏幕宽度管理屏幕尺寸的新技术”。
通用密度是以mdpi（中）为基线配置的，此基线基于第一代Android设备（T-Mobile G1）的屏幕配置。
六种通用密度为

密度	dpi范围	dp与px关系（手机通用匹配，不包含全部）
ldpi（低）	~120dpi	（0.75）1dp = 0.75px
mdpi（中）	~160dpi	（1.0）1dp = 1px
hdpi（高）	~240dpi	（1.5）1dp = 1.5px
xhdpi（超高）	~320dpi	（2.0）1dp = 2px
xxhdpi（超超高）	~480dpi	（3.0）1dp = 3px
xxxhdpi（超超超高）	~640dpi	（4.0）1dp = 4px

Android系统图片适配原则

  Android为了更好地优化应用在不同屏幕密度下的用户体验，在项目的res目录下可以创建drawab-[density]（density为6种通用密度名）目录，开发者在进行APP开发时，针对不同的屏幕密度，将图片放置于对应的drawable-[density]目录，Android系统会依据特定的原则来查找各drawable目录下的图片。查找流程为：

1. 先查找和屏幕密度最匹配的文件夹。
   例如，当前设备屏幕密度dpi为160，则会优先查找drawable-mdpi目录；如果设备屏幕密度dpi为420，则会优先查找drawable-xxhdpi目录。
2. 如果在最匹配的目录没有找到对应图片，就会向更高密度的目录查找，直到没有更高密度的目录。
   例如，在最匹配的目录drawable-mdpi中没有查找到，就会查找drawable-hdpi目录，如果还没有查找到，就会查找drawable-xhdpi目录，直到没有更高密度的drawable-[density]目录。
3. 如果一直往高密度目录均没有查找，Android就会查找drawable-nodpi目录。
   drawable-nodpi目录中的资源适用于所有密度的设备，不管当前屏幕的密度如何，系统都不会缩放此目录中的资源。
   因此，对于永远不希望系统缩放的资源，最简单的方法就是放在此目录中；同时，放在该目录中的资源最好不要再放到其他drawable目录下了，避免得到非预期的效果。
   如果在drawable-nodpi目录也没有查找到，系统就会向比最匹配目录密度低的目录依次查找，直到没有更低密度的目录。
   例如，最匹配目录是xxhdpi，更高密度的目录和nodpi目录查找不到后，就会依次查找drawable-xhdp、drawable-hdpi、drawable-mdpi、drawable-ldpi。

图片适配查找流程 与 流程图

流程
  举个例子，假如当前设备的dpi是320，系统会优先去drawable-xhdpi目录查找，如果找不到，会依次查找xxhdpi → xxxhdpi → hdpi → mdpi → ldpi。对于不存在的drawable-[density]目录直接跳过，中间任一目录查找到资源，则停止本次查找。
总结一下图片查找过程：优先匹配最适合的图片→查找密度高的目录（升序）→查找密度低的目录（降序）。

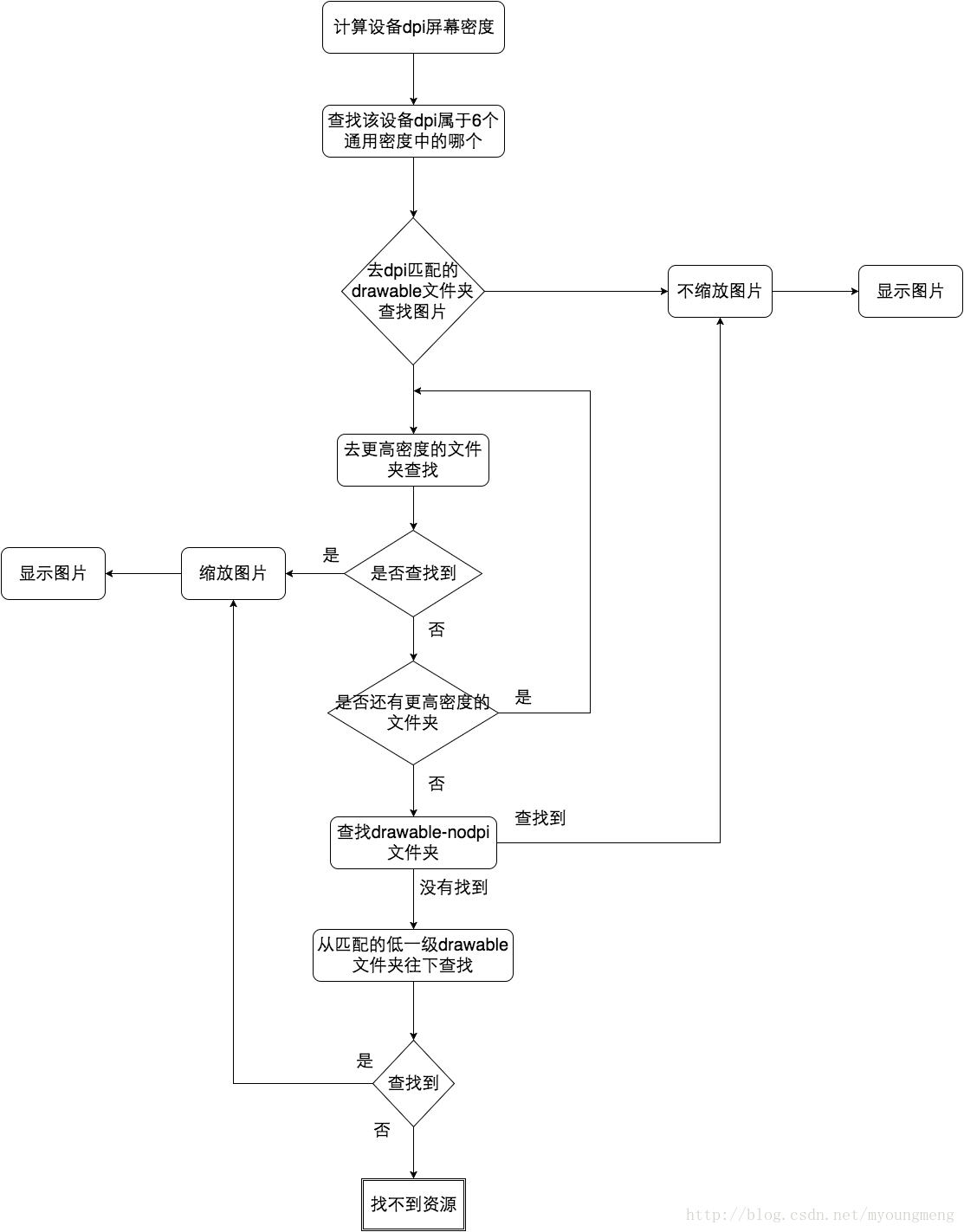

流程图

图片的缩小与放大

  前述说到Android为了能够更好地适配各种屏幕，会依据当前设备的dpi对drawable-[density]目录中的图片进行缩放，那么什么情况下图片被放大，什么情况下图片被缩小呢？
  图片的缩放会消耗一些cpu性能

• 如果图片所在目录为匹配目录，则图片会根据设备dpi做适当的缩放调整。
• 如果图片所在目录dpi低于匹配目录，那么该图片被认为是为低密度设备需要的，现在要显示在高密度设备上，图片会被放大。
• 如果图片所在目录dpi高于匹配目录，那么该图片被认为是为高密度设备需要的，现在要显示在低密度设备上，图片会被缩小。
• 如果图片所在目录为drawable-nodpi，则无论设备dpi为多少，保留原图片大小，不进行缩放。

缩放计算
那么六种通用密度下的缩放倍数是多少呢？以mdpi为基线，各密度目录下的放大倍数（即缩放因子density）如下

密度	放大倍数
ldpi（低）	0.75
mdpi（中）	1.0
hdpi（高）	1.5
xhdpi（超高）	2.0
xxhdpi（超超高）	3.0
xxxhdpi（超超超高）	4.0

缩放倍数（缩放因子）计算方法：对于任意设备，各drawable-[density]目录下的图片放大倍数的计算公式

图片缩放后的内存计算

1. 图片占用的内存与图片显示的控件没有关系。
2. 图片缩小不会增加内存，会增加cpu的消耗。
3. 图片放大增加内存，增加cpu的消耗。
4. 如果图片显示控件的宽高 比 加载到内存的图片宽高（缩放后的图片）更大，则图片会失真

图片内存与宽高的关系：
- 图片内存占用 = bitmap width * bitmap height * 颜色深度(单位Byte)
- 图片的宽高与图片的原始宽高、图片在哪个文件夹、设备dpi有关
- bitmap width = 原始宽高 * 设备dpi / 图片所在文件夹dpi

切图与放的位置

  关于切图的选取，Android官方给的建议，各种密度都给出一套图，分别放置在对应的drawable目录下，这种适配是最好的。但也存在问题，一是这种方式会增大安装包的大小；二是很多公司UI在出图时只会出一套。

  在这种情况下，怎么使用好这一套切图呢？由于目前的Android智能手机的屏幕基本都在1080p了，屏幕的dpi多数都处于320~480，为了更好地适配，同时为了节省内存成本，建议将切图放置在drawable-xxhdpi目录，同时建议UI针对该密度的设备设计切图。

Android TV切图

电视的dpi一般都较低

机顶盒切图放置位置和手机不同

1. 在TV盒子上，UI 按照给手机出切图的方式导出的 xxhpi、xhdpi、hdpi、mdpi等切图，不能直接放置在对应 dpi 的 drawable 目录下。
2. 比如，UI 以 1080 * 1920 为基准，导出的一比一的切图，在手机上，对应的是 xxhdpi，因放置到手机的 drawable-xxhdpi 文件夹中。而在机顶盒上（假设机顶盒分辨率为 1280 * 720 160dpi 或 1920 * 1080 240dpi），对应的应该是 hdpi，因放置到 drawable-hdpi 文件夹中，机顶盒需要其他切图，应该以 hdpi 为基准进行放大或缩小出图。

总结：
  为了适配大部分机顶盒，UI 应该按照 1920 * 1080 出图，1920 * 1080 效果图导出的1比1的切图，对应的是 hdpi (而非手机开发时候的 xxhdpi)。给 drawable-xhdpi、drawable-hdpi、drawable-mdpi 的切图。编码时，在 value-w1280p、 value-w960p 下分别设不同的值(value-w960p 下的值可按 value-w1280p 中的值等比例缩放获得)。
