香橙派Pi5基于Qt5的GPIO操作

文章目录

前言

最近购买了一块香橙派Pi5的开发板，这款开发板不仅性能上较上一代的Pi4提升了很多，而且价格也非常亲民，属实是国货之光。

一、wiringOP是什么

wiringOP是适用于大部分瑞芯微处理器的GPIO控制模块，可以控制引脚的通断等操作。

二、wiringOP步骤

1.下载库

OrangePi的官方说明书中并没有找到Linux相关的GPIO列子，看来Pi5的说明书还不够完善啊，好在其他RK3588友商的帮助下我顺利地找到了兼容RK3588S的GPIO库，虽然也是Orangepi发布的源，下面是wiringOP下载方式：

git clone https://github.com/orangepi-xunlong/wiringOP.git

2.编译安装库

挂载到目录中：

cd ./wiringOP

清空库：

./build clean

编译库：

./build

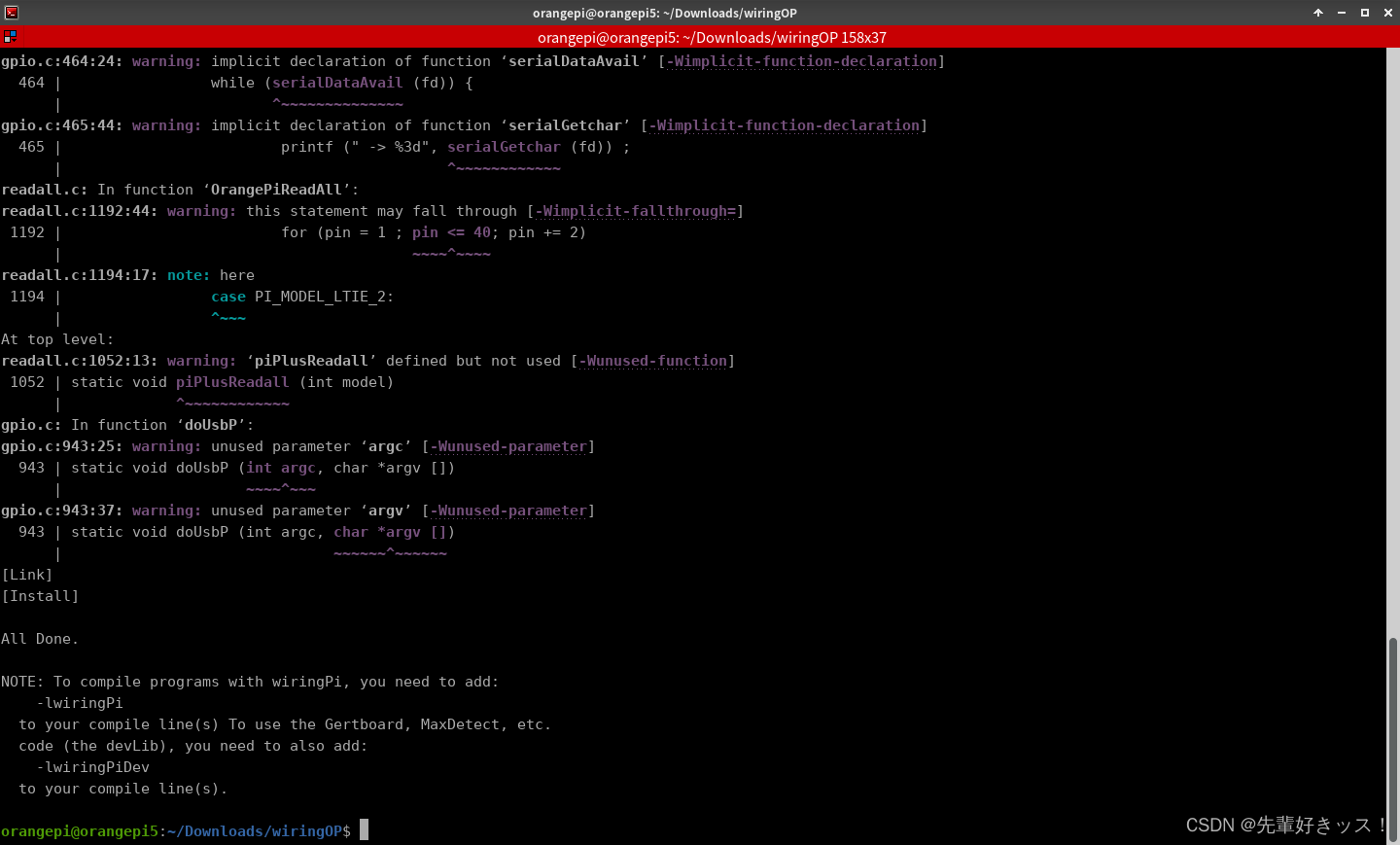

编译完成后效果
在这里插入图片描述

3.编译安装devLib和wiringPi

经过此步可以把libwiringPiDev.so文件安装到我们的/usr目录下面去

cd ./devLib && sudo make -j4 && sudo make install && cd ..

这个操作和上一步操作一样，经过此步骤libwiringPi.so的依赖已经安装到了我们的/usr目录下

cd ./wiringPi && sudo make -j4 && sudo make install && cd ..

编译完成后的效果:

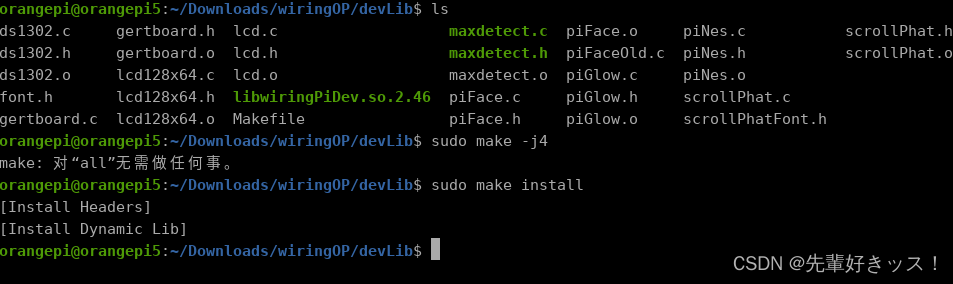

devLib完成效果
在这里插入图片描述

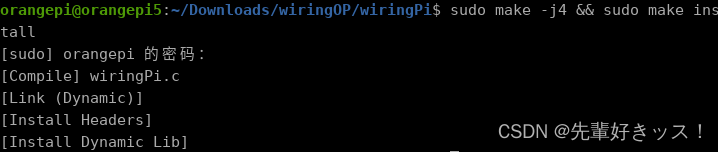

wiringOP完成后的效果
在这里插入图片描述

三、Qt配置wiringOP

PS：请务必在sudo模式下运行Qt否则无法使用到GPIO

1.配置Qt工程文件

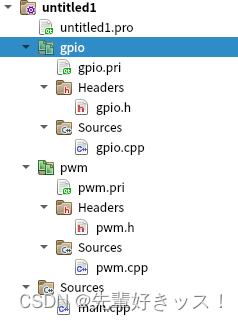

下面是我的工程文件的目录
在这里插入图片描述

2.配置.pro

QT -= gui
#如果有GUI需要请把-改成+
CONFIG += c++11 console
CONFIG -= app_bundle

# You can make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0

SOURCES += \
        main.cpp

# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target


include(./pwm/pwm.pri)
include(./gpio/gpio.pri)

unix:!macx: LIBS += -L$$PWD/../../../usr/local/lib/ -lwiringPiDev

INCLUDEPATH += $$PWD/../../../usr/local/include
DEPENDPATH += $$PWD/../../../usr/local/include

unix:!macx: LIBS += -L$$PWD/../../../usr/local/lib/ -lwiringPi

INCLUDEPATH += $$PWD/../../../usr/local/include
DEPENDPATH += $$PWD/../../../usr/local/include

unix:!macx: LIBS += -L$$PWD/../../../usr/lib/aarch64-linux-gnu/ -lcrypt

INCLUDEPATH += $$PWD/../../../usr/lib/aarch64-linux-gnu
DEPENDPATH += $$PWD/../../../usr/lib/aarch64-linux-gnu

unix:!macx: PRE_TARGETDEPS += $$PWD/../../../usr/lib/aarch64-linux-gnu/libcrypt.a

3.配置.pri

gpio.pri

HEADERS += \
    $$PWD/gpio.h

SOURCES += \
    $$PWD/gpio.cpp

pwm.pri

HEADERS += \
    $$PWD/pwm.h

SOURCES += \
    $$PWD/pwm.cpp

四、程序代码

gpio.h

#ifndef GPIO_H
#define GPIO_H

#include <stdio.h>
#include <wiringPi.h>
#include <iostream>

class gpio
{
public:
    gpio(int gpio_pin,int gpio_state);
    ~gpio();

    int initGPIO();
    void digitalPin(bool state);
private:
    /*gpio_state
     *
    *INPUT              0
    *OUTPUT             1
    *PWM_OUTPUT         2
    *GPIO_CLOCK         3
    *SOFT_PWM_OUTPUT    4
    *SOFT_TONE_OUTPUT	5
    *PWM_TONE_OUTPUT    6
    *
    **/
    int gpio_pin;
    int gpio_num;
    int gpio_state;
private:
    int getGPIONum();
};

#endif // GPIO_H

gpio.cpp

#include "gpio.h"

/**
*
*The GPIO constructor function realized in here
*
*Description:The function will inital Gpio's pin,
*state and num that it can check this Gpio's num
*satisfied with your board or it will exit this
*function.
*
*Design by :    shirakami
*Update date:   2023-2-25
**/
gpio::gpio(int gpio_pin,int gpio_state)
{
    this->gpio_pin=gpio_pin;
    this->gpio_state=gpio_state;
    this->gpio_num=getGPIONum();
    if(this->gpio_num==-1){
        std::cout<<"Failed to get the number of GPIO"<<std::endl;
        exit(-1);
    }
}

/**
*
*The GPIO inital function realized in here
*
*Description:The function will inital Gpio's pinMode
*and then the wiringPiSetup() function return a type
*of bool.
*
*Example:if(initGPIO()==-1) {
*   exit(-1);
*}
*
*Design by :    shirakami
*Update date:   2023-2-25
**/
int gpio::initGPIO(){
    pinMode(this->gpio_pin,this->gpio_state);
    return wiringPiSetup();
}

/**
*
*The GPIO inital function realized in here
*
*Description:You shall set your GPIO's property
*in constructor function this function will call
*back these property in class.
*
*Example:digitalPin(state);
*
*Design by :    shirakami
*Update date:   2023-2-25
**/
void gpio::digitalPin(bool state){
    digitalWrite(this->gpio_pin,state);
}

int gpio::getGPIONum(){
    int model=-1;
    piBoardId(&model);

    switch (model) {
        case PI_MODEL_3:
        case PI_MODEL_LTIE_2:
        case PI_MODEL_ZERO:
        case PI_MODEL_ZERO_PLUS_2:
        case PI_MODEL_ZERO_PLUS:
        case PI_MODEL_4_LTS:
        case PI_MODEL_800:
        case PI_MODEL_5:
            return 17;
            break;
        case PI_MODEL_ZERO_2:
            return 21;
            break;
        case PI_MODEL_WIN:
        case PI_MODEL_PRIME:
        case PI_MODEL_PC_2:
        case PI_MODEL_H3:
        case PI_MODEL_RK3399:
        case PI_MODEL_4:
            return 28;
            break;
        case PI_MODEL_R1_PLUS:
            return 8;
            break;
        default:
            std::cout<<"Oops - unable to determine board type... model;"<<model<<std::endl;
            return -1;
            break;
    }
}

pwm.h

#ifndef PWM_H
#define PWM_H

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>

class pwm
{
public:
    pwm(int pwm_pin,int pwm_width,int pin_mode=SOFT_PWM_OUTPUT);
public:
    int initPWM();
    void startPWM();
private:
    /**PIN_MODE
    *INPUT              0
    *OUTPUT             1
    *PWM_OUTPUT         2
    *GPIO_CLOCK         3
    *SOFT_PWM_OUTPUT    4
    *SOFT_TONE_OUTPUT	5
    *PWM_TONE_OUTPUT    6
    *
    **/
    int pwm_pin;
    int pin_mode;
    int pwm_width;
};

#endif // PWM_H

pwm.cpp

#include "pwm.h"

/**
*
*The PWM inital function realized in here
*
*Description:The function will inital PWM's
*pwm_pin,pwm_width,pin_mode that it can check
*this PWM's num satisfied with your board or
*it will exit this function.The pin_mode is
*default equal to 2.
*
*Design by :    shirakami
*Update date:   2023-2-25
**/
pwm::pwm(int pwm_pin,int pwm_width,int pin_mode)
{
    this->pwm_pin=pwm_pin;
    this->pin_mode=pin_mode;
    this->pwm_width=pwm_width;
}


int pwm::initPWM(){
    return wiringPiSetup();
}

/**
*
*The PWM inital function realized in here
*
*Description:The function will inital Gpio's pinMode
*and then the wiringPiSetup() function return a type
*of bool.
*
*Example:startPWM()
*
*Design by :    shirakami
*Update date:   2023-2-25
**/
void pwm::startPWM(){
    pinMode (this->pwm_pin, this->pin_mode) ;
    pwmWrite (this->pwm_pin, this->pwm_width) ;
}

main.cpp

#include <QCoreApplication>
#include <pwm/pwm.h>
#include <gpio/gpio.h>

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);
    pwm* PWM=new pwm(16,500);

    if(PWM->initPWM()==-1){
        std::cout<<"Oops !!! exit pwm mode"<<std::endl;
        exit(-1);
    }
    PWM->startPWM();

    gpio* GPIO=new gpio(0,1);
    if(GPIO->initGPIO()==-1){
        std::cout<<"Oops !!! exit gpio mode"<<std::endl;
        exit(-1);
    }
    GPIO->digitalPin(true);

    std::cout<<"success start with pwm and gpio"<<std::endl;
    return a.exec();
}

五、引脚图

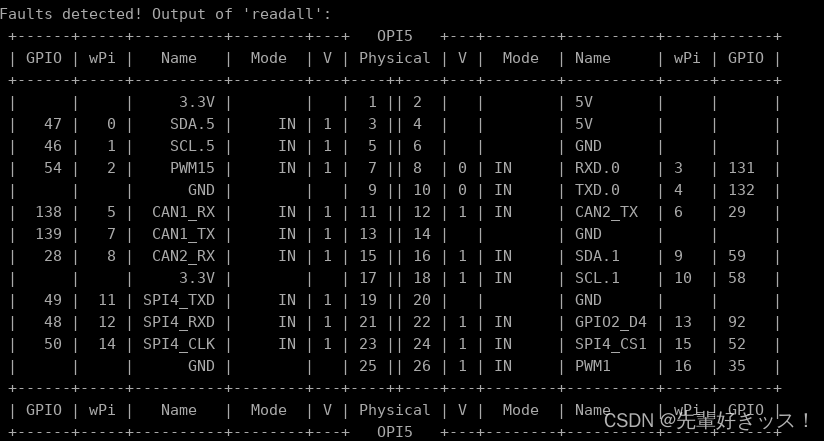

输入命令就可以查看引脚图了:

gpio readall

需要注意的是我们使用对应的引脚标号的模式是默认wPi的模式，比如我们让0号引脚通入高电平，这时候就是对应到图片中左上角第二个电平被拉高了。
在这里插入图片描述

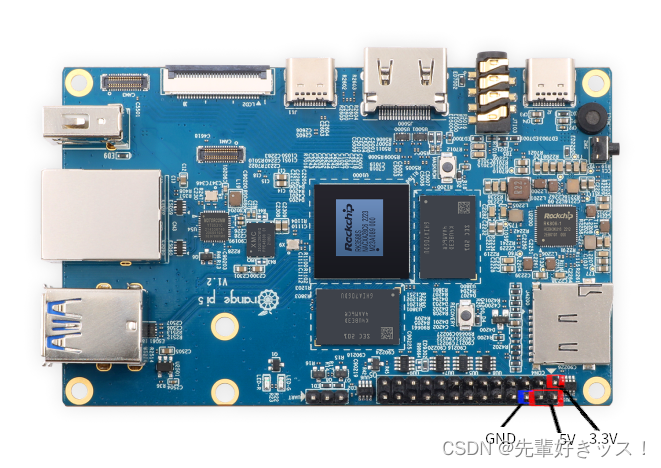

实物图对应：
在这里插入图片描述

六、运行程序

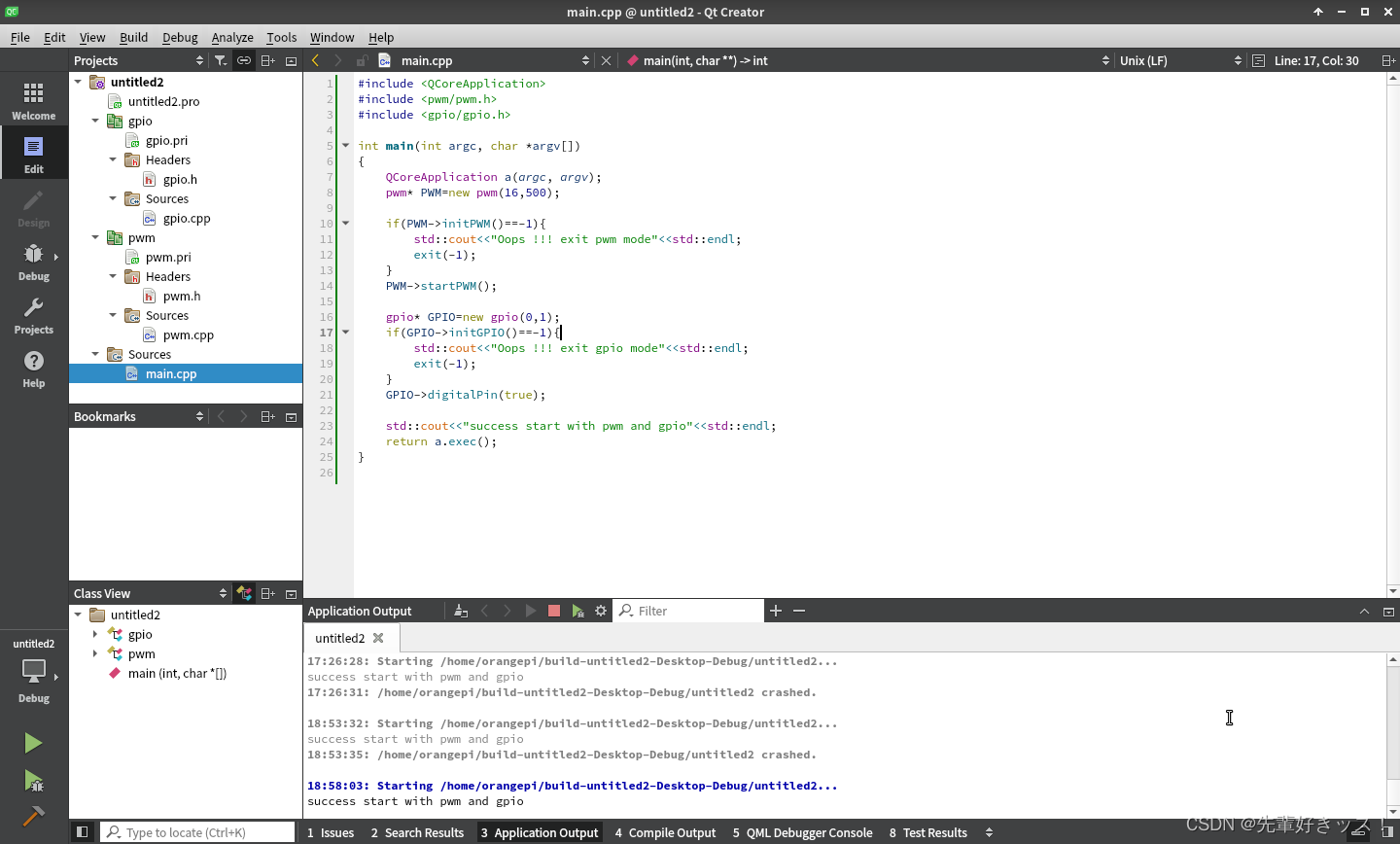

程序运行结果在这里插入图片描述

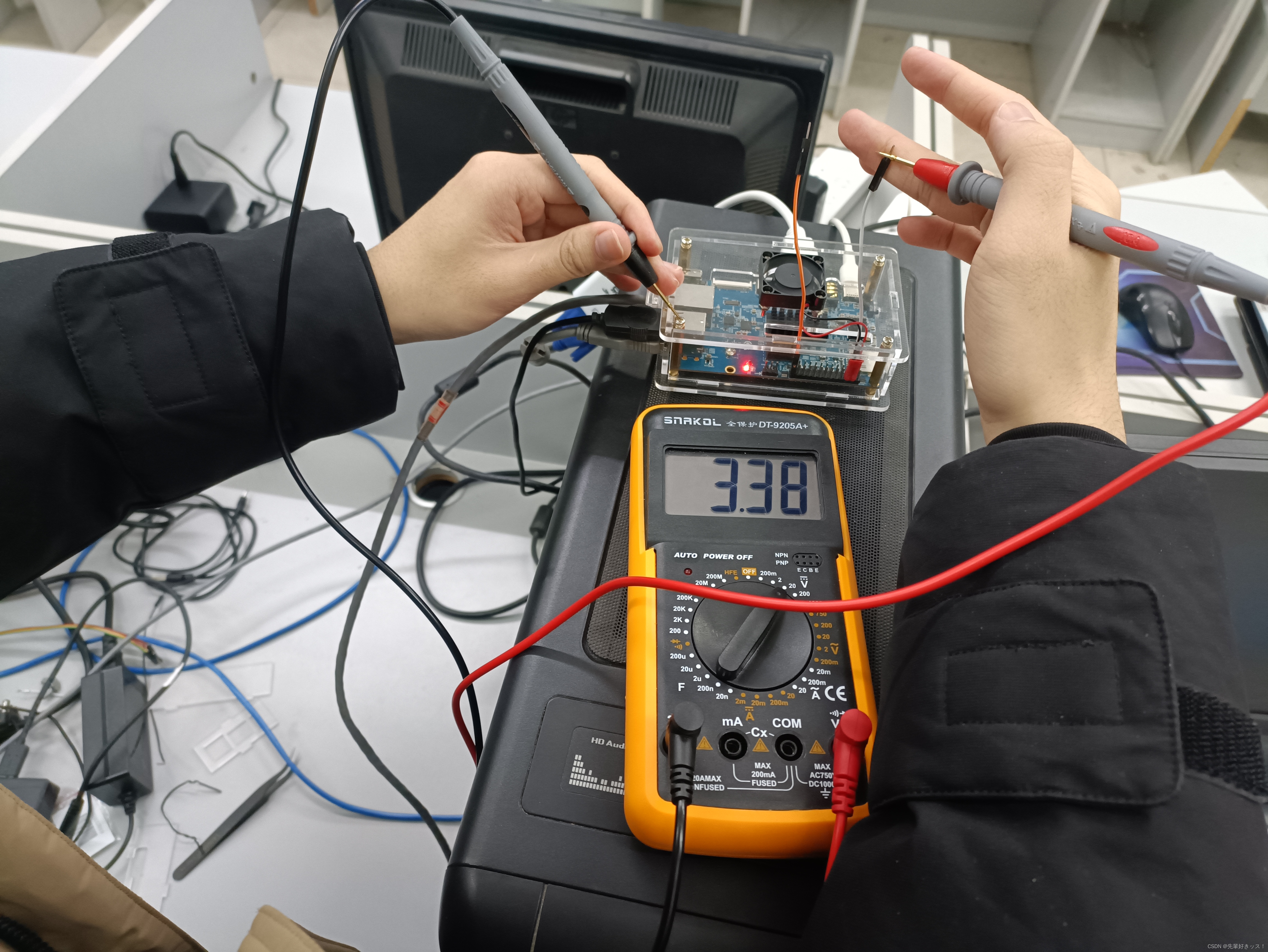

设置pin0的引脚为高
在这里插入图片描述

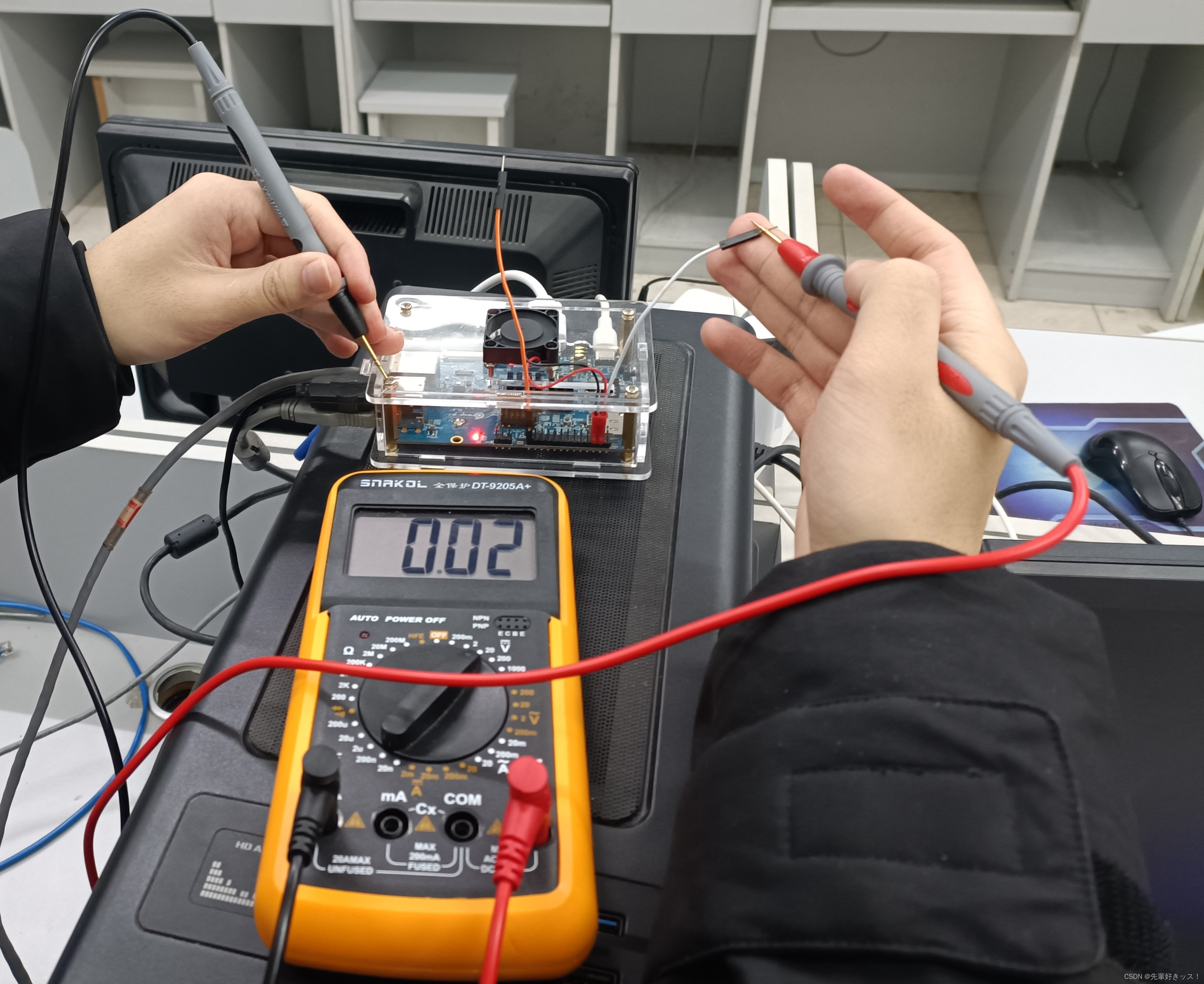

设置pin0引脚为低
在这里插入图片描述

总结

wiringOP很多地方还是和wiringPi非常相似的，官方的例程下也有很多提供很多gpio硬件驱动的例子，但是比较遗憾的是香橙派Pi5并不支持硬件输出pwm所以只能使用SOFT_PWM_OUTPUT实现软件模拟PWM，因为我没有示波器没有办法测试到pwm波形，有能力的朋友请自行测试一下。在万用表测试下GPIO的高电平为3.3v，盲猜应该电流无法直接驱动继电器，可能需要外接一个7407N的芯片拉高引脚的电流。
