应用程序APP调用open() read() write()等函数进入到内核,这些函数是在C库中实现的,内核跟据相关属性调用系统调用sys_open(),sys_read()等,系统调用根据你打开文件的属性去找到对应的更底层的驱动程序,录入字符设备,块设备等。例如app调用open()打开LED灯,open()会一直调用到底层的LED驱动程序led_open,这中间是怎么实现的?下面以一个简单的驱动程序,分析一下字符设备驱动框架。
一、底层LED驱动程序
最简单的驱动框架:
1.首先先要实现led_open(),led_write(),led_read(),这几个函数,上层应用程序调用时进行哪些对应的操作。
2.上面几个函数如何告诉给内核,之前说过驱动属于内核的一部分,需一起使用。内核系统调用时最后会调用相应的驱动程序,所以实现这几个函数后,需要注册到内核里去。
怎么注册??

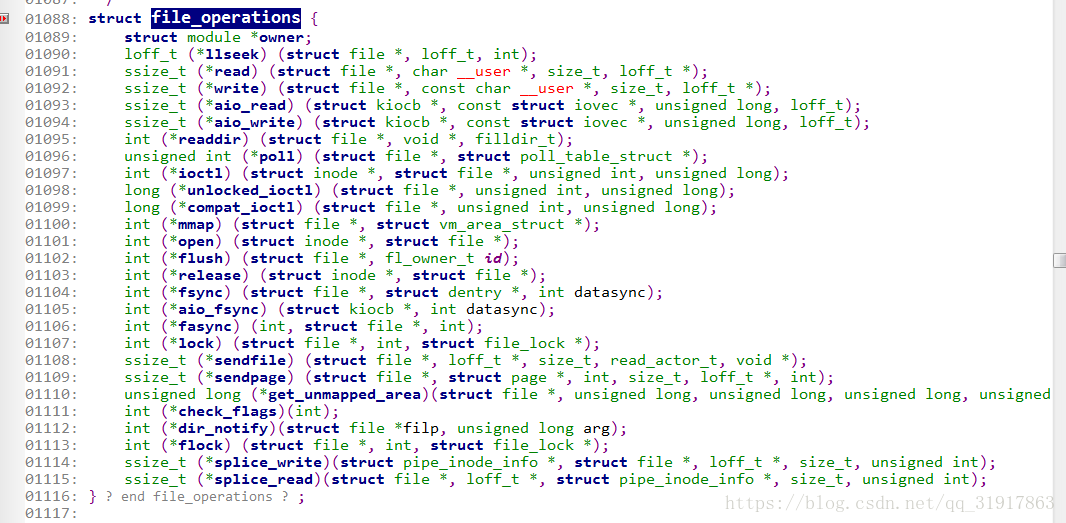

内核中有一个结构体file_operations,定义一个该类型的结构体,然后填充需要使用到的接口,然后使用register_chrdev()注册到内核。内核中file_operations结构体如下:应用程序有什么接口可调用,file_operations中就有与之对应的成员。
由于有很多不同的驱动设备,所在注册时需自己定义一个函数修饰下注册函数以区分开,一般叫驱动入口函数。例如本例是int first_drv_init(void),向内核安装驱动时,直接调用module_init(first_drv_init);
安装驱动时module定义一个结构体,该结构体中有一个函数指针,指向first_drv_init,安装时,内核自动找到该结构体,并调用函数指针,执行驱动入口函数,将static struct file_operations first_drv_fops结构体告诉内核。
再来具体说下驱动注册函数: register_chrdev(major, "first_dev", &first_drv_fops);
major:主设备号
"first_dev":驱动名字
&first_drv_fops:填充的file_operations结构体
主设备号在这里很重要,内核中会专门存储不同主设备号对应的设备结构体,调用 register_chrdev()时,把填充的file_operations结构体放到内核中与major对应的位置。
上层应用程序app在执行 open("/dev/xxx")时,会打开一个设备文件,包含了该设备的属性,其中最重要的属性:设备类型和主设备号。
VFS层根据设备类型和主设备号找到对应的file_operations结构体,调用已经实现了的驱动函数。
