AD18原理图快捷键与编译检查

不管你活多久，头20年总是最长的半生。
经历时如此，追忆时亦然；
记忆里充满早年的影子，
盖过了此后的经年累月。
是一种错觉，
也是大脑的神奇之处。

---

‌莱姆利奇公式‌是由辛辛那提大学的罗伯特·莱姆利奇提出的，用于量化人们主观感受的时间流逝速度。该公式表明，随着年龄的增长，人们会感觉时间过得越来越快。

莱姆利奇公式的基本思想是：随着年龄的增长，每年在人生总时长中的比例逐渐减小，因此人们会感觉时间过得更快。具体来说，当一个人年轻时，每一年的体验都非常重要，占生命的比例较大；而随着年龄增长，每一年的重要性相对减小，因此感觉时间过得更快。
简单说：先估计一下自己的寿命，用你的实际年龄除以那个估值，你得到了一个百分数，代表着你已经走完的人生岁月。现在，将那个百分数开平方，得到一个新的百分数，那便是你的主观年龄。可以计算一下，不过，小心，别吓着！比如你40岁了，预计能活到80岁，算下来，你在40岁时便主观感觉生命已流逝了70%！尽管还有40年的阳寿，但感觉就只剩30%的寿命了，心酸泪奔呀！
莱姆利奇通过一系列计算和实验，发现人们在年轻时感觉时间过得较慢，但随着年龄增长，时间的流逝速度会逐渐加快。
感觉蛮有意思，为了方便，就写了下面程序，可下载测着玩。
https://wwzf.lanzouv.com/iTAGg2iy3eah 密码:8ow1

---

一、原理图快捷键
绘制原理图设置：Option-Document Options：OD
捕获网格、电气网格和可视网格，快捷键G进行切换
可视网格可以打开或关闭，命令为View-Grids-Toggle Visible Grid：VGV
捕获网格参数：View-Grids-Set Snap Grid：VGS
放置状态下单击TAB键可以设置元件属性
选中这条导线，呈绿色选中状态，再次单击导线中需要编辑的分支，选中部分会变成红色编辑状态。
原理图元件命名管理器:Tools——Annotation——Annotate Schematic:TAA
坐标快速查错Jump-Location:JL
设置标记点，Jump-Set Location Marks:Jk。Jump-Location Marks:JM跳转设置标记点
多原理图放置图纸方块图:Place-Sheet Symbol:PS：更详细操作参考上文教程
单击选中该电容，按住Shift键并长按鼠标左键拖动该电容，可以实现递增复制，得到第二个电容。
导线:Place——Wire:PW
悬空的引脚，使用Place——Directives——Generic NO ERC:PVN 防止编译悬空引脚报错。
封装管理器：Tools——Footprint Manager：TG
原理图编译：Compile——Compile：CC，无驱动源的警告，可以忽略。
原理图导入PCB：Design——Update PCB：DU
BOM表清单：Reports-Bill of Materials：RI，进行参数设置。
输出PDF：File-Smart PDF：FM，

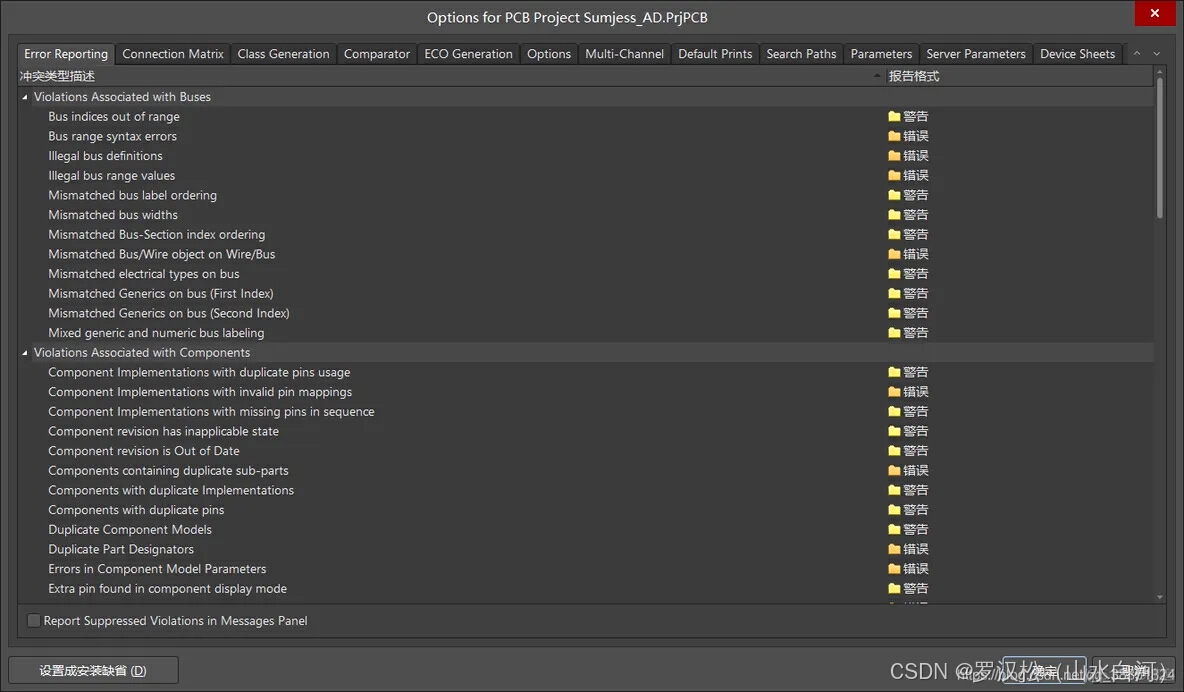

二、编译


常用设置：
【1】Duplicate Part Designators :存在重复的元件位号

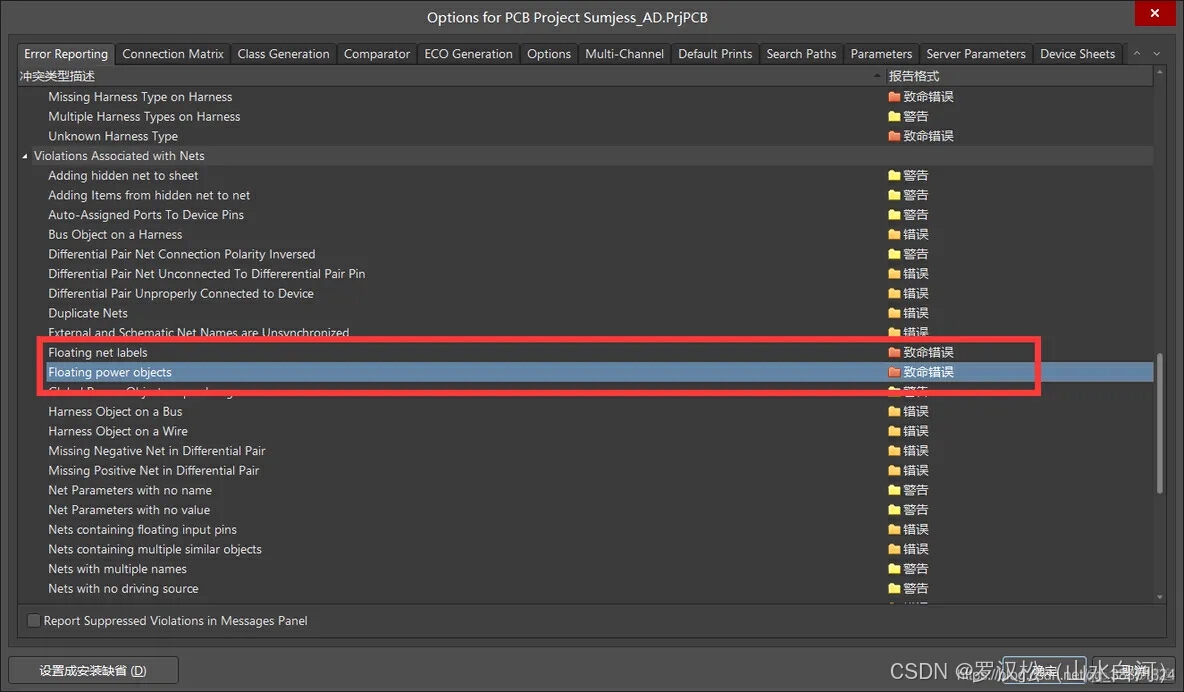

【2】Floating Net Labels :网络悬浮

【3】Floating Power Objects :存在悬浮的电源端口

【4】Nets with only one pin :存在单端网络
