PCIE系统标准体系结构解读(四)：体系结构概述之处理层数据包

1.4.1 TLP 的结构

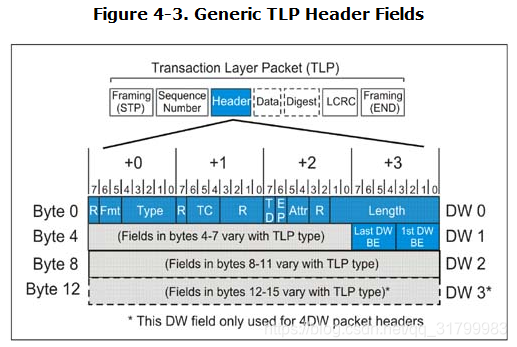

通用 TLP 头的格式：下图展示了一个 3DW 头的格式内容。



头字段	头位置	字段用途
Lenth[9:0]	字节3的7:0 字节2的1:0	TLP 数据有效载荷的传送大小，以DW为单位，最大为 1024 DW。编码：00 0000 0001b = 1DW;00 0000 0010b = 2DW;…;11 1111 1111b = 1023DW;00 0000 0000b = 1024W
Attr	字节2的比特5:4	bit5:灵活的顺序，设置为1时，对于此TLP，允许使用PCI-X的灵活顺序。设置为0，则使用PCI的严格顺序。 bit4:不侦测，设置为1时，表明请求者对于此TLP不存在主机缓存一致性的问题。引起处理器缓存侦测一致性不需要系统硬件，设置为0时，要求进行PCI类型的缓存侦测保护
EP(中毒数据)	字节2的比特6	设置为1时，尽管允许正常完成事务，但伴随此数据应该是被认为时无效的
TD(摘要字段存在)	字节2的比特7	如果设置为1，可选的一个双字的TLP摘要字段要包含在TLP中，而且该TLP包含ECRC值。
TC(流量类别)[2:0]	字节1的比特6:4	000b=流量类别0(默认) 111b=流量类别7
Tpye[4:0](类型)	字节0 的比特4:0	编码此TLP使用的事务变体。类型字段和Fmt[1:0]字段用来指定事务的类型、头的大小、数据有效载荷是否存在等。
Fmt[1:0](格式)	字节0的比特6:5	编码有关头大小以及数据有效载荷是否该TLP的一部分等信息：00b-3DW头，没有数据；01b-4DW，没有数据；10b-3DW头，有数据；11b-4DW头，有数据
第一个DW字节允许	字节7的比特3:0	这4个比特一对一映射到有效载荷第一个双字中的各字节。 比特3=1：第一个双字中的字节3有效，否则无效； 比特2=1：第一个双字中的字节2有效，否则无效； 比特1=1：第一个双字中的字节1有效，否则无效； 比特0=1：第一个双字中的字节0有效，否则无效。
最后一个DW字节允许	字节7的比特7:4	这4个比特一对一映射到有效载荷最后一个双字中的各字节。 比特3=1：最后一个双字中的字节3有效，否则无效； 比特2=1：最后一个双字中的字节2有效，否则无效； 比特1=1：最后一个双字中的字节1有效，否则无效； 比特0=1：最后一个双字中的字节0有效，否则无效。

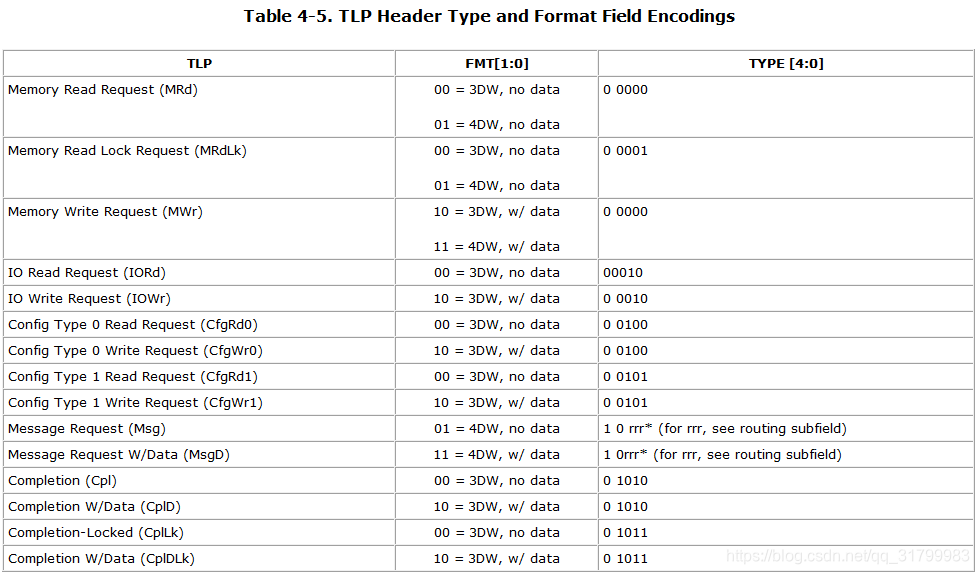

1.4.2 头类型/格式字段的编码

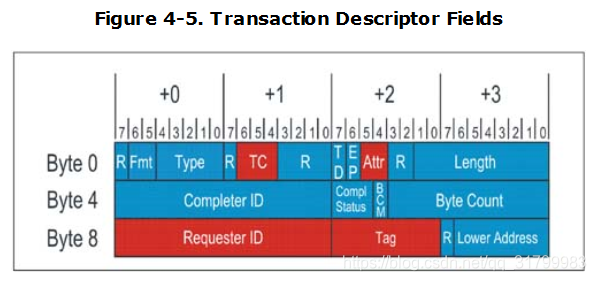

1.4.3 事务描述符字段

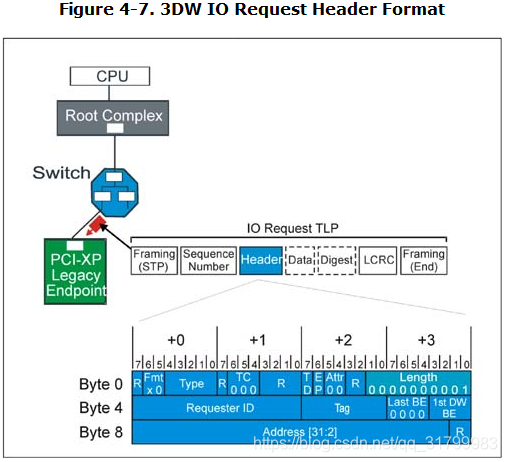

1.4.4 IO 请求



字段名	头字节/比特	用途
Lenth[9:0]	字节3的比特7:0 字节2的比特1:0	DW为单位，数据有效载荷的大小。对于IO请求，这个字段总为1。
Attr[1:0]	字节2的比特5:4
