第7关：子图绘制

任务描述

本关任务：读取 “各站点各时刻进出站客流数据.xlsx”，将 155、157、151、123 四个站点在各时刻的进站客流，用一个 2*2 的子图，绘制其线性图。

相关知识

为了完成本关任务，你需要掌握：1.如何读取数据和切片，2.如何绘制子图。

读取数据并切片

1. data=pd.read_excel('各站点各时刻进出站客流数据.xlsx')
2. #获取站点155,157,151,123各时刻进站人数
3. intf155=data.loc[data['站点编号']==155,['站点编号','时刻','进站人数']]

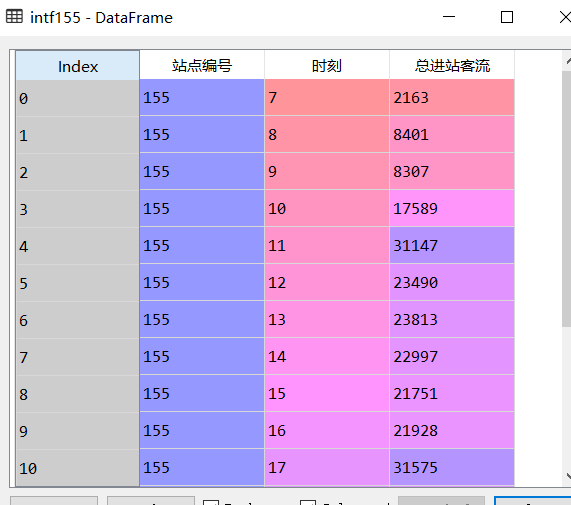

输出：

绘制子图

子图是指在同一个绘图界面上，绘制不同类型的图像。通过子图，可以在同一个界面上实现多种不同类型图像之间的比较，从而提高了数据的可读性和可视化效果。subplot()函数，其调用形式为将figure画布分成a行b列矩阵形式的方格图形，并在第c个方格图形（按行顺序数）上绘制图像。注意：绘制子图时可能存在坐标轴距直接重叠，可以使用排版设置tight_layout()函数自动调整子图参数。 示例如下：

1. #绘制2*2的子图
2. #绘制第一个子图，站点155
3. plt.subplot(2,2,1)
4. #定义x1,y1
5. x1=intf155.iloc[:,1]
6. y1=intf155.iloc[:,2]
7. #绘制线性图
8. plt.plot(x1,y1)
9. #设置x,y轴标签
10. plt.xlabel('时刻')
11. plt.ylabel('进站人数')
12. #第一个子图标题
13. plt.title('155各时刻进站客流')
14. #排版设置
15. plt.tight_layout()

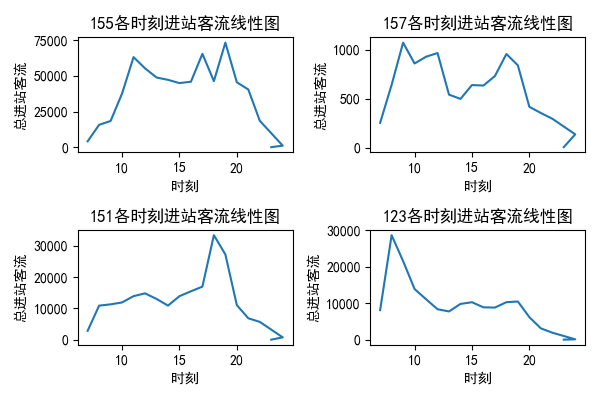

输出：

编程要求

根据提示，在右侧编辑器补充代码，并绘制出子图。

测试说明

平台会对你编写的代码进行测试：

---

开始你的任务吧，祝你成功！

import matplotlib.pyplot as plt
import pandas as pd
import warnings

plt.rcParams['font.sans-serif']=['simhei']
plt.rcParams['font.family']='sans-serif'
warnings.filterwarnings('ignore')

#********** Begin *****
#读取“各站点各时刻进出站客流数据.xlsx”，获得 155、157、151、123
#四个站点在各时刻的进站客流，用一个 2*2 的子图，绘制其线性图。
def plot_data(station_id, subplot_id):
    intf = data.loc[data['站点编号']==station_id,['时刻','总进站客流']]
    plt.subplot(2,2,subplot_id)
    plt.plot(intf.iloc[:,0], intf.iloc[:,1])
    plt.xlabel('时刻')
    plt.ylabel('总进站客流')
    plt.title(f'{station_id}各时刻进站客流线性图')
    plt.tight_layout()

data = pd.read_excel('各站点各时刻进出站客流数据.xlsx')
plt.figure(figsize=(6,4))

def test():
    plot_data(155, 1)
    plot_data(157, 2)
    plot_data(151, 3)
    plot_data(123, 4)
    plt.savefig("学员4.7/4个站点各时刻进站客流子图.png")

#最后，采用plt.savefig函数保存图片，文件路径如下："学员4.7/4个站点各时刻进站客流子图.png"
#********** End **********#
