NetAnim使用

NetAnim在NS3中的使用

在NS3提供的实例first.cc，生成NetAnim所需要xxx.xml文件。

在first.cc中的Run()函数之前加代码

#include "ns3/netanim-module.h"  //头文件

AnimationInterface anim("first.xml");
anim.SetConstantPosition(nodes.Get(0),10.0,10.0); //在画布中节点0的位置上
anim.SetConstantPosition(nodes.Get(1),20.0,20.0);

保存，执行first.cc，在文件夹中发现first.xml文件。

./waf --run scratch/first
cd ..
cd netanim-3.108/
./NetAnim

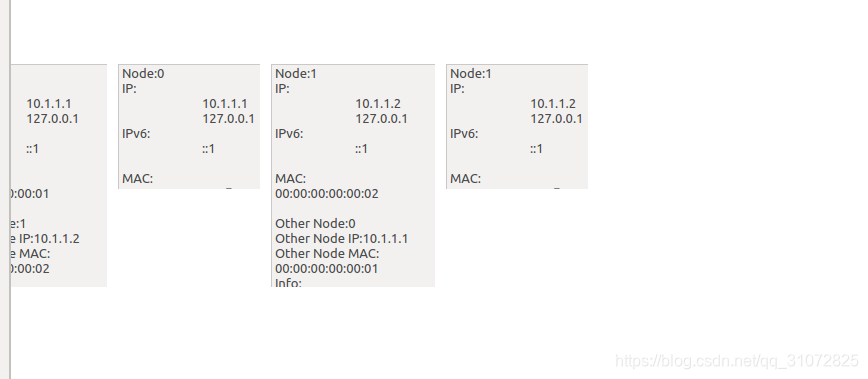

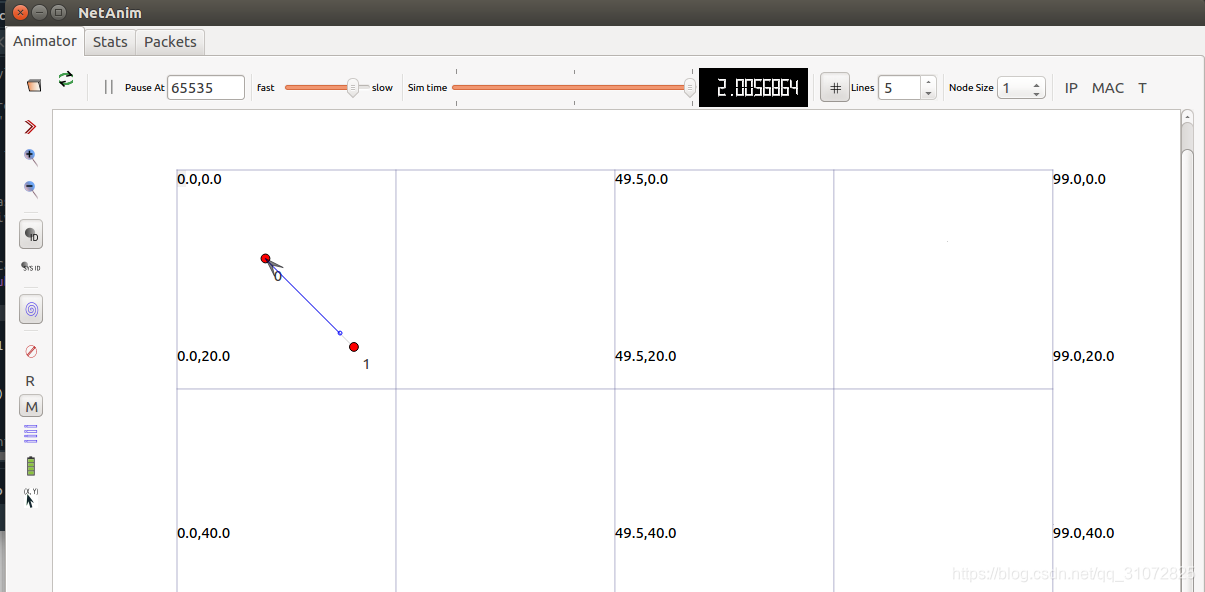

然后选择文件打开xml文件，如图所示。同时也可以看到包的发送过程，节点的信息等。

如果，没有NetAnim。可以执行命令安装

sudo apt install NetAnim
