UML学习总结

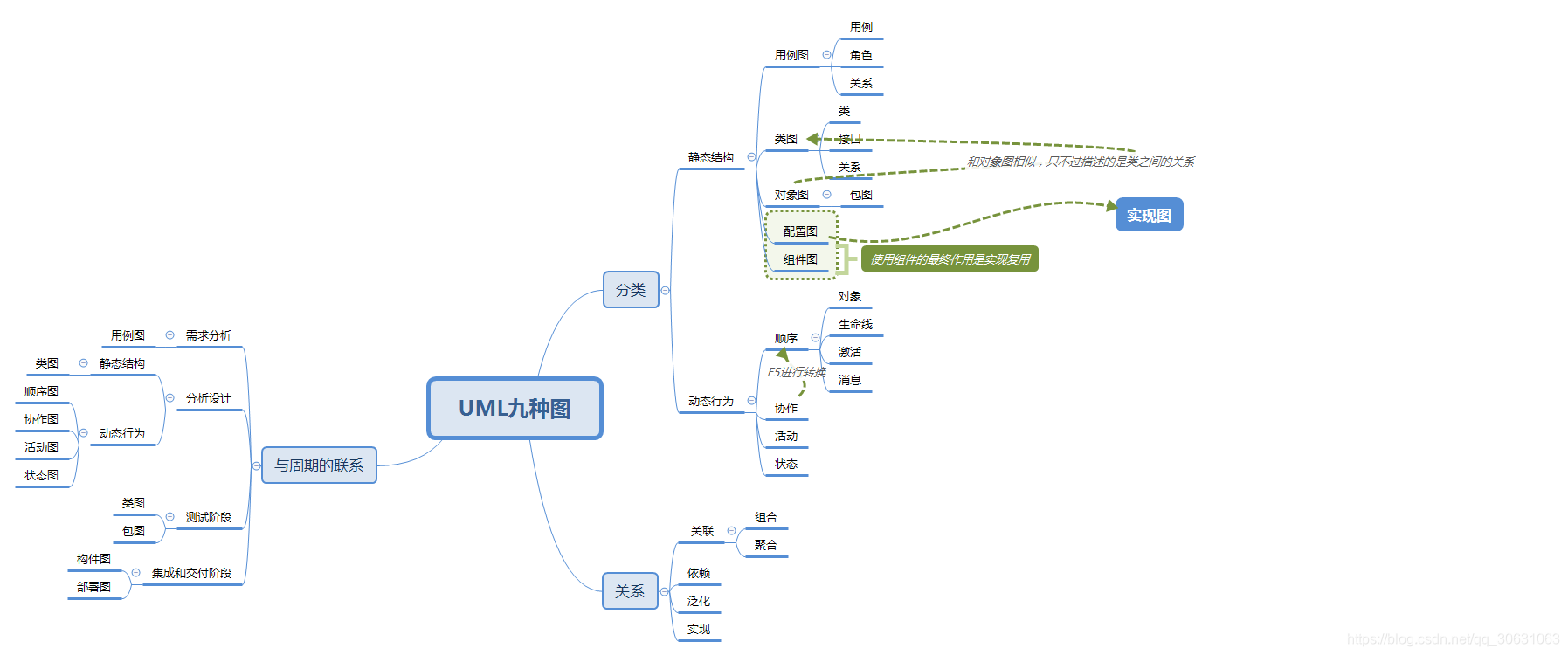

通过看书和看视频对UML的一些基本知识有了一个简单的认识，尤其是那9幅图和他们内部之间的关系，只有实际操作过后才会印象更加深刻。

下面是我对uml中一些重点的总结：

uml图在软工各个阶段的使用：

1、在需求分析阶段：主要采用用例图来描述需求（角色、功能、外部交互等）；

不需要进入系统内部，通过外部就可以知道这个系统可以实现的功能



2、在分析阶段：明确解决问题的细节，主要采用类图来描述静态结构，

                           采用顺序图，协作图，活动图，状态图来描述系统动态行为；

3、在设计阶段：给出解决方案，主要采用类图、包，对类的接口进行设计；

4、在实现阶段：将类用一种面向对象语言实现；

5、测试阶段：单元测试使用类图和类的规格说明书。集成测试使用类图，包，构件图和协作图。系统测试使用用例图来测试系统的功能；

6、集成和交付阶段：主要采用构件图、包、部署图；



图与图之间的区别：



1、序列图VS协作图

    序列图和协作图都是交互图。二者在语义上等价，可以相互转化。但是侧重点不同：

    序列图侧重时间顺序，协作图侧重对象间的关系。



2、状态图VS活动图

    状态图和活动图都是行为图。

    状态图侧重从行为的结果来描述，活动图侧重从行为的动作来描述。

    状态图描述了一个具体对象的可能状态以及他们之间的转换



3、活动图VS交互图

    二者都涉及到对象和他们之间传递的关系。区别在于交互图观察的是传送消息的对象，而活动图观察的是对象之间传递的消息。看似语义相同，但是他们是从不同的角度来观察整个系统的。



四大关系：

实现：

表示类和接口之间的一种关系，类是接口所有特征和行为的实现

泛化：

实际上是一种继承关系，子类继承父类的特征和行为

用空心箭头指向父类

依赖：指的是一种使用关系，尽量避免使用双向依赖

用带箭头的虚线表示，箭头指向被使用者

关联：

关联是一种拥有关系，它使得一个类知道另一个类的属性和方法
