MATLAB混合编程

MATLAB混合编程

java调用MATLAB

1. 在MATLAB中新建脚本，编写需要函数，此处仅做示例（作图）

Magic.m
function f =Magic( input )
f=magic(input);
end

Eig.m
function [v,d]=Eig(input)
format long
[v,d]=eig(input);
end

Plot.m
function Plot(x,y )
p=polyfit(x,y,3);
t=min(x):max(x)/100:max(x);
s=polyval(p,t);
plot(x,y,'*',t,s);
title('数据拟合结果');
xlabel('x');
ylabel('y');
end

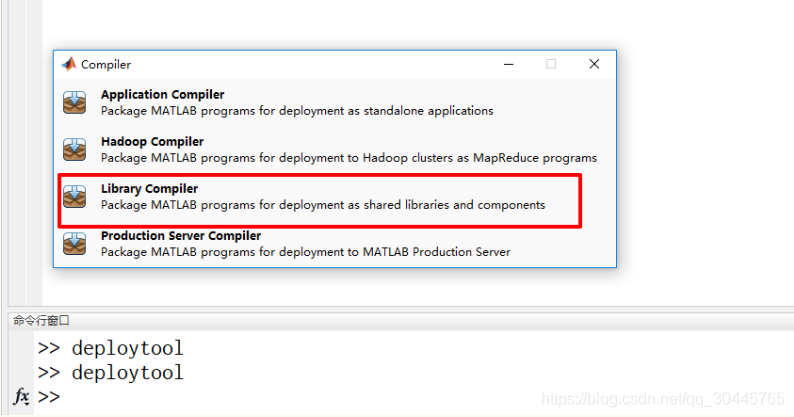

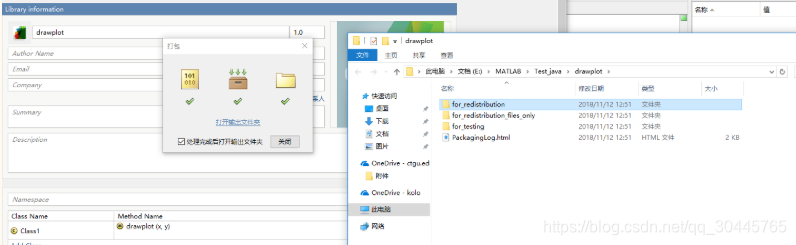

1. 在控制台输入 deploytool ，会打开一个Compiler窗口，选择第3个，Library Compiler，进入页面后左上角有个可以选着打包类型的，这里选java package，然后在右边选项框有个选择函数的+，点击左边那个加号可以添加函数，最后要注意的是最下面的有个class name ，这个名字是到时候你在java那边使用这个函数的类名，可以重命类名，这里直接使用默认的Class1 。最后点击Package就可。

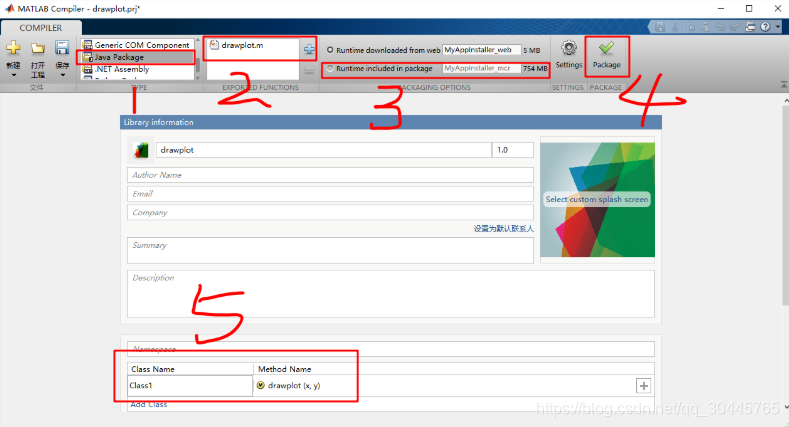

1.选择java Package；
2.选择我们事先写好的脚本；
3.如果jar运行在安装matlab的电脑上打上第一个勾即可，若安装在无matlab的电脑上选上第二行的勾。
4.打包运行
5.类名和方法名

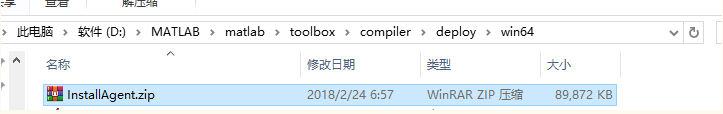

6.如果你要在没有安装matlab的机器上用java调用这些jar包，答案也是可以的，不过你要先在电脑上安装matlab提供的MATLAB Compiler Runtime (MCR) ,它的安装文件在D:\MATLAB\matlab\toolbox\compiler\deploy\win64下(你的安装目录下)文件名InstallAgent.zip里面。

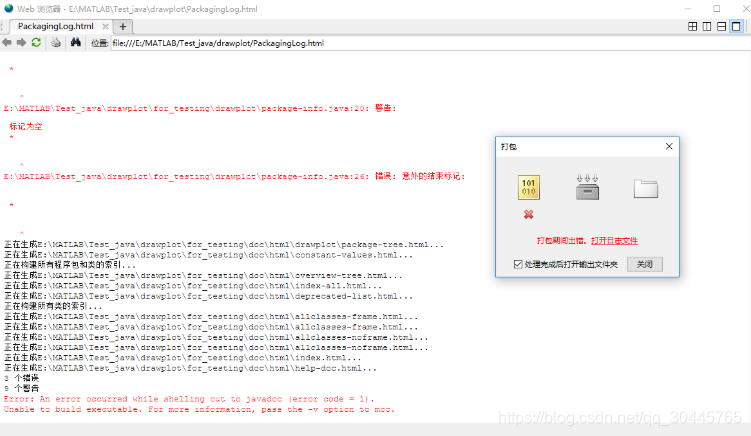

1. 然后就出错了，

问题一：

这个问题很重要，百度查到大多是这个问题，运行机器上必须装有JRE 并且版本要和MatLab自带的jre 大版本保持一致（位数也要保持一致）

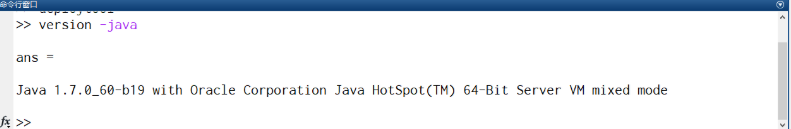

1. 查询MATLAB自带jre, 装的是MATLAB2016a，在MatLab中命令行窗口中输入 【version -java】 命令查看。如图所示：

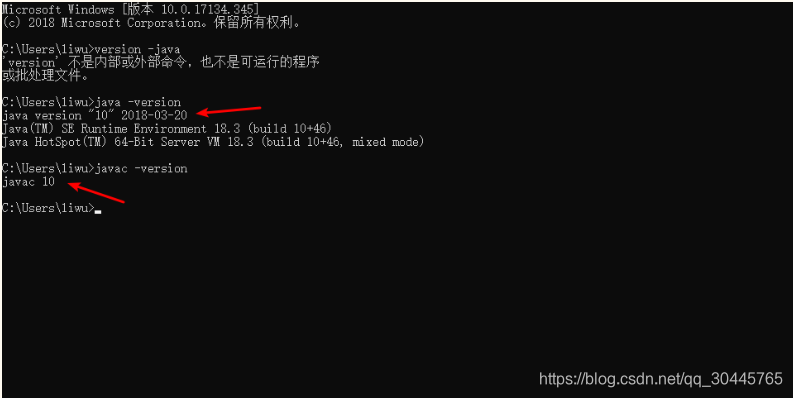

1. 验证系统jdk jre。 验证jdk，jre版本位数。打开cmd 输入命令 【java -version】

   和 【javac -version】分别验证编译和运行版本。

可以发现MATLAB和机器上的版本并不一致，解决方法重装jdk，注意保持版本一致

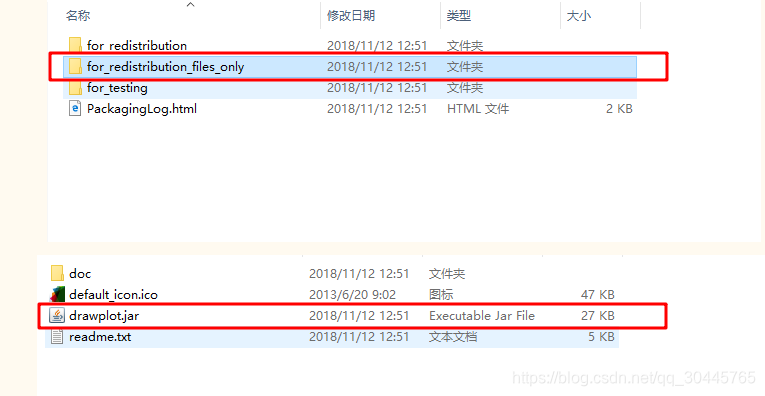

1. 打包完成之后如图，

我们需要的导入进MyEclipse中的jar包是在第二个文件中。然后要回到Java中实现它了。首先我们要在MATLAB的安装目录下找到javabuilder.jar，它是在你安装目录下的toolbox文件夹下javabuilder目录下的jar文件夹里，比如我这个jar包的路径就是D:\MATLAB\matlab\toolbox\javabuilder\jar，在我们接下来要测试这个jar包的工程中导入这个jar包和我们之前生成的jar包。

JAVA调用matlab程序

1.使用java调用Maltab函数的基本方法是：通过Java Builder实现Java调用Matlab。在Java环境中直接调用Matlab所生成的Jar包。

下面以在Java中产生任意维数的魔方矩阵，计算任意矩阵的特征向量和特征值，对两组数据进行拟合并绘制拟合曲线三个实例来说明通过Java Builder实现Java调用Matlab的过程。传统的纯Java编程实现上述实例非常复杂，甚至很难完成。这一问题在Matlab中只需要调用几个函数即可完成。

1. 函数调用

在打包中会看for_testing文件下这个类的java文件了，打开我们可以看到如下的信息：

 /**
     * Provides the standard interface for calling the <code>Magic</code> MATLAB function with
     * 1 input argument.
     * Input arguments may be passed as sub-classes of
     * <code>com.mathworks.toolbox.javabuilder.MWArray</code>, or as arrays of
     * any supported Java type. Arguments passed as Java types are converted to
     * MATLAB arrays according to default conversion rules.
     *
     * @param nargout Number of outputs to return.
     * @param rhs The inputs to the MATLAB function.
     * @return Array of length nargout containing the function outputs. Outputs
     * are returned as sub-classes of
     * <code>com.mathworks.toolbox.javabuilder.MWArray</code>. Each output array
     * should be freed by calling its <code>dispose()</code> method.
     * @throws MWException An error has occurred during the function call.
     */
   public Object[] Magic(int nargout, Object... rhs) throws MWException
    {
        Object[] lhs = new Object[nargout];
        fMCR.invoke(Arrays.asList(lhs),
                    MWMCR.getRhsCompat(rhs, sMagicSignature),
                    sMagicSignature);
        return lhs;
    }

这正是我们在matlab写的程序调用它的方法，返回的类型是Obeject[] 也正是写的那个 Object[] result，那后面传参, int nargout可以看到注释的解释，指的就是MATLAB函数中对应的输出参数个数，所以输出的一个不定大小的二维矩阵这个参数也是1，而且nargout在印象里好像也是MATLAB里面的输出量。后面开始就是你对应MATLAB函数的传入参数了

a. 传入函数的JAVA变量先转换为运行时环境里的对象
例如：JAVA double对象转 matlab double对象（传入函数的实际是运行时环境提供的中间类型）

//把值先变成matlab能理解的double类型
a = new MWNumericArray(Double.valueOf(args1[0]), MWClassID.DOUBLE);
b = new MWNumericArray(Double.valueOf(args1[1]), MWClassID.DOUBLE);
a = new MWNumericArray(array, MWClassID.DOUBLE);

b. 函数调用

调用格式：

Object[] result = null;

// 用于保存计算结果。

//当返回矩阵有n个，则result[0]...result[n-1]分别是这些返回矩阵。

result = c1.myFunction(1, intput);

//调用matlab函数，第一个数表示输出多少个矩阵，输入1表示输出一个矩阵。 //输入2表示有两个输出矩阵，以此类推。输出多少个矩阵根据原先m文件的定义。 //input表示输入的矩阵，当需要多个输入矩阵时，可以input1,input2…

常规的输入矩阵：

MWNumericArray input = null; // 用于保存输入矩阵

在Java中调用Matlab的方法时，有三种方式。大致都有2个参数，第一个参数是定义输出结果，第二个参数为输入参数。

方式一：

input = MWNumbericArray.newInstance(int,int[],MWClassID.DOUBLE,MWComplexity.REAL);

//参数1表示矩阵的维数，参数2表示各维的大小即几行几列，参数三表示数据类型，参数四表示实数或复数

方式二：

double array[] = { 3, 2, 4, 5 };//要计算的数

//int array[]={3,2,4,5};也是可以的。

input = new MWNumericArray(array, MWClassID.DOUBLE);

result = c1.myFunction(1, intput);

输入二维矩阵：

double array[][] = { {3,2,4,5},{2,4,4,5} };//要计算的数，两行四列

//int array[][] = { {3,2,4,5},{2,4,4,5} };也是可以的。

//输入三维等多维矩阵同理。

input = new MWNumericArray(array, MWClassID.DOUBLE);

result = c1.myFunction(1, intput);  //1代表返回值的个数为1

输出的Object[]处理

Object数组有多少元素由输出矩阵数决定

Object转换成MWNumericArray

例如：

 MWNumericArray output = null; // 用于保存输出矩阵

output=(MWNumericArray) result[0];//将结果object转换成MWNumericArray

double res = output.getDouble(1);//从MWNumericArray对象中读取数据

后期处理，释放本地资源

MWArray.disposeArray(input);//建立的矩阵用这句

MWArray.disposeArray(output);// 建立的矩阵用这句

MWArray.disposeArray(result);//建立的Object数组用这句

c1.dispose();//建立的matlab类对象用这句

以上释放时，必须保证其不为null。

方式一最常用，

方式一：functionName(int arg0, Object… agr1): Object[]

  Object[] result = null; // 用于保存计算结果,定义输出结果
 GetEig getEig = null;
 getMagic = new GetMagic();
result = getMagic.Magic(1,a);//2个参数，第一个参数1是定义输出结果为1个，第二个参数为输入参数是a。
  System.out.println(result[0]); //输出返回内容

MATLAB封装dll

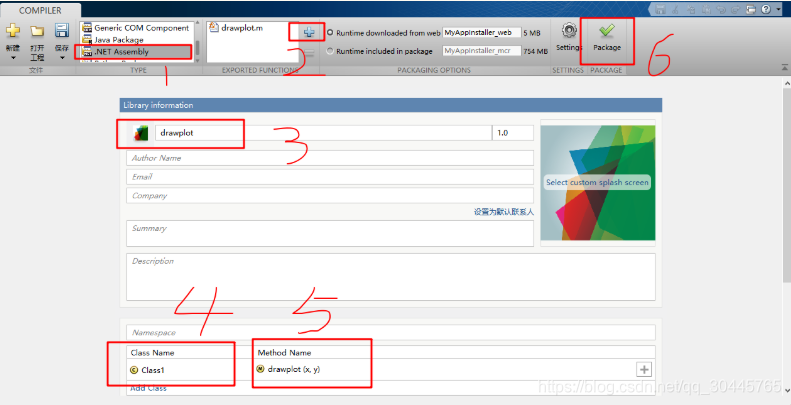

1. 在控制台输入 deploytool ，会打开一个Compiler窗口，选择第3个库编译器Library Compiler，进入页面后左上角有个可以选着打包类型。

1. 选择.NetAssembly，

2. 那里点“+”好选择你要封装的m文件，

3. 是封装后生成的dll的名字，

4. 是在C#里你要调用MATLAB时需要创建的对象的类名，

5. 是要调用的函数。

6. 点击右上角封装打包

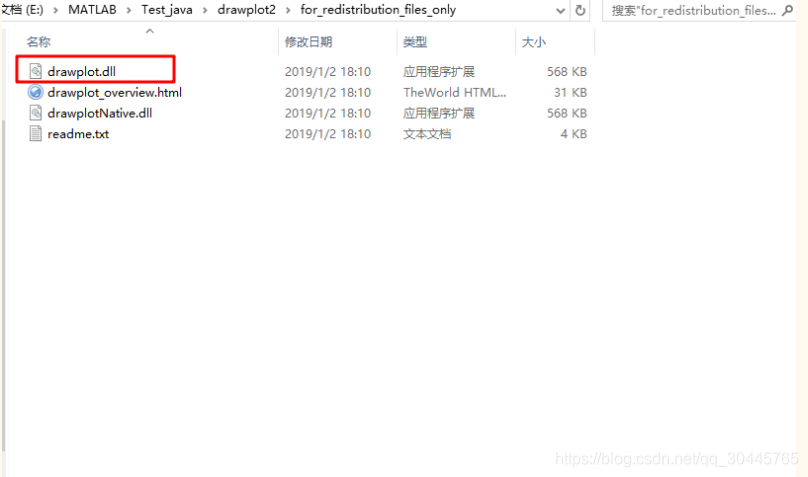

7. 需要把这dll拷贝到C#的工程目录下，同时还要拷贝一份MWArray的dll，这个是C#专门针对调用MATLAB语言所设计的数据类型，如果不添加这个dll，那么在C#是无法调用MATLAB的。

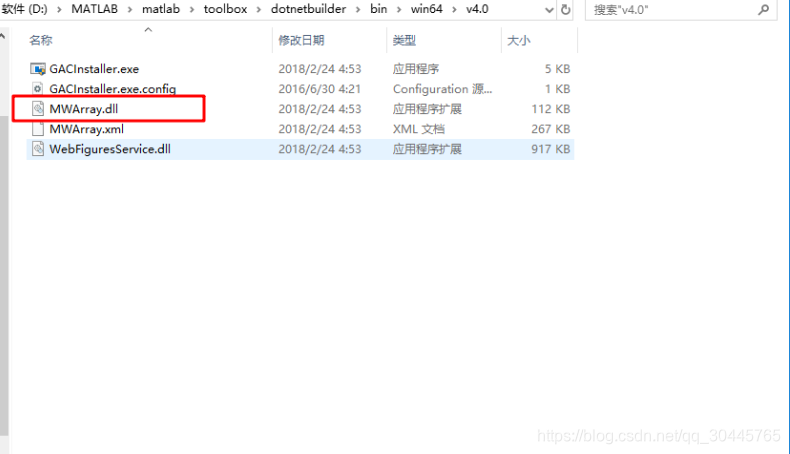

另外，MWArray.dll 在matlab安装目录中，参考路径：D:\MATLAB\matlab\toolbox\dotnetbuilder\bin\win64\v4.0
