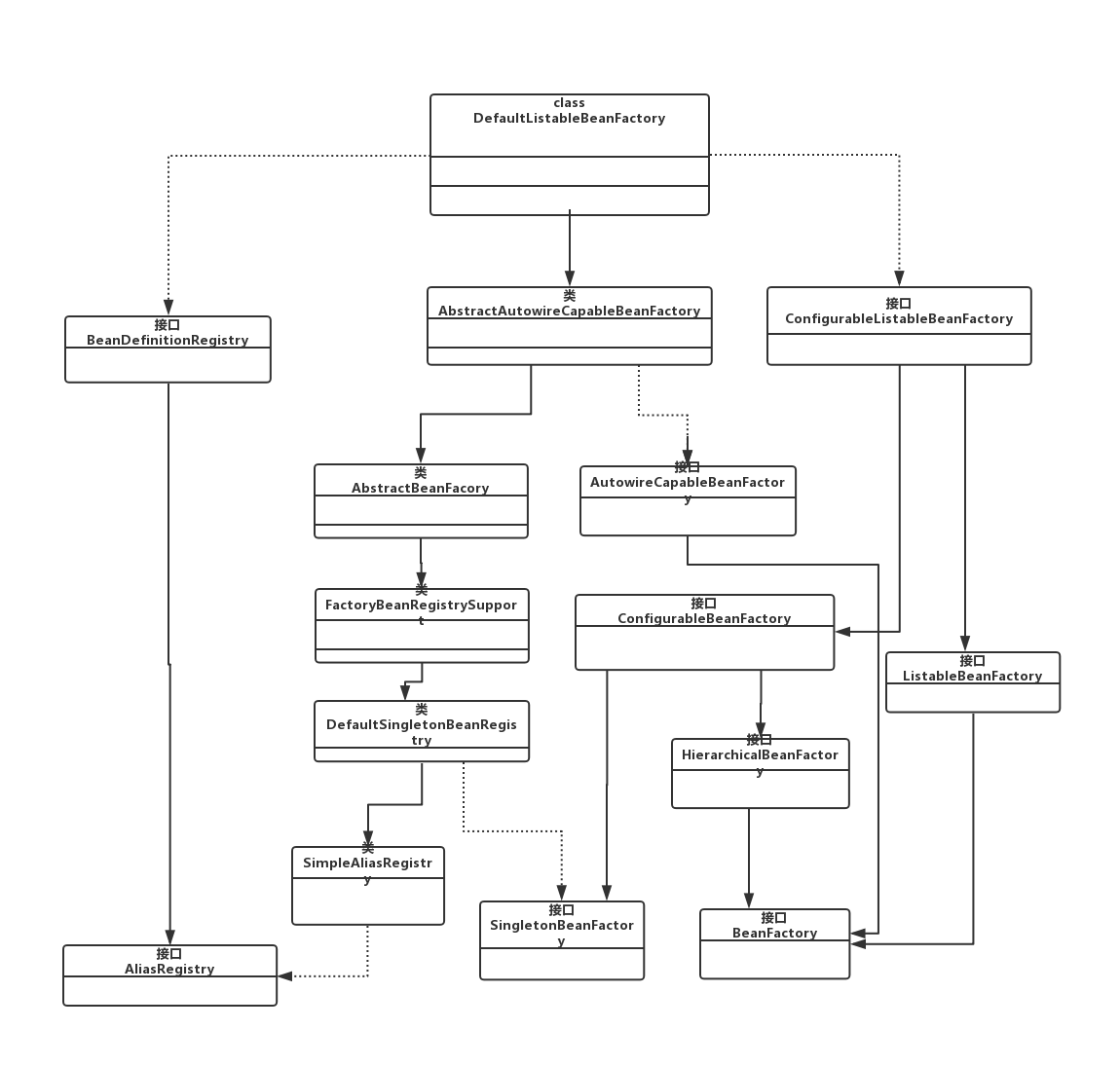

spring容器加载相关类图

根据spring的源码构造出此图：这是beans源码包下的

xmlBeanFactory继承DefaultListableBeanFactory。
AliasRegistry：定义对alias的简单增删改等操作
SimpleAliasRegistry:主要使用map作为alias的缓存，并对接口AliasRegistry接口进行实现。
SingletonBeanRegistry：定义对单例的注册及获取。
BeanFactory：定义获取bean及bean的各种属性。
DefaultSingletonBeanRegistry：对接口SingletonBeanRegistry各函数的实现。
HierarchicalBeanFactory：继承了BeanFactory，也就是在BeanFactory定义的功能的基础上增加了对parentFactory的支持。
ConfigurableBeanFactory:提供配置factory的各种方法。
ConfigurableListableBeanFactory：BeanFactory配置清单，指定忽略类型及接口。
