arduino esp8266 dht11模块输出永远为nan或255或0如何解决

原创已于 2023-04-20 21:23:46 修改 · 5.1k 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件 #iot #arduino

于 2023-04-20 21:22:04 首次发布

arduino 专栏收录该内容

1 篇文章

订阅专栏

文章讲述了作者在使用ESP8266WiFi模块和DHT11温湿度传感器时遇到的数据读取错误。通过检查发现，问题源于ArduinoD1板子上的引脚编号与实际ESP8266的引脚不符。在查阅资料并理解ESP8266的引脚映射后，作者修正了接线，使DHT11的数据线正确连接到D9引脚，从而成功读取到温度和湿度数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

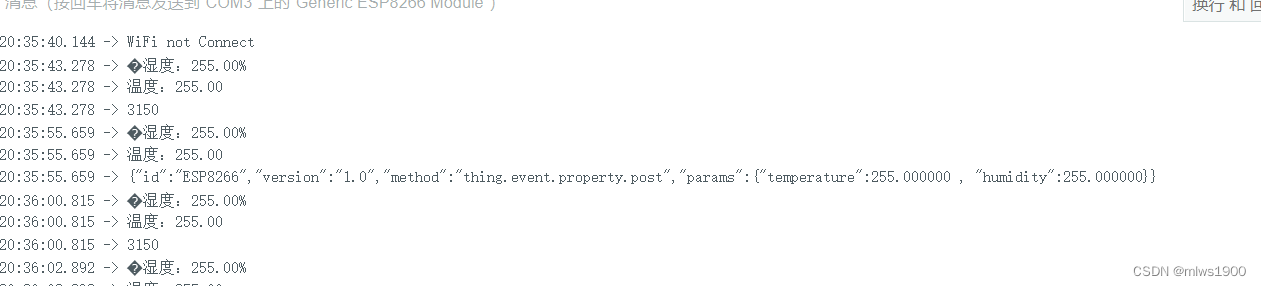

打开串口显示器，看到以上内容。上面的情况是我想测试是否是数据类型写错了，改成了char类型，导致输出为255，如果是float，这个错误显示为nan

首先，确定你的传感器是正常的，我是借朋友他已经测试好的arduino换上我的传感器，能正常显示数据，传感器正常。

后来我在这篇文章发现问题

ESP8266作为arduino D1 wifi模块应用时引脚序号说明(与UNO对比异同）2.5.0版本开发板库_TMS320VC5257H的博客-优快云博客

因为第一次接触物联网，一切都是csdn上面教的，买板子的时候买成了arduino uno wifi，自带esp8266，也成功连接到阿里云物联网平台，就是无法读出数据。这个和我看的演示文章的板子arduino uno相似，但是重点来了，wifi这个板子标注的引脚并非“真实”的引脚，根据上面这篇文章，查看我们引入的esp8266头文件的内容

我的路径是这个，依据自己的路径查找，建议下载一个everthing直接搜索

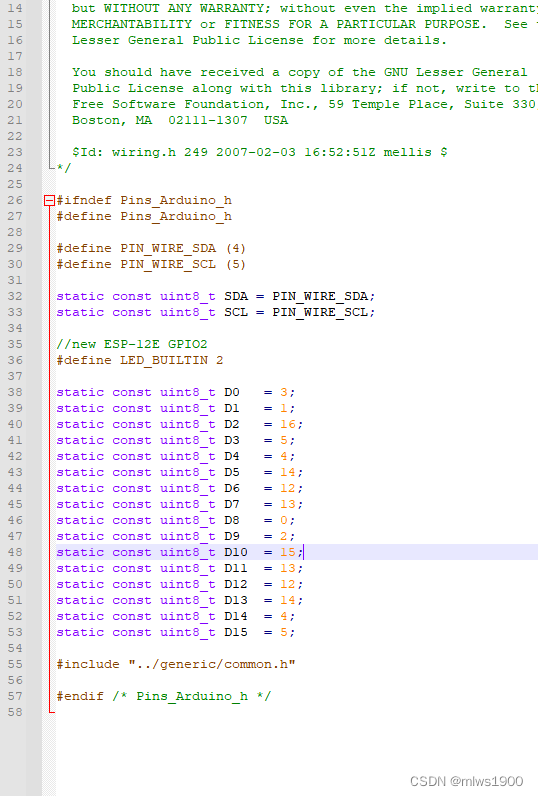

C:\Users\xxxx\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\3.1.2\variants\d1\pins_arduino.h

可以看到如果你定义引脚为2，其实对应的是D9，所以将dht11的data线接到D9就能正确的读到数据了

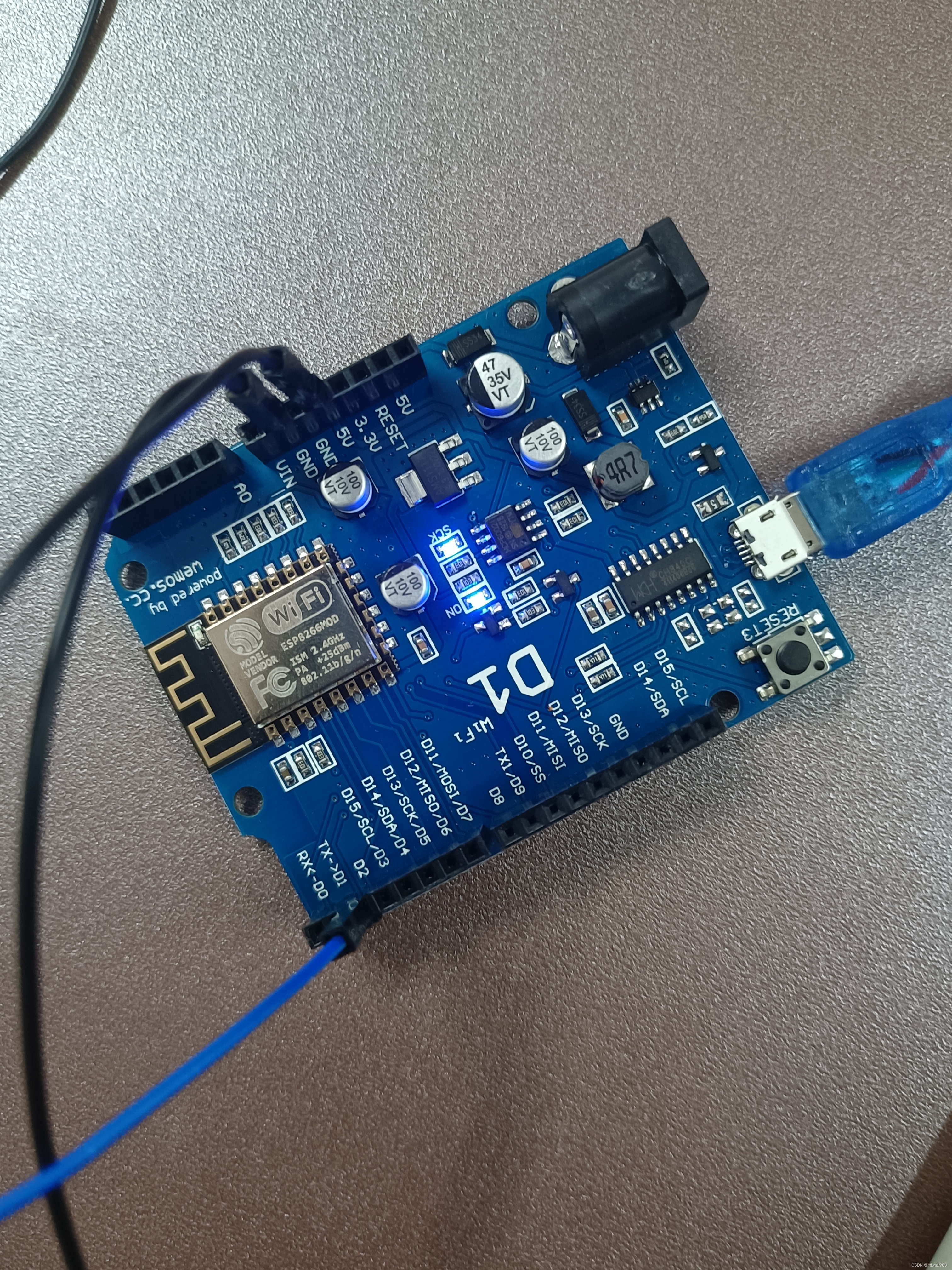

错误的接线：可以看到我的data线接到了传统意义上的2引脚（跟有些文章的接线一模一样，新手很难发现问题）

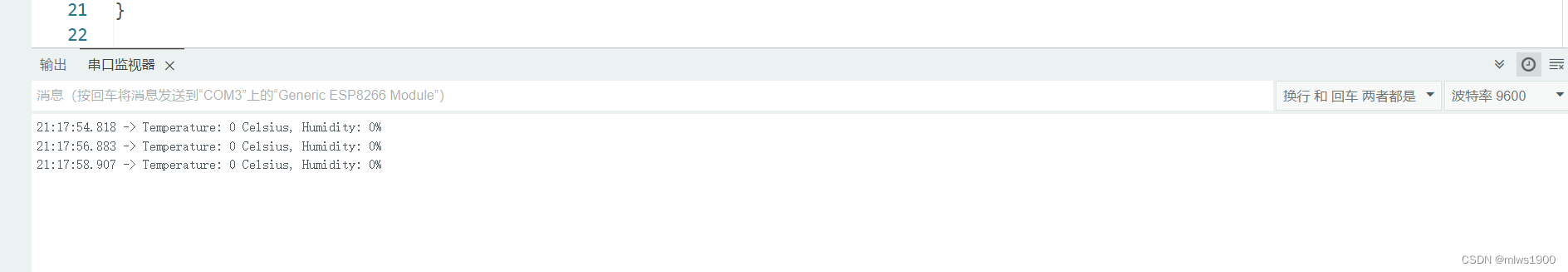

错误的数据显示：

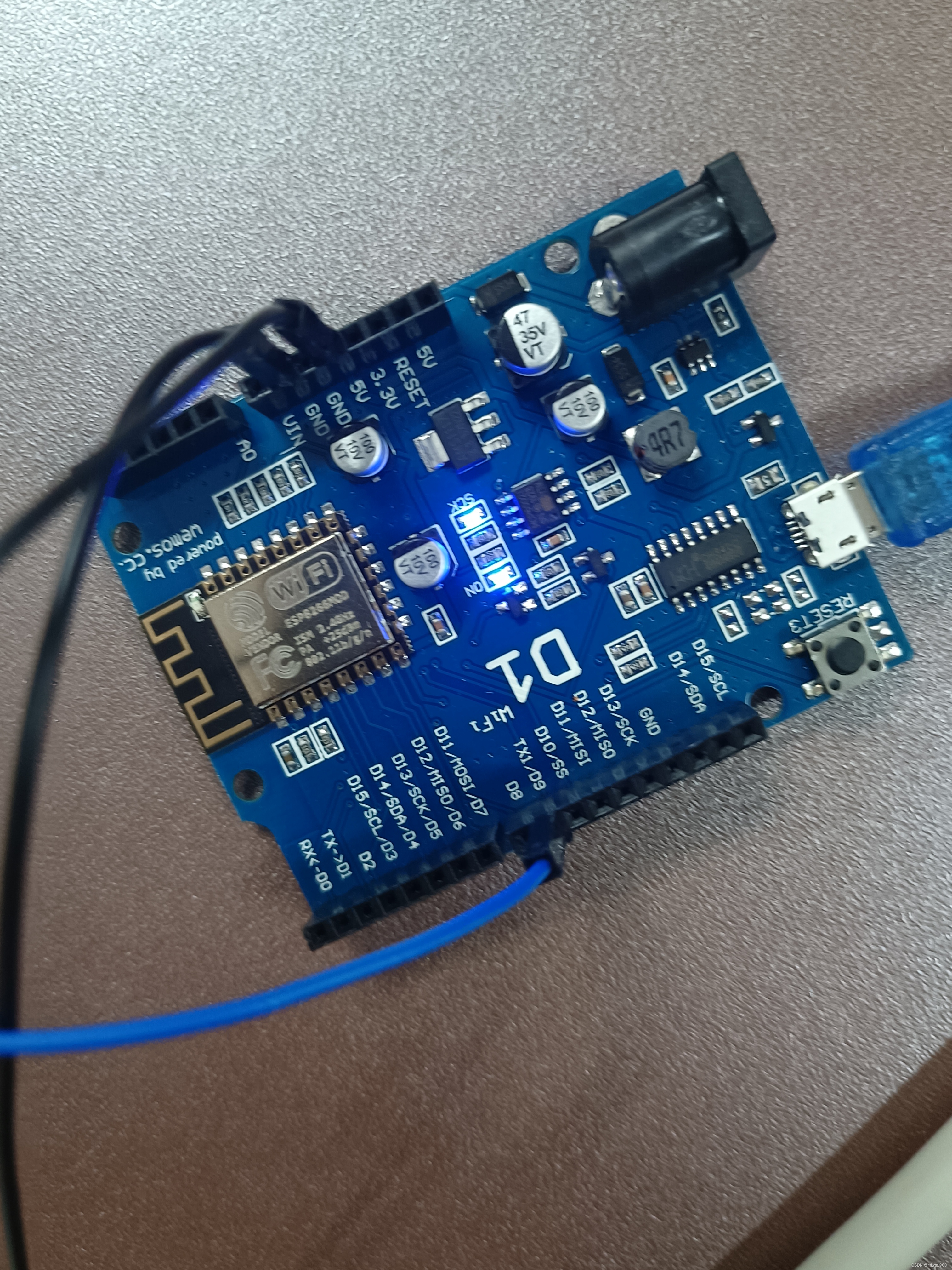

正确的引脚：也就是头文件里面对应的引脚

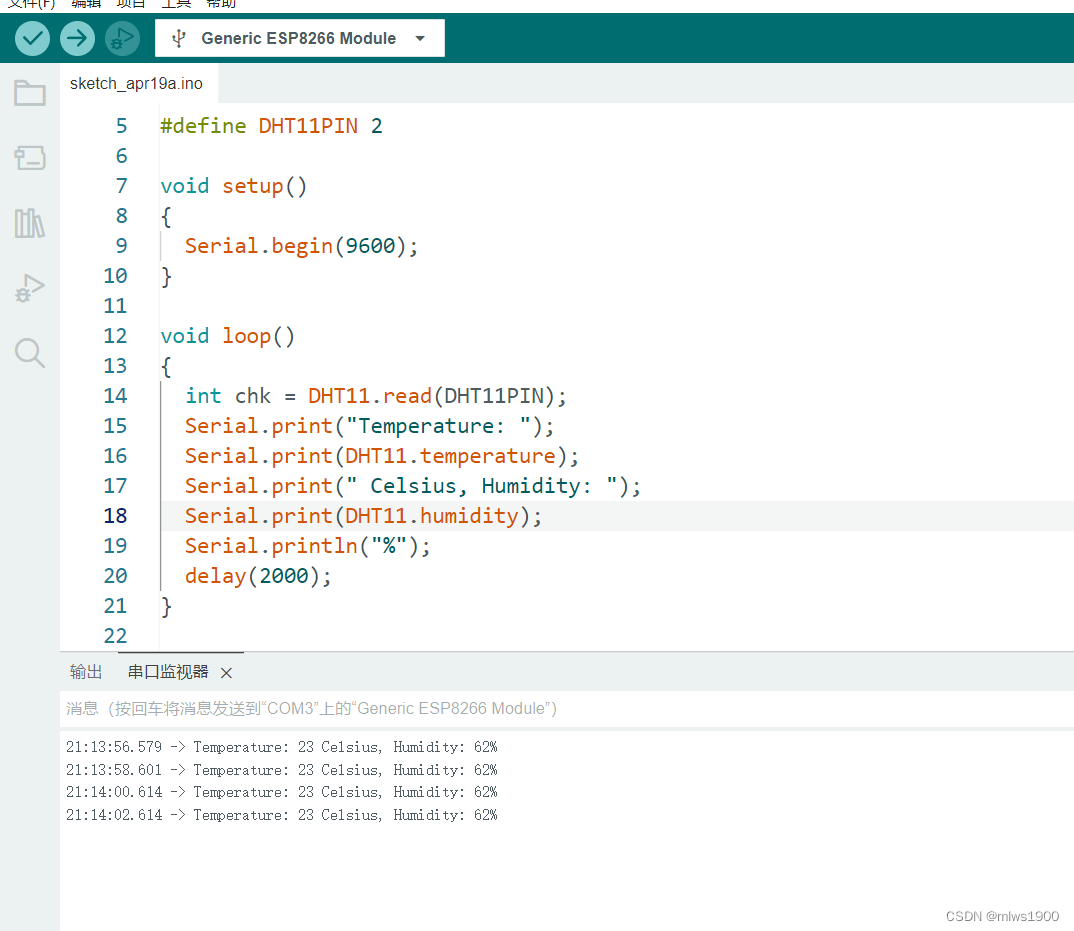

正确的数据显示：

测试代码如下：

#include <dht11.h>

dht11 DHT11;

#define DHT11PIN 2

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  int chk = DHT11.read(DHT11PIN);
  Serial.print("Temperature: ");
  Serial.print(DHT11.temperature);
  Serial.print(" Celsius, Humidity: ");
  Serial.print(DHT11.humidity);
  Serial.println("%");
  delay(2000);
}
