本文详细介绍了如何使用ipvsadm命令在CentOS系统中管理IP虚拟服务器集群，包括添加、修改和删除服务及后端服务器，设置调度算法，查看连接状态和统计信息，以及保存和重载规则。示例展示了HTTP和MySQL服务的配置操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

命令选项：

管理集群服务：增、改、删查

ipvsadm -A|E -t|u|f service-address [-s scheduler]

ipvsadm -D -t|u|f service-address

-A：添加 -E：修改 -D：删除

service-address：

-t, tcp, vip:port

-u, udp, vip:port

-f, fwm, MARK

-s scheduler：默认为wlc；

管理集群服务上的RS：

ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight]

ipvsadm -d -t|u|f service-address -r server-address

-a：添加一个RS -e：修改一个RS -d：删除一个RS

server-address：

rip[:port]

-g：GATEWAY （默认DR）

-i: IPIP，tun

-m: MASQUERADE，nat

-w weight

查看：

ipvsadm -L|l [options]

-n：numeric，数字格式显示地址和端口；

-c：connection，显示ipvs连接；

--stats：统计数据；

--rate：速率

--exact：精确值

清空规则：

ipvsadm -C

保存和重载：

保存：

ipvsadm -S > /PATH/TO/SOME_RULE_FILE

ipvsadm-save > /PATH/TO/SOME_RULE_FILE

重载：

ipvsadm -R < /PATH/FROM/SOME_RULE_FILE

ipvsadm-restore < /PATH/FROM/SOME_RULE_FILE

计数器清零：

ipvsadm -Z [-t|u|f service-address]

环境：

10.10.10.196 CentOS 7 Director

10.10.10.197 CentOS 6 real server

10.10.10.198 CentOS 6 real server

10.10.10.196服务器

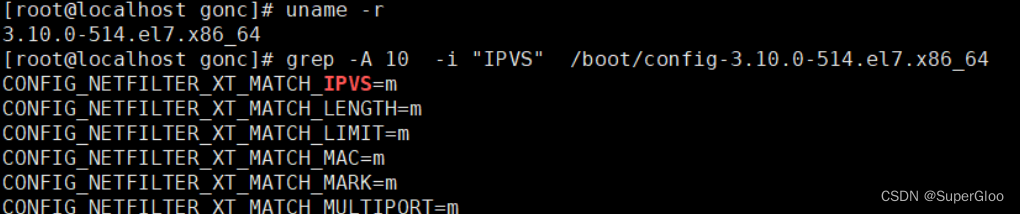

a、首先判断内核是否支持ipvs

b、安装ipvsadm

[root@localhost gonc]# yum install ipvsadm

规则练习：

#将10.10.10.196的80，添加成一个集群调度服务器

[root@localhost ~]# ipvsadm -A -t 10.10.10.196:80

#查看，可以看出默认调度方法是wlc

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

#将10.10.10.197也是80端口(可以省略，默认是集群调度的端口)，采用nat模型，权重是1，添加至集群调度服务器里

[root@localhost ~]# ipvsadm -a -t 10.10.10.196:80 -r 10.10.10.197:80 -m -w 1

#再次查看，Masq表名是nat，权重是1

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

-> 10.10.10.197:80 Masq 1 0 0

#根据速率查看，CPS：每秒的连接数、InPPS：每秒的入站报文数、OutPPS：每秒的出站报文数、InBPS：每秒的入站字节数、OutBPS每秒的出站字节数

[root@localhost ~]# ipvsadm -Ln --rate

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS

-> RemoteAddress:Port

TCP 10.10.10.196:80 0 0 0 0 0

-> 10.10.10.197:80

0 0 0 0 0

#根据状态查看，Conns：连接数、InPkts：入站报文数、OutPkts：出站报文数、InBytes:入站字节数、OutBytes:出站字节数

[root@localhost ~]# ipvsadm -Ln --stats

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes

-> RemoteAddress:Port

TCP 10.10.10.196:80 0 0 0 0 0

-> 10.10.10.197:80 0 0 0 0 0

#将10.10.10.198的80服务同样采用nat方式，权重为1，加入到集群服务中

[root@localhost ~]# ipvsadm -a -t 10.10.10.196:80 -r 10.10.10.198 -m -w 3

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Masq 3 0 0

#新创建一个3306的集群调度服务，调度方式采用rr

[root@localhost ~]# ipvsadm -A -t 10.10.10.196:3306 -s rr

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Masq 3 0 0

TCP 10.10.10.196:3306 rr

[root@localhost ~]# ipvsadm -a -t 10.10.10.196:3306 -r 10.10.10.197 -m -w 1

[root@localhost ~]# ipvsadm -a -t 10.10.10.196:3306 -r 10.10.10.198 -m -w 3

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Masq 3 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.197:3306 Masq 1 0 0

-> 10.10.10.198:3306 Masq 3 0 0

#在10.10.10.196:3306这个集群里，删除掉10.10.10.197这个real server

[root@localhost ~]# ipvsadm -d -t 10.10.10.196:3306 -r 10.10.10.197

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wlc

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Masq 3 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.198:3306 Masq 3 0 0

#修改10.10.10.196:80的调度方式为wrr

[root@localhost ~]# ipvsadm -E -t 10.10.10.196:80 -s wrr

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wrr

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Masq 3 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.198:3306 Masq 3 0 0

#在10.10.10.196:80里，将10.10.10.198的权重修改为10

[root@localhost ~]# ipvsadm -e -t 10.10.10.196:80 -r 10.10.10.198 -w 10

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wrr

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Route 10 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.198:3306 Masq 3 0 0

#输出规则

[root@localhost ~]# ipvsadm -S

-A -t node0:http -s wrr

-a -t node0:http -r node1:http -m -w 1

-a -t node0:http -r node2:http -g -w 10

-A -t node0:mysql -s rr

-a -t node0:mysql -r node1:mysql -m -w 1

-a -t node0:mysql -r node2:mysql -m -w 3

#保存至指定文件

[root@localhost ~]# ipvsadm -S > /tmp/ipvsadm-config.v1

[root@localhost ~]# cat /tmp/ipvsadm-config.v1

-A -t node0:http -s wrr

-a -t node0:http -r node1:http -m -w 1

-a -t node0:http -r node2:http -g -w 10

-A -t node0:mysql -s rr

-a -t node0:mysql -r node1:mysql -m -w 1

-a -t node0:mysql -r node2:mysql -m -w 3

#清空规则

[root@localhost ~]# ipvsadm -C

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

#重载规则

[root@localhost ~]# ipvsadm -R < /tmp/ipvsadm-config.v1

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wrr

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Route 10 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.197:3306 Masq 1 0 0

-> 10.10.10.198:3306 Masq 3 0 0

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wrr

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Route 10 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.197:3306 Masq 1 0 0

-> 10.10.10.198:3306 Masq 3 0 0

#输出至默认配置文件

[root@localhost ~]# ipvsadm -S > /etc/sysconfig/ipvsadm

[root@localhost ~]# cat /etc/sysconfig/ipvsadm

-A -t node0:http -s wrr

-a -t node0:http -r node1:http -m -w 1

-a -t node0:http -r node2:http -g -w 10

-A -t node0:mysql -s rr

-a -t node0:mysql -r node1:mysql -m -w 1

-a -t node0:mysql -r node2:mysql -m -w 3

#停止ipvs

[root@localhost ~]# systemctl stop ipvsadm stop

Failed to stop stop.service: Unit stop.service not loaded.

[root@localhost ~]# systemctl stop ipvsadm

[root@localhost ~]# ipvsadm -C

#启动ipvs

[root@localhost ~]# systemctl start ipvsadm

[root@localhost ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 10.10.10.196:80 wrr

-> 10.10.10.197:80 Masq 1 0 0

-> 10.10.10.198:80 Route 10 0 0

TCP 10.10.10.196:3306 rr

-> 10.10.10.197:3306 Masq 1 0 0

-> 10.10.10.198:3306 Masq 3 0 0
