echarts画工作流（流程图）

最新推荐文章于 2024-04-17 03:18:52 发布
置顶 最新推荐文章于 2024-04-17 03:18:52 发布
阅读量2.5w 收藏 21
点赞数 5
分类专栏： JS | Vue | React | 前端踩坑实战教程 文章标签： echarts 工作流 流程图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_29777207/article/details/101222330
版权
本文介绍了如何使用Echarts实现交互式的工作流程图。通过展示不同颜色（灰色、蓝色、黄色）代表的状态，并强调在实现过程中考虑通用性、可扩展性和可插拔性。文章提供核心配置代码、渲染代码以及节点点击事件处理方法，帮助读者理解并应用到实际项目中。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、流程图介绍

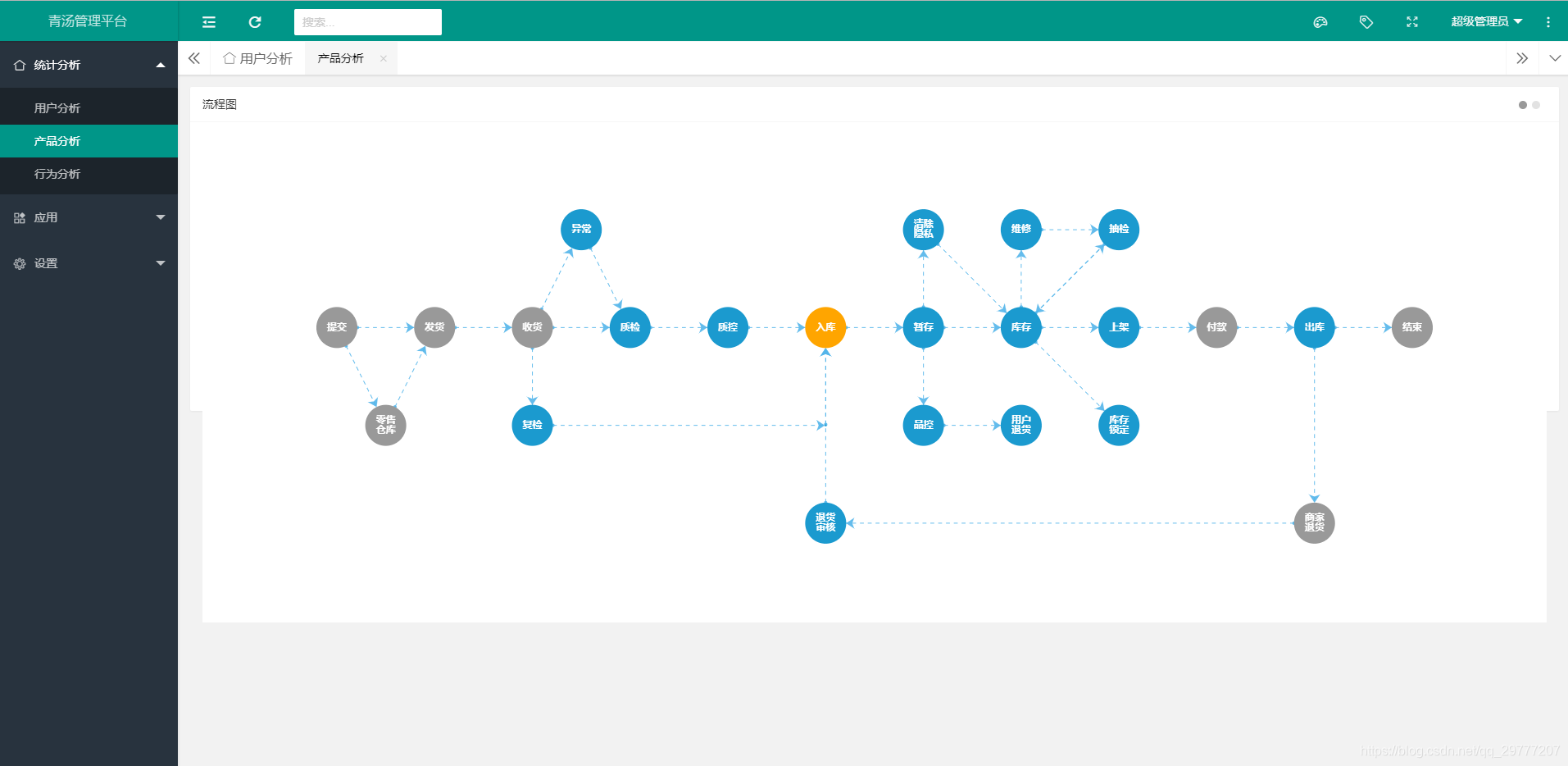

老规矩，先来一张效果图压压惊，流程来源于某宝，某鱼，某电商平台的货物流转流程，自己稍微修改了一下。仅供学习参考使用。

使用echarts等开源框架开发可以减少自己的开发时间，提高工作效率。

 一般流程图如果仅仅是作为静态页面，不需要考虑交互还是很容易画出来的，但是如果需要考虑到交互效果，那就需要自己在基于对开源框架集成使用中多加思考了，毕竟现在很多开源框架的基本思想都是组合优于继承，所以在使用中可以很灵活的融入自己的想法。

二、流程图实现

上面所展示的流程图中很明显的可以看到三种颜色。

灰色：代表不可用，点击无效。

蓝色：代表可用，但是当前并不处于这个节点

黄色：代表当前处于这个点，或者节点被点击

 在渲染流程图时要考虑通用和可扩展，可插拔，所以在渲
