bpmn-添加自定义图元

最新推荐文章于 2025-04-10 11:37:40 发布

唐家小居居

最新推荐文章于 2025-04-10 11:37:40 发布

阅读量2.2k

点赞数 1

文章标签： bpmn 业务流程测试前端

本文链接：https://blog.youkuaiyun.com/qq_29603991/article/details/121278111

版权

本文档介绍了如何在BPMN流程设计器中添加自定义图元图标。内容包括从iconfont选取SVG图标，修改draw/pathMap.js添加SVG路径，调整shapeRenderer.js中的图元样式，以及替换工具栏palette和ContextPad的图标。此外，还解决了拖拽时图标不显示的问题，确保图元始终有填充颜色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

背景：项目组在进行流程设计器的开发中，定义了很多具有业务意义的自定义标签，在原有的bpmn2.0的字体图标库（https://cdn.staticaly.com/gh/bpmn-io/bpmn-font/master/dist/demo.html）中并不能找到与之契合的图标，所以考虑自定义图元图标来描述我们自己定义的图元标签。

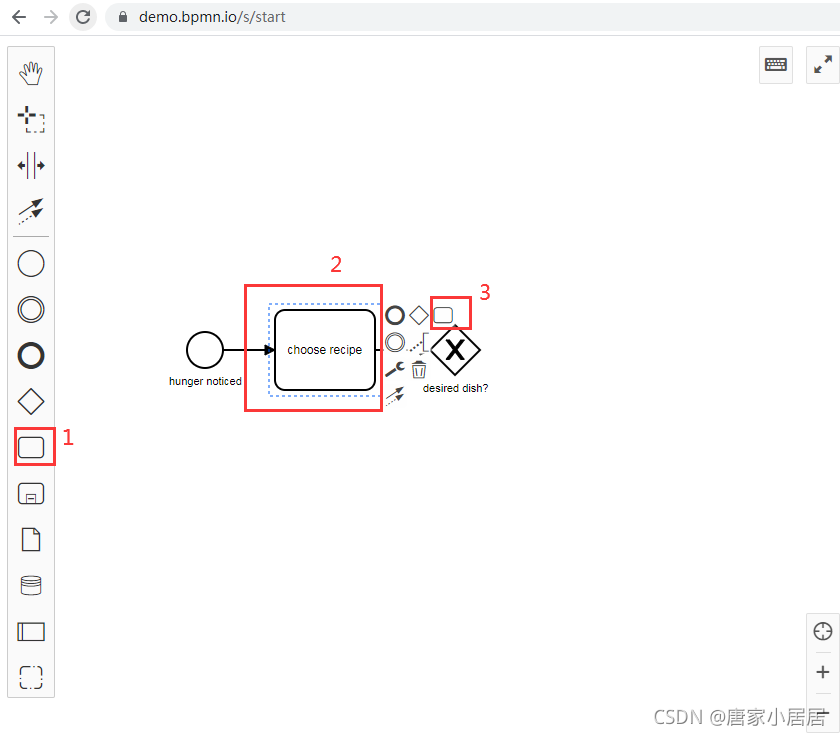

目标：我们总共需要修改三处地方，1.工具栏palette，2.图元shape，3.ContextPad

实现：

一、替换渲染在画布中的图元shape
1.在iconfont（iconfont-阿里巴巴矢量图标库）中选择适合的svg格式小图标；

<svg t="1636642346800" class="icon" viewBox="0 0 1024 1024" version="1.1" xmlns="http://ww
