tensorflow移植到android及开发环境搭建

项目需要将tensorflow的pb模型移植到android，tensorflow官方给的移植例子是在java层面上的，有一个so和相应的jar包，不是很符合需要，因为实际项目里除了调用模型得到结果，中间还有很多的处理工作，并且在java层开发。我做的是一个手机人脸识别，从输入图像，mtcnn人脸检测和特征点检测，对齐，识别，对比，整个下来一个流程。另外，如果提供给客户sdk包含tensorflow的so和jar包，还有自己的so和jar包，势必显得很不优雅，也无法对算法保密。这篇帖子记录一下我将基于tf的人脸识别模型移植到android的过程。

tf源码编译方式一个是bazel，另外一个就是makefile了，在这里面 点击打开链接 有说明，makefile不仅支持android，还有linux，ios，甚至树莓派。与bazel编译脚本不同的是，这个自带的makefile android编译直接输出就是一个.a的静态库，这正好满足需要，但是调用这个.a的静态库还需要tensorflow的接口头文件，C API是调用不起来，估计没有编译在里面，C++ 的头文件又抽取不出来，里面各种依赖搞得人想死。另外发现这个makefile中自带了一个example 叫benchmark，这个benchmark是一个使用的是c++接口加载pb模型的例子，静态链接到tf的.a文件。我将这个benchmark push到android上面，发现可以运行，速度还挺快的。于是我就打算参考这个benchmark来新建自己的一个工程，在tensorflow/example目录下面新建一个自己文件夹，里面放我自己的代码，编译的脚本就直接往tensorflow/contrib/makefile里面添加就可以了。

1 开发环境

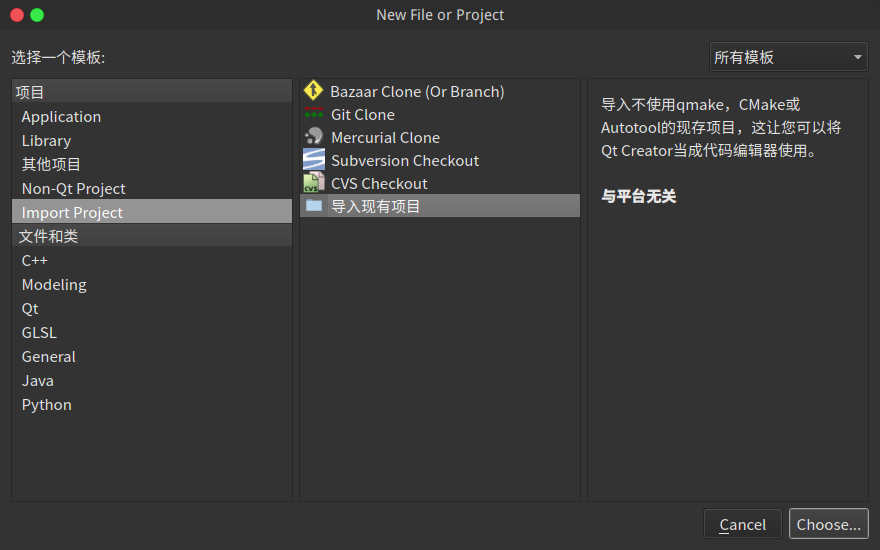

个人在Linux下开发c++一直用的是QtCreator，其实很多人误解，一提到QtCreator就认为是做界面的，其实他是一个超级开放的IDE，不仅仅支持cmake工程，还支持makefile工程（我是这一次才发现的），看下图。

菜单，新建文件或项目

选择tensorflow的源码导入后，选择要导入的文件

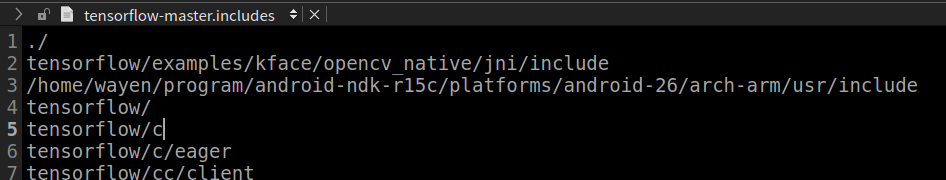

项目打开后，打开tools/benchmark里面的代码文件，发现按住Ctrl点击头文件发现无法跳转，也就是说无法找到头文件，正常的vector，string等标准库倒是没问题，最后发现QtCreator把要找的头文件路径都记录在项目根路径下"项目名.includes"的文件里面，像benchmark.cc这种头文件路径写法，看来只需要往这个include里面加个当前路径就好了，发现确实可以。下面前三条是我加的，第二条是opencv的头文件（从opencv的android sdk里面拷贝出来的，我的项目里面需要用到opencv），第三条是android jni相关的头文件目录（因为我要给我的so添加jni相关接口给java调用）

#include "tensorflow/core/framework/tensor.h"
#include "tensorflow/core/graph/algorithm.h"
#include "tensorflow/core/graph/graph.h"

接下来写代码就能自动提示，跳转都不成问题啦。接下来说下编译。

2 编译方法

主要根据makefile的readme里面的介绍，首先新建ndk环境变量，把里面的路径改成你的ndk开发包路径，推荐把他放到.bashrc里面，这样每次一打开终端就自动导出了

export NDK_ROOT=/absolute/path/to/NDK/android-ndk-rxxx

下载依赖库，这些依赖库放在tensorflow/contrib/makefile/downloads路径下，下载以后就不用下载了

tensorflow/contrib/makefile/download_dependencies.sh

编译protobuf，tensorflow里面用到了protobuf，这里编译android版本的，注意，默认是armv7的，如果想要armv8，加上 -a arm64-v8a，这点在想要编译出v8的tf库和自己的so库时尤其要注意

tensorflow/contrib/makefile/compile_android_protobuf.sh -c

导出两个环境变量，如果要编译v8，也把后面的armeabi-v7a改成arm64-v8a

export HOST_NSYNC_LIB=`tensorflow/contrib/makefile/compile_nsync.sh`
export TARGET_NSYNC_LIB=`CC_PREFIX="${CC_PREFIX}" NDK_ROOT="${NDK_ROOT}" \
	tensorflow/contrib/makefile/compile_nsync.sh -t android -a armeabi-v7a`

最后编译tf的静态库，编译v8注意了，需要加上ANDROID_ARCH=arm64-v8a，这点readme里面没有提。

make -f tensorflow/contrib/makefile/Makefile TARGET=ANDROID

最后在tensorflow/contrib/makefile/gen/lib/android_armeabi-v7a下面就得到了tf的.a静态库了

那么，自己的项目该如何编译并链接到tf的静态库呢？参照benchmark，我的测试脚本如下，我是把opencv也静态链接进去了，上面make命令后面加上example就可以编译出一个可执行程序，再adb push到/data/local/tmp里面，再用adb shell执行。

####################################kface工程###################################
#$(error $(INCLUDES))
KFACE_DEMO := $(BINDIR)mtcnn
KFACE_SRCS := tensorflow/examples/kface/mtcnn/comm_lib.cc \
tensorflow/examples/kface/mtcnn/utils.cc \
tensorflow/examples/kface/mtcnn/main_raw.cc
INCLUDES += \
-Itensorflow/examples/kface/opencv_native/jni/include
LDFLAGS += \
-Ltensorflow/examples/kface/opencv_native/libs/$(ANDROID_ARCH)/ \
-Ltensorflow/examples/kface/opencv_native/3rdparty/libs/$(ANDROID_ARCH)/
LIBS += \
-lopencv_core -lopencv_highgui -lopencv_imgproc -lopencv_androidcamera -lopencv_video -ltbb -lIlmImf -llibjpeg -llibpng -llibjasper -llibtiff
KFACE_OBJS := $(addprefix $(OBJDIR), $(KFACE_SRCS:.cc=.o))
#$(error $(INCLUDES))
example:$(KFACE_DEMO)
$(KFACE_DEMO): $(KFACE_OBJS) $(LIB_PATH) $(CUDA_LIB_DEPS)
	@mkdir -p $(dir $@)
	$(CXX) $(CXXFLAGS) $(INCLUDES) \
	-o $(KFACE_DEMO) $(KFACE_OBJS) \
	$(LIBFLAGS) $(TEGRA_LIBS) $(LIB_PATH) $(LDFLAGS) $(LIBS) $(CUDA_LIBS)
####################################end kface工程###################################

那么，如果用qtcreator开发的化，该怎么设置，实现点一个按钮自动编译，首先在 项目根目录建立一个makefile的链接文件，然后，新建一个编译脚本

#!/bin/sh
export NDK_ROOT=/home/wayen/program/android-ndk-r15c
export HOST_NSYNC_LIB=`tensorflow/contrib/makefile/compile_nsync.sh`
export TARGET_NSYNC_LIB=`CC_PREFIX="${CC_PREFIX}" NDK_ROOT="${NDK_ROOT}" \
	tensorflow/contrib/makefile/compile_nsync.sh -t android -a armeabi-v7a`
make -f tensorflow/contrib/makefile/Makefile TARGET=ANDROID demo_so

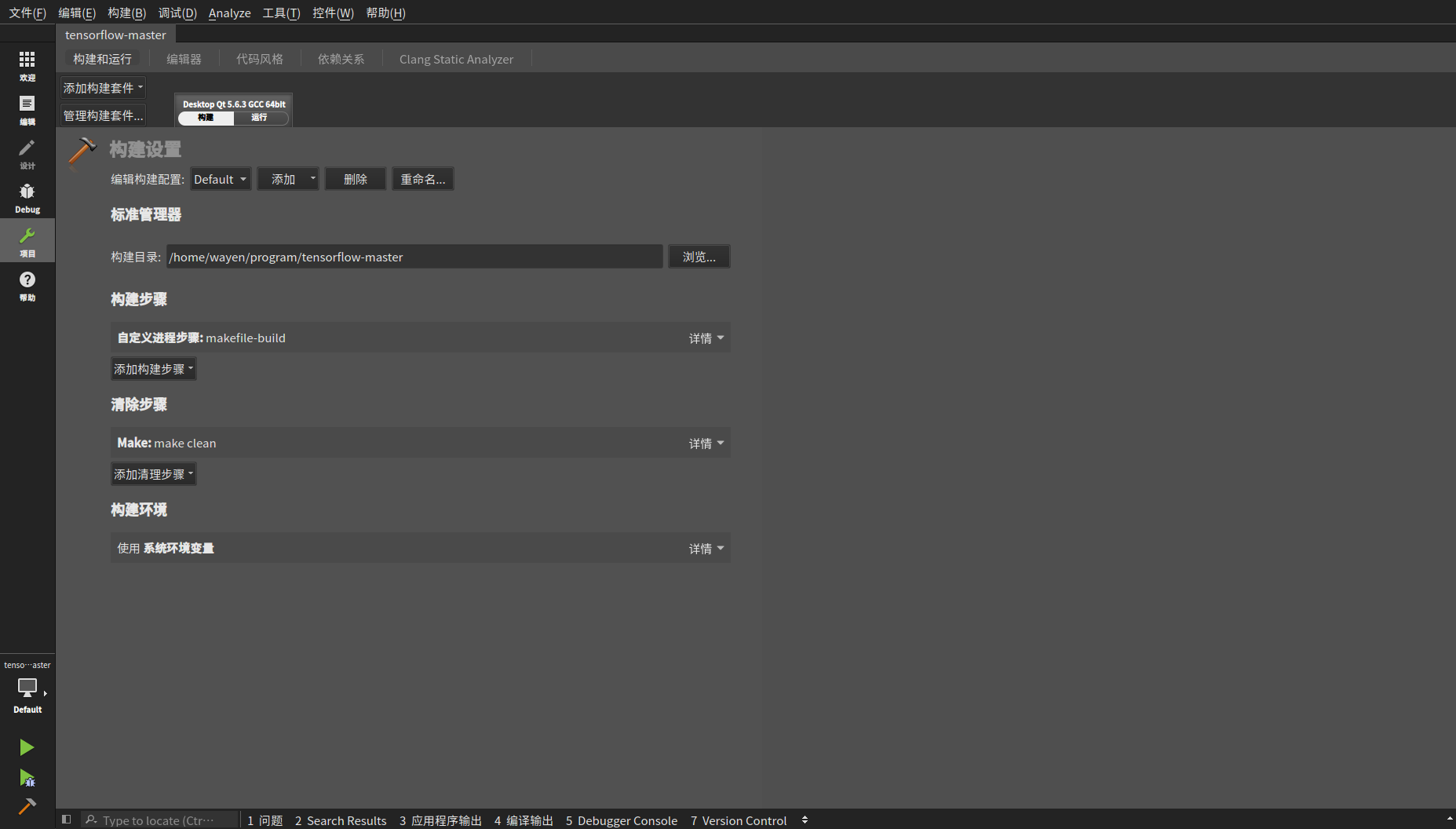

在qt里面设置构建步骤，自定义构建步骤

接下来一点左下角的锤子，就可以自动编译啦，如果想要切换编译目标，直接改上面这个脚本就可以了。

3 编译android中so

我的最终目标是输出一个so，这个so有包含jni的接口，然后在android studio里面的java直接loadlibrary就可以用了。那么该如何编译这个so呢，起初是直接加编译选项 -shared，发现出来的so没法用，坑。解决方法是要把编译选项中-fPIE和链接选择中-fPIE -pie去掉，就可以了。

以后手机上深度学习项目就可以愉快的使用tensorflow了，再也不用纠结移植问题了，一劳永逸。
