Android SVG矢量动画机制

导语

黑科技来了，Google在Android5.X中增加了对SVG矢量图形的支持，这对于创造新的高效率动画具有很深远的意义。

主要内容

• < path >标签
• SVG常见指令
• SVG编辑器
• Android中使用SVG
• SVG动画实例

具体内容

首先，我们来了解一下什么是SVG：
- 可伸缩矢量图形
- 定义用于网络的基于矢量的图形
- 使用xml格式定义图形
- 图片在放大或者改变尺寸的情况下其图形质量不会有所损失
- 万维网联盟的标准
- 与诸多DOM和XSL之类的W3C标准是一个整体

SVG在web上应用非常广泛，在Android5.X之前的Android版本上，大家可以通过一些第三方库在Android中使用SVG，而在Android5.X后，Android中添加了对< path >标签的支持，从而让开发者可以使用SVG来创建更加丰富的动画效果，那么SVG对传统的Bitmap，究竟有什么好处呢？bitmap通过每个像素点上存储色彩信息来表达图像，而SVG是一个绘图标准，与之相对，最大的优势是SVG放大不会失真，而且bitmap需要不同分辨率适配，SVG不需要。

< path >标签

使用< path >标签来创建SVG，就是用指令的方式来控制一支画笔，列入，移动画笔来到某一个坐标位置，画一条线，画一条曲线，结束，< path >标签所支持的指令大致有一下几种：
- M = moveto(M X,Y)：将画笔移动到指定的坐标位置，但未发生绘制。
- L = lineto(L X,Y)：画直线到指定的位置。
- H = horizontal lineto( H X)：画水平线到指定的X坐标位置。
- V = vertical lineto(V Y )：画垂直线到指定的Y坐标。
- C = curveto(C ,X1,Y1,X2,Y2,ENDX,ENDY)：三次贝塞尔曲线。
- S = smooth curveto(S X2,Y2,ENDX,ENDY)：三次贝塞尔曲线。
- Q = quadratic Belzier curve(Q X Y,ENDX,ENDY)：二次贝塞尔曲线。
- T = smooth quadratic Belzier curvrto(T,ENDX,ENDY)：映射前面路径的重点。
- A = elliptical Are(A RX,RY,XROTATION,FLAG1,FLAG2,X,Y)：弧线。
- Z = closepath()：关闭路径。

使用上面的指令时，需要注意的几点：
- 坐标轴以（0,0）位中心，X轴水平向右，Y轴水平向下。
- 所有指令大小写均可，大写绝对定位，参照全局坐标系，小写相对定位，参照父容器坐标系。
- 指令和数据间的空格可以无视。
- 同一指令出现多次可以用一个。

SVG常见指令

• L

绘制直线的指令是“L”，代表从当前点绘制直线到给定点，“L”之后的参数是一个点坐标，如“L 200 400”绘制直线，同时，还可以使用“H”和“V”指令来绘制水平竖直线，后面的参数是x坐标个y坐标。

• M

M指令类似Android绘图中的path类moveto方法，即代表画笔移动到某一点，但并不发生绘图动作。

• A

A指令是用来绘制一条弧线，且允许弧线不闭合，可以把A指令绘制的弧度想象成椭圆的某一段A指令一下有七个指令。

• RX，RY指所有的椭圆的半轴大小。
• XROTATION 指椭圆的X轴和水平方向顺时针方向的夹角，可以想象成。一个水平的椭圆饶中心点顺时针旋转XROTATION 的角度。
• FLAG1 只有两个值，1表示大角度弧度，0为小角度弧度。
• FLAG2 只有两个值，确定从起点到终点的方向1顺时针，0逆时针。
• X，Y为终点坐标。

SVG的指令参数非常的复杂，但是再Android中，不需要绘制太多的SVG图像，后面会有几个小案例。

SVG编辑器

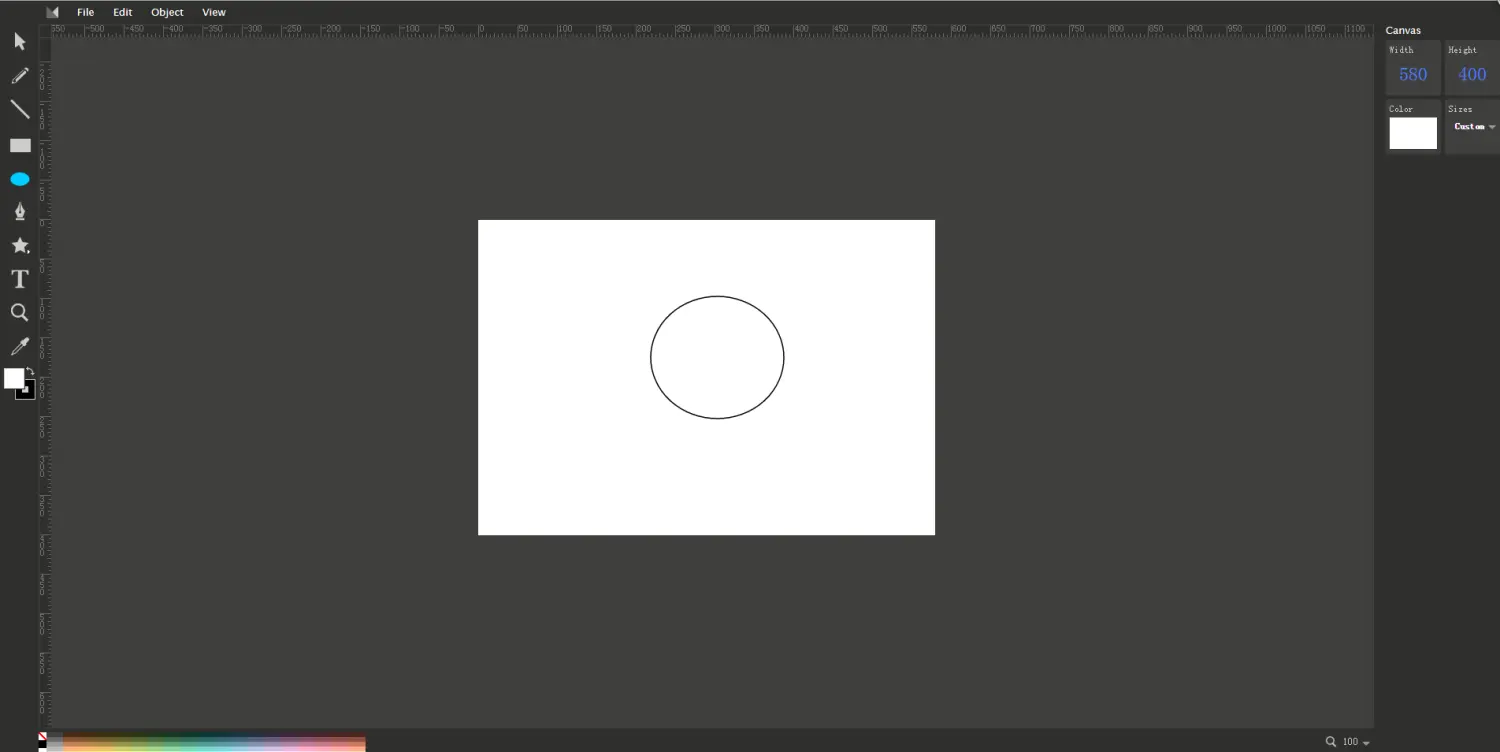

SVG参数的写法固定而且复杂，因此完全可以使用程序来实现，所以一般通过SVG编辑器来编辑SVG图像，网上有很多在线的编辑器，通过可视化编辑图像之后，点击view→source可以转换成SVG代码。

地址：http://editor.method.ac/

下载离线的SVG编辑器，由很多强大的功能，这里就不一一赘述了。

Android中使用SVG

Google在Android5.X后给我们提供了两个新的API来支持SVG：
- VectorDrawable
- AnimatedVectorDrawable

其中，VectorDrawable可以让你创建基于XML的SVG图像，并且结合AnimatedVectorDrawable来实现动画效果。

VectorDrawable

在XML中创建一个静态的SVG，通常是如下结构。

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="200dp"
    android:height="200dp"
    android:viewportHeight="100"
    android:viewportWidth="100">

</vector>

这个代码之中包含了两组高宽，width和height是表示SVG图像的具体大小，后面的是表示SVG图像划分的比例，后面再绘制path时所使用的参数，就是根据这两个值来进行转换的，比如上面的代码，将200dp划分100份，如果在绘图中使用坐标（50,50），则意味着该坐标为正中间，现在我们加上path标签。

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="200dp"
    android:height="200dp"
    android:viewportHeight="100"
    android:viewportWidth="100">

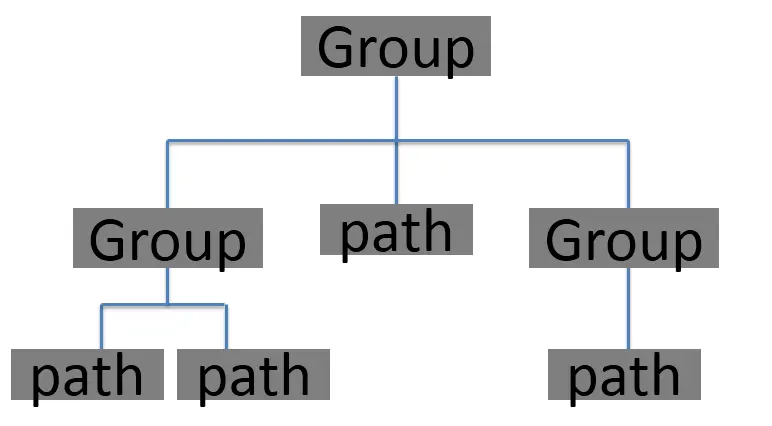

    <group
        android:name="svg1"
        android:rotation="0">
        <path
            android:fillColor="@android:color/holo_blue_light"
            android:pathData="M 25 50 a 25,25 0 1,0 50,0" />

    </group>

</vector>

通过添加< path>标签绘制一个SVG图形，pathData就是图形所用到的指令了，先用M指令，将画笔移动到(25 , 50)的位置，再通过A指令来绘制一个圆弧并且填充他，通过以上代码，就可以绘制一个SVG图形了。

上面使用android:fillColor属性来绘制填充图形，如果要绘制非填充的图形可以使用以下属性。

android:strokeColor="@android:color/holo_blue_light"
android:strokeWidth="2"

AnimatedVectorDrawable

AnimatedVectorDrawable的作用是给VectorDrawable提供动画效果，Google的工程师将AnimatedVectorDrawable比喻一个胶水，通过AnimatedVectorDrawable来连接静态的VectorDrawable和动态的objectAnimator。

下面我们来看看具体是怎么样来做的，首先我们在xml中定义一个< animated-vector>，来申明对AnimatedVectorDrawable的使用，并且指明是作用在path或者group上。

• anim_vector.xml

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/verctor">
    <target
