I.MX6启动模式分析

巴黎修铁塔

于 2025-02-06 10:14:27 发布

阅读量255

点赞数 7

文章标签： linux

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qq_29239993/article/details/145466140

版权

参考资料和验证平台

参考《i.MX 6Solo/6DualLite Applications Processor Reference Manual, Rev. 5, 05/2020》
在I.MX6SOLO平台实测

启动模式

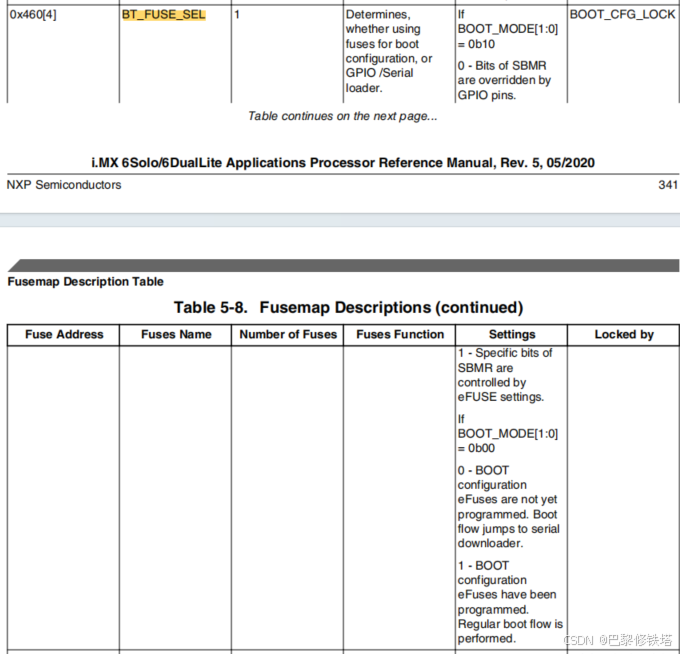

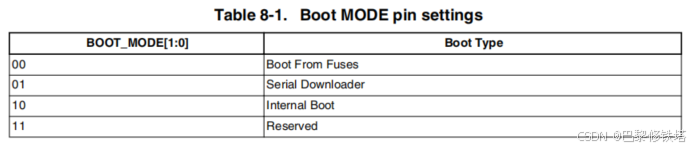

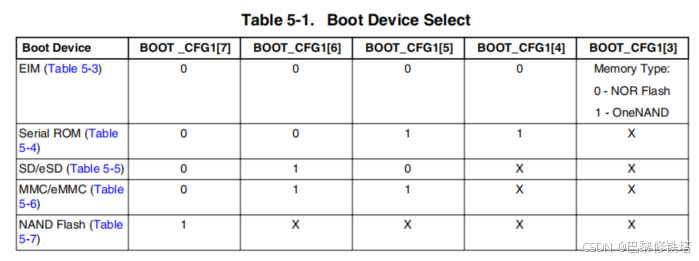

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

熔丝启动模式BOOT_MODE[1:0]=0b00

当BT_FUSE_SEL标志为0时，跳转至USB下载模式
当BT_FUSE_SEL标志为1时，根据BOOT_CFG1[7:3]的熔丝选择对应的方式启动

USB下载模式BOOT_MODE[1:0]=0b01

直接进入USB-HID模式，等待mfgtool或uuu工具烧录

内部启动模式BOOT_MODE[1:0]=0b10

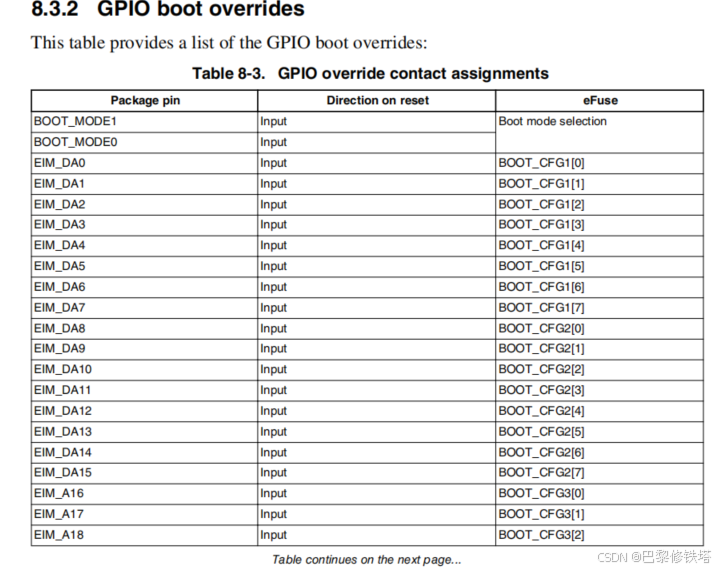

当BT_FUSE_SEL标志为0时，根据GPIO引脚的配置选择启动方式
在这里插入图片描述

当BT_FUSE_SEL标志为1时，根据BOOT_CFG1[7:3]的熔丝选择对应的方式启动
