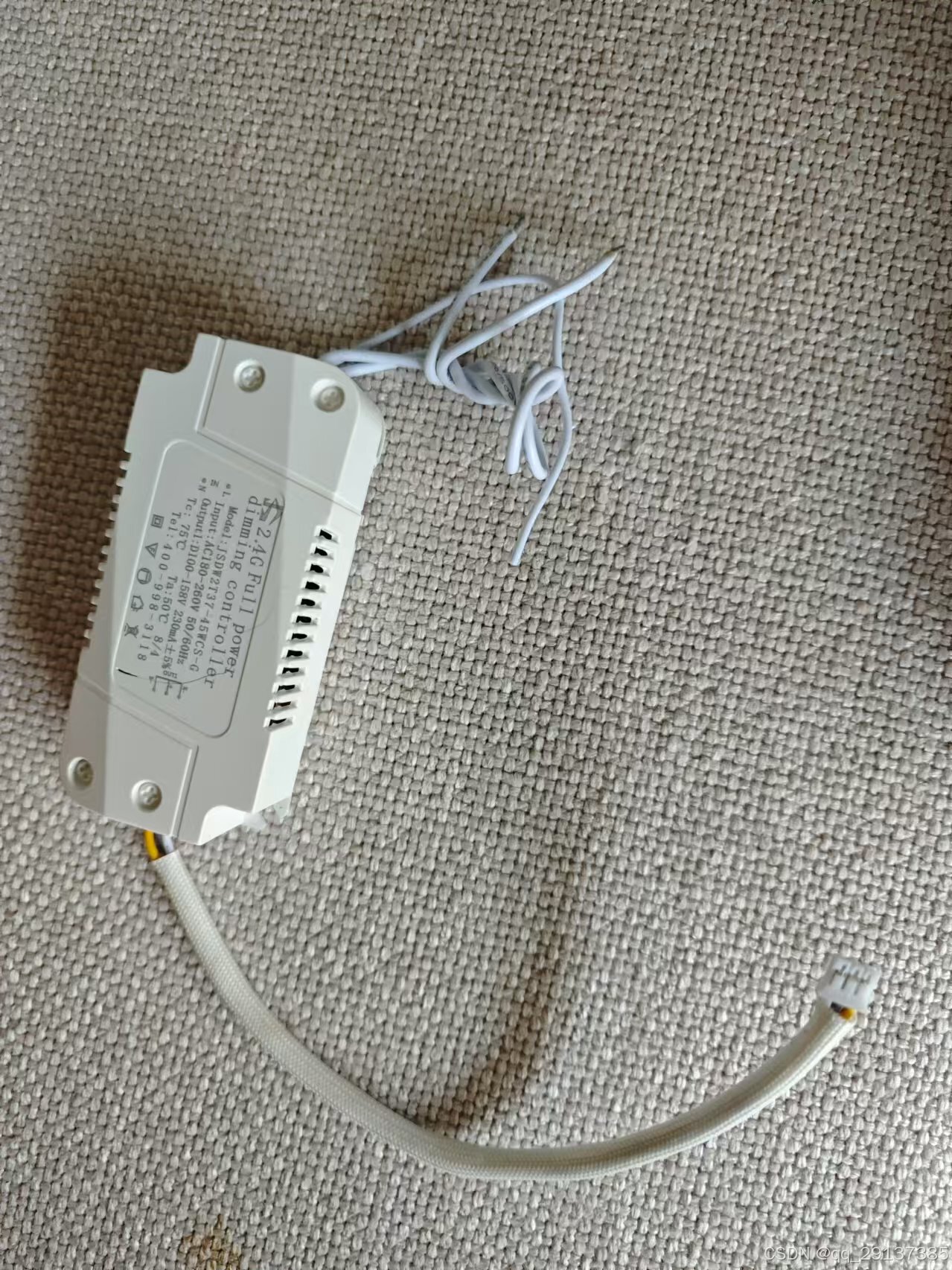

东西是针对上图所示的东西，现象是灯不亮，或者需要多次上下电才亮，在淘宝中无法找到同样型号的，包括功率和电压都很难找，所以就算找也是找差不多的，最后只能硬着头皮尝试着修修看了；有一些弯路需要总结下：

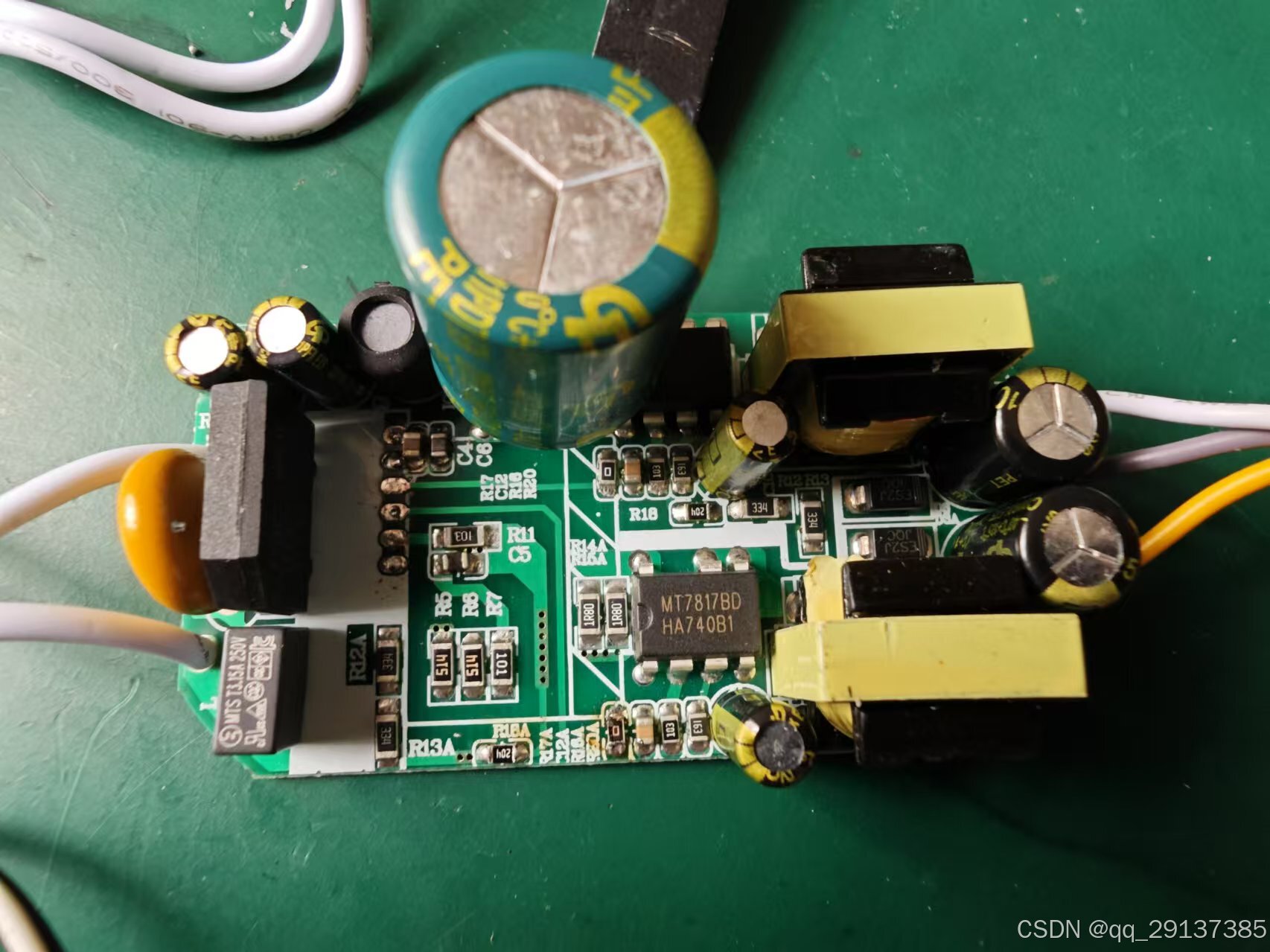

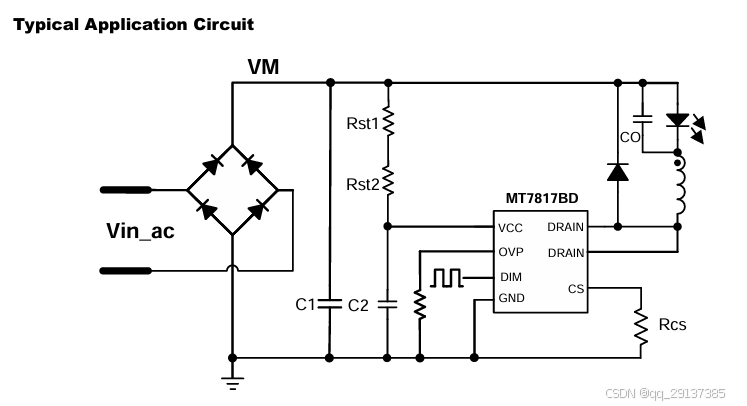

上图是别拆了无线接收器的板子，电源有整流桥保险丝，然后就是典型的MT7817BD的应用电路：
板子没有烧着，或者变黑烧坏的痕迹，所以很容易排除是电阻器件或者功率器件导致的损坏，把2.4G信号接收板子拆下来独立测试功率板，给DIM引脚给模拟1V，有输出，证明后级驱动电路没有问题。那就是信号接收板子问题。

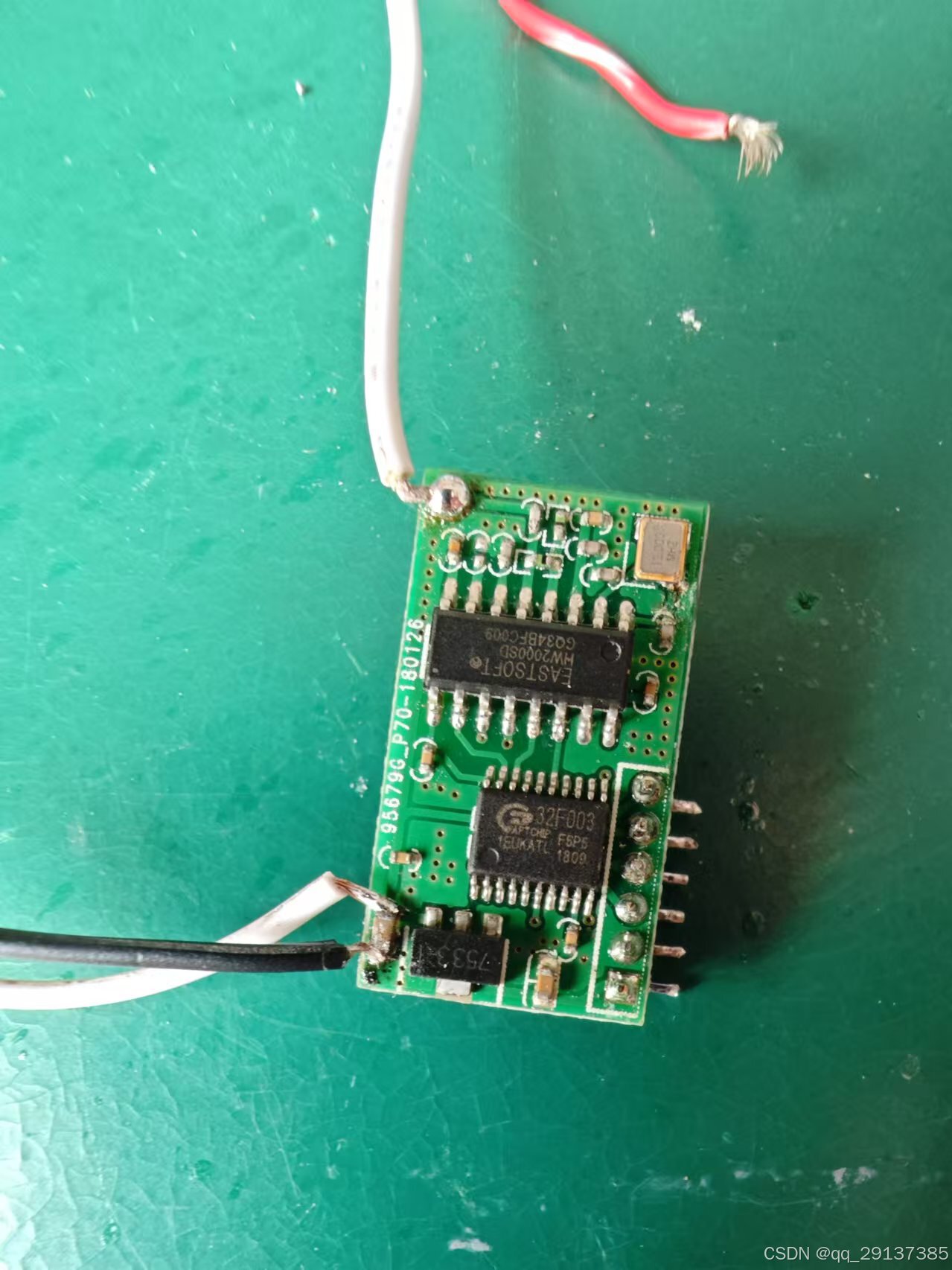

上图是有M0单片机，PY32F003和2.4G接收芯片HW2000组成，电源是DCDC芯片构成，通过万用表测到电源也正常，发现信号也能正常接收，后面又把板子装回去，发现装回去后又没有输出了，真是奇了怪。后面用可调电源直接给接收板子上3.3V，发现信号接收板子又有输出了，这是怎么回事呢，发现有两种可能：

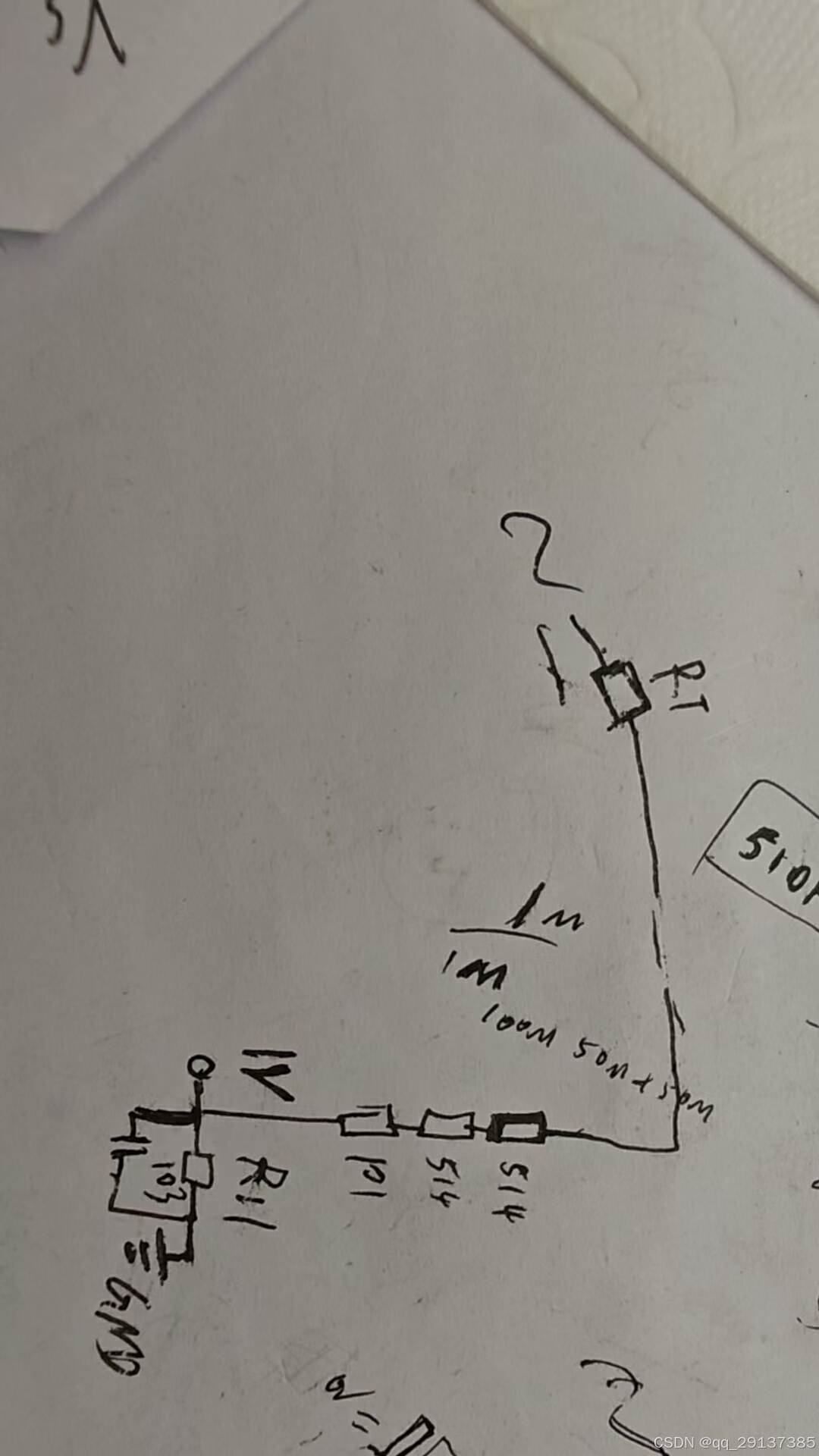

第一是MCU与功率板除了输出信号外还有一路信号，用于检测交流上电，我把信号接收板拆下来的时候，这个交流九检测信号相当于低电平，接上去功率板子后能量到1V的电压，从理论上分析确实是1V是对的，难道电容太小导致上电就是高电平，没有一个由0到1的过程导致？所以我就换了更大的电容，结果还是一样，不能正常输出：
第二种可能是MCU宕机了，因为接收板子距离整流桥很近，几乎是贴着你的，会不会MCU内部晶振没有起振导致MCU不工作，如果是这样，那就完了，不用再试了，这个没法确认

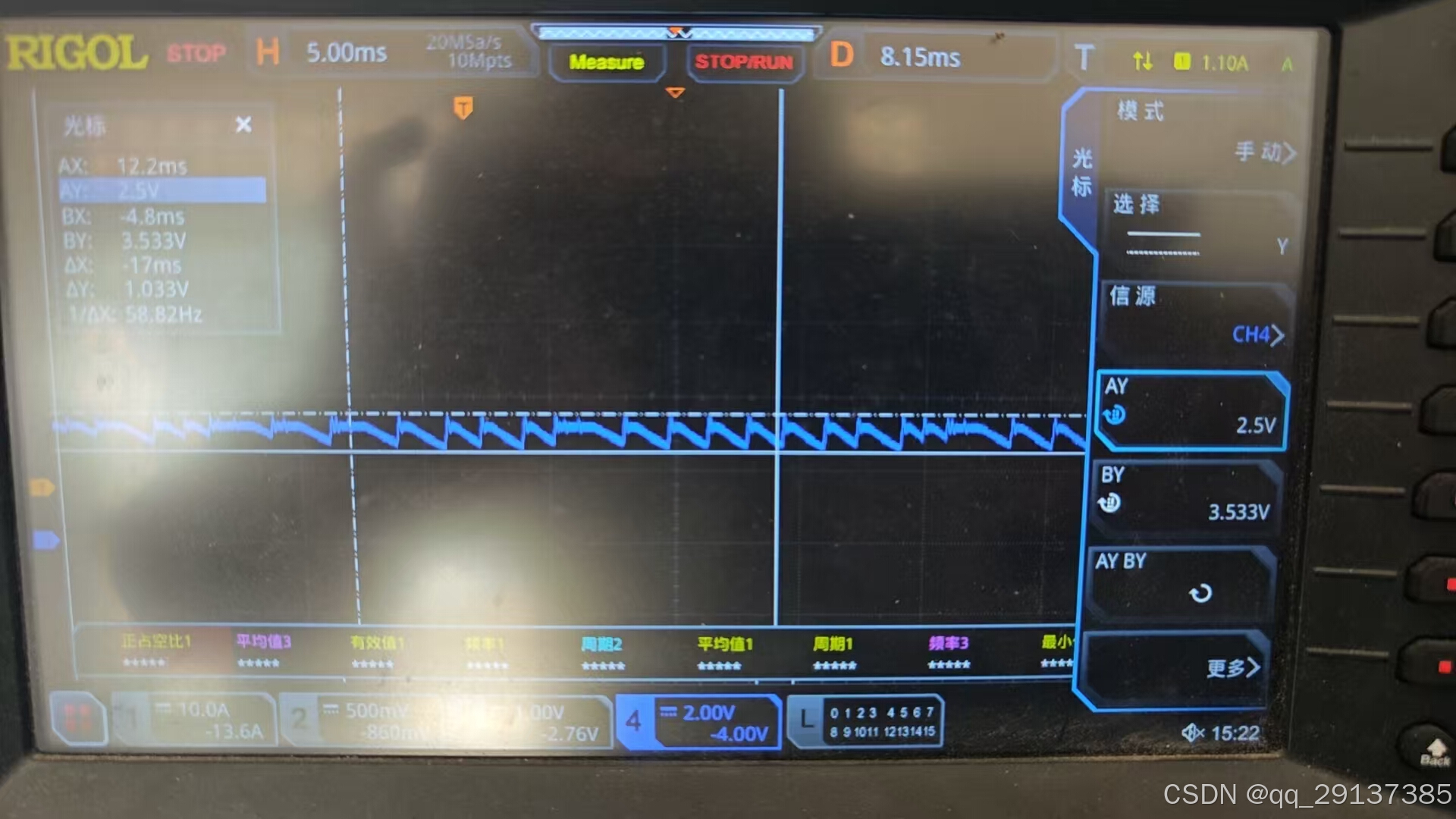

第三种可能是电源3.3V不对，电源纹波或者有大的扰动导致MCU处于启停启停的死循环，没办法正常工作，万用表只能测到电源电压确实是3.3V，纹波只能上示波器了：
问题的根源就是电源纹波导致的，在3.3v 的滤波电容并上一个1000uf的电解电容，输出正常了！激动~~~~
第一次写，不知道能不能对记录有点作用，网上的记忆总比人脑强吧，下次看回来希望有点经验可吸取
参考：
MT7815B-16B-16BD-17BD系列设计指南-Rev1.1-Relese.pdf
