通信协议-IIC协议

通信协议-IIC协议

简介

I2C 通讯协议 (Inter － Integrated Circuit) 是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，
可扩展性强。

物理层

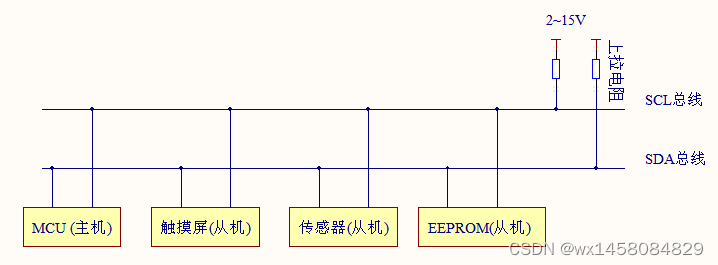

物理连接如下图所示：

特点如下：

1. 共用信号线、可挂载多个从设备，也可有多个主机。
2. 双向串行数据线 (SDA) 、串行时钟线 (SCL) 。
3. 从设备都有一个独立的地址 ，以提供主机识别。
4. 总线通过上拉电阻接到电源 ，I2C 设备空闲时，输出高阻态 ；当所有设备都空闲，都
   输出高阻态 ，此时上拉电阻把总线拉成高电平。
5. 多个主机同时使用总线 需要使用仲裁决定哪个主机占用总线。
6. 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达
   3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式 。
7. 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

对于stm32模拟GPIO一般使用开漏模式。

协议层

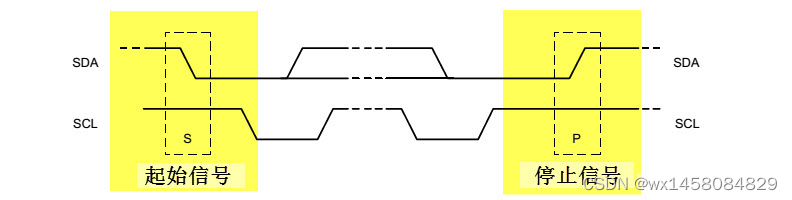

起始和停止信号

黄色表示操作区域

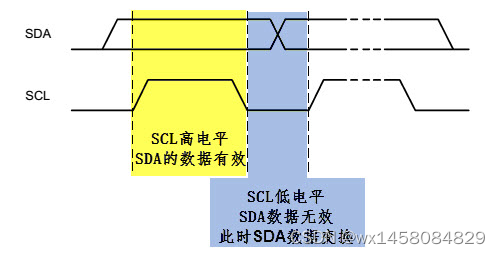

传输数据有效性

黄色区域是数据有效部分，SDA不能改变

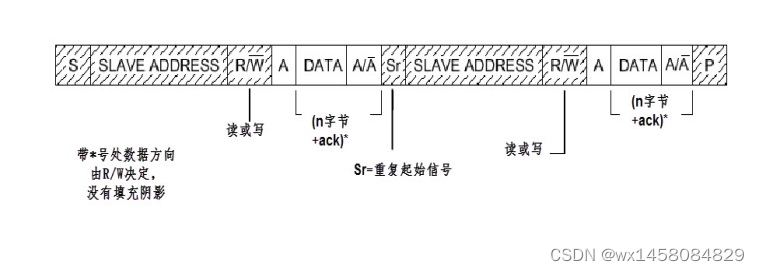

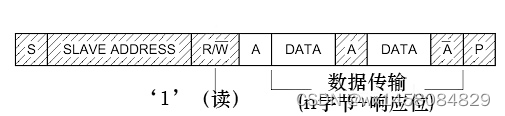

传输地址和方向

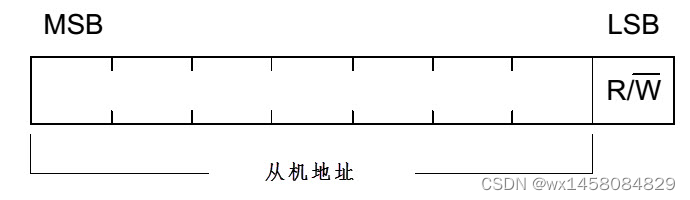

一般IIC是7位地址，最后一位是读或者写

MSB(Most Significant Bit)–最高有效位

LSB(Least Significant Bit)–最低有效位

代码

github
