本文介绍了Caffe中使用的数据结构及ProtoBuf的应用。Caffe利用ProtoBuf定义网络结构和参数，确保跨平台兼容性和高效性。文章详细讲解了如何定义、编译和使用ProtoBuf，以实现对网络结构的灵活配置。
caffe的数据结构，除了使用blob作为数据块，大部分的数据结构都用proto文件来定义。
我们为表达网络结构所写prototxt文件就是protobuf读取的文件，从其中，protobuf可以获取层、参数的设置，反馈NetParameter、LayerParameter等重要初始化信息用于网络、层的建立和设置。
caffe编译时，第一个编译的就是caffe.proto，它是所有文件的基础。
什么是protobuf，为什么选用它？
Google Protocol Buffer( 简称 Protobuf) 是 Google 公司内部的混合语言数据标准，目前已经正在使用的有超过 48,162 种报文格式定义和超过 12,183 个 .proto 文件。他们用于 RPC 系统和持续数据存储系统。
Protocol Buffers 是一种轻便高效的结构化数据存储格式，可以用于结构化数据串行化，或者说序列化。它很适合做数据存储或 RPC 数据交换格式。可用于通讯协议、数据存储等领域的语言无关、平台无关、可扩展的序列化结构数据格式。目前提供了 C++、Java、Python 三种语言的 API。
Protocol buffers是一种灵活，高效，自动化的方案，用于解决这类问题。有了protocol buffers, 你可以编写.proto文件去存储你想描述的数据结构。Protocol buffers编译器会创造一个类来将protocol buffer数据自动编码和解析成高效的二进制格式。生成的类为protocol buffer中的字段提供了getters和setters接口，而且还把读写protocal的细节封装成了一个单元。最重要的，protocol buffer支持扩展格式，随着时间的推移,这样的代码仍然可以用旧的格式读取数据编码。
通过使用，我们可以直观的了解它的作用及用法，使用方法：
1.定义你的protocol format，写.proto：
写.proto文件是十分简单的：你需要为每个你想序列化的数据结构写一个消息message，并为每一个在消息里的字段指定名称和类型。
1.1 *.proto文件中数据类型可以分为两大类:
复合数据类型 + 标准数据类型
复合数据类型包括：枚举和message类型
标准数据类型包含：整型，浮点，字符串等
1.2 数据类型前面修饰词:
①required: 必须赋值，不能为空，否则该条message会被认为是“uninitialized”。build一个“uninitialized” message会抛出一个RuntimeException异常，解析一条“uninitialized” message会抛出一条IOException异常。除此之外，“required”字段跟“optional”字段并无差别。
②optional:字段可以赋值，也可以不赋值。假如没有赋值的话，会被赋上默认值。对于简单的类型， 您可以指定自己的默认值, [default=HIT]。否则，会用系统提供的值：数值类型为0，字符类型为空, 布尔类型为false。对于嵌入式消息,默认值总是“默认实例”或“原型”这些消息里没有设置的字段。调用访问器来获得一个可选的(或要求)字段的值（没有被显式地设置），总是会返回字段的默认值的.
③repeated: 该字段可以重复任意次数，包括0次。重复数据的顺序将会保存在protocol buffer中，将这个字段想象成一个可以自动设置size的数组就可以了,repeated字段将作动态数组。
1.3.每个字段要给数字:
该Number是用来标记该字段在序列化后的二进制数据中所在的field，每个字段的Number在message内部都是独一无二的。也不能进行改变，否则数据就不能正确的解包。
1.4 数据类型

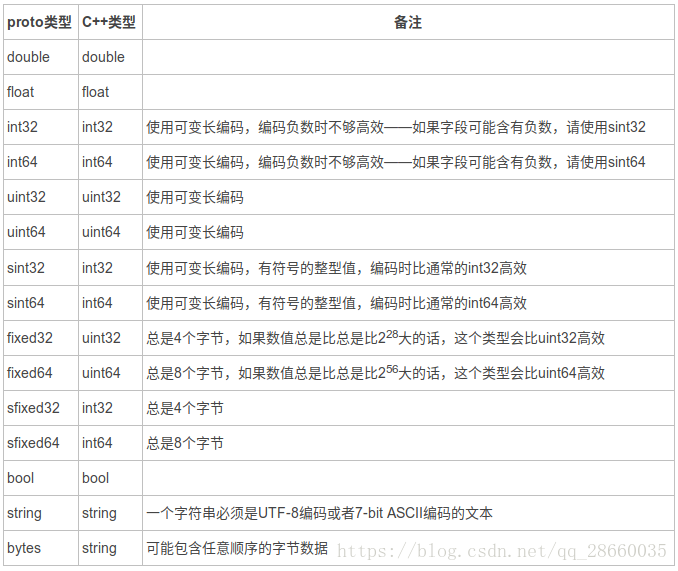

Protobuf支持的基本数据类型的表
1.5 例子
这里有一个.proto文件已经定义好你的消息addressbook.proto，引自官方教程：
https://developers.google.com/protocol-buffers/docs/cpptutorial
syntax = "proto2";
package tutorial;//包名称声明，预防命名冲突，生成的充当数据结构的类会被放在相应的命名空间中。
message Person {//用message定义一个数据结构
required string name = 1;
required int32 id = 2;
optional string email = 3;
enum PhoneType {//枚举类型，丰富了数据结构
MOBILE = 0;
HOME = 1;
WORK = 2;
}
message PhoneNumber {//嵌套数据类型
required string number = 1;
optional PhoneType type = 2 [default = HOME];
}
repeated PhoneNumber phones = 4;//可加多个电话号码和电话类型
}
message AddressBook {
repeated Person people = 1;//嵌套数据类型
}每个元素中的“= 1”,“= 2”标记符是识别使用的二进制编码字段的独特的“标签”。标签号码1-15要求的字节会比号码高的少点，所以你想优化一下，你可以使用这些标签用于常用的或repeated元素，把标签16和更高的标签给那些不常用或optional元素。每一个repeated的元素需要重新编码标记号,所以repeated字段特别适合优化。
2.编译Protocol Buffers：
现在你已经有了.proto文件，你需要做的下一件事是生成你需要read and write AddressBook（和后面的Person和PhoneNumber）消息的类。要做到这一点,您需要运行protocol buffer编译器protoc编译你的.proto :
现在运行编译器, 指定源码目录(你的应用源码呆的地方——如果你不提供这个值，默认为现在的目录)，目标目录（你希望生成代码的目录；通常会与源码目录相同），和你的.proto文件的路径。在这种情况下，你...：
protoc -I=$SRC_DIR --cpp_out=$DST_DIR $SRC_DIR/addressbook.proto因为你想用C++的类，所以你要写--cpp_out选项——类似的选项对其他受支持的语言也有提供，例如java：--java_out，python:--python_out。
这个会在你指定目标目录下生成下列文件c++:
addressbook.pb.h，声明你生成的类的头文件。//caffe编译caffe.proto生成的caffe.pb.h被很多重要类引用，实现数据结构的创建和使用addressbook.pb.cc, 包含你的类的实现文件。
python会生成 addressbook_pb2.py
3.Protocol Buffer的API
让我们来看看一些生成的代码,看看编译器生成了哪些类和函数给你。如果你看了tutorial.pb.h，你可以看到,你有一个您在tutorial.proto中指定每个消息的类。 再看看Person类,您可以看到,编译为每个字段生成了访问器。比如，对于name，id，email，和phone字段，c++你会有这些方法：
// name
inline bool has_name() const;
inline void clear_name();
inline const ::std::string& name() const;
inline void set_name(const ::std::string& value);
inline void set_name(const char* value);
inline ::std::string* mutable_name();
// id
inline bool has_id() const;
inline void clear_id();
inline int32_t id() const;
inline void set_id(int32_t value);
// email
inline bool has_email() const;
inline void clear_email();
inline const ::std::string& email() const;
inline void set_email(const ::std::string& value);
inline void set_email(const char* value);
inline ::std::string* mutable_email();
// phone
inline int phone_size() const;
inline void clear_phone();
inline const ::google::protobuf::RepeatedPtrField< ::tutorial::Person_PhoneNumber >& phone() const;
inline ::google::protobuf::RepeatedPtrField< ::tutorial::Person_PhoneNumber >* mutable_phone();
inline const ::tutorial::Person_PhoneNumber& phone(int index) const;
inline ::tutorial::Person_PhoneNumber* mutable_phone(int index);
inline ::tutorial::Person_PhoneNumber* add_phone(); getters有完整的名称包含小写的字段,setter函数始于set_。还有has_函数为每个单独的字段（required和optional）验证是否已经被设置。最后,每个字段都有一个clear_函数使该字段重置到空的状态。
然而，数字类型id字段只有基本的set，而name和email字段因为是字符串，所以有一对额外的函数。——一个让你可以得到一个直接指向字符串的指针（可修改目标）的mutable_ getter,和一个额外的setter。注意,您可以调用mutable_email()，即使email还没有设置；它将被自动初始化为一个空字符串。如果你有一个单独的消息字段在这个例子中,它还将会有一个mutable_函数但不会是一个set_函数。
Repeated字段也有一些特殊的函数——看repeated phone字段的函数，你可以发现
- 检查repeated字段的_size(换句话说，有多少电话号码与这个Person有关)。
- 得到一个使用其索引指定的电话号码。
- 在指定的索引中更新现有的电话号码。
- 添加另一个您可以编辑的电话号码的消息(repeated标量类型有一个add_可以让你使用新值)。
python比较不同，并不直接生成数据访问代码，而是生成特定的描述器为所有messages, enums, and fields，和一些空类，每个对应一种数据类型：
class Person(message.Message):
__metaclass__ = reflection.GeneratedProtocolMessageType
class PhoneNumber(message.Message):
__metaclass__ = reflection.GeneratedProtocolMessageType
DESCRIPTOR = _PERSON_PHONENUMBER
DESCRIPTOR = _PERSON
class AddressBook(message.Message):
__metaclass__ = reflection.GeneratedProtocolMessageType
DESCRIPTOR = _ADDRESSBOOK__metaclass__ = reflection.GeneratedProtocolMessageType这个很重要，可当作用于创建类的模板。加载时，GeneratedProtocolMessageType metaclass用特定的描述器来创建所有的python方法，可以使用Person class 当作它 定义了 each field of the Message base class as a regular field，例如：
import addressbook_pb2
person = addressbook_pb2.Person()
person.id = 1234
person.name = "John Doe"
person.email = "jdoe@example.com"
phone = person.phones.add()
phone.number = "555-4321"
phone.type = addressbook_pb2.Person.HOME4.caffe.proto 中选段编译：
取了caffe.proto 中关于Blob结构定义的部分，单独取出来：
syntax = "proto2";
package blob_paractice;
// Specifies the shape (dimensions) of a Blob.
message BlobShape {
repeated int64 dim = 1 [packed = true];
}
message BlobProto {
optional BlobShape shape = 7;
repeated float data = 5 [packed = true];
repeated float diff = 6 [packed = true];
repeated double double_data = 8 [packed = true];
repeated double double_diff = 9 [packed = true];
// 4D dimensions -- deprecated. Use "shape" instead.
optional int32 num = 1 [default = 0];
optional int32 channels = 2 [default = 0];
optional int32 height = 3 [default = 0];
optional int32 width = 4 [default = 0];
}
然后进到目录里编译：
protoc --cpp_out=./ ./blob.proto
生成了blob.pb.h blob.pb.cc，其中blob.pb.h：
namespace blob_paractice {
// Internal implementation detail -- do not call these.
void protobuf_AddDesc_blob_2eproto();
void protobuf_AssignDesc_blob_2eproto();
void protobuf_ShutdownFile_blob_2eproto();
class BlobProto;
class BlobShape;
// ===================================================================
class BlobShape : public ::google::protobuf::Message /* @@protoc_insertion_point(class_definition:blob_paractice.BlobShape) */ {
public:
BlobShape();
virtual ~BlobShape();
BlobShape(const BlobShape& from);
inline BlobShape& operator=(const BlobShape& from) {
CopyFrom(from);
return *this;
}这段程序之前有一些头文件引用，省略了，之后还有一些定义了类的功能部分也略去了，只看咱们要用的API部分：
// nested types ----------------------------------------------------
// accessors -------------------------------------------------------
// repeated int64 dim = 1 [packed = true];
int dim_size() const;
void clear_dim();
static const int kDimFieldNumber = 1;
::google::protobuf::int64 dim(int index) const;
void set_dim(int index, ::google::protobuf::int64 value);
void add_dim(::google::protobuf::int64 value);
const ::google::protobuf::RepeatedField< ::google::protobuf::int64 >&
dim() const;
::google::protobuf::RepeatedField< ::google::protobuf::int64 >*
mutable_dim();从上面，可以清楚的看到对BlobShape结构中repeated int64 dim = 1 [packed = true];的功能：
大小、清理、查看、设置、重复定义和mutable_指针获取
当然还有BlobProto的：
// nested types ----------------------------------------------------
// accessors -------------------------------------------------------
// optional .blob_paractice.BlobShape shape = 7;
bool has_shape() const;
void clear_shape();
static const int kShapeFieldNumber = 7;
const ::blob_paractice::BlobShape& shape() const;
::blob_paractice::BlobShape* mutable_shape();
::blob_paractice::BlobShape* release_shape();
void set_allocated_shape(::blob_paractice::BlobShape* shape);
// repeated float data = 5 [packed = true];
int data_size() const;
void clear_data();
static const int kDataFieldNumber = 5;
float data(int index) const;
void set_data(int index, float value);
void add_data(float value);
const ::google::protobuf::RepeatedField< float >&
data() const;
::google::protobuf::RepeatedField< float >*
mutable_data();
// repeated float diff = 6 [packed = true];
int diff_size() const;
void clear_diff();
static const int kDiffFieldNumber = 6;
float diff(int index) const;
void set_diff(int index, float value);
void add_diff(float value);
const ::google::protobuf::RepeatedField< float >&
diff() const;
::google::protobuf::RepeatedField< float >*
mutable_diff();
// repeated double double_data = 8 [packed = true];
int double_data_size() const;
void clear_double_data();
static const int kDoubleDataFieldNumber = 8;
double double_data(int index) const;
void set_double_data(int index, double value);
void add_double_data(double value);
const ::google::protobuf::RepeatedField< double >&
double_data() const;
::google::protobuf::RepeatedField< double >*
mutable_double_data();
// repeated double double_diff = 9 [packed = true];
int double_diff_size() const;
void clear_double_diff();
static const int kDoubleDiffFieldNumber = 9;
double double_diff(int index) const;
void set_double_diff(int index, double value);
void add_double_diff(double value);
const ::google::protobuf::RepeatedField< double >&
double_diff() const;
::google::protobuf::RepeatedField< double >*
mutable_double_diff();
// optional int32 num = 1 [default = 0];
bool has_num() const;
void clear_num();
static const int kNumFieldNumber = 1;
::google::protobuf::int32 num() const;
void set_num(::google::protobuf::int32 value);
// optional int32 channels = 2 [default = 0];
bool has_channels() const;
void clear_channels();
static const int kChannelsFieldNumber = 2;
::google::protobuf::int32 channels() const;
void set_channels(::google::protobuf::int32 value);
// optional int32 height = 3 [default = 0];
bool has_height() const;
void clear_height();
static const int kHeightFieldNumber = 3;
::google::protobuf::int32 height() const;
void set_height(::google::protobuf::int32 value);
// optional int32 width = 4 [default = 0];
bool has_width() const;
void clear_width();
static const int kWidthFieldNumber = 4;
::google::protobuf::int32 width() const;
void set_width(::google::protobuf::int32 value);一应功能，说来就来，方便快捷，运行效率有保证。
