嵌入式裸机架构的探索与回归

为什么会想着探索下嵌入式裸机的架构呢？是因为最近写了一个项目，项目开发接近尾声时，发现了一些问题：

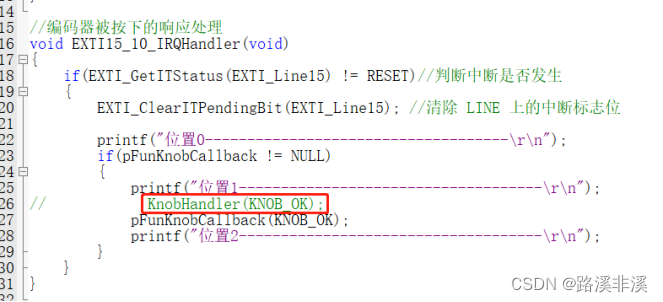

1、项目中，驱动层和应用层掺杂在一起，虽然大部分是应用层调用驱动层，但是也存在驱动层调用业务层的情况，这导致了层次间的耦合；

2、应用程序全都放在了一个app.c文件夹里，代码高达1万行，实在是过于庞大，我想着将代码拆分下，发现实在是太困难，牵一发动全身；

3、全局变量满天飞，代码量大了之后，自己都晕了，虽然写了注释，但是想想，如果注释没写清楚，那么时间久了，自己回来看都不知道是啥~~~~~~；

那么，如何在后续项目中有所改进呢？

架构1.0

关于程序的架构和规范化，要做到：

层次分明，模块化，高內聚低耦合，风格规范易懂。

自顶向下设计，自底向上开发，花一两天来设计，设计好之后再开发。

层次分明

根据需求，有各种各样的功能要实现，但是因为嵌入式不仅涉及到软件，还会涉及到硬件，所以，需要分层，思维才能更清晰，更有利于后期的开发和维护。

根据我自己的开发经验，先说下我的最初裸机分层习惯。

将整体的架构设计分成3层，再多层次对于裸机感觉没什么必要了。

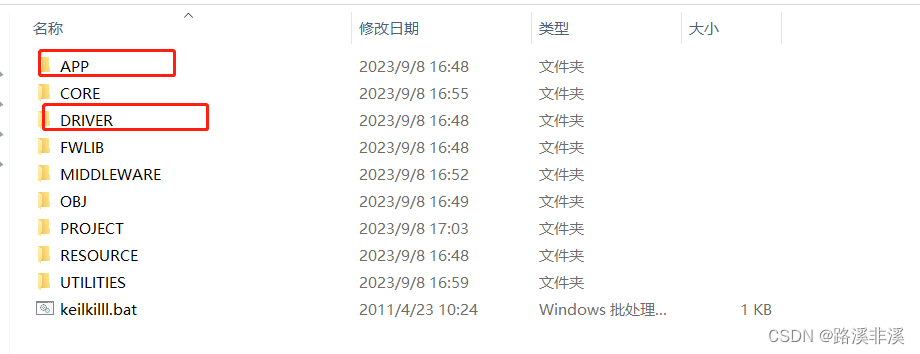

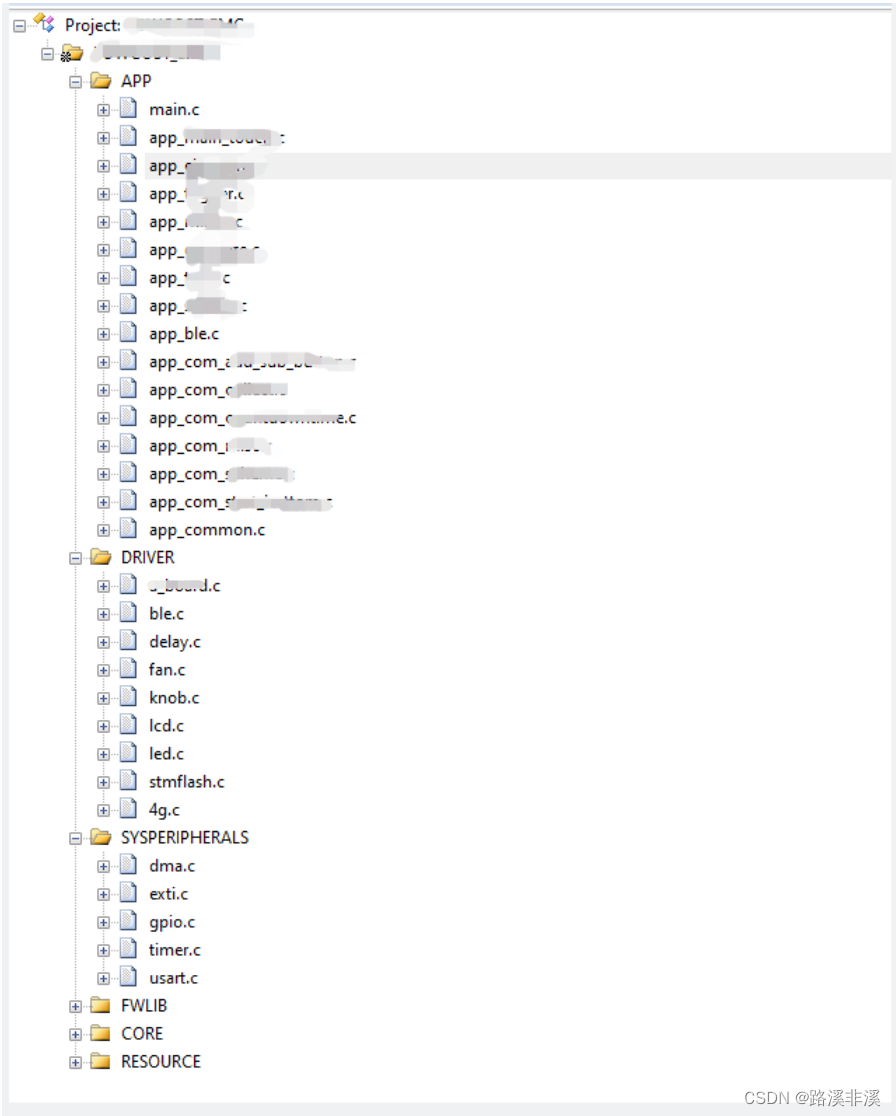

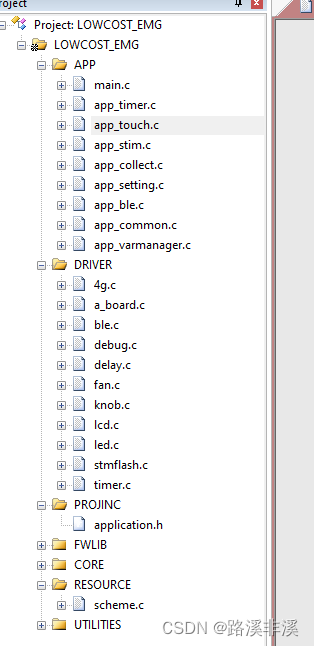

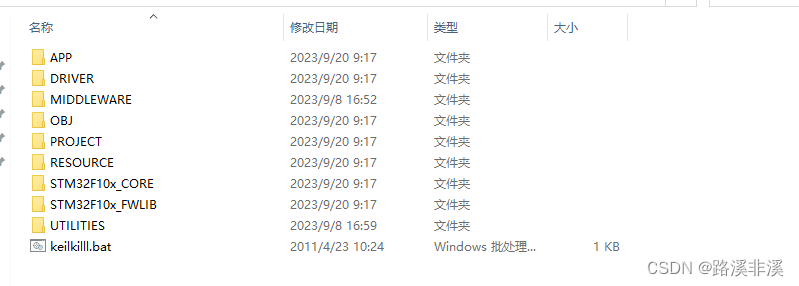

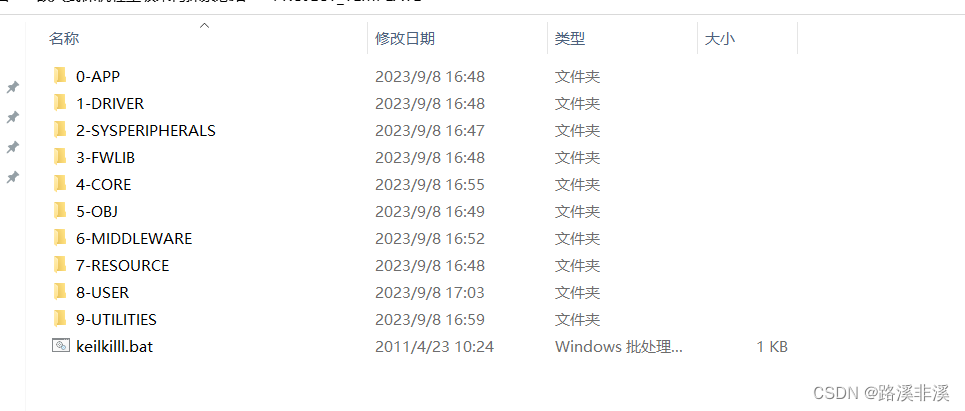

模版示例：

APP存放业务层代码；

DRIVER存放硬件驱动层代码；

SYSPERIPHERALS存放系统外设代码；

FWLIB存放固件库；

CORE存放一些板级核心代码；

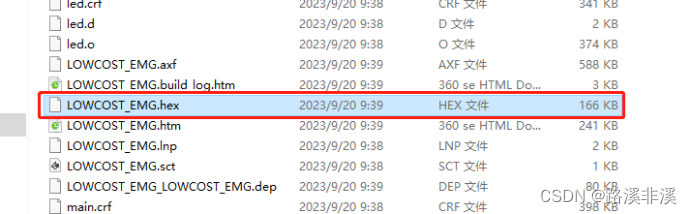

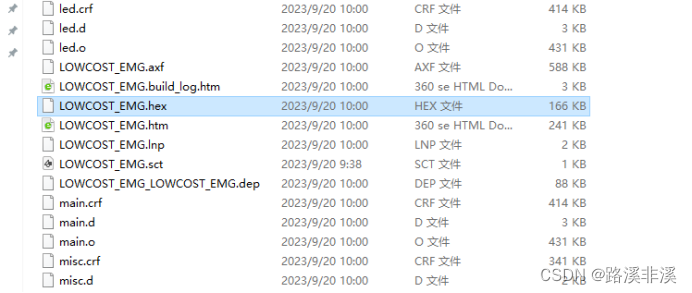

OBJ存放keil的输出文件；

MIDDLEWARE存放中间件；

RESOURCE存放一些资源比如字库等；

USER存放工程；

UTILITIES存放其他内容；

除了一些固定的文件，在开发时分为系统外设、驱动层，再加上一个业务层。

系统外设层主要是对用到的各种片上外设进行初始化，之前经常跟驱动层写到一起，但时间久了就发现二者其实是不同的层次，写到一起容易混乱。

理想情况下，系统外设层向驱动层提供接口，驱动层向业务层提供接口。

系统外设层的各个硬件口，最后都用宏定义给重命名，如果要移植，就只用该硬件口就行，而不用去动驱动层，比如，如果就用GPIOA去开发，那么如果换了板子，就要改驱动层的书写，但是如果重命名，就只用改系统外设层的头文件即可。

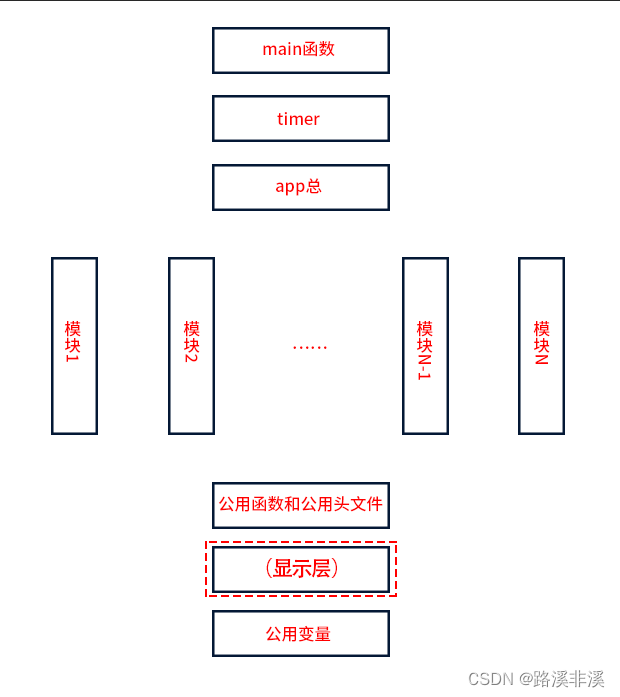

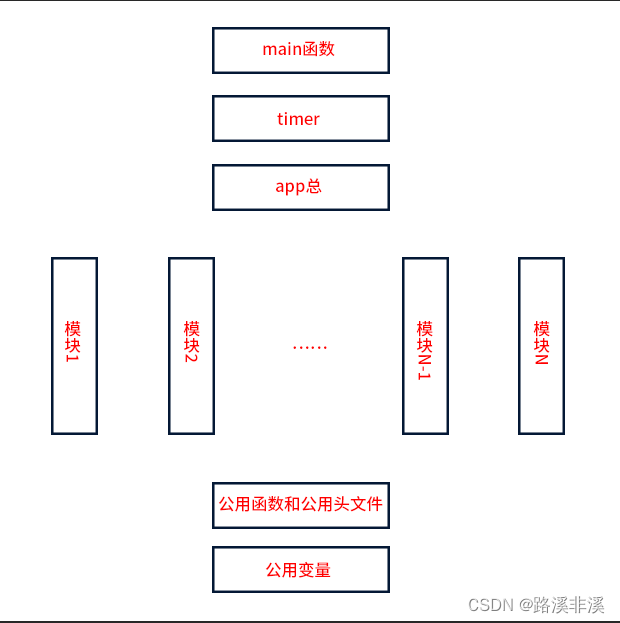

另外，对于业务层来说，不推荐将所有的功能都放在同一个文件中，虽然比较方便，但是这会导致文件特别大，不利于后续开发和维护。最好按照功能模块进行开发，然后有一些各模块共用的功能，可以抽离出来，单独一个文件。通常，拆一个总的入口文件，再按大模块拆一拆，然后就是共用的部分。按模块其实是同级拆分，将共用功能分离出来，其实是上下层次的拆分，不过，也没啥必要再分不同目录来放了。

上面实例中，其实拆的太多了，就多了文件跟文件之间的纠缠，后续也很难理清。

前期一定就要做好设计和规划，不要试图想着先开发，后续再修改，惨痛的教训告诉你，修改比重新开发更让人烦躁，很费时间，分分钟有牵一发动全身的风险。

总之就是，越往上层，就应当越抽象。

层数越多，越复杂。

请合理平衡。

关于系统外设和驱动层的初始化，如果系统外设是和具体的驱动关联的，就可以放在驱动里，如果不能跟具体的驱动关联，就直接在系统外设层定义初始化接口即可，比如定时器。

另外，注意编码规范，如果太随意，越往后代码量越大就越难开发。就按照常规推荐的那些编码规范来写就行了，也不必特立独行。

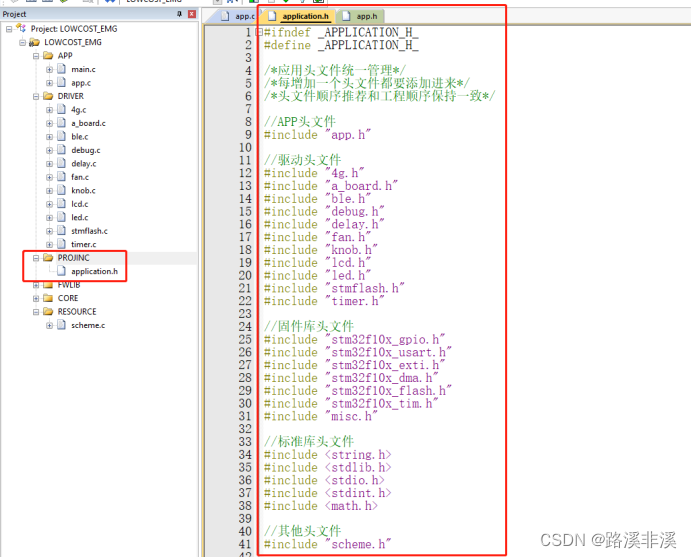

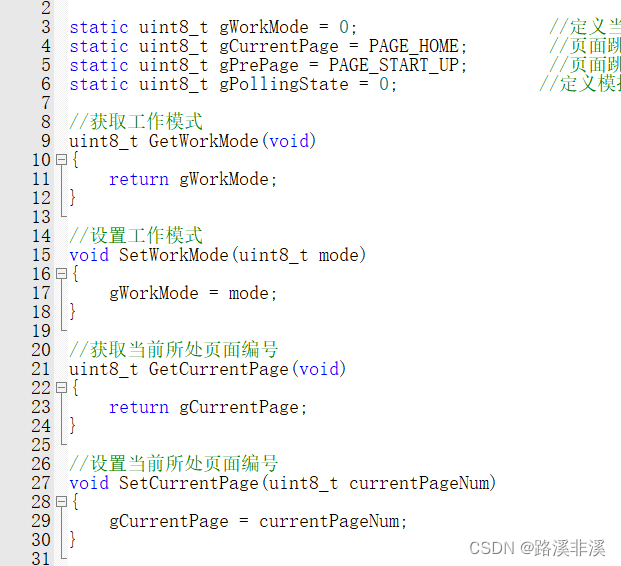

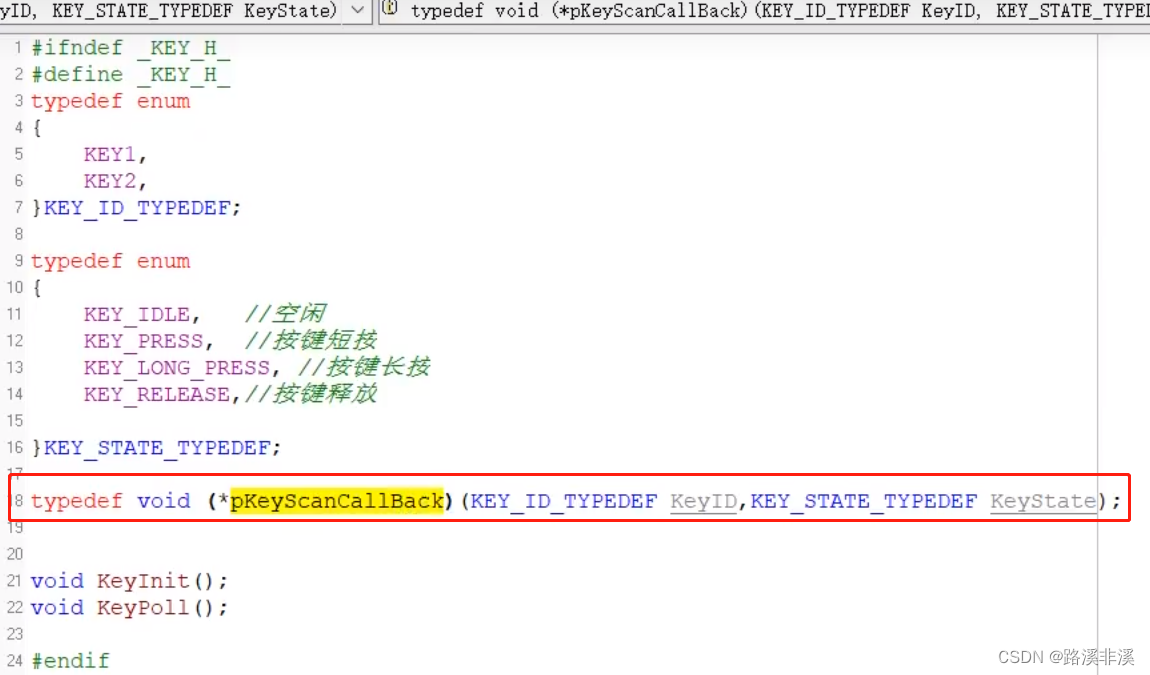

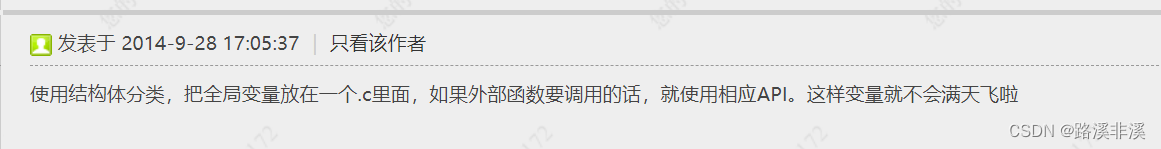

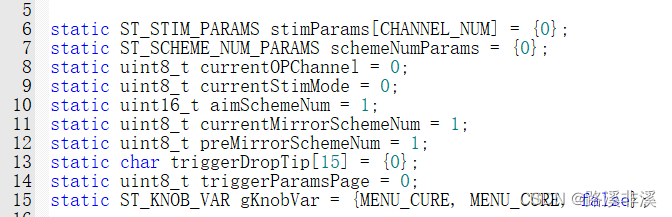

关于变量还有头文件中的宏定义，有共用的，有专用的，专用的肯定是放在自己的c中，共用的可以放在common中，该static的就static。关于程序中的全局变量，建议如果超过3个，就用结构体封装起来，函数最好也是用函数指针结构体封装起来（借鉴硬件家园的风格）。区分仅自己使用和需要共享使用的情况，然后决定是用static限定或者加入到相应结构体中。

模块化就比较好理解，各个模块单独开发，最好可以实现独立编译。
