搭建三相整流桥

最新推荐文章于 2024-08-31 14:32:05 发布
原创 最新推荐文章于 2024-08-31 14:32:05 发布 · 817 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了一种三相电接入调压器的方法，并详细解释了调压器与三相整流桥之间的连接方式。通过在两者之间加入保险丝，可以确保电路的安全。使用调压器可以平稳地提升电压，避免电容瞬间承受过大的电流冲击，从而省去了缓冲电阻的使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

0

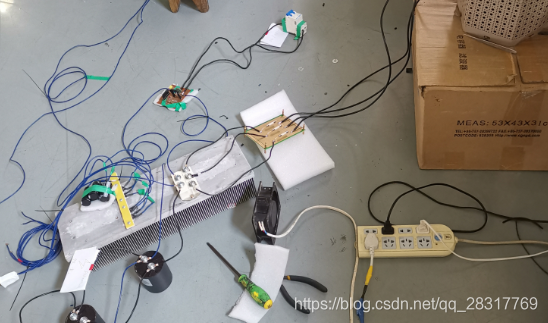

三相电接入调压器

1

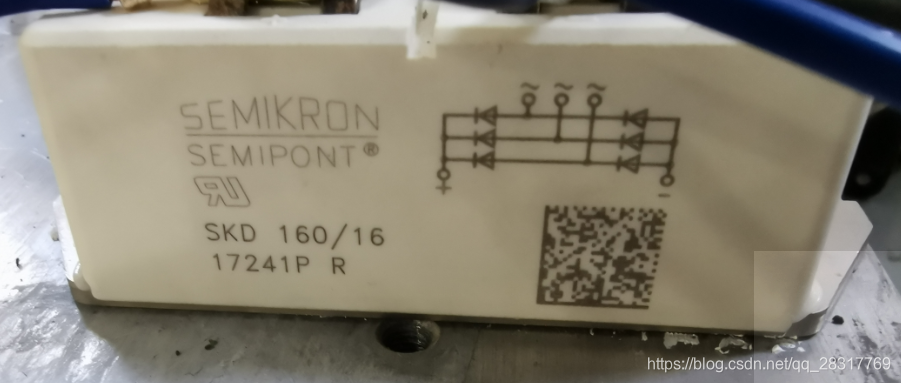

调压器接到三相整流桥，两者之间加保险丝

2

有了调压器，缓慢调节上升电压，电容不会一下子跑很大的电流，就可以不用缓冲电阻
