关于AT25DF041B的flash芯片的读写驱动

一、什么是AT25DF041B

        最近公司采购了一批AT25DF041B的外挂FLASH芯片用来存储数据，说让我负责该芯片的驱动程序的编写。但是我拿到芯片发现这芯片的代码资料几乎没有，MD，完全从头摸索，浪费了我3天！之前一直用W25Q系列的flash芯片，本以为都是spi的驱动，但是还是有一些差别的需要自己去摸索！好了，废话不多说，回归正题！

芯片信息：

供电电压：1.65V - 3.6V Supply

支持的spi模式：SPI Modes 0 and 3

最大操作频率：104MHz Maximum Operating Frequency

页大小：256 Bytes

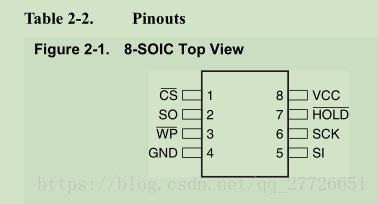

硬件连接：

这款芯片有8个腿，其中的WP和HOLD引脚可以直接悬空用即可！



接下来讲解大家最想要的信息，软件如何驱动它？

（1）读取AT25DF041B芯片的flash的ID

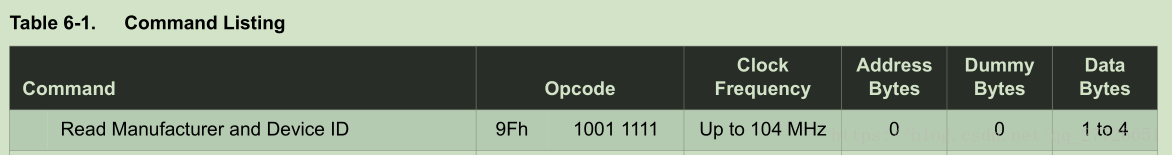

经常写flash驱动的工程师都知道，想驱动一款芯片，最先要做的事情就是先把该芯片的ID给读出来！只有先读出来芯片ID，然后再写其他驱动才有意义，因为只有读出了ID，至少说明你的spi时序没问题，硬件连接没问题，片子是好用的，MCU也没问题！接下来为使用这款片子才能无后顾之忧！那么怎么读他的ID呢？查询手册发现：

从上图我们得知，要想读它的ID，只需要通过spi发送0x9F即可！等发送完0x9F之后，随即发送4个空字节（一般是0xFF），芯片便会将自己的ID返回给spi主设备！代码如下所示：
