07 STM32F429 位带操作

07 STM32F429 位带操作

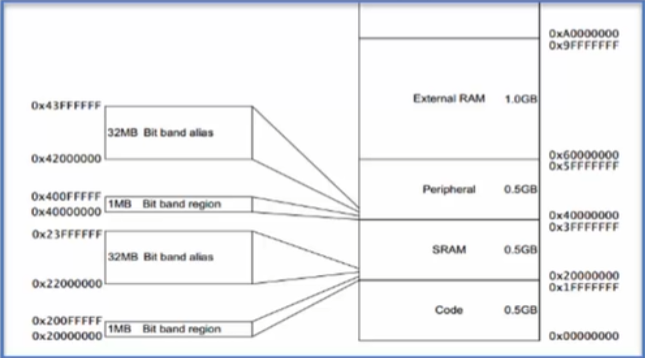

位带简介

它和总线操作有什么不同？

总线操作是一次性操作32位，而位带操作可以精确到某一位上.

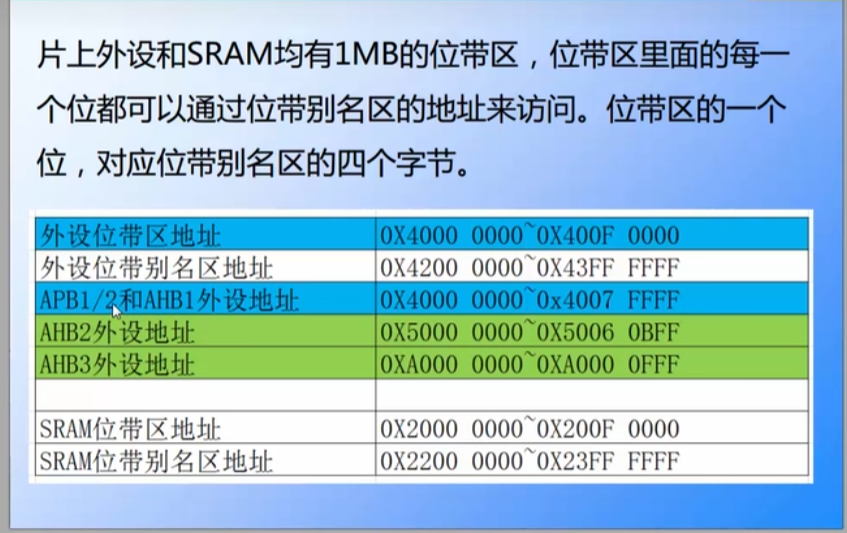

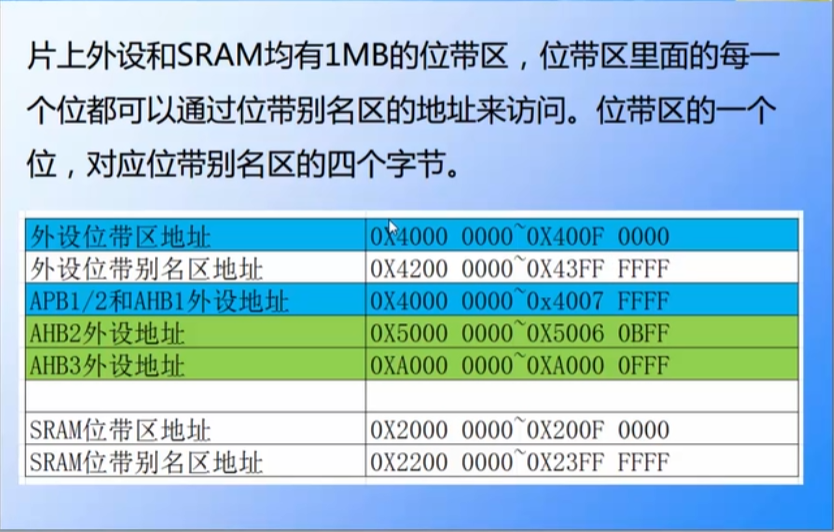

有哪些地址上的外设可以使用位带操作？

即AHB2和AHB3不能进行位带操作

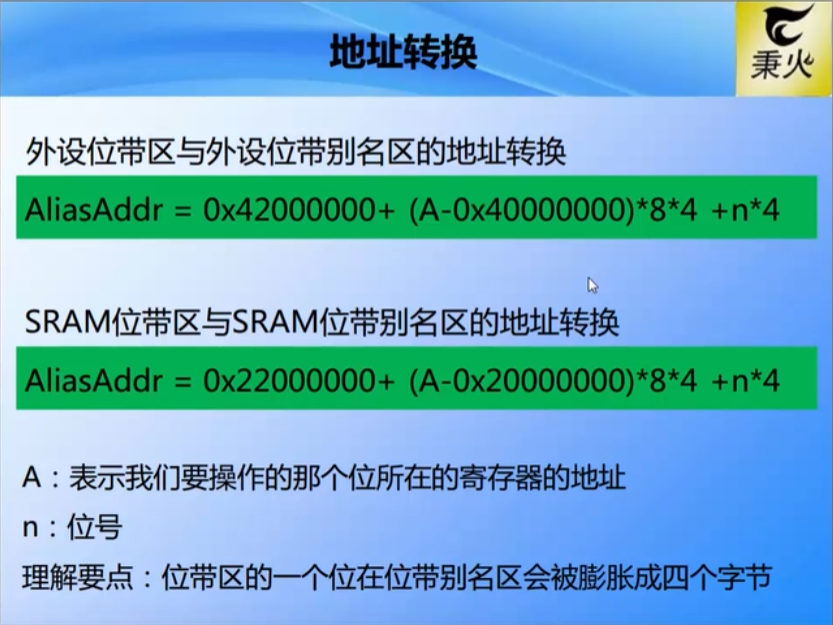

地址转换

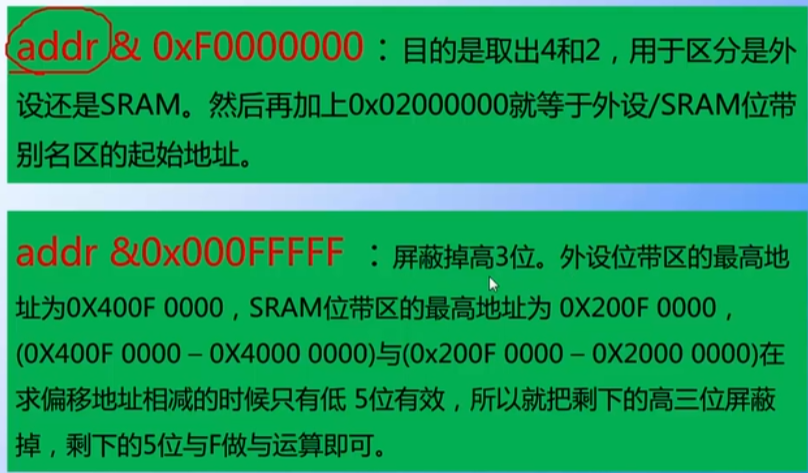

解析：

A-0X40000000为偏移地址,图中×8×4代表偏移地址变大32倍 n*4中的n为所对应寄存器的第n位

这样就得到所对应位带别名区的地址.

代码实现

main.c

#include"stm32f4xx.h"
#include"bsp_led.h"
#define GPIOH_ODR_ADDR (GPIOH_BASE+0X14)

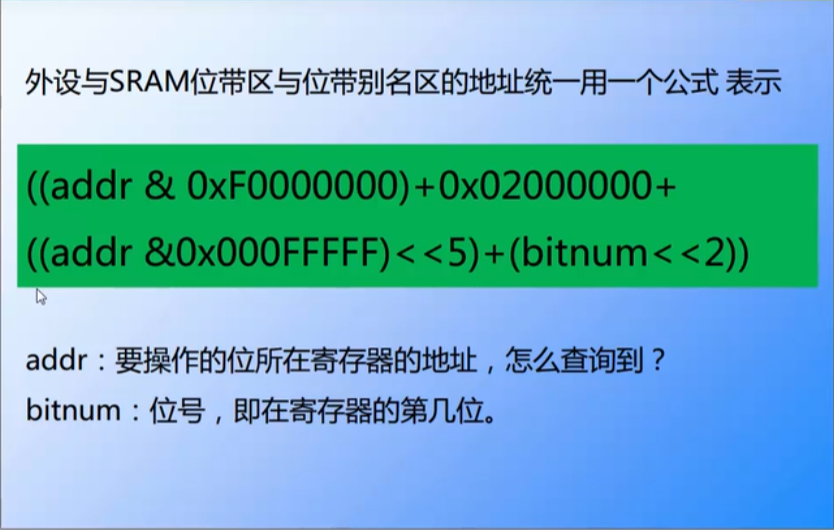

//求出位带别名区的地址
#define BITBAND(addr,bitnum) ((addr&0xF0000000)+0x02000000+((addr&0x000FFFFF)<<5)+(bitnum<<2))
//将立即数转化为指针，然后对指针*操作
#define MEN_ADDR(addr) (*(volatile unsigned long*)(addr))
//再次宏定义使得代码整洁
#define BIT_ACTION(addr,bitnum) MEN_ADDR(BITBAND(addr,bitnum))
int main(){
	int count;
	LED_GPIO_Config();

  while(1){
			BIT_ACTION(GPIOH_ODR_ADDR,10) = 1;
			for(count = 0 ; count <0XEFFFFF;count++);
			BIT_ACTION(GPIOH_ODR_ADDR,10) = 0;
			for(count = 0 ; count <0XEFFFFF;count++);
	}
}

bsp_led.c

#include"bsp_led.h"

//1- 先确定引脚号
//2- 确定是输入还是输出 MODER
//3- 如果是输出，那么是推挽还是开漏输出

void LED_GPIO_Config(void){
	//变量需要定义在函数前
	GPIO_InitTypeDef GPIO_InitStruct;
	//打开时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOH,ENABLE);
	//初始化GPIO结构体
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Fast_Speed;
  GPIO_Init(GPIOH,&GPIO_InitStruct);
}
void LED_R_TOGGLE(void){
	GPIOH->ODR ^= GPIO_Pin_10;
}
