使用STM32cubeMX/STM32cube ide 生成FatFS代码,操作SPI FLASH

这里放上我的源码，可以先试一下再做自己的更改

https://download.youkuaiyun.com/download/qq_27620407/85177326

没积分直接联系897741243@qq.com

1、准备

单片机STM32F103Zet6
flash SPI协议W25Q32
接线：SPI1 PA567 PA4-CS

2、效果

单片机可以使用fatfs文件系统访问片外flash

3、单片机配置

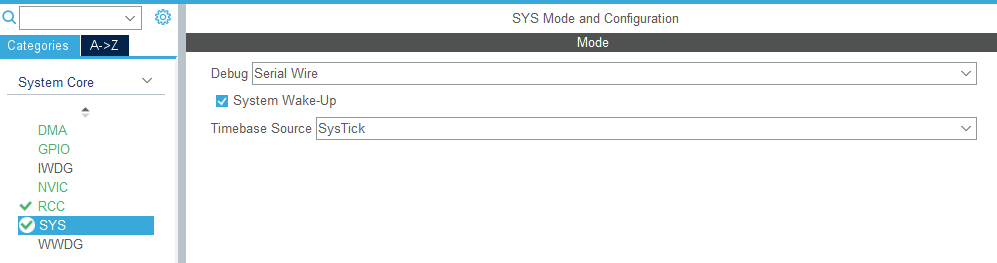

3、1 SYS SWD仿真

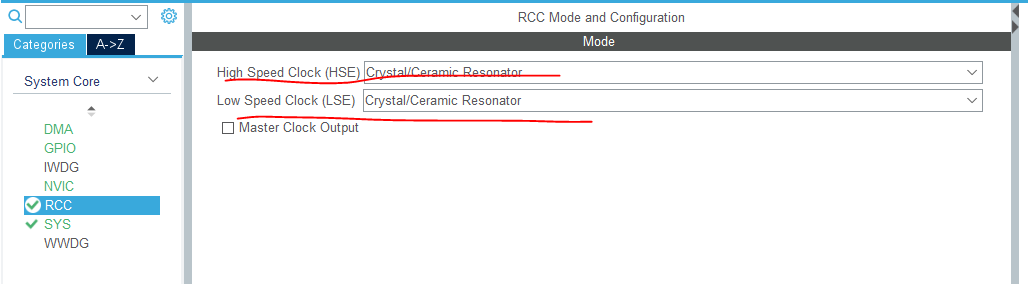

3.2RCC

由于我这里有RTC时钟，所以两个时钟都接了

3.3 SPI

这里我没有用cubeMX配出来，用的原子的，后面贴上

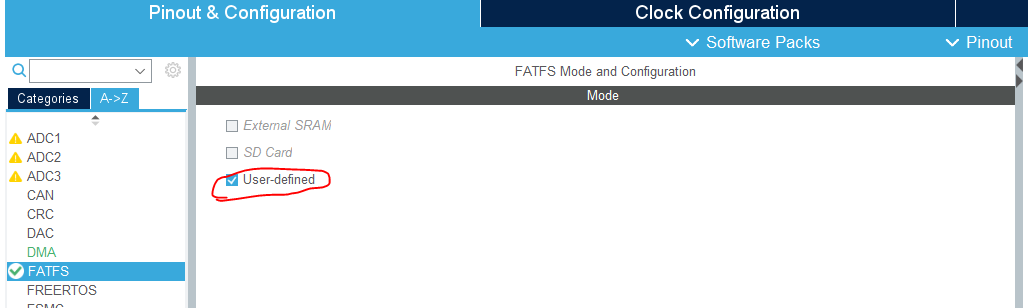

3.4 FATFS

选择user

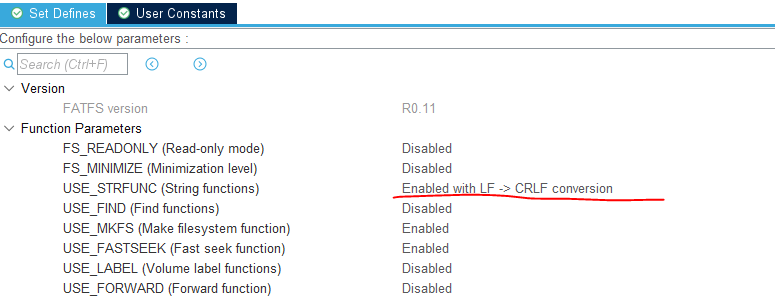

接下来是配置
版本没法选 就这一个，别的不用管

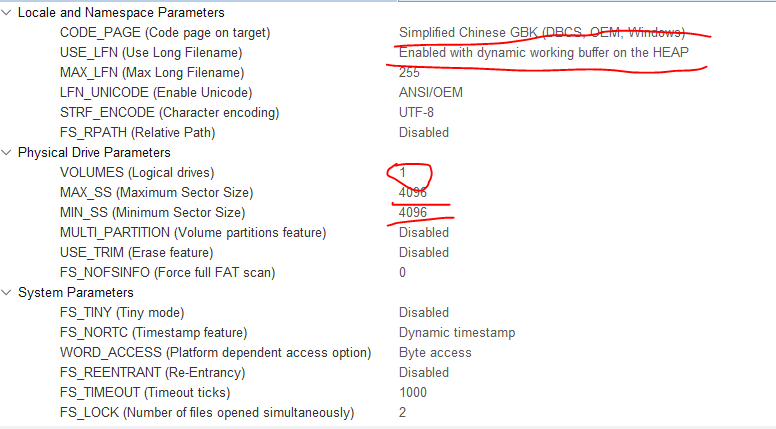

其他配置
CODE_PAGE 选中文，这样可以支持中文路径
USE_LFN 选这个 好像是长路径，不选我这不能用
STRF_ENCODE 不要选别的，不然数据类型会有问题
VOLUMES是你要挂载的存储器数量，如果除了flash还有别的就改成2 3 别的数，我这里就一个
MAX_SS MIN_SS 这个和flash的扇区有关，我这个扇区是4K也就是4096 不动为啥，别人这么用就好使

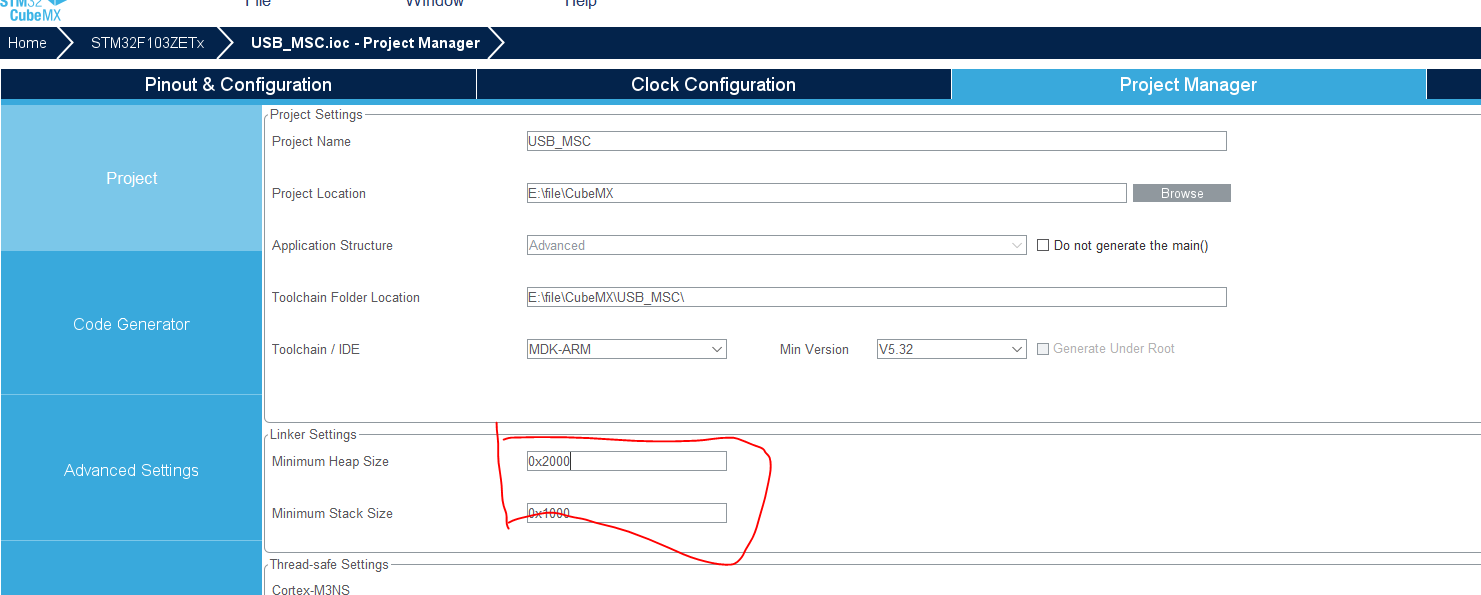

还有一个一直在说的

CubeMX就这些

4 Hal自定义代码

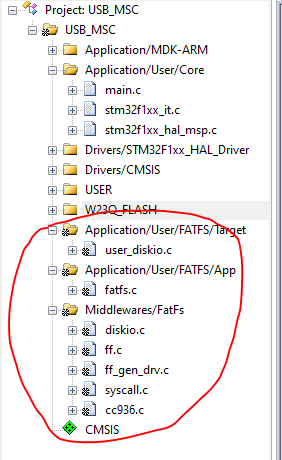

这是新增的fatfs相关源码，要更改的就是 user_diskio.c 这个文件时fatfs文件系统与硬件的接口，
需要添加接口的函数：
USER_initialize 初始化
USER_status 像是一个查询是否正忙的，没啥用，我没试验有什么用
USER_read 读取
USER_write 写入
USER_ioctl IO控制 这个函数是我抄的，不知道干嘛用

更改后的源码我直接贴上了

注意！！读写函数里fatfs提供的参数是片！！！不是字！！！！！

user_diskio.c

DSTATUS USER_initialize (
	BYTE pdrv           /* Physical drive nmuber to identify the drive */
)
{
  /* USER CODE BEGIN INIT */
	W25QXX_Init();  //FLASH初始化
    return RES_OK;
  /* USER CODE END INIT */
}

/**
  * @brief  Gets Disk Status
  * @param  pdrv: Physical drive number (0..)
  * @retval DSTATUS: Operation status
  */
DSTATUS USER_status (
	BYTE pdrv       /* Physical drive number to identify the drive */
)
{
  /* USER CODE BEGIN STATUS */
	Stat=W25QXX_ReadSR();              //没啥用，可以不加
    return RES_OK;
  /* USER CODE END STATUS */
}

/**
  * @brief  Reads Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data buffer to store read data
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to read (1..128)
  * @retval DRESULT: Operation result
  */
DRESULT USER_read (
	BYTE pdrv,      /* Physical drive nmuber to identify the drive */
	BYTE *buff,     /* Data buffer to store read data */
	DWORD sector,   /* Sector address in LBA */
	UINT count      /* Number of sectors to read */
)
{
  /* USER CODE BEGIN READ */
  #define FLASH_SECTOR_SIZE 	512	     //这个宏定义实际是放在flash的程序里，这里只是表明一下出处，应该和flash有关，扇区吧
			for(;count>0;count--)
			{
				W25QXX_Read(buff,sector*FLASH_SECTOR_SIZE,FLASH_SECTOR_SIZE);
				sector++;
				buff+=FLASH_SECTOR_SIZE;
			}
    return RES_OK;
  /* USER CODE END READ */
}

/**
  * @brief  Writes Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data to be written
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to write (1..128)
  * @retval DRESULT: Operation result
  */
#if _USE_WRITE == 1
DRESULT USER_write (
	BYTE pdrv,          /* Physical drive nmuber to identify the drive */
	const BYTE *buff,   /* Data to be written */
	DWORD sector,       /* Sector address in LBA */
	UINT count          /* Number of sectors to write */
)
{
  /* USER CODE BEGIN WRITE */

			for(;count>0;count--)
			{
				W25QXX_Write(buff,sector*FLASH_SECTOR_SIZE,FLASH_SECTOR_SIZE);
				sector++;
				buff+=FLASH_SECTOR_SIZE;
			}
  /* USER CODE HERE */
    return RES_OK;
  /* USER CODE END WRITE */
}
#endif /* _USE_WRITE == 1 */

/**
  * @brief  I/O control operation
  * @param  pdrv: Physical drive number (0..)
  * @param  cmd: Control code
  * @param  *buff: Buffer to send/receive control data
  * @retval DRESULT: Operation result
  */
#if _USE_IOCTL == 1
DRESULT USER_ioctl (
	BYTE pdrv,      /* Physical drive nmuber (0..) */
	BYTE cmd,       /* Control code */
	void *buff      /* Buffer to send/receive control data */
)
{
  /* USER CODE BEGIN IOCTL */
  //这个函数是我抄的，不知道干嘛用
#define PAGE_SIZE       256
#define SECTOR_SIZE     4096

#define SECTOR_COUNT	200
#define BLOCK_SIZE	65536
#define FLASH_PAGES_PER_SECTOR	SECTOR_SIZE/PAGE_SIZE

	DRESULT res = RES_OK;

  switch(cmd)
  {
    case CTRL_SYNC :
        break;

    case CTRL_TRIM:
        break;

    case GET_BLOCK_SIZE:
	*(DWORD*)buff = BLOCK_SIZE;
	break;

    case GET_SECTOR_SIZE:
	*(DWORD*)buff = SECTOR_SIZE;
        break;

    case GET_SECTOR_COUNT:
	*(DWORD*)buff = SECTOR_COUNT;
	break;

    default:
	res = RES_PARERR;
	break;
    }

  return res;
  /* USER CODE END IOCTL */
}

由于W25QXX是直接抄的，而且篇幅较大，这里先放主函数

main.H文件

这里有一个直接用的盘符，他是定义在 fatfs.c文件里，在main.h里声明一下就行，或者也可以后面直接自己定义 “0:” “1:” ，他的定义是"0:"

/* USER CODE BEGIN Private defines */
extern char USERPath[4];
/* USER CODE END Private defines */

main.c
先定义一些文件系统用的变量，和一些用来测试用的数组

/* USER CODE BEGIN PV */

	FATFS fs;                 // Work area (file system object) for logical drive
	FIL fil;                  // file objects

	uint32_t byteswritten;                /* File write counts */
	uint32_t bytesread;                   /* File read counts */
	uint8_t wtext[] = "And, then define the Macro again by using #define preprocessor directive."; /* File write buffer */
	uint8_t rtext[100];                     /* File read buffers */
	const char filename[] = "0:/STM32cube.txt";
	FRESULT retSD;
/* USER CODE END PV */

最后直接开始跑系统，这里可能提示的错误有啥 3 9 12 13 之类的

  /* USER CODE BEGIN 2 */

	    retSD = f_mount(&fs, USERPath, 1);  //在FatFs模块上注册、注销一个工作区（文件系统对象）。
	    if(retSD){printf(" mount error : %d \r\n",retSD);}
	    else{printf(" mount sucess!!! \r\n");}
		//读文件
	    retSD = f_open(&fil, filename, FA_READ);
	    if(retSD){printf(" open file error : %d\r\n",retSD);}
	    else{printf(" open file sucess!!! \r\n");}
	    retSD = f_read(&fil, rtext, sizeof(rtext), (UINT*)&bytesread);
	    if(retSD){ printf(" read error!!! %d\r\n",retSD);}
	    else{printf(" read sucess!!! \r\n");printf(" read Data : %s\r\n",rtext);}
	    retSD = f_close(&fil);
	    if(retSD) { printf(" close error!!! %d\r\n",retSD);}
	    else{printf(" close sucess!!! \r\n");}
		//写文件
	    retSD = f_open(&fil, filename, FA_CREATE_ALWAYS | FA_WRITE);   //创建/打开一个文件对象
	    if(retSD){printf(" open file error : %d\r\n",retSD);}
	    else{ printf(" open file sucess!!! \r\n");}
	    retSD = f_write(&fil, wtext, sizeof(wtext), (void *)&byteswritten);
	    if(retSD){ printf(" write file error : %d\r\n",retSD);}
	    else{printf(" write file sucess!!! \r\n");printf(" write Data : %s\r\n",wtext);}
	    retSD = f_close(&fil);
	    if(retSD){printf(" close error : %d\r\n",retSD);}
	    else{printf(" close sucess!!! \r\n");}




  /* USER CODE END 2 */

最后放上稍微改过的原子操作W25QXX的文件
spi.h

#ifndef __SPI_H
#define __SPI_H
#include "User_include.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板V3
//SPI驱动 代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/1/15
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//All rights reserved
//

// SPI总线速度设置
#define SPI_SPEED_2   		0
#define SPI_SPEED_4   		1
#define SPI_SPEED_8   		2
#define SPI_SPEED_16  		3
#define SPI_SPEED_32 		4
#define SPI_SPEED_64 		5
#define SPI_SPEED_128 		6
#define SPI_SPEED_256 		7

void SPI1_Init(void);			 //初始化SPI口
void SPI1_SetSpeed(uint8_t SpeedSet); //设置SPI速度
uint8_t SPI1_ReadWriteByte(uint8_t TxData);//SPI总线读写一个字节
#endif

spi.c

#include "spi.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板V3
//SPI驱动 代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/1/15
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//All rights reserved
//

//以下是SPI模块的初始化代码，配置成主机模式，访问W25Q128/NRF24L01
//SPI口初始化
//这里针是对SPI2的初始化
void SPI1_Init(void)
{
	RCC->APB2ENR|=1<<2;  	//PORTA时钟使能
	RCC->APB2ENR|=RCC_APB2ENR_SPI1EN;   	//SPI1时钟使能
	//这里只针对SPI口初始化
	GPIOA->CRL&=0X000FFFFF;
	GPIOA->CRL|=0XBBB00000;	//PA5/A6/A7复用
	GPIOA->ODR|=1<<5;   	//PPA5/A6/A7上拉
	GPIOA->ODR|=1<<6;
	GPIOA->ODR|=1<<7;
	SPI1->CR1|=0<<10;		//全双工模式
	SPI1->CR1|=1<<9; 		//软件nss管理
	SPI1->CR1|=1<<8;

	SPI1->CR1|=1<<2; 		//SPI主机
	SPI1->CR1|=0<<11;		//8bit数据格式
	SPI1->CR1|=1<<1; 		//空闲模式下SCK为1 CPOL=1
	SPI1->CR1|=1<<0; 		//数据采样从第二个时间边沿开始,CPHA=1
	//对SPI属于APB1的外设.时钟频率最大为36M.
	SPI1->CR1|=3<<3; 		//Fsck=Fpclk1/256
	SPI1->CR1|=0<<7; 		//MSBfirst
	SPI1->CR1|=1<<6; 		//SPI设备使能
	SPI1_ReadWriteByte(0xff);//启动传输
}
//SPI2速度设置函数
//SpeedSet:0~7
//SPI速度=fAPB1/2^(SpeedSet+1)
//APB1时钟一般为36Mhz
void SPI1_SetSpeed(uint8_t SpeedSet)
{
	SpeedSet&=0X07;			//限制范围
	SPI1->CR1&=0XFFC7;
	SPI1->CR1|=SpeedSet<<3;	//设置SPI速度
	SPI1->CR1|=1<<6; 		//SPI设备使能
}
//SPI1 读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
uint8_t SPI1_ReadWriteByte(uint8_t TxData)
{
	uint16_t retry=0;
	while((SPI1->SR&1<<1)==0)		//等待发送区空
	{
		retry++;
		if(retry>=0XFFFE)return 0; 	//超时退出
	}
	SPI1->DR=TxData;	 	  		//发送一个byte
	retry=0;
	while((SPI1->SR&1<<0)==0) 		//等待接收完一个byte
	{
		retry++;
		if(retry>=0XFFFE)return 0;	//超时退出
	}
	return SPI1->DR;          		//返回收到的数据
}

w25qxx.h

#ifndef __W25QXX_H
#define __W25QXX_H
#include "User_include.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板V3
//W25QXX 驱动代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/1/15
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//
 //#include "w25qxx.h"
 //#include "spi.h"
//W25X系列/Q系列芯片列表
//W25Q80  ID  0XEF13
//W25Q16  ID  0XEF14
//W25Q32  ID  0XEF15
//W25Q64  ID  0XEF16
//W25Q128 ID  0XEF17
#define W25Q80 	0XEF13
#define W25Q16 	0XEF14
#define W25Q32 	0XEF15
#define W25Q64 	0XEF16
#define W25Q128	0XEF17
#define W25Q256	0XEF19

#define	W25Q64_SECTOR_NBR             0x2000//改为flash介质的sector 数量
#define	W25Q64_SECTOR_SIZE            0x1000//改为flash介质的sector 大小

#define FLASH_SECTOR_SIZE 	512

extern uint16_t W25QXX_TYPE;					//定义W25QXX芯片型号
#define	W25QXX_CS 		PAout(4)  		//W25QXX的片选信号

//
//指令表
#define W25X_WriteEnable		0x06
#define W25X_WriteDisable		0x04
#define W25X_ReadStatusReg		0x05
#define W25X_WriteStatusReg		0x01
#define W25X_ReadData			0x03
#define W25X_FastReadData		0x0B
#define W25X_FastReadDual		0x3B
#define W25X_PageProgram		0x02
#define W25X_BlockErase			0xD8
#define W25X_SectorErase		0x20
#define W25X_ChipErase			0xC7
#define W25X_PowerDown			0xB9
#define W25X_ReleasePowerDown	0xAB
#define W25X_DeviceID			0xAB
#define W25X_ManufactDeviceID	0x90
#define W25X_JedecDeviceID		0x9F

void W25QXX_Init(void);
uint16_t  W25QXX_ReadID(void);  	    		//读取FLASH ID
uint8_t	 W25QXX_ReadSR(void);        		//读取状态寄存器
void W25QXX_Write_SR(uint8_t sr);  			//写状态寄存器
void W25QXX_Write_Enable(void);  		//写使能
void W25QXX_Write_Disable(void);		//写保护
void W25QXX_Write_NoCheck(const uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite);       //为适配fatfs buff加const
void W25QXX_Read(uint8_t* pBuffer,unsigned long ReadAddr,uint16_t NumByteToRead);   //读取flash
void W25QXX_Write(const uint8_t* pBuffer,unsigned long WriteAddr,uint16_t NumByteToWrite);//写入flash    为适配fatfs buff加const
void W25QXX_Erase_Chip(void);    	  	//整片擦除
void W25QXX_Erase_Sector(uint32_t Dst_Addr);	//扇区擦除
void W25QXX_Wait_Busy(void);           	//等待空闲
void W25QXX_PowerDown(void);        	//进入掉电模式
void W25QXX_WAKEUP(void);				//唤醒
#endif

w25qxx.c

#include "w25qxx.h"
#include "spi.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板V3
//W25QXX 驱动代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2015/1/15
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//

uint16_t W25QXX_TYPE=W25Q32;	//默认是W25Q32

//4Kbytes为一个Sector
//16个扇区为1个Block
//W25Q128
//容量为16M字节,共有128个Block,4096个Sector

//初始化SPI FLASH的IO口
void W25QXX_Init(void)
{
	RCC->APB2ENR|=1<<1;  		//PORTA时钟使能
	GPIOA->CRL&=0XFFF0FFFF;
	GPIOA->CRL|=0X00030000;		//PA4推挽输出
	W25QXX_CS=1;				//SPI FLASH不选中
	SPI1_Init();		   		//初始化SPI
	SPI1_SetSpeed(SPI_SPEED_2);	//设置为18M时钟,高速模式
	W25QXX_TYPE=W25QXX_ReadID();//读取FLASH ID.

}

//读取W25QXX的状态寄存器
//BIT7  6   5   4   3   2   1   0
//SPR   RV  TB BP2 BP1 BP0 WEL BUSY
//SPR:默认0,状态寄存器保护位,配合WP使用
//TB,BP2,BP1,BP0:FLASH区域写保护设置
//WEL:写使能锁定
//BUSY:忙标记位(1,忙;0,空闲)
//默认:0x00
uint8_t W25QXX_ReadSR(void)
{
	uint8_t byte=0;
	W25QXX_CS=0;                            //使能器件
	SPI1_ReadWriteByte(W25X_ReadStatusReg); //发送读取状态寄存器命令
	byte=SPI1_ReadWriteByte(0Xff);          //读取一个字节
	W25QXX_CS=1;                            //取消片选
	return byte;
}
//写W25QXX状态寄存器
//只有SPR,TB,BP2,BP1,BP0(bit 7,5,4,3,2)可以写!!!
void W25QXX_Write_SR(uint8_t sr)
{
	W25QXX_CS=0;                            //使能器件
	SPI1_ReadWriteByte(W25X_WriteStatusReg);//发送写取状态寄存器命令
	SPI1_ReadWriteByte(sr);               	//写入一个字节
	W25QXX_CS=1;                            //取消片选
}
//W25QXX写使能
//将WEL置位
void W25QXX_Write_Enable(void)
{
	W25QXX_CS=0;                          	//使能器件
    SPI1_ReadWriteByte(W25X_WriteEnable); 	//发送写使能
	W25QXX_CS=1;                           	//取消片选
}
//W25QXX写禁止
//将WEL清零
void W25QXX_Write_Disable(void)
{
	W25QXX_CS=0;                            //使能器件
    SPI1_ReadWriteByte(W25X_WriteDisable);  //发送写禁止指令
	W25QXX_CS=1;                            //取消片选
}
//读取芯片ID
//返回值如下:
//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128
uint16_t W25QXX_ReadID(void)
{
	uint16_t Temp = 0;
	W25QXX_CS=0;
	SPI1_ReadWriteByte(0x90);//发送读取ID命令
	SPI1_ReadWriteByte(0x00);
	SPI1_ReadWriteByte(0x00);
	SPI1_ReadWriteByte(0x00);
	Temp|=SPI1_ReadWriteByte(0xFF)<<8;
	Temp|=SPI1_ReadWriteByte(0xFF);
	W25QXX_CS=1;
	return Temp;
}
//读取SPI FLASH
//在指定地址开始读取指定长度的数据
//pBuffer:数据存储区
//ReadAddr:开始读取的地址(24bit)
//NumByteToRead:要读取的字节数(最大65535)
void W25QXX_Read(uint8_t* pBuffer,unsigned long ReadAddr,uint16_t NumByteToRead)
{
 	uint16_t i;
	W25QXX_CS=0;                            	//使能器件
    SPI1_ReadWriteByte(W25X_ReadData);         	//发送读取命令
    SPI1_ReadWriteByte((uint8_t)((ReadAddr)>>16));  	//发送24bit地址
    SPI1_ReadWriteByte((uint8_t)((ReadAddr)>>8));
    SPI1_ReadWriteByte((uint8_t)ReadAddr);
    for(i=0;i<NumByteToRead;i++)
	{
        pBuffer[i]=SPI1_ReadWriteByte(0XFF);   	//循环读数
    }
	W25QXX_CS=1;
}
//SPI在一页(0~65535)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(const uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{
 	uint16_t i;
    W25QXX_Write_Enable();                  	//SET WEL
	W25QXX_CS=0;                            	//使能器件
    SPI1_ReadWriteByte(W25X_PageProgram);      	//发送写页命令
    SPI1_ReadWriteByte((uint8_t)((WriteAddr)>>16)); 	//发送24bit地址
    SPI1_ReadWriteByte((uint8_t)((WriteAddr)>>8));
    SPI1_ReadWriteByte((uint8_t)WriteAddr);
    for(i=0;i<NumByteToWrite;i++)SPI1_ReadWriteByte(pBuffer[i]);//循环写数
	W25QXX_CS=1;                            	//取消片选
	W25QXX_Wait_Busy();					   		//等待写入结束
}
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(const uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{
	uint16_t pageremain;
	pageremain=256-WriteAddr%256; //单页剩余的字节数
	if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//不大于256个字节
	while(1)
	{
		W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);
		if(NumByteToWrite==pageremain)break;//写入结束了
	 	else //NumByteToWrite>pageremain
		{
			pBuffer+=pageremain;
			WriteAddr+=pageremain;

			NumByteToWrite-=pageremain;			  //减去已经写入了的字节数
			if(NumByteToWrite>256)pageremain=256; //一次可以写入256个字节
			else pageremain=NumByteToWrite; 	  //不够256个字节了
		}
	};
}
//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
uint8_t W25QXX_BUFFER[4096];
void W25QXX_Write(const uint8_t* pBuffer,unsigned long WriteAddr,uint16_t NumByteToWrite)
{
	uint32_t secpos;
	uint16_t secoff;
	uint16_t secremain;
 	uint16_t i;
	uint8_t * W25QXX_BUF;
   	W25QXX_BUF=W25QXX_BUFFER;
 	secpos=WriteAddr/4096;//扇区地址
	secoff=WriteAddr%4096;//在扇区内的偏移
	secremain=4096-secoff;//扇区剩余空间大小
 	//printf("ad:%X,nb:%X\r\n",WriteAddr,NumByteToWrite);//测试用
 	if(NumByteToWrite<=secremain)secremain=NumByteToWrite;//不大于4096个字节
	while(1)
	{
		W25QXX_Read(W25QXX_BUF,secpos*4096,4096);//读出整个扇区的内容
		for(i=0;i<secremain;i++)//校验数据
		{
			if(W25QXX_BUF[secoff+i]!=0XFF)break;//需要擦除
		}
		if(i<secremain)//需要擦除
		{
			W25QXX_Erase_Sector(secpos);		//擦除这个扇区
			for(i=0;i<secremain;i++)	   		//复制
			{
				W25QXX_BUF[i+secoff]=pBuffer[i];
			}
			W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096);//写入整个扇区

		}else W25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain);//写已经擦除了的,直接写入扇区剩余区间.
		if(NumByteToWrite==secremain)break;//写入结束了
		else//写入未结束
		{
			secpos++;//扇区地址增1
			secoff=0;//偏移位置为0

		   	pBuffer+=secremain;  				//指针偏移
			WriteAddr+=secremain;				//写地址偏移
		   	NumByteToWrite-=secremain;			//字节数递减
			if(NumByteToWrite>4096)secremain=4096;//下一个扇区还是写不完
			else secremain=NumByteToWrite;		//下一个扇区可以写完了
		}
	};
}
//擦除整个芯片
//等待时间超长...
void W25QXX_Erase_Chip(void)
{
    W25QXX_Write_Enable();                 	 	//SET WEL
    W25QXX_Wait_Busy();
  	W25QXX_CS=0;                            	//使能器件
    SPI1_ReadWriteByte(W25X_ChipErase);        	//发送片擦除命令
	W25QXX_CS=1;                            	//取消片选
	W25QXX_Wait_Busy();   				   		//等待芯片擦除结束
}
//擦除一个扇区
//Dst_Addr:扇区地址 根据实际容量设置
//擦除一个山区的最少时间:150ms
void W25QXX_Erase_Sector(uint32_t Dst_Addr)
{
	//监视falsh擦除情况,测试用
 	printf("fe:%x\r\n",Dst_Addr);
 	Dst_Addr*=4096;
    W25QXX_Write_Enable();                  	//SET WEL
    W25QXX_Wait_Busy();
  	W25QXX_CS=0;                            	//使能器件
    SPI1_ReadWriteByte(W25X_SectorErase);      	//发送扇区擦除指令
    SPI1_ReadWriteByte((uint8_t)((Dst_Addr)>>16));  	//发送24bit地址
    SPI1_ReadWriteByte((uint8_t)((Dst_Addr)>>8));
    SPI1_ReadWriteByte((uint8_t)Dst_Addr);
	W25QXX_CS=1;                            	//取消片选
    W25QXX_Wait_Busy();   				   		//等待擦除完成
}
//等待空闲
void W25QXX_Wait_Busy(void)
{
	while((W25QXX_ReadSR()&0x01)==0x01);  		// 等待BUSY位清空
}
//进入掉电模式
void W25QXX_PowerDown(void)
{
  	W25QXX_CS=0;                           	 	//使能器件
    SPI1_ReadWriteByte(W25X_PowerDown);        //发送掉电命令
	W25QXX_CS=1;                            	//取消片选
    delay_us(3);                               //等待TPD
}
//唤醒
void W25QXX_WAKEUP(void)
{
  	W25QXX_CS=0;                            	//使能器件
    SPI1_ReadWriteByte(W25X_ReleasePowerDown);	//  send W25X_PowerDown command 0xAB
	W25QXX_CS=1;                            	//取消片选
    delay_us(3);                            	//等待TRES1
}

这里的delay_us

void delay_us(uint32_t udelay)
{
  uint32_t startval,tickn,delays,wait;

  startval = SysTick->VAL;
  tickn = HAL_GetTick();
  //sysc = 12000;  //SystemCoreClock / (1000U / uwTickFreq);
  delays =udelay * 120; //sysc / 1000 * udelay;
  if(delays > startval)
    {
      while(HAL_GetTick() == tickn)
        {

        }
      wait = 72000 + startval - delays;
      while(wait < SysTick->VAL)
        {

        }
    }
  else
    {
      wait = startval - delays;
      while(wait < SysTick->VAL && HAL_GetTick() == tickn)
        {

        }
    }
}

关于原子代码的更改我在程序注释里都有写，主要就是为了适配fstfs系统做的更改
