宏的录制与回放

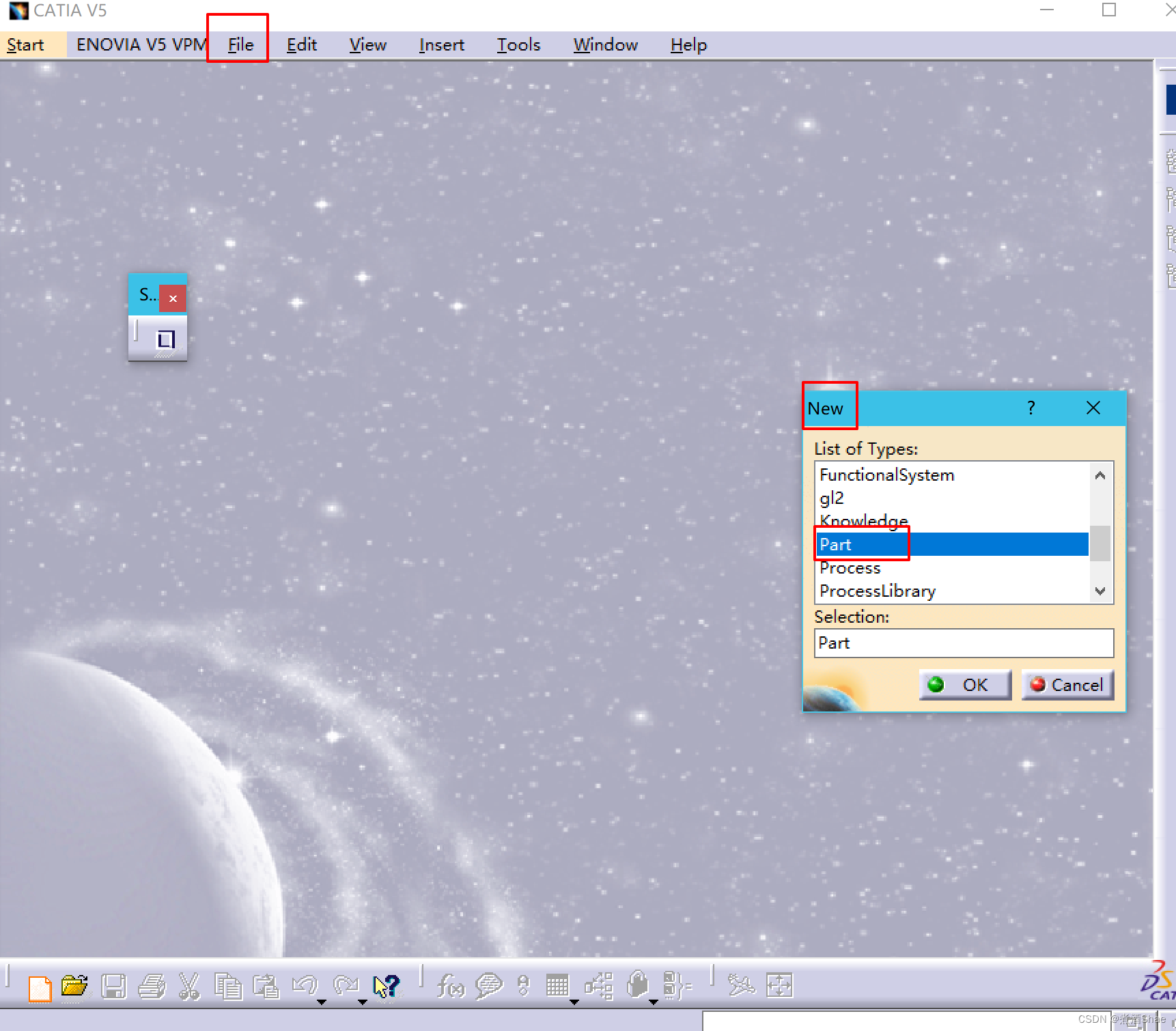

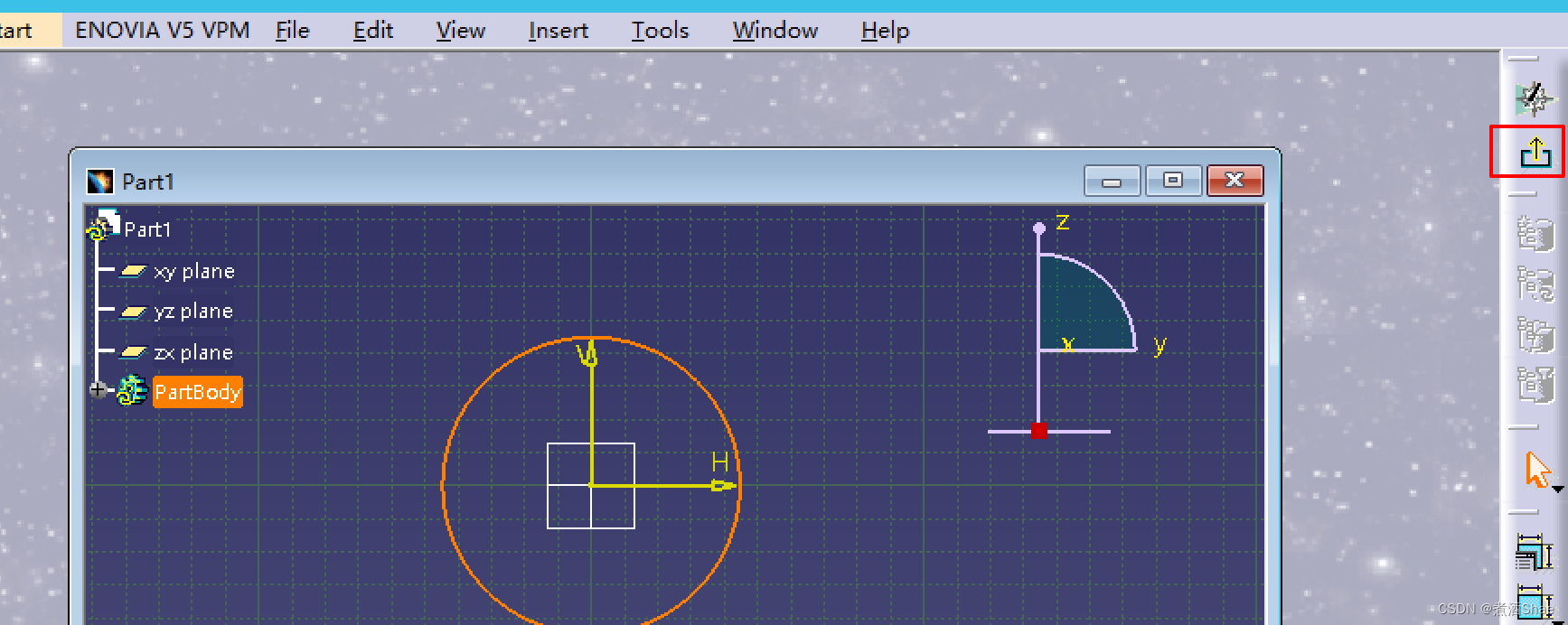

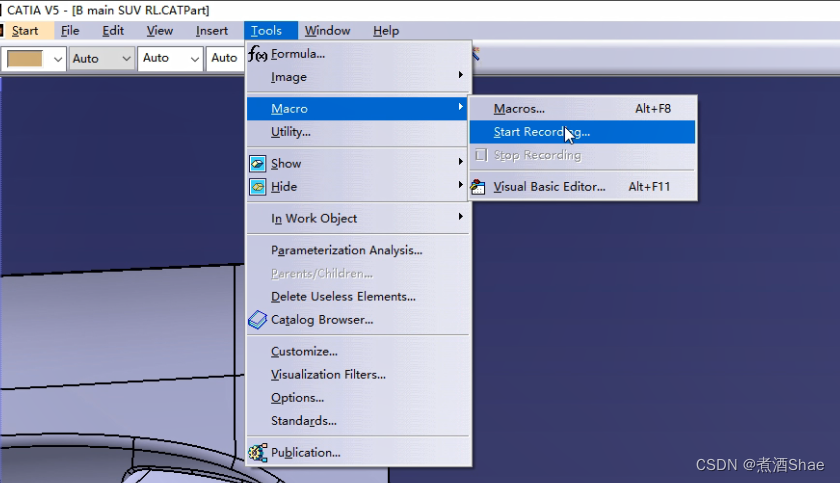

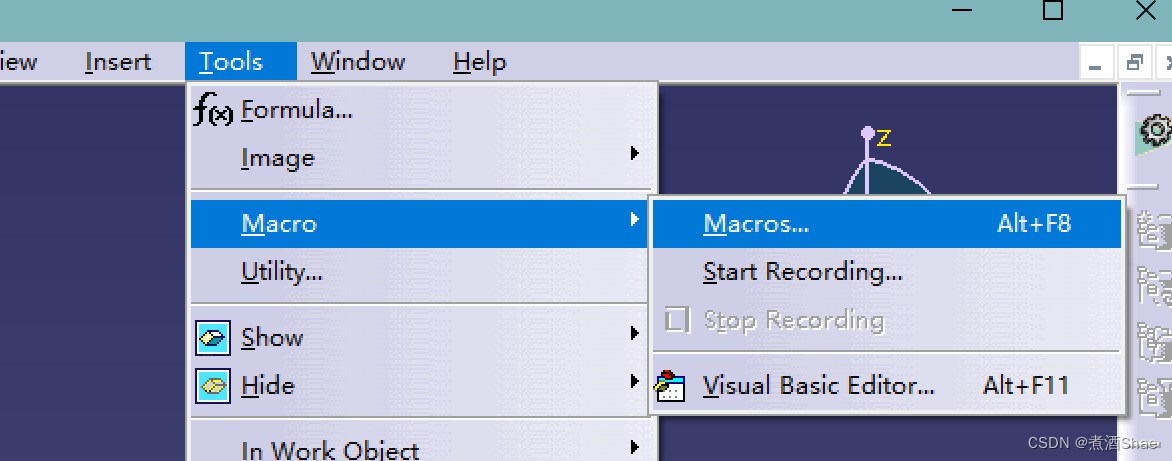

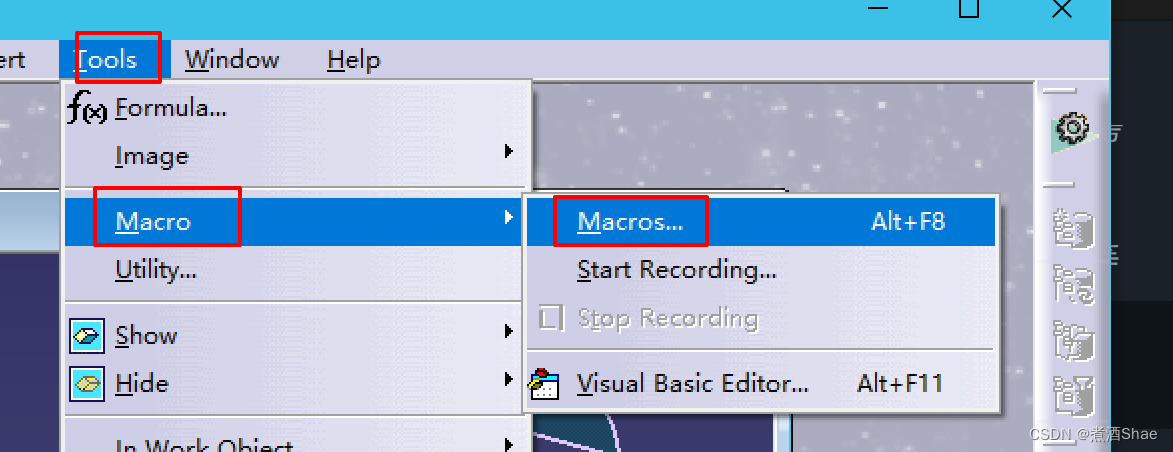

开始录制
在这里插入图片描述
比如新建一个圆柱：

选择一个平面，选择一个草图

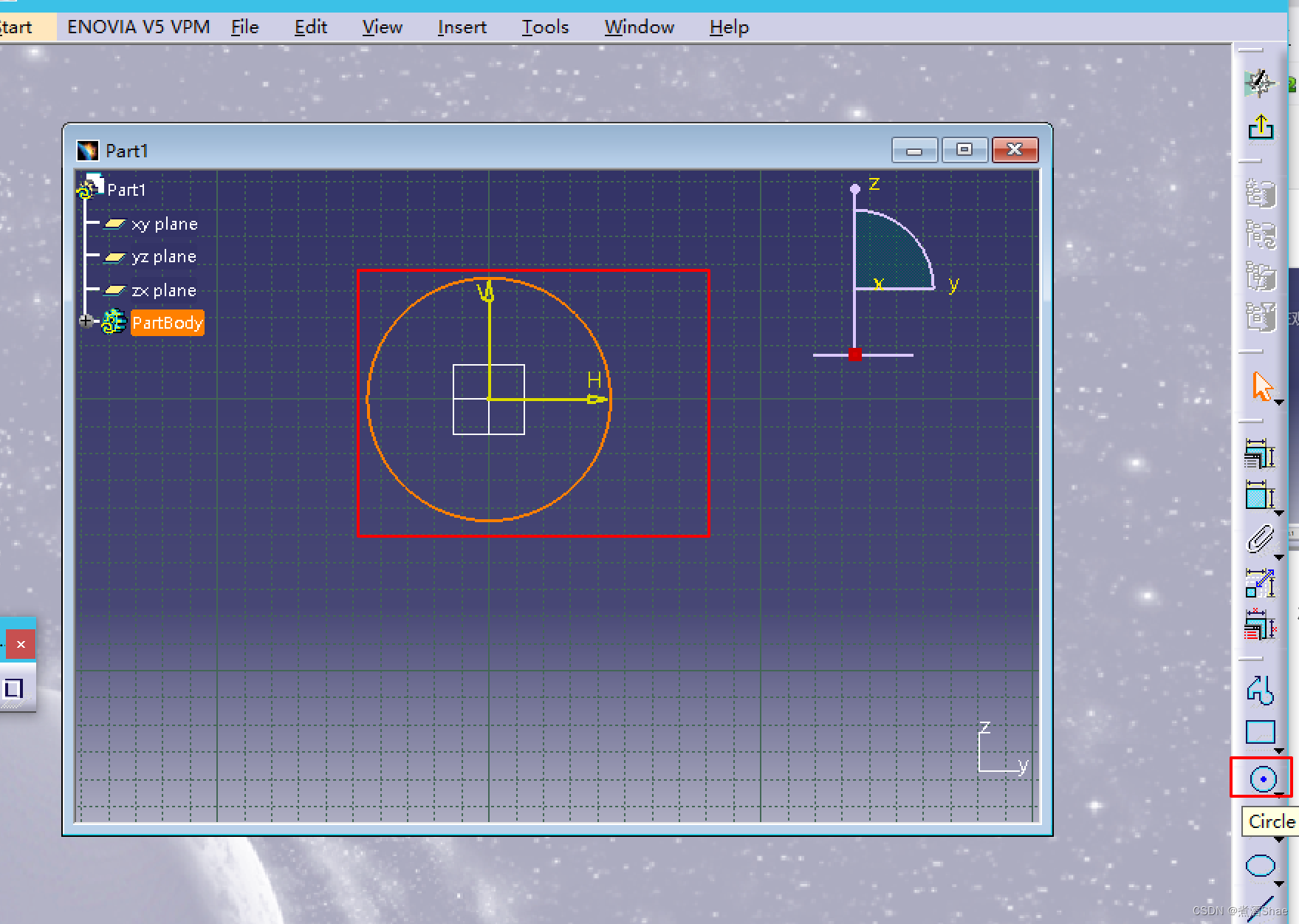

进入草图后，点击圆，后，在坐标上点击确认圆心，拖动，确认半径。

点击退出

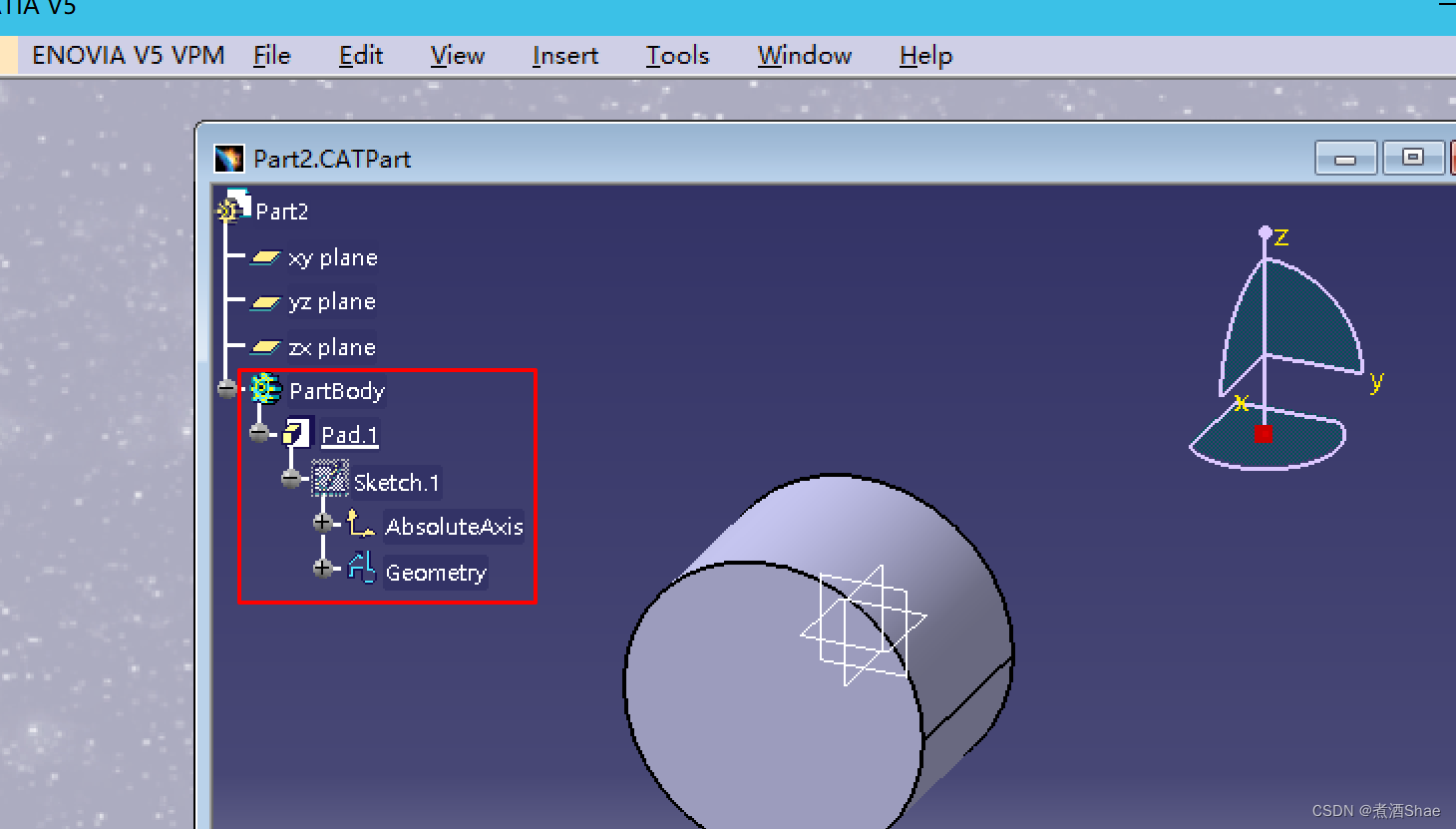

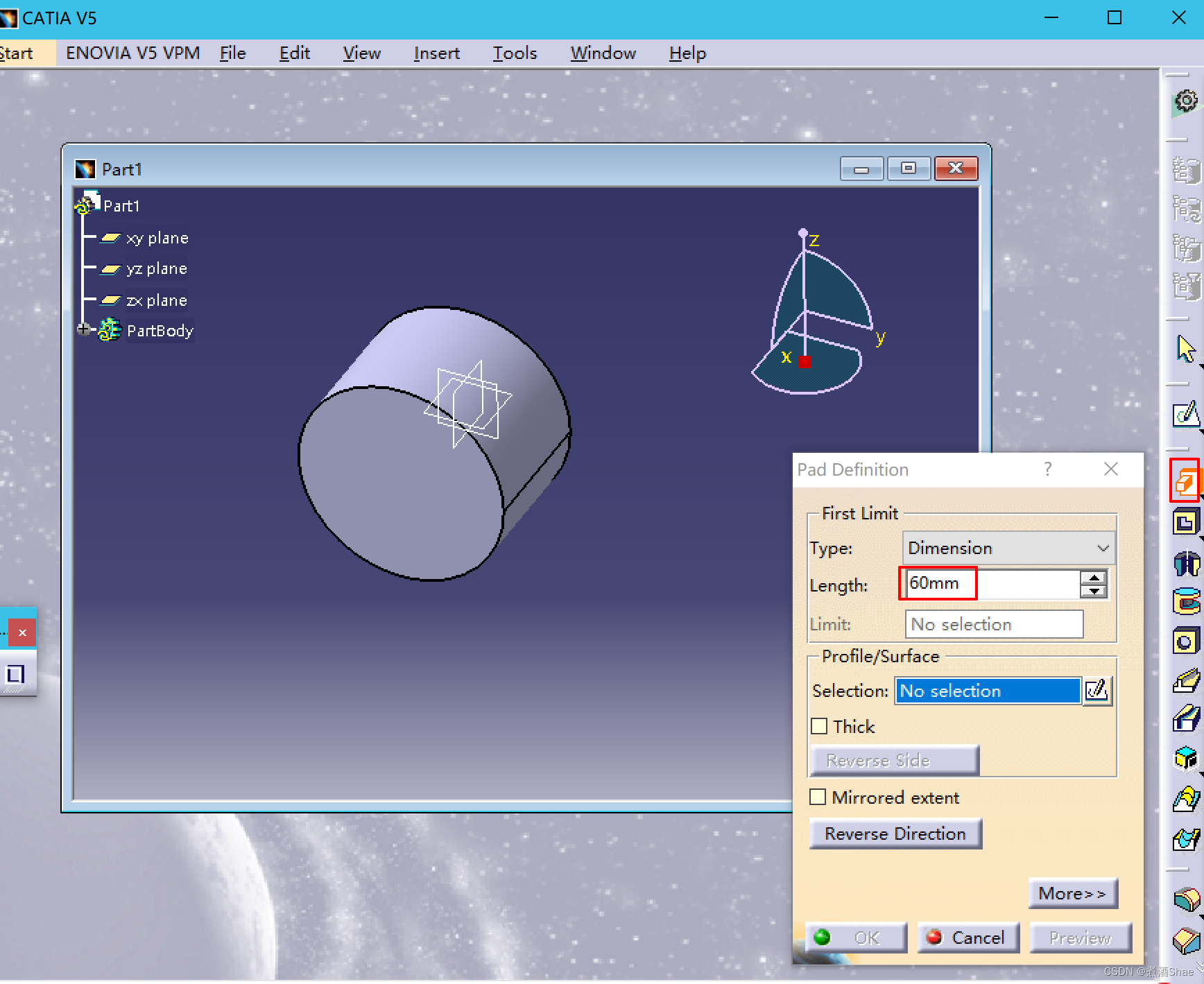

点击一个pad,修改高度位60.就创建了一个圆柱

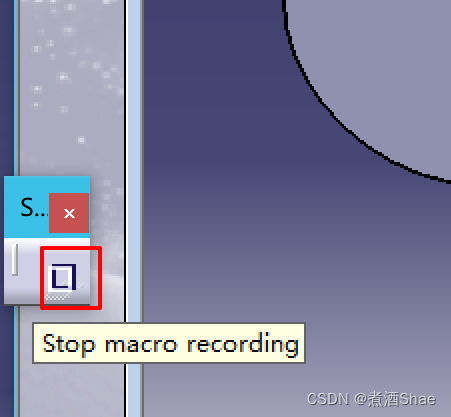

点击结束录制

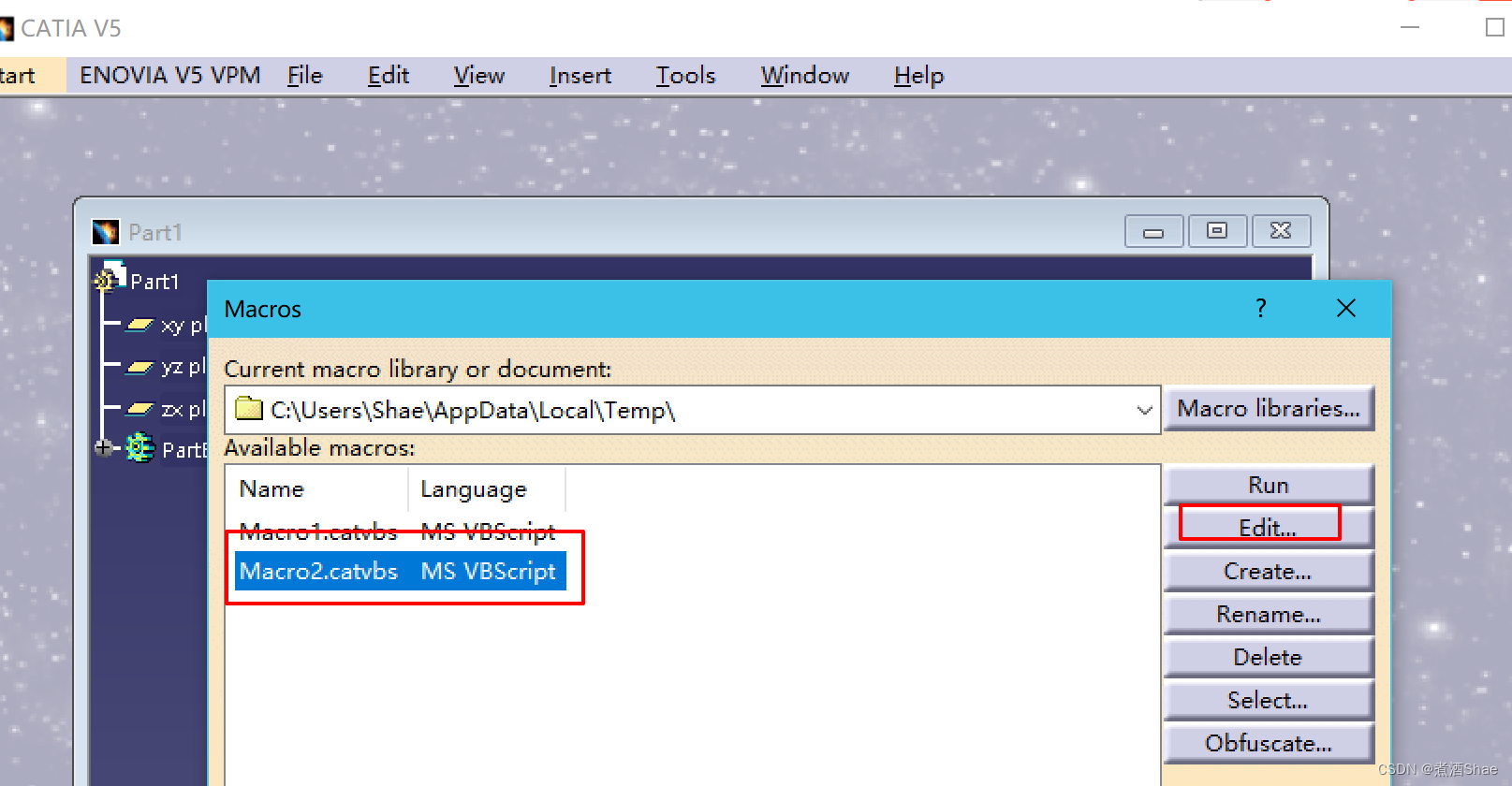

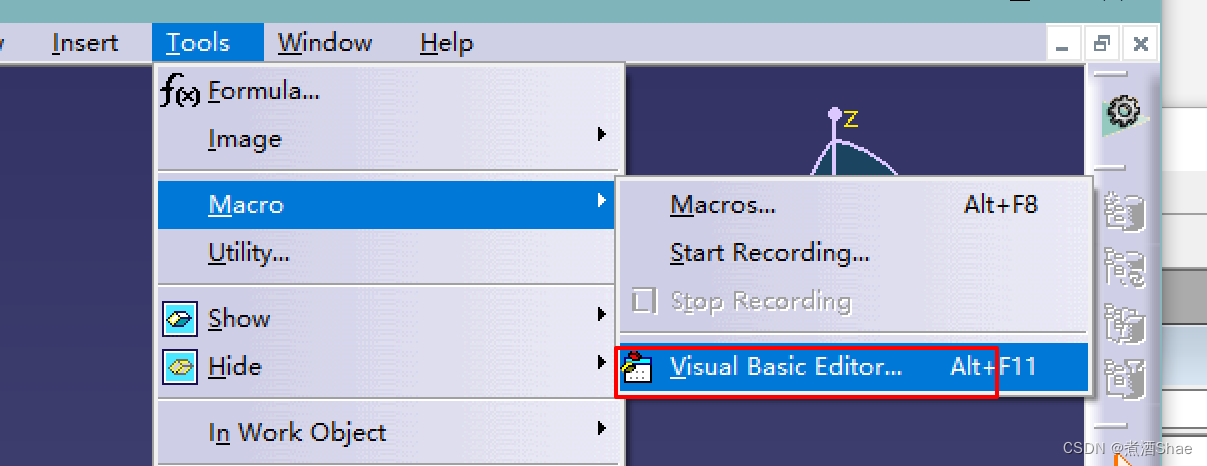

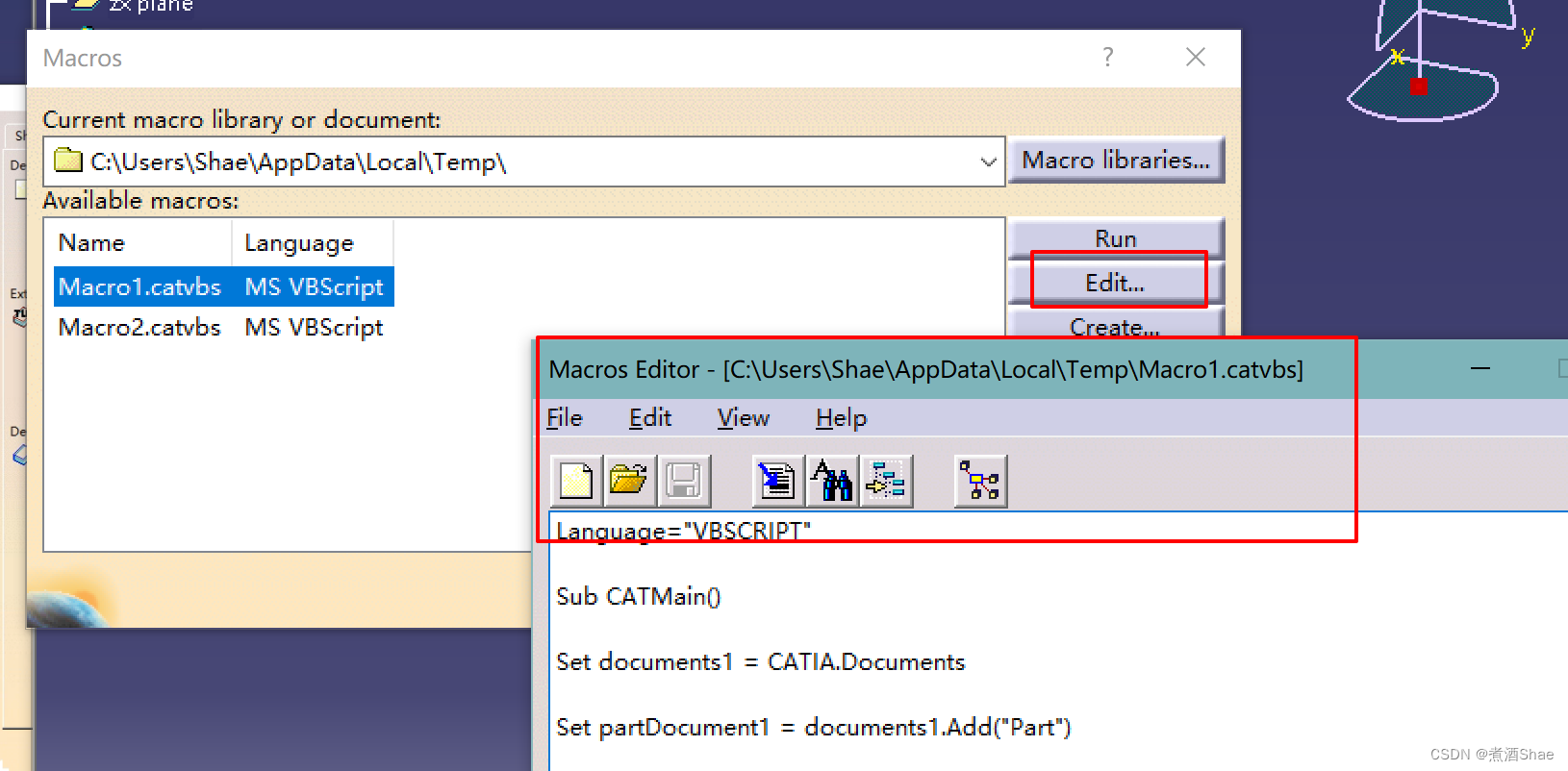

打开宏库
在这里插入图片描述

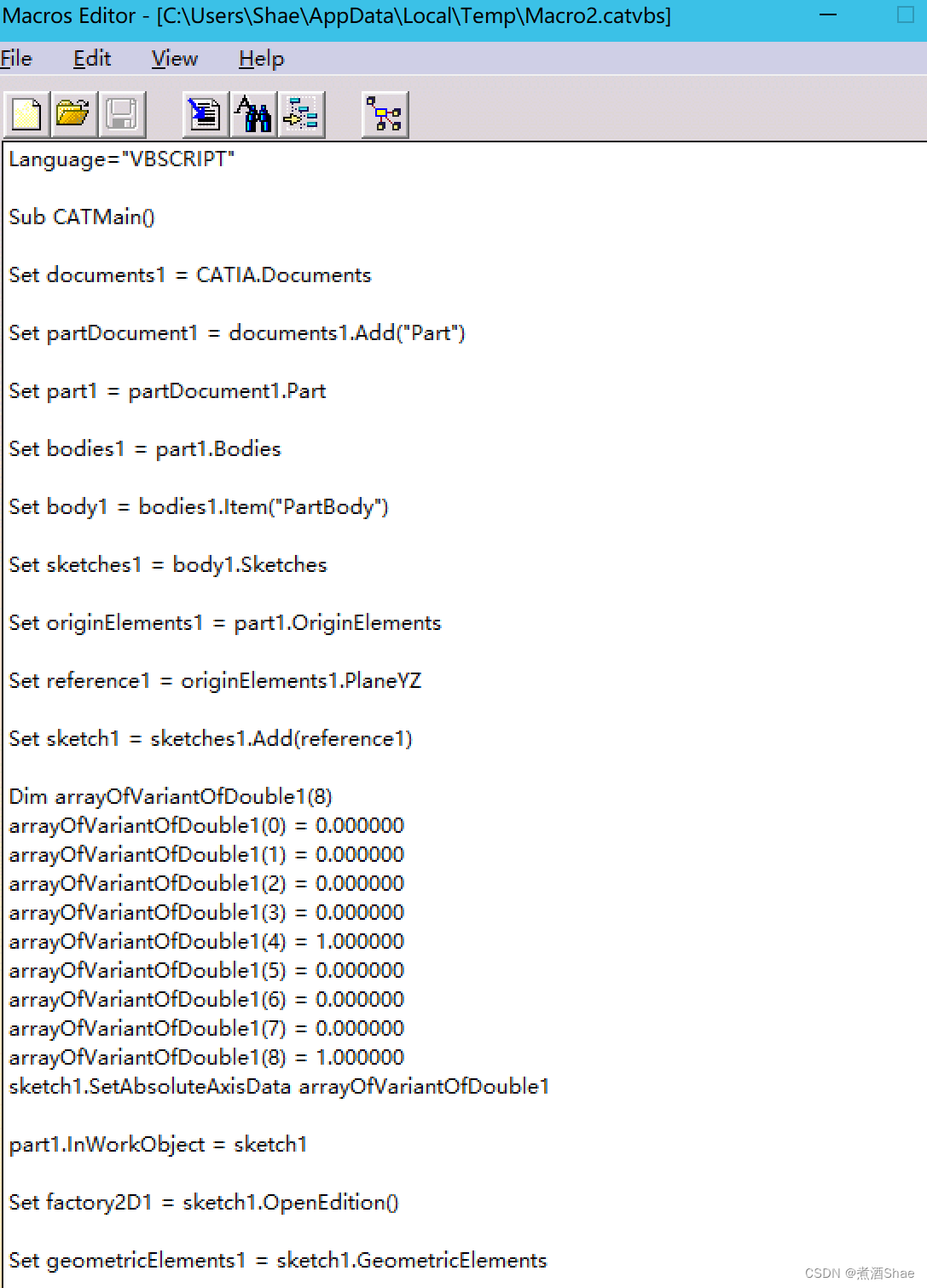

点击edit进行编辑

点击run运行即回放

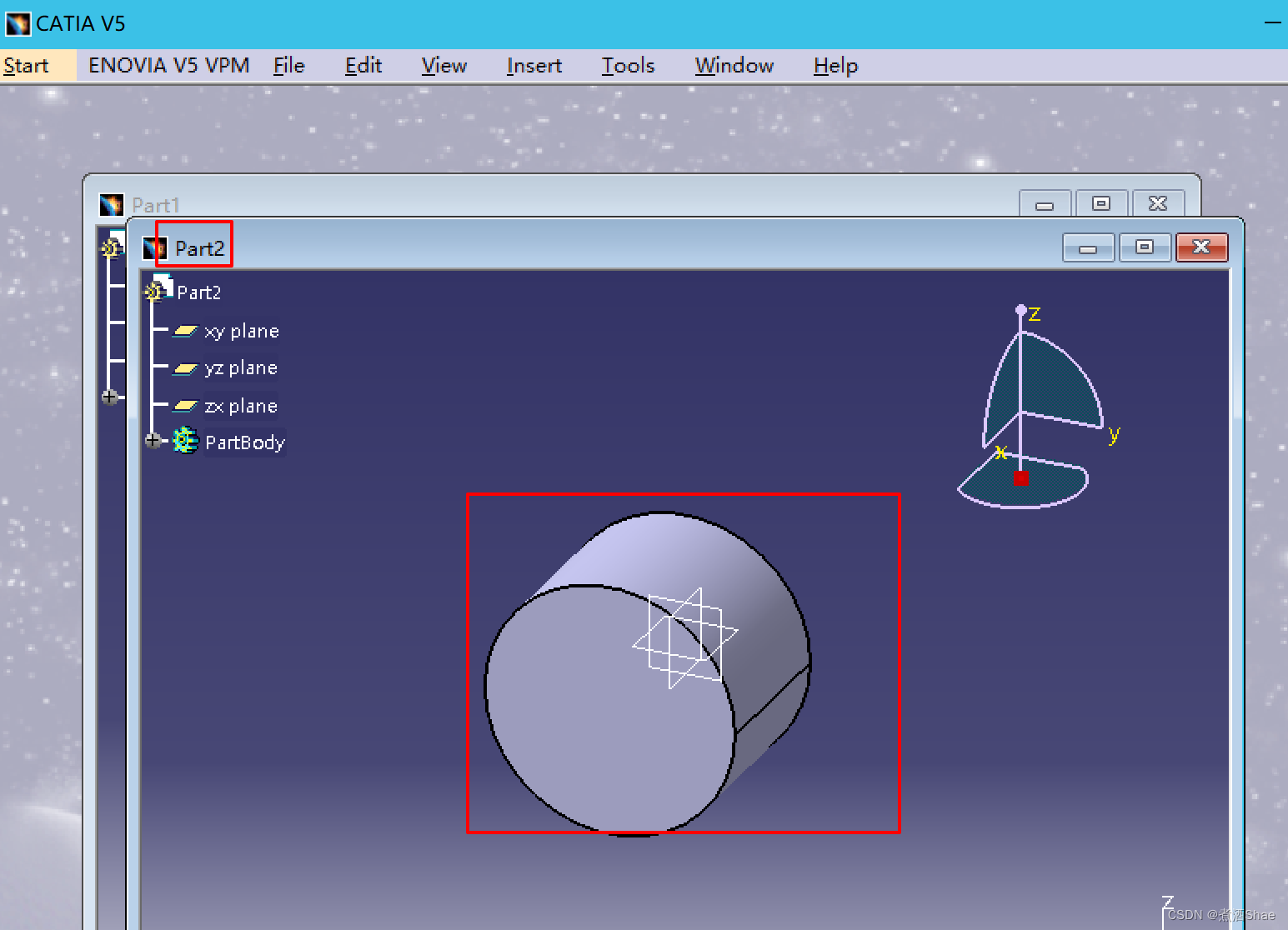

可以看到这里新建了一个part2，一样创建了一个圆柱

精简

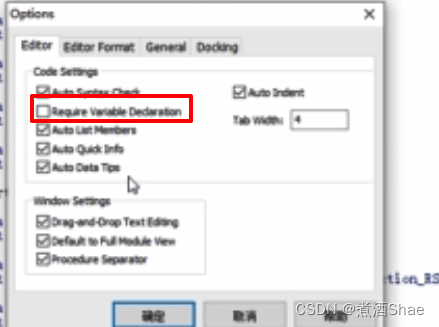

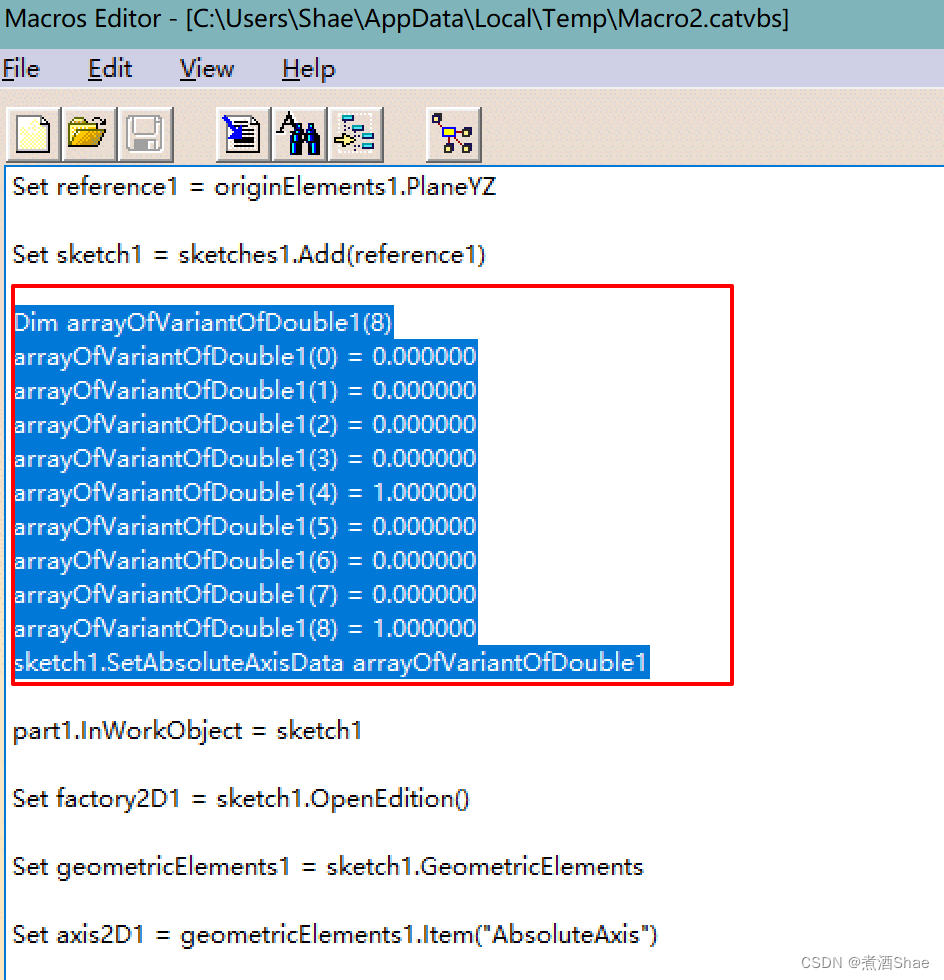

删除没有实际意义的定义，需要改个设置不然会报错（V5R21默认没有添加这个定义了）
在这里插入图片描述

可删除

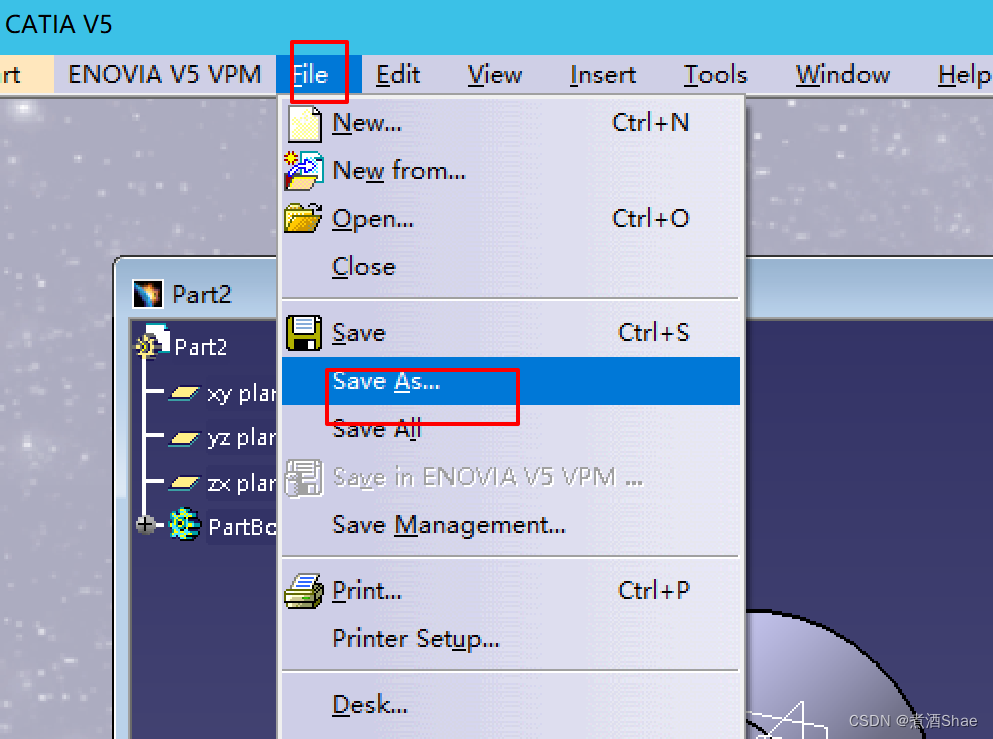

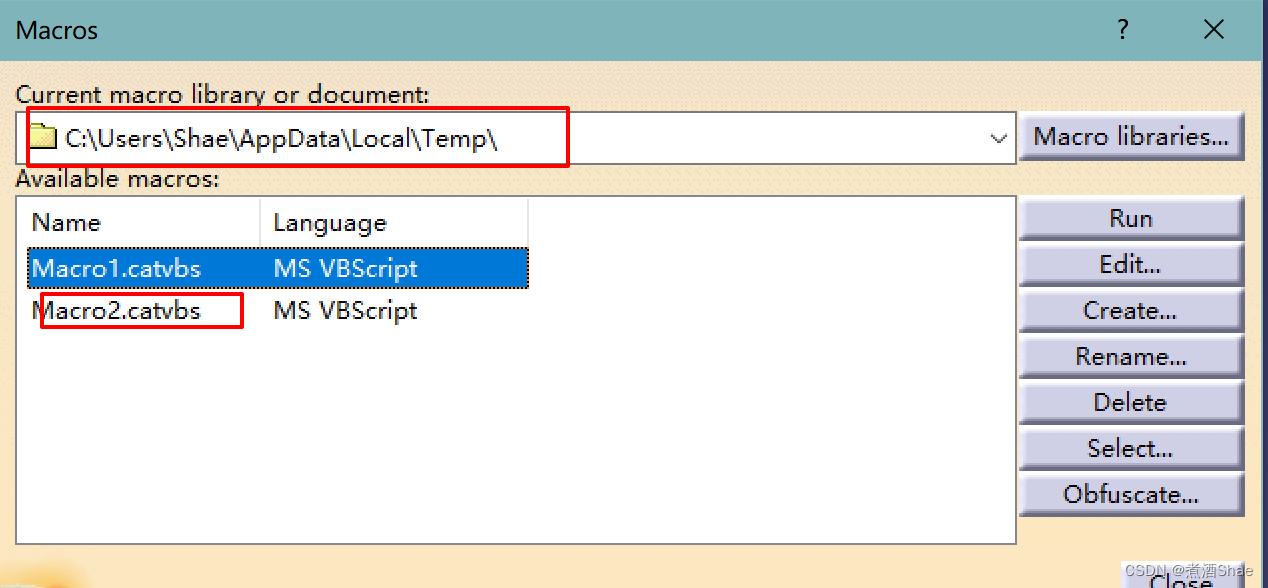

保存
在这里插入图片描述

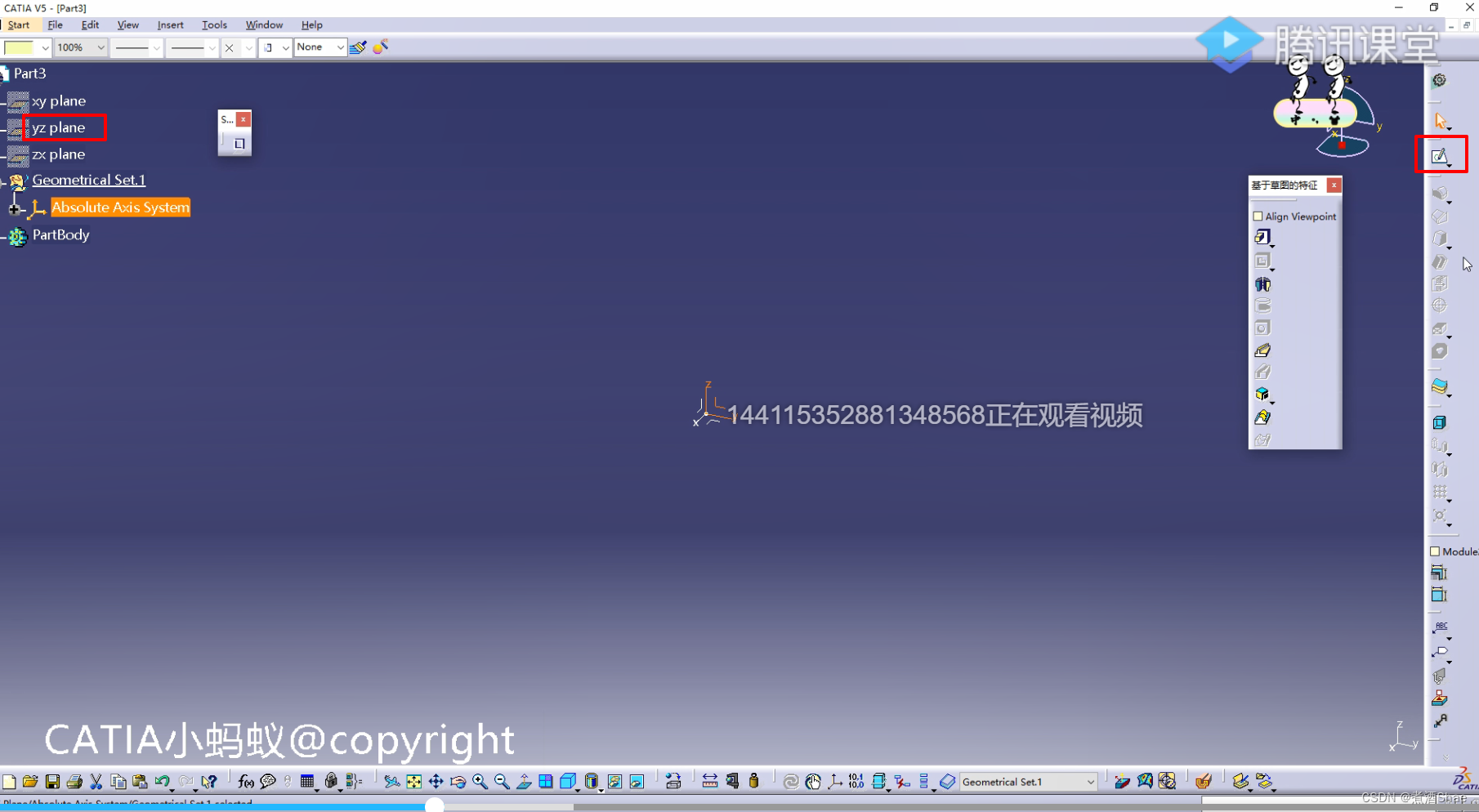

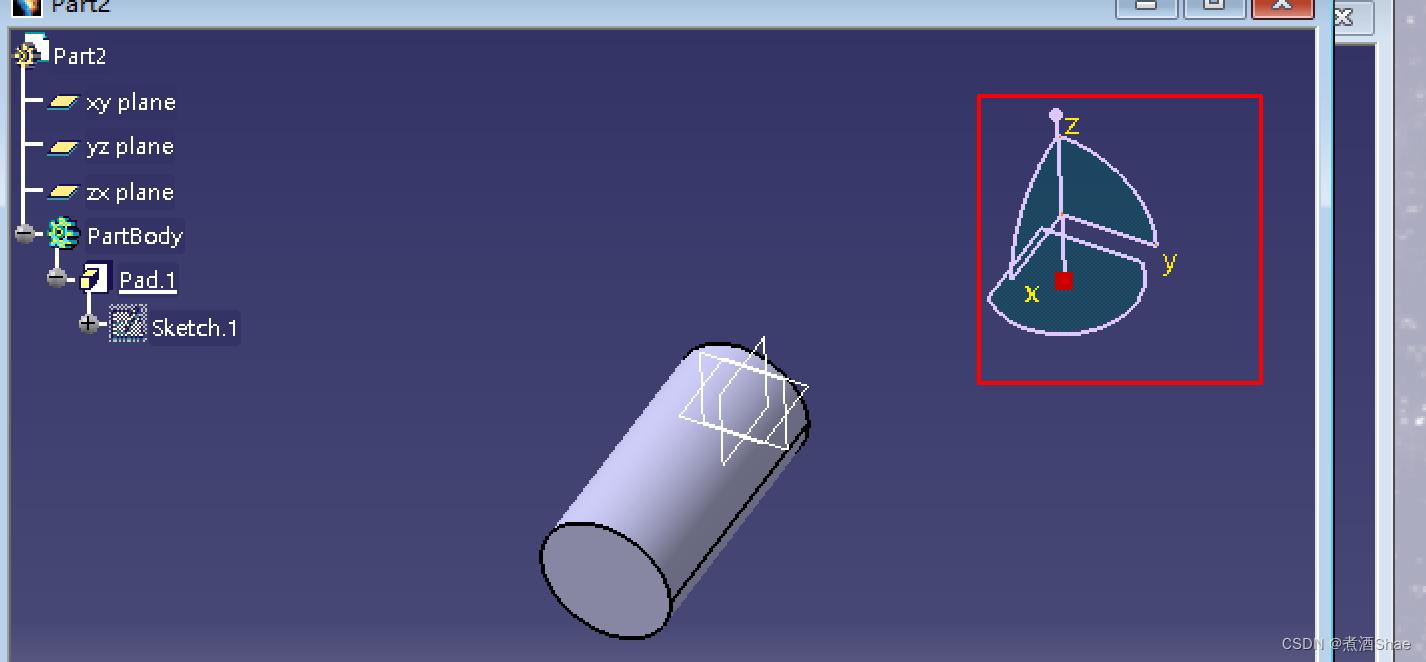

这个三维坐标系只是起到拖动，旋转圆柱的作用

改编

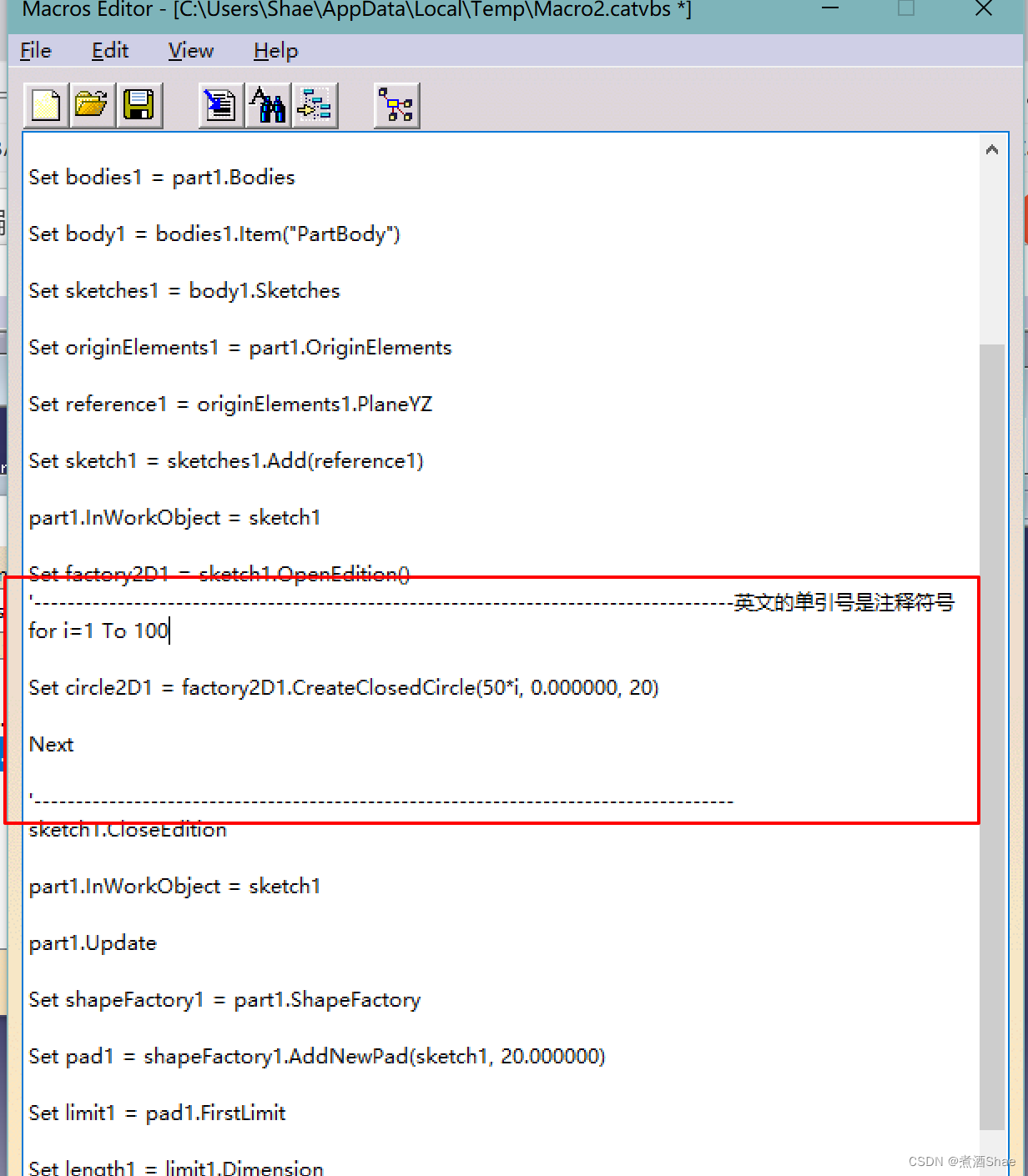

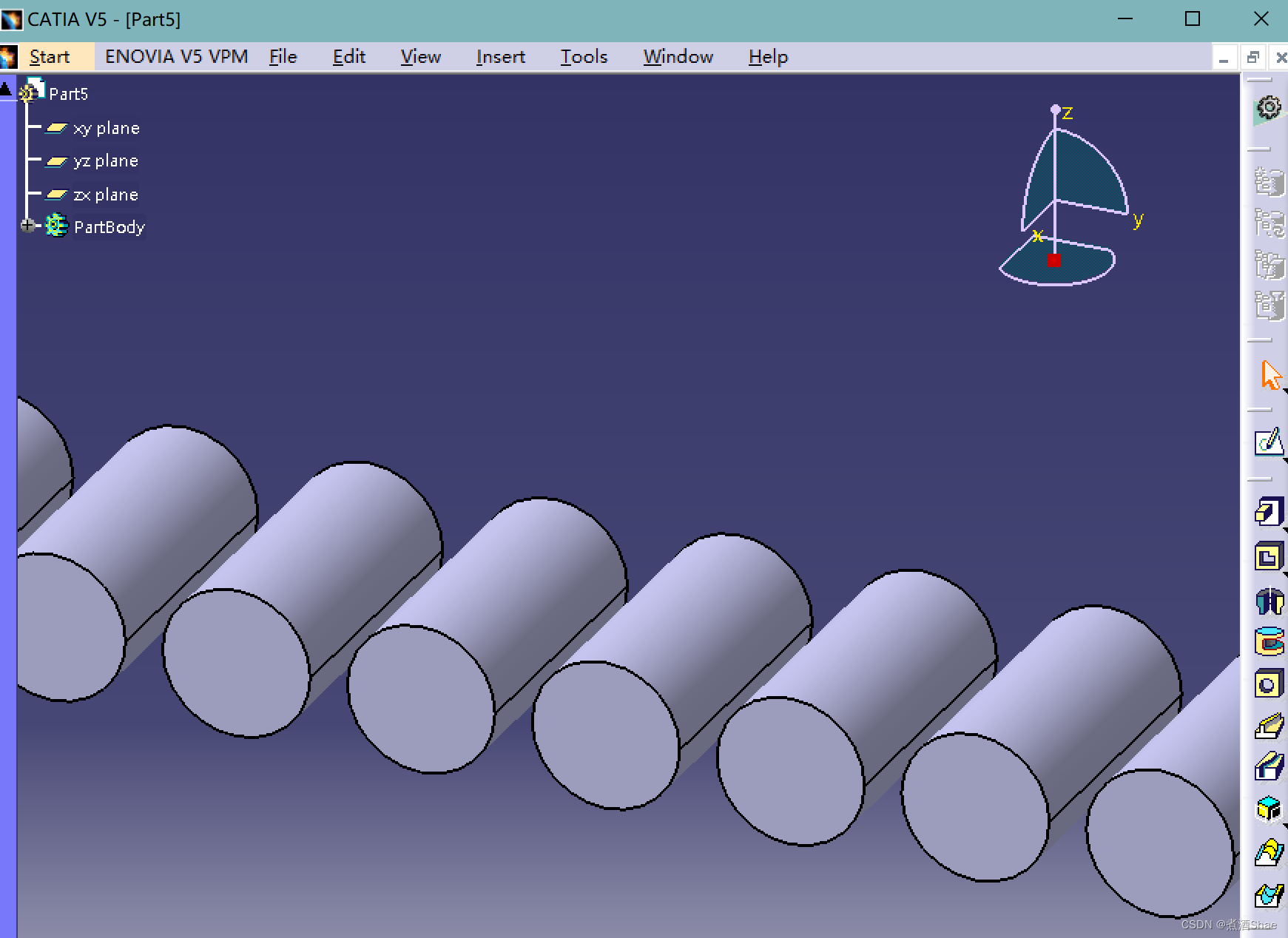

画100个圆，并进行拉伸，成为100个圆柱。
在openEdition()和closeEdition()之间进行改写
在这里插入图片描述

宏的文件类型以及宏库的类型，option设置

Catscript ,catvba,catvbs三种宏的文件类型
文件夹，catvba,part文件三种宏库的类型

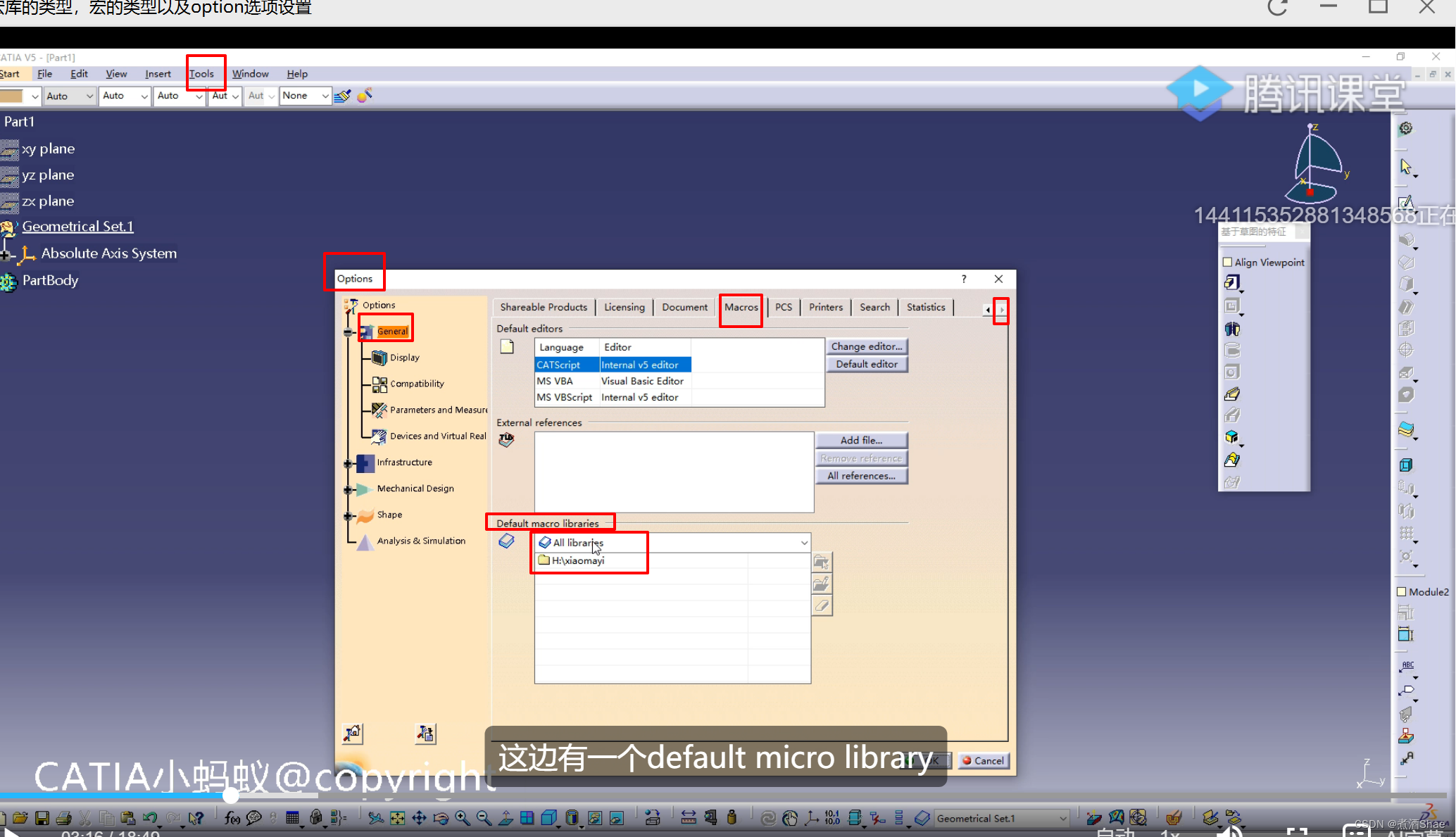

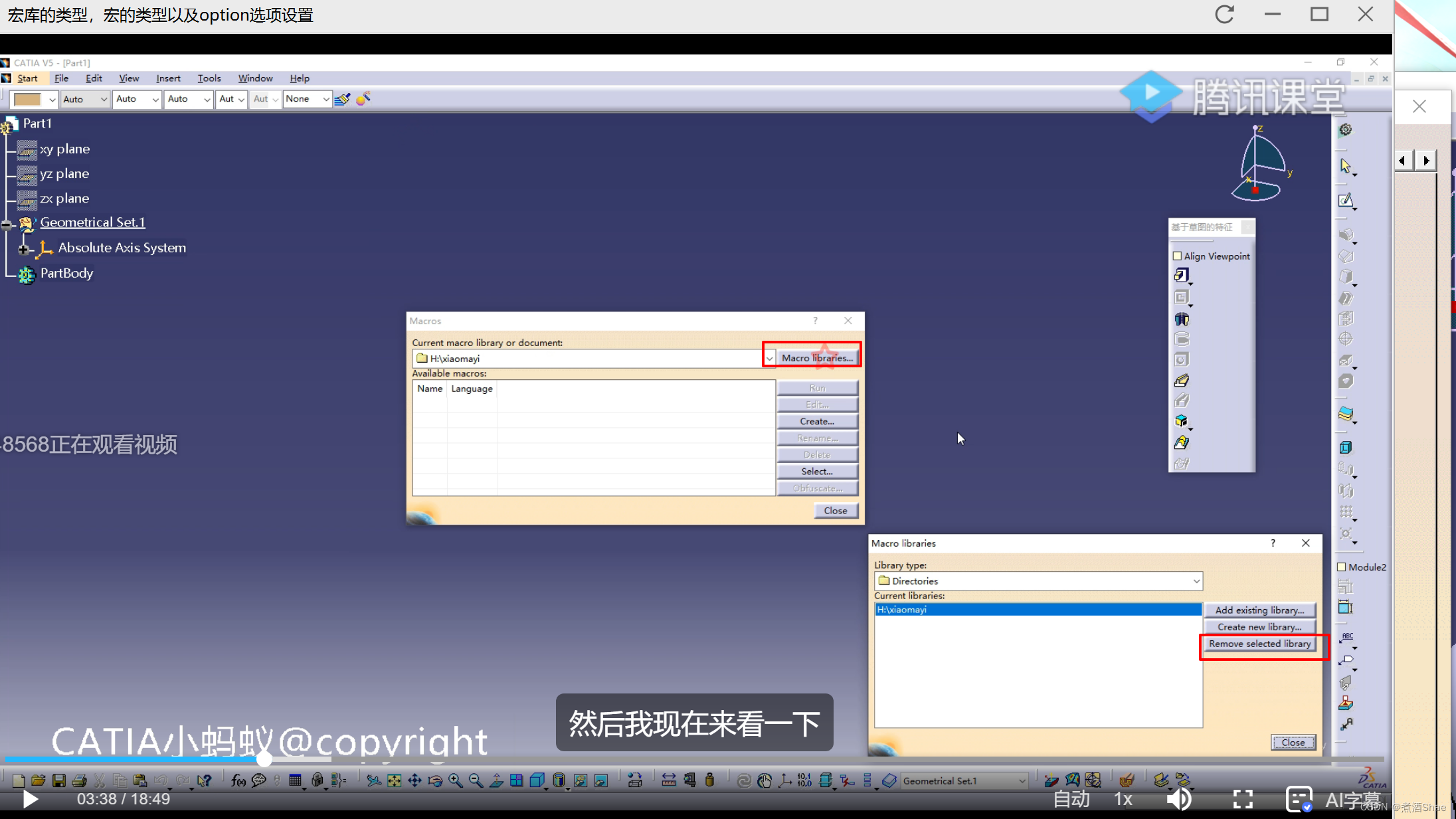

1.删除宏库的默认文件夹，需要先在option设置里把默认的宏库路径给删了，不然删不掉这个默认路径的宏库文件夹。
在这里插入图片描述

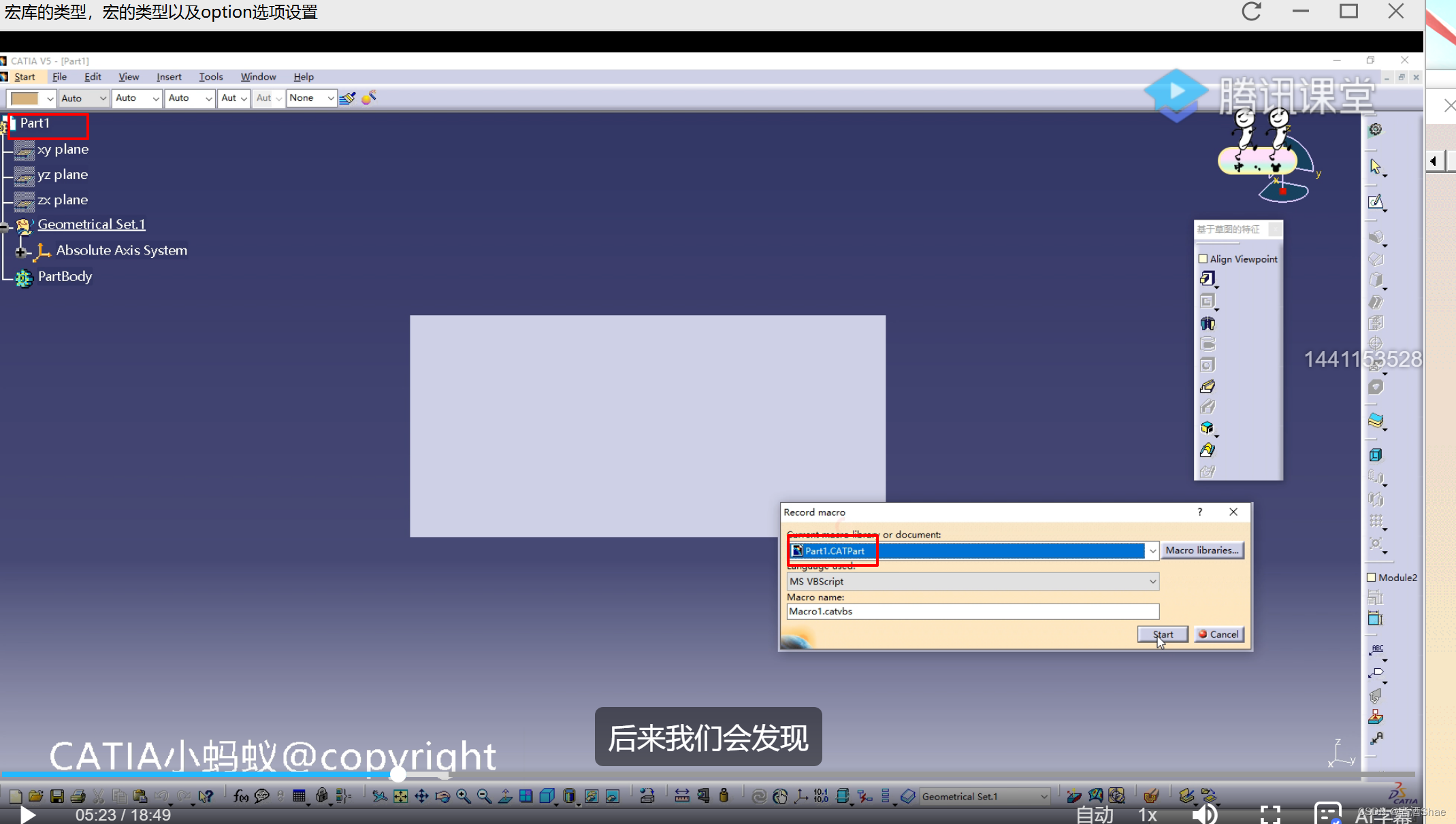

2.宏一开始录制的时候，如果选择存在一个part里面，这个宏会和这个part一起生，一起灭。如果我们把这个part文件发给另一个人，这个人打开，任然会带有这个宏文件。

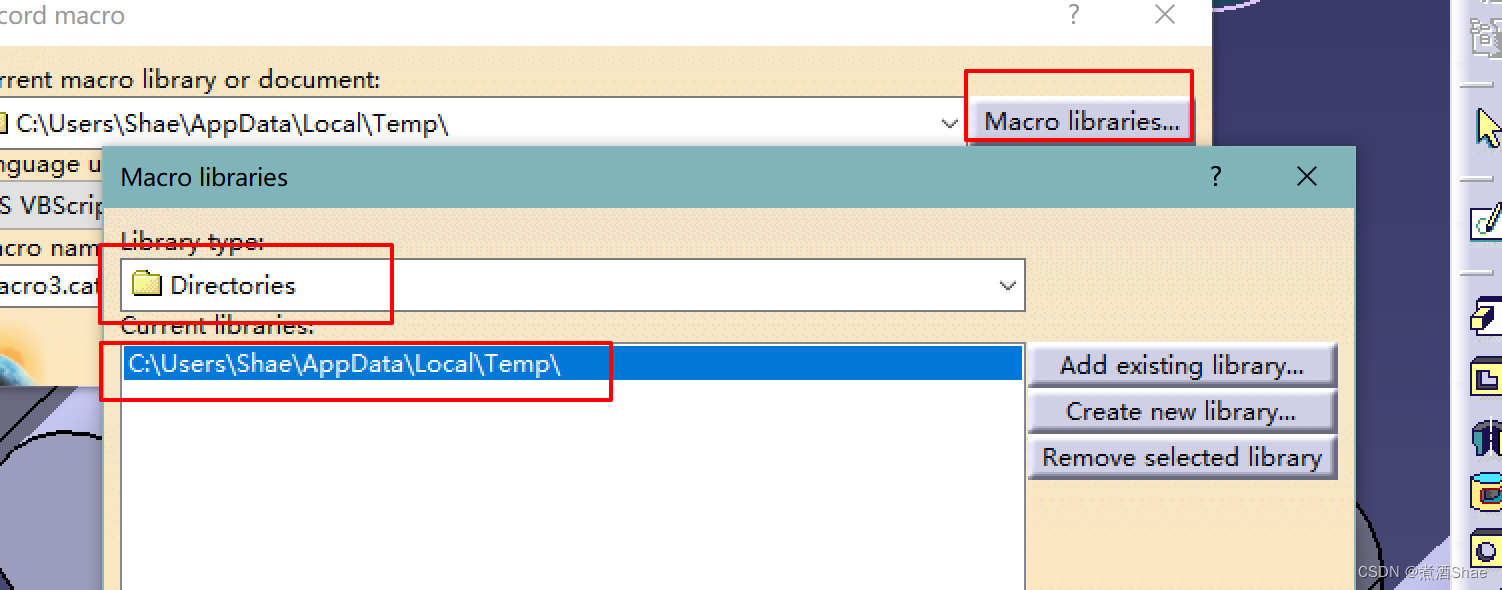

如果类型是Directories，那就是保存在一个文件夹里的。
在这里插入图片描述

在这里插入图片描述

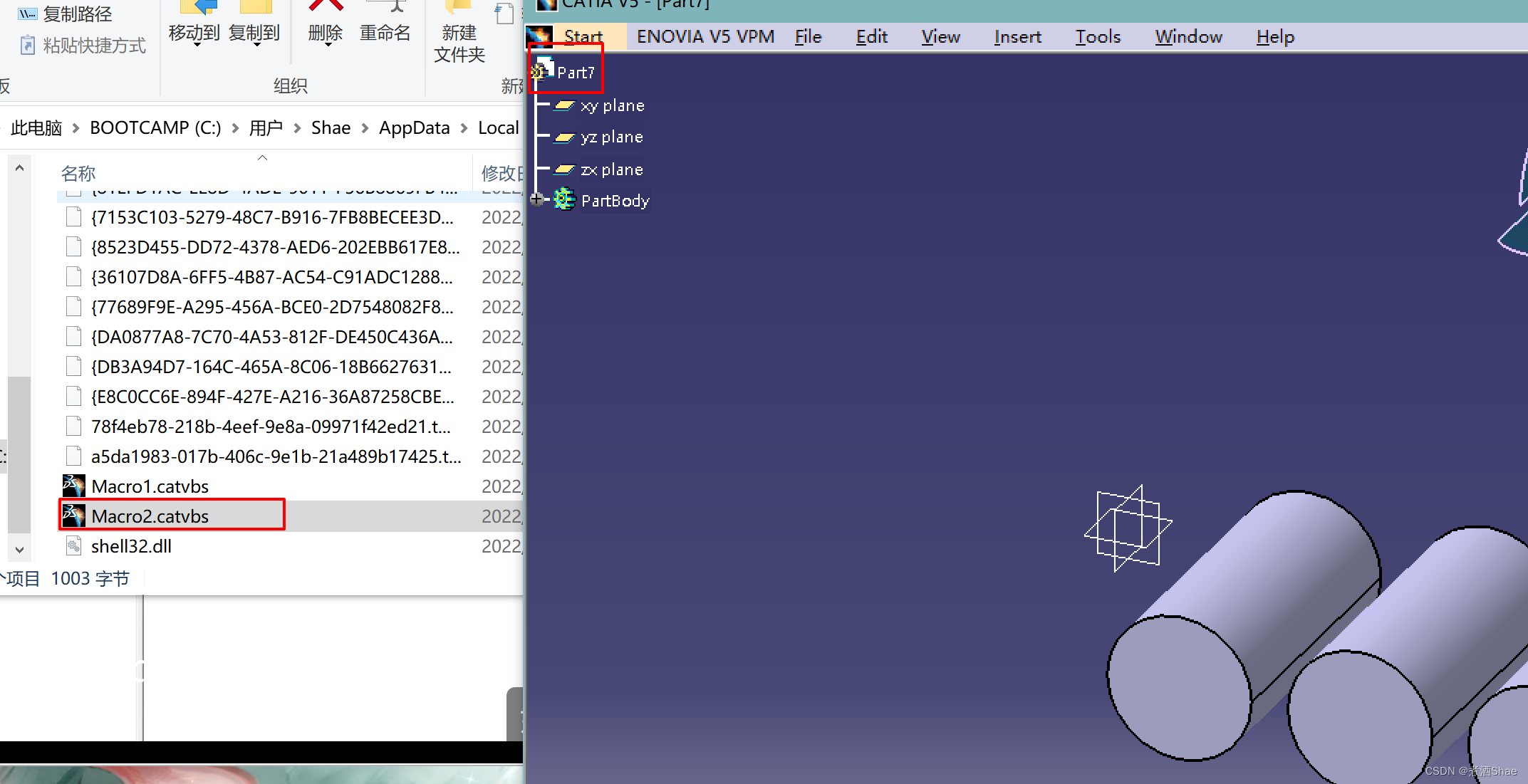

双击这个宏，它会打开catia并执行这个宏。比如生成100个圆柱

3.projects里
在这里插入图片描述
编辑器的修改
默认是这个

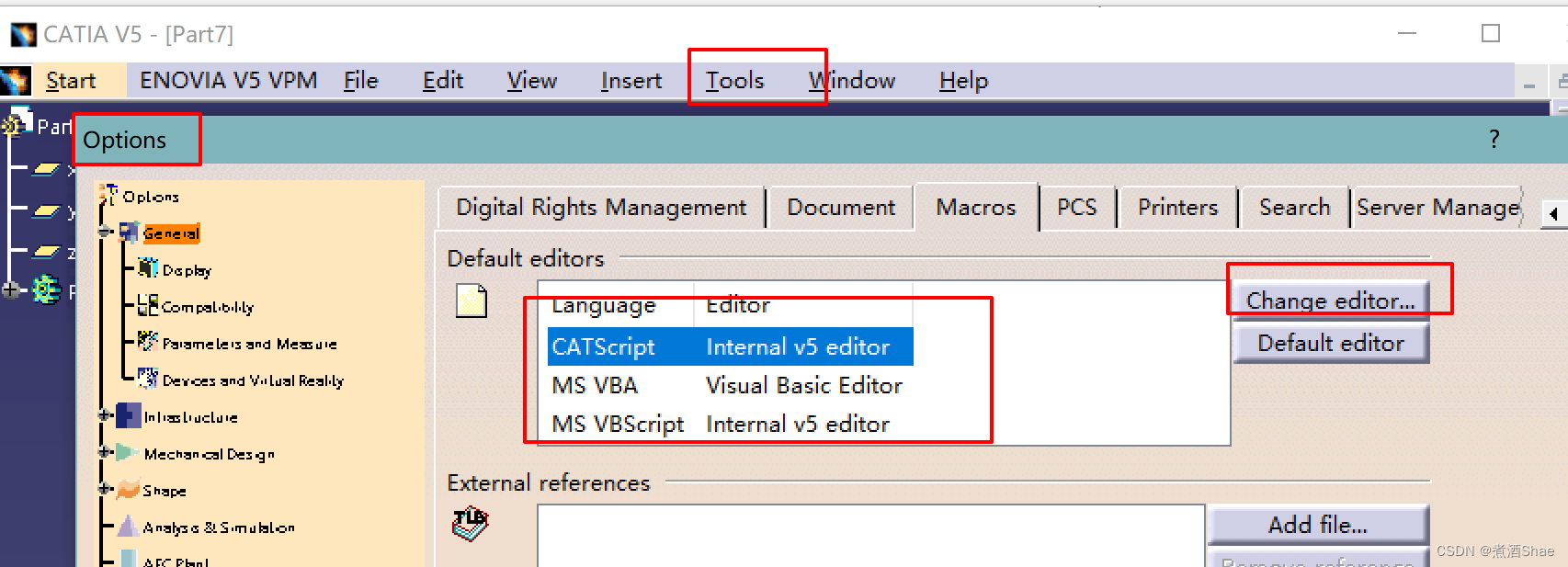

各种格式的默认编辑器，在tool,option里，可以更改编辑器

新手推荐编辑器

先这里，创建一个project
在这里插入图片描述

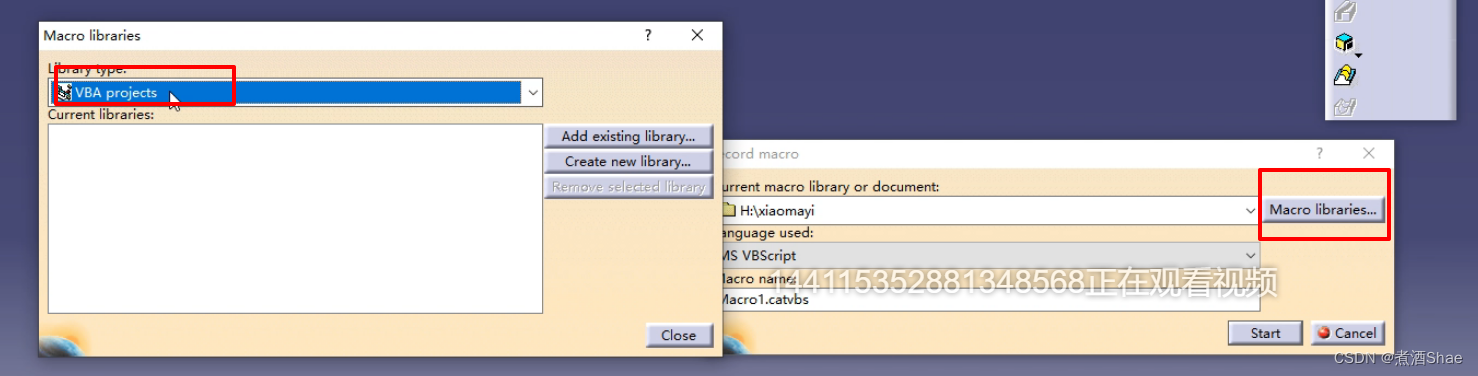

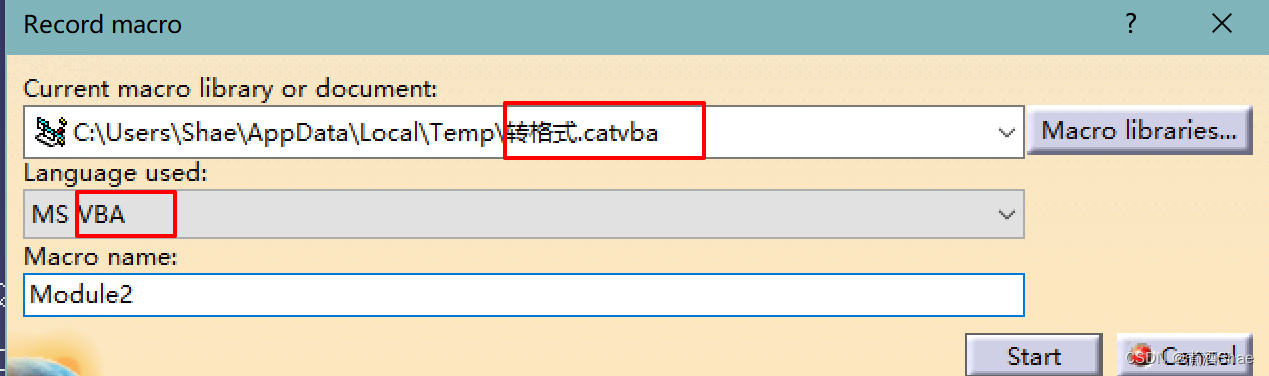

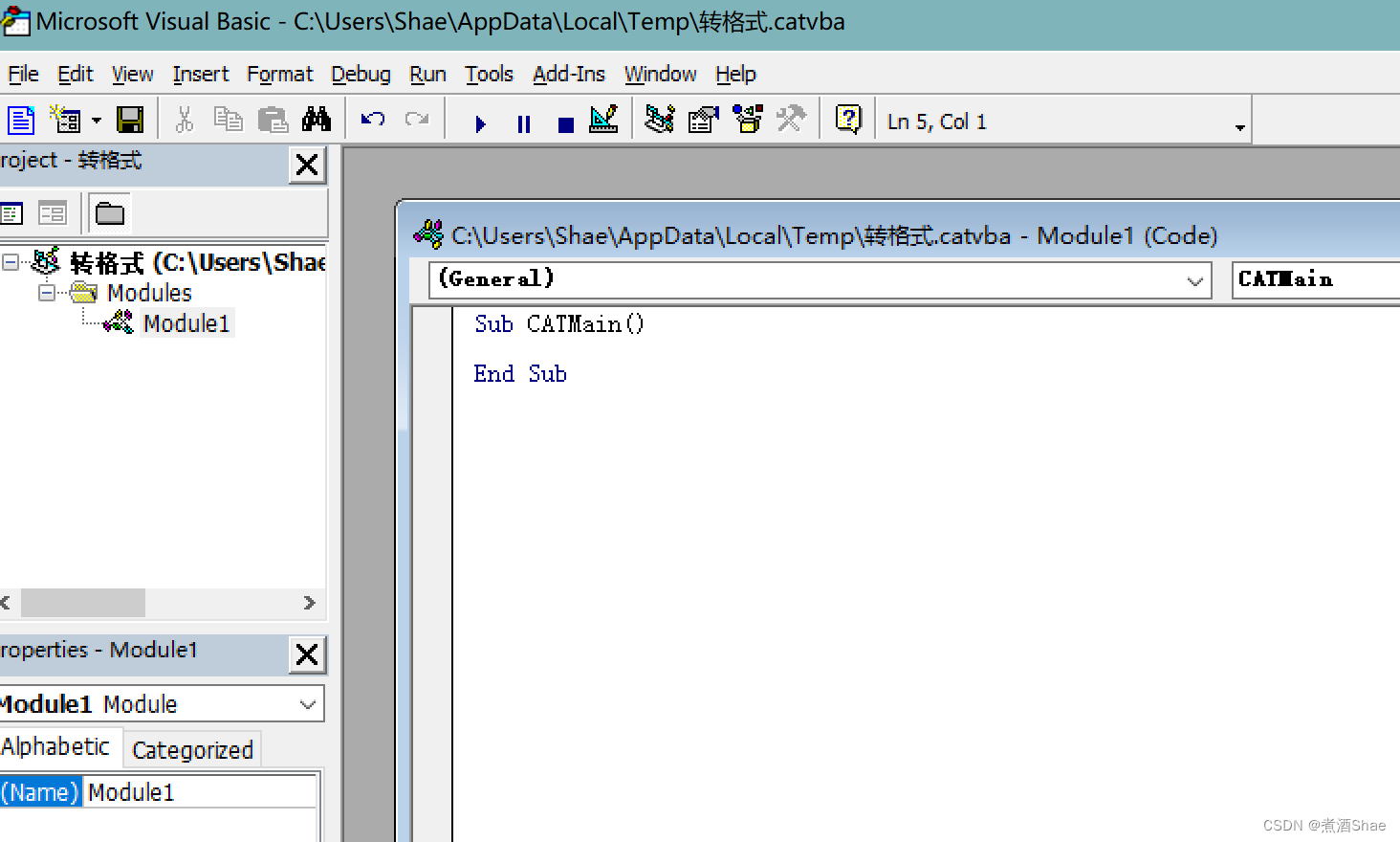

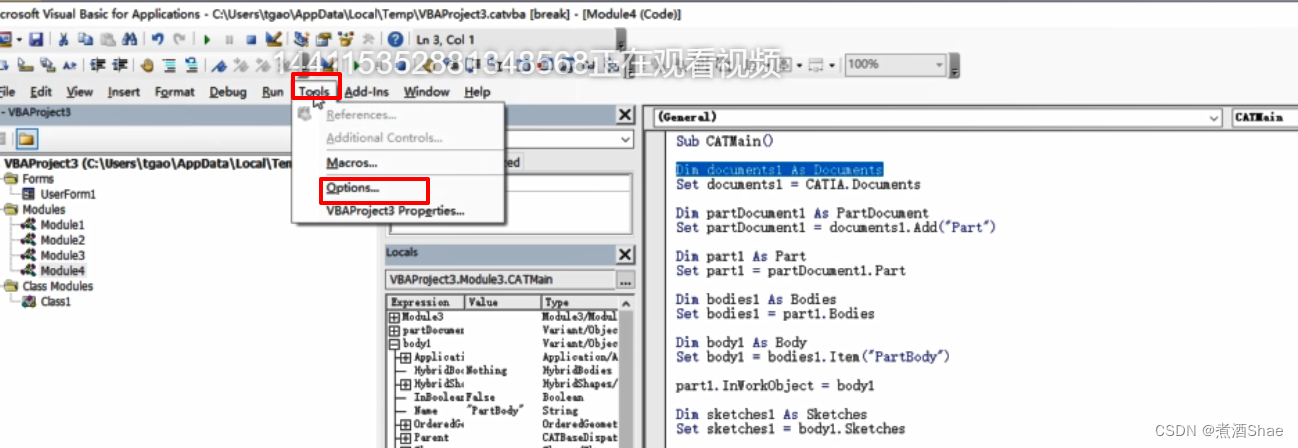

在新建宏库时，选择这个project,就会生成vba格式的宏，点击edit会默认用IDE打开，编辑的话会有错误提示，会主动纠正大小写等

在这里插入图片描述

怎样将录制好的宏加入到工具条中

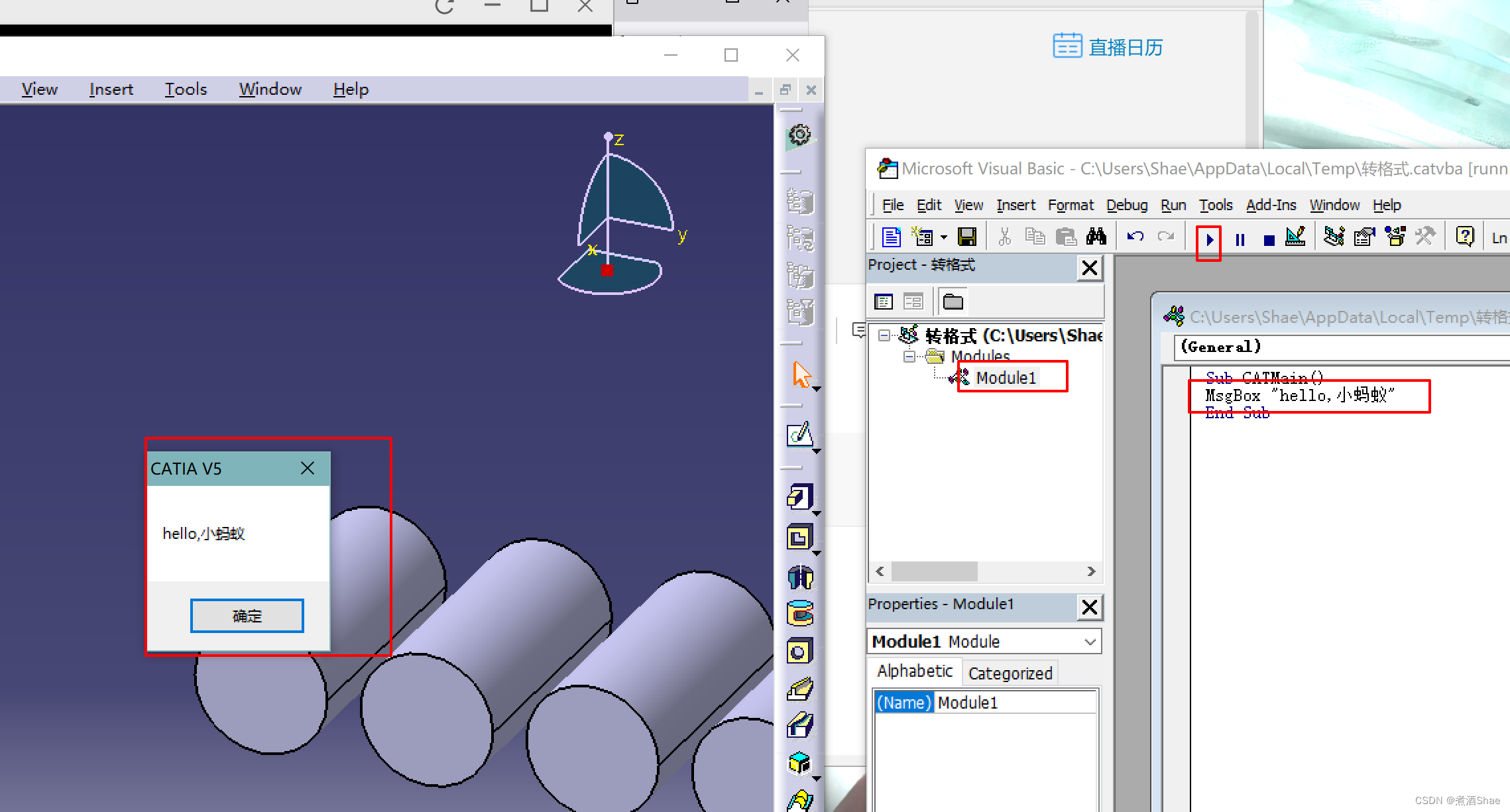

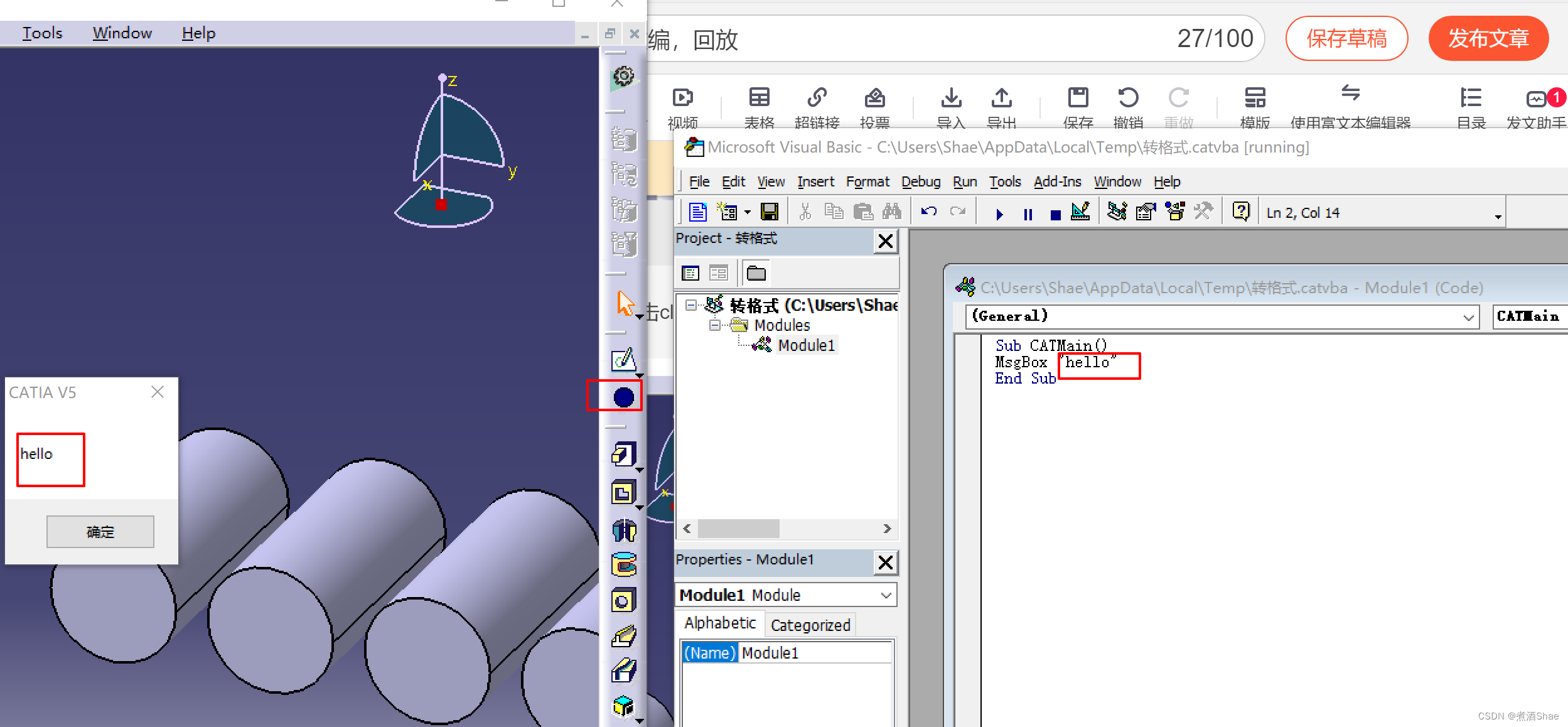

之前录制在project中的宏module1，进行编辑如图，点击执行可以有如下效果。
但是执行必须进入vba的编辑界面比较麻烦

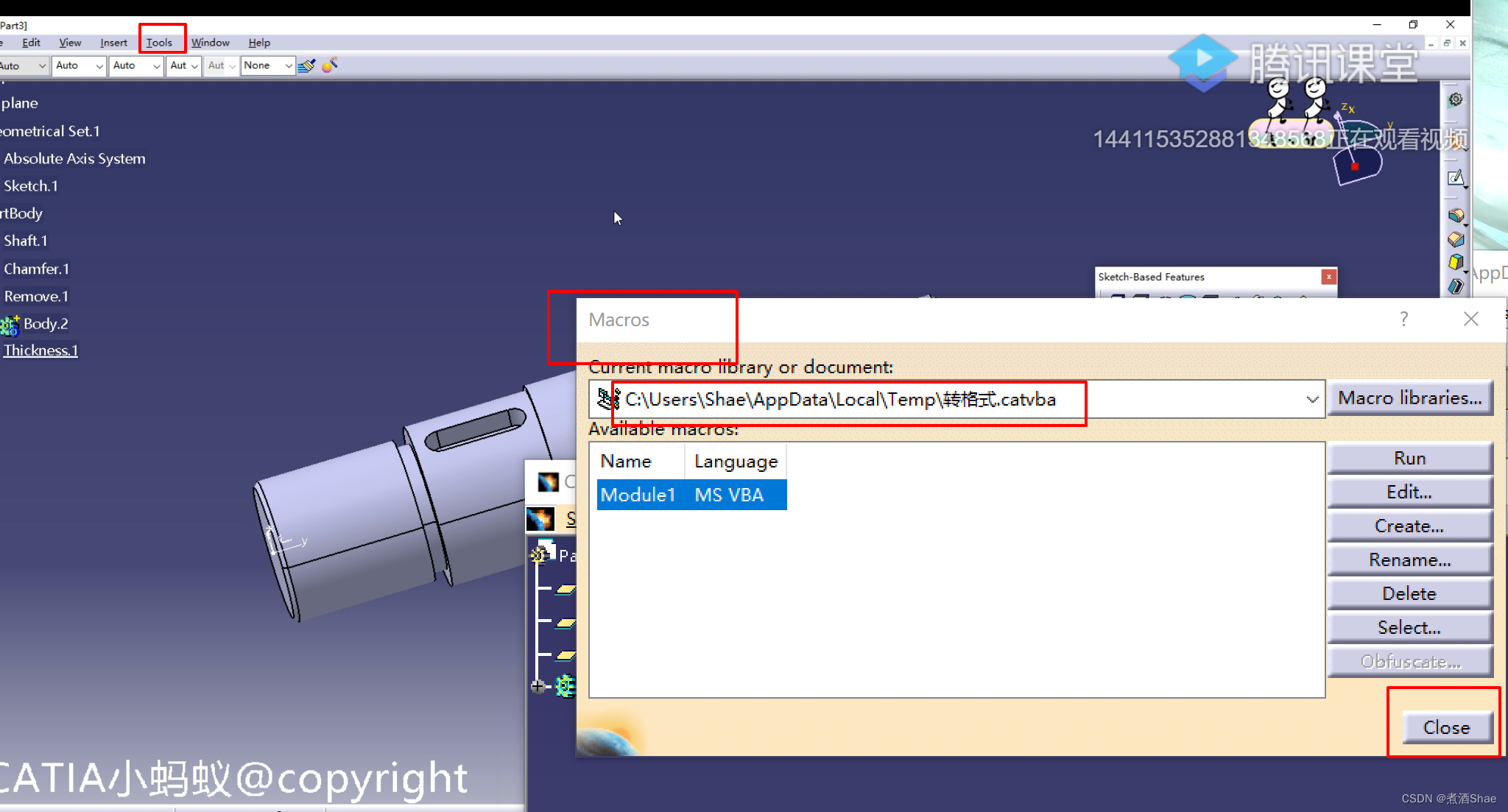

1.先在option宏打开界面那，选到这个项目，点击close，使其为宏库的默认界面。
在这里插入图片描述

在这里插入图片描述

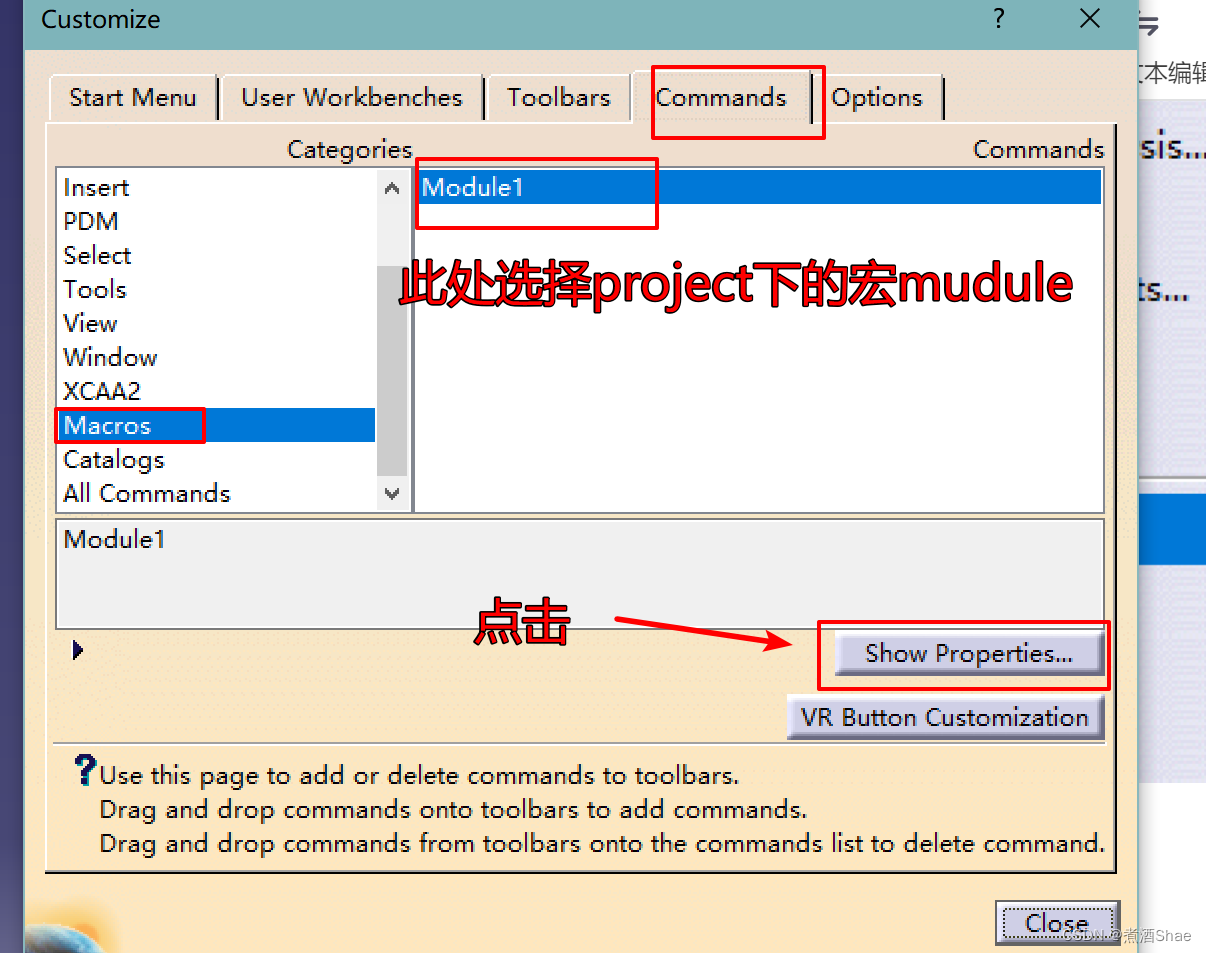

2.

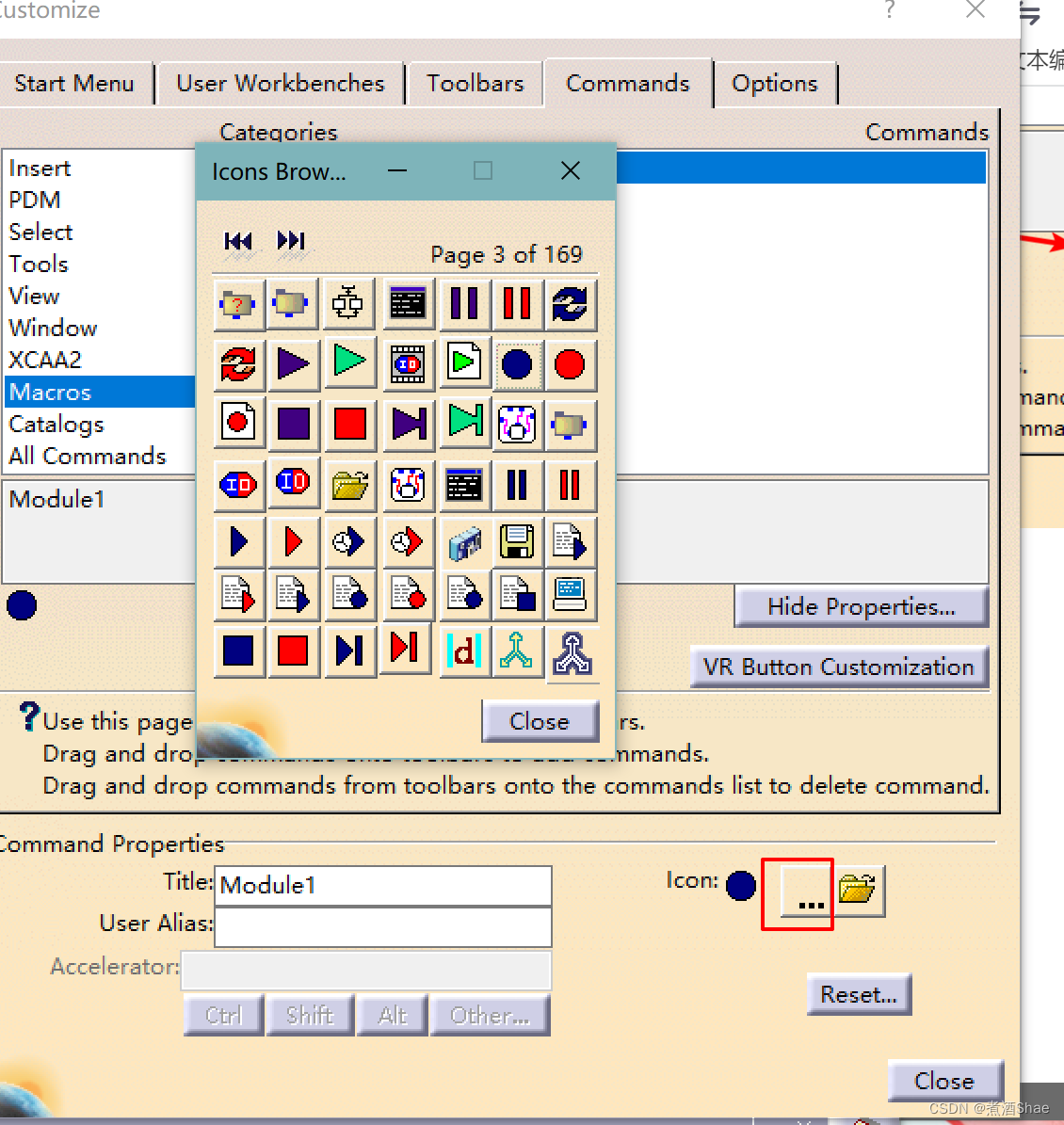

选择一个图标

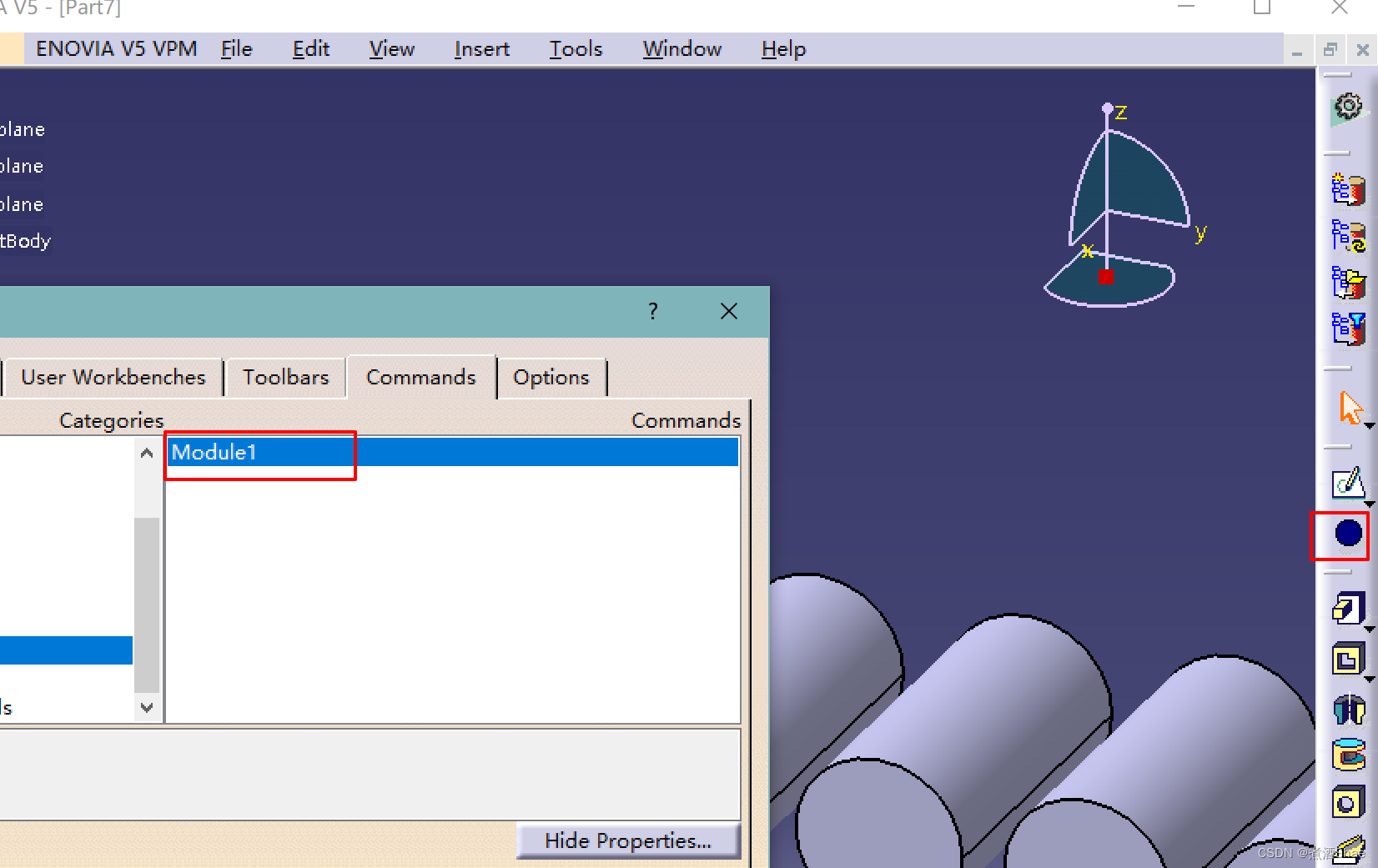

鼠标左键按住module1，拖动到工具条那，就添加上了。可以点击close.

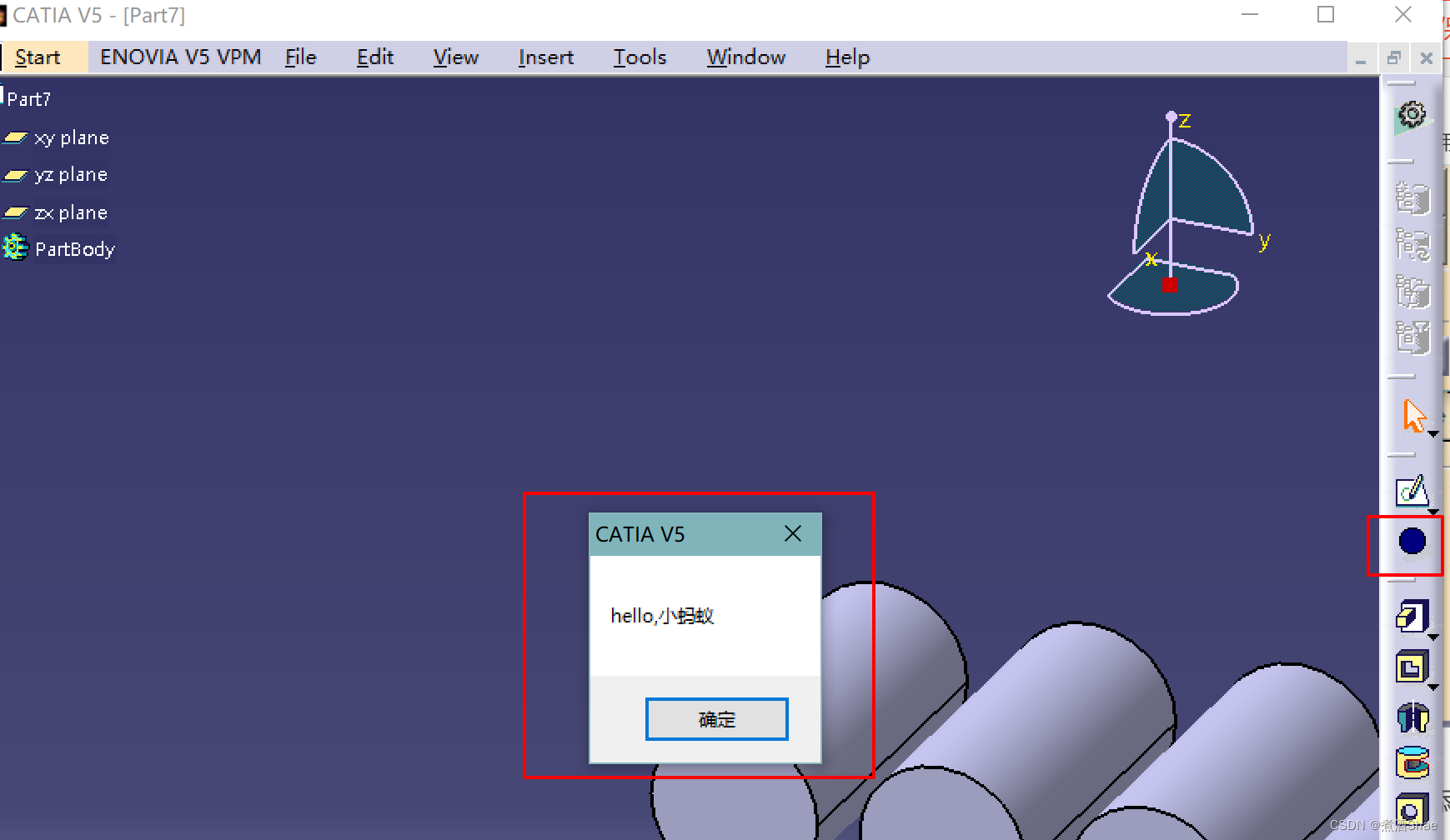

点击就可以运行了。

对module1进行编辑修改，成功运行或保持过后。点击工具条中的宏，会是修改后的效果。

其他比如保存在某个文件夹下的宏，也可以添加到工具条中。只需第一步的时候，将这个路径选为宏库的默认界面。其他步骤同理。
在这里插入图片描述

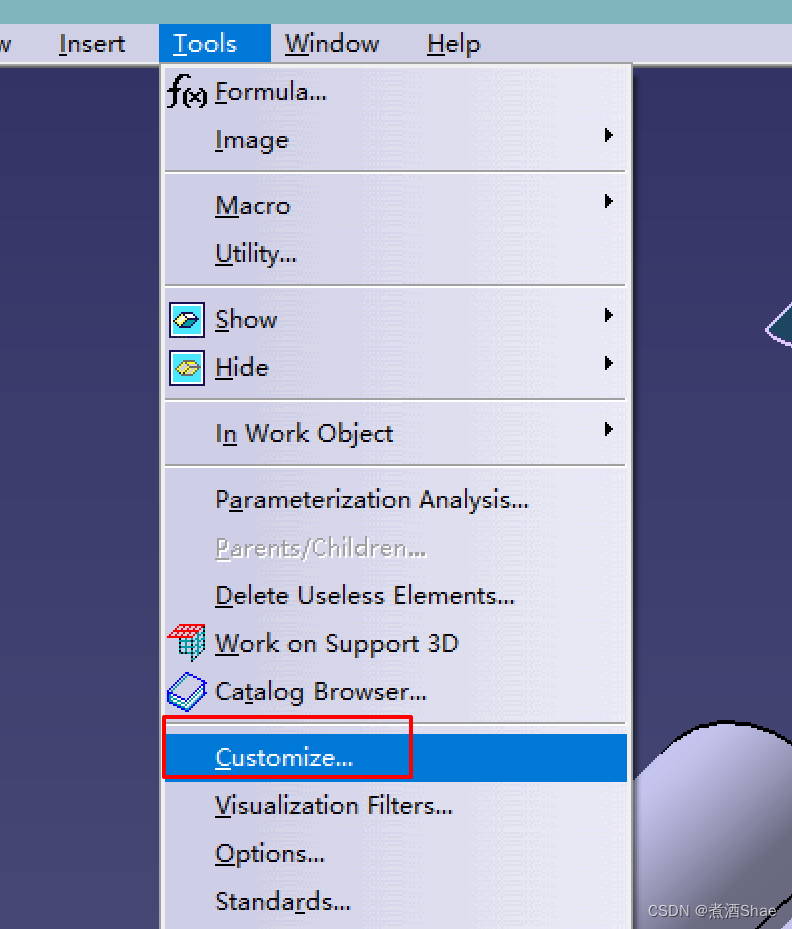

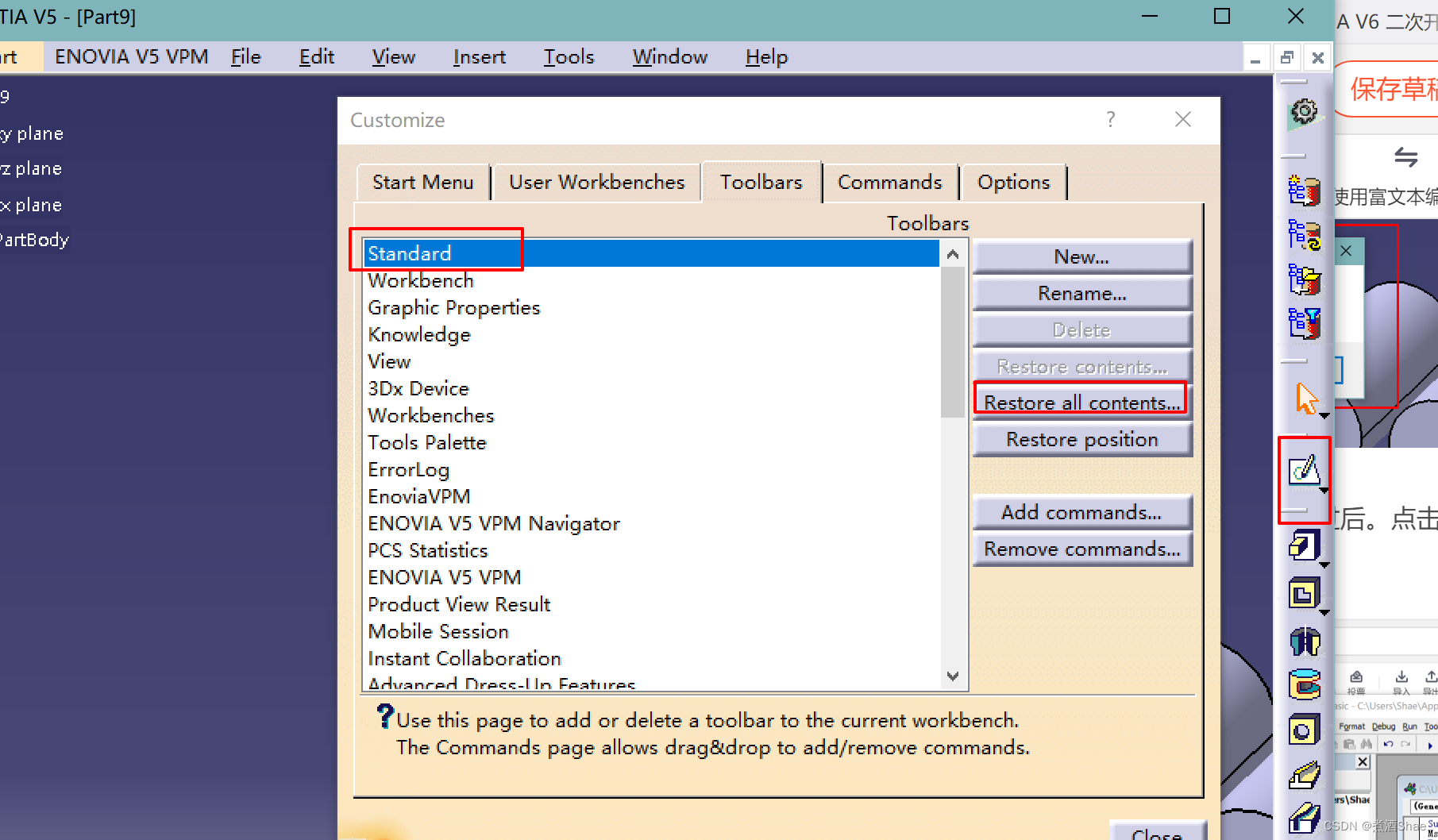

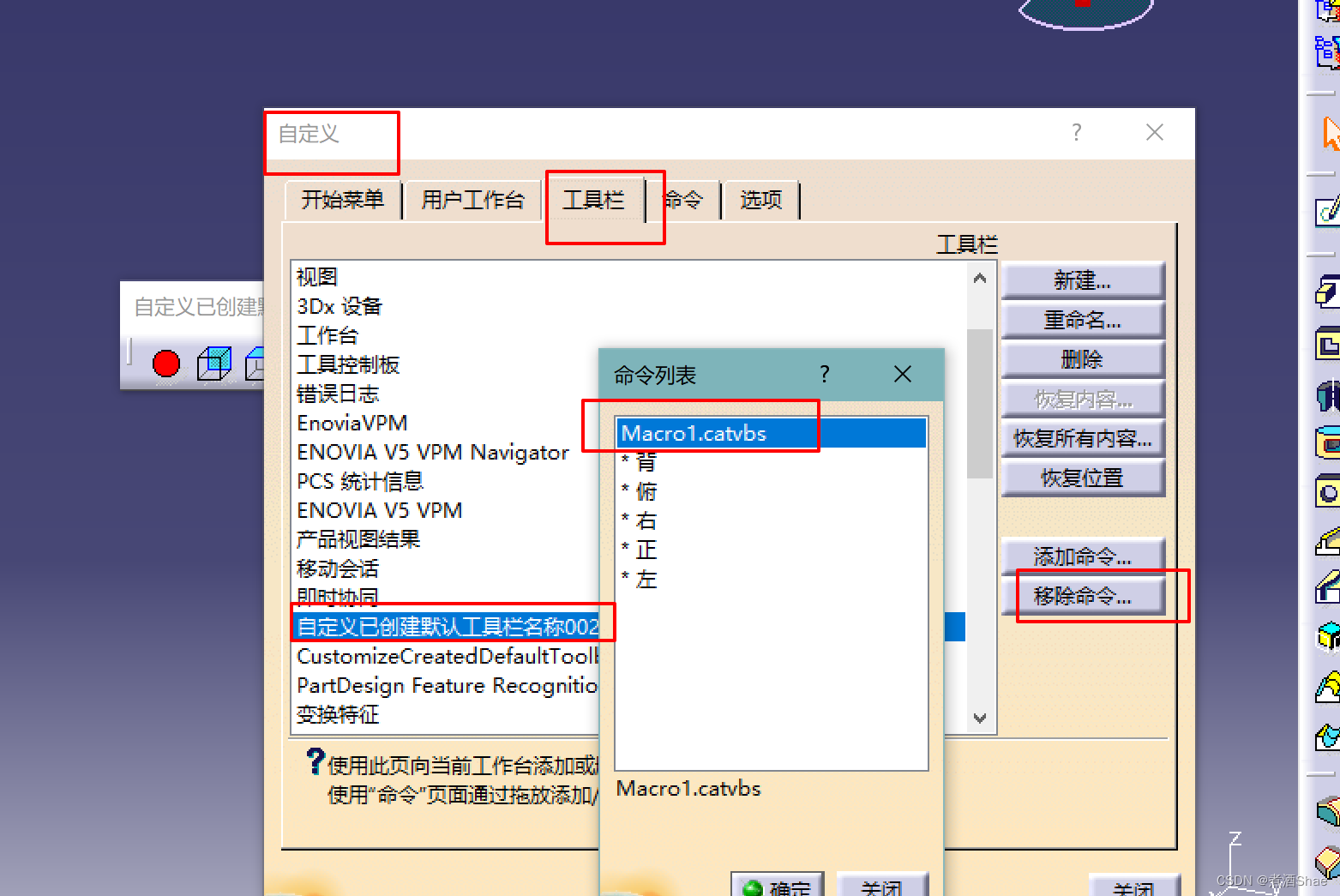

删除添加的宏。Tools-customize如下Toolbars界面。如果是自定义的工具条，需要找到对应的名字，再Restore all contents.我因为是在软件默认的工具条那，添加的，所以选的standard。

也可以删除对应的宏或命令，如图
在这里插入图片描述
