一、view绘制

view的绘制流程是从ViewRoot的performTraversals方法开始的，它经过measure、layout、和draw三个过程才能最终将一个View绘制出来，其中measure用来测量View发的宽和高，layout用来确认View在父容器中的放置位置，而draw则负责将View绘制在屏幕上。

performTraversals会一次调用performMeasure、performLayut、performDraw三个方法，这三个方法分别完成顶级View的measure、layout和draw这三大流程，其中在perfomMeasure中会调用measure方法，在measure方法中又会调用onMeasure方法，在onMeasure方法中则会对所有的子元素进行measure过程，这个时候measure流程就从父容器传到子元素中了，这样就完成了一次measure过程。接着子元素会重复父容器的measure过程，如此反复就完成了整个View树的遍历。同理，performLayout和performDraw的传递流程和performMeasure是类似的。

measure过程决定了View的宽／高，measure完成以后，可以通过getMeasuredWidth和getMeasuredHeight方法来获取到View测量后的宽／高，在几乎所有的情况下他都等同于View最终的宽／高。Layout过程决定了View的四个顶点的坐标和实际的View的宽／高，完成以后，可以通过getTop、getBottom、getRight、getLeft拿到View四个顶点的位置，并可以通过getWidth和getHeight方法来拿到View的最终宽／高。Draw过程则决定了View的显示，只用draw方法完成以后View的内容才能呈现在屏幕上。

小结：

getMeasuredWidth和getMeasuredHeight方法获取的高度和宽度是measure过程中计算得到到，所以要在measure之后调用。

getWidt()获取的宽度 = right - left 这是layout之后才能确定，所以getWidth()要在layout之后调用才能获取到值。同理，getHeight（）。

Measure过程

对于测量我们来说几个知识点,了解这几个知识点，之后的实例分析你才看得懂。

1、MeasureSpec 的理解

MeasureSpec中的值是一个整型（32位）将size和mode打包成一个Int型，其中高两位是mode，后面30位存的是size。

注：-1 代表的是EXACTLY，-2 是AT_MOST

UPSPECIFIED : 父容器对于子容器没有任何限制,子容器想要多大就多大
EXACTLY: 父容器已经为子容器设置了尺寸,子容器应当服从这些边界,不论子容器想要多大的空间。(match_parent / 固定大小)

AT_MOST：子容器可以是声明大小内的任意大小（wrap_content）

普通View的MeasureSpec是由自身的LayoutParams和父容器共同决定的
顶层View的MeasureSpec是由自身的LayoutParams和窗口的尺寸共同决定的；
ViewGroup在调用子元素的measure方法之前，会先通过getChildMeasureSpec方法得到子元素的MeasureSpec。

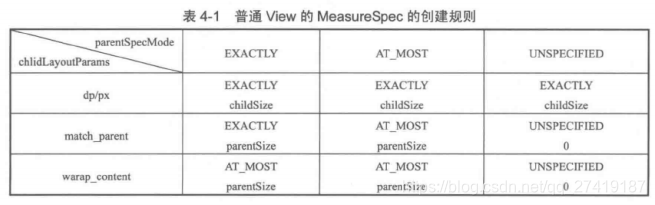

普通view的MeasureSpec的创建规则：

如果父View的MeasureSpec 是EXACTLY，说明父View的大小是确切的，（确切的意思很好理解，如果一个View的MeasureSpec 是EXACTLY，那么它的size 是多大，最后展示到屏幕就一定是那么大）。

（1）、如果子View 的layout_xxxx是MATCH_PARENT，父View的大小是确切，子View的大小又MATCH_PARENT（充满整个父View），那么子View的大小肯定是确切的，而且大小值就是父View的size。所以子View的size=父View的size，mode=EXACTLY

（2）、如果子View 的layout_xxxx是WRAP_CONTENT，也就是子View的大小是根据自己的content 来决定的，但是子View的毕竟是子View，大小不能超过父View的大小，但是子View的是WRAP_CONTENT，我们还不知道具体子View的大小是多少，要等到child.measure(childWidthMeasureSpec, childHeightMeasureSpec) 调用的时候才去真正测量子View 自己content的大小（比如TextView wrap_content 的时候你要测量TextView content 的大小，也就是字符占用的大小，这个测量就是在child.measure(childWidthMeasureSpec, childHeightMeasureSpec)的时候，才能测出字符的大小，MeasureSpec 的意思就是假设你字符100px，但是MeasureSpec 要求最大的只能50px，这时候就要截掉了）。通过上述描述，子View MeasureSpec mode的应该是AT_MOST，而size 暂定父View的 size，表示的意思就是子View的大小没有不确切的值，子View的大小最大为父View的大小，不能超过父View的大小（这就是AT_MOST 的意思），然后这个MeasureSpec 做为子View measure方法的参数，做为子View的大小的约束或者说是要求，有了这个MeasureSpec子View再实现自己的测量。

（3）、如果如果子View 的layout_xxxx是确定的值（200dp），那么就更简单了，不管你父View的mode和size是什么，我都写死了就是200dp，那么控件最后展示就是就是200dp，不管我的父View有多大，也不管我自己的content 有多大，反正我就是这么大，所以这种情况MeasureSpec 的mode = EXACTLY 大小size=你在layout_xxxx 填的那个值。

如果父View的MeasureSpec 是AT_MOST，说明父View的大小是不确定，最大的大小是MeasureSpec 的size值，不能超过这个值。

（1）、如果子View 的layout_xxxx是MATCH_PARENT，父View的大小是不确定（只知道最大只能多大），子View的大小MATCH_PARENT（充满整个父View），那么子View你即使充满父容器，你的大小也是不确定的，父View自己都确定不了自己的大小，你MATCH_PARENT你的大小肯定也不能确定的，所以子View的mode=AT_MOST，size=父View的size，也就是你在布局虽然写的是MATCH_PARENT，但是由于你的父容器自己的大小不确定，导致子View的大小也不确定，只知道最大就是父View的大小。

（2）、如果子View 的layout_xxxx是WRAP_CONTENT，父View的大小是不确定（只知道最大只能多大），子View又是WRAP_CONTENT，那么在子View的Content没算出大小之前，子View的大小最大就是父View的大小，所以子View MeasureSpec mode的就是AT_MOST，而size 暂定父View的 size。

（3）、如果如果子View 的layout_xxxx是确定的值（200dp），同上，写多少就是多少，改变不了的。

如果父View的MeasureSpec 是UNSPECIFIED(未指定),表示没有任何束缚和约束，不像AT_MOST表示最大只能多大，不也像EXACTLY表示父View确定的大小，子View可以得到任意想要的大小，不受约束

（1）、如果子View 的layout_xxxx是MATCH_PARENT，因为父View的MeasureSpec是UNSPECIFIED，父View自己的大小并没有任何约束和要求，
那么对于子View来说无论是WRAP_CONTENT还是MATCH_PARENT，子View也是没有任何束缚的，想多大就多大，没有不能超过多少的要求，一旦没有任何要求和约束，size的值就没有任何意义了，所以一般都直接设置成0

（2）、同上...

（3）、如果如果子View 的layout_xxxx是确定的值（200dp），同上，写多少就是多少，改变不了的（记住，只有设置的确切的值，那么无论怎么测量，大小都是不变的，都是你写的那个值）

2、View的测量过程主要是在onMeasure()方法

打开View的源码，找到measure方法，这个方法代码不少，但是测量工作都是在onMeasure()做的，measure方法是final的所以这个方法也不可重写，如果想自定义View的测量，你应该去重写onMeasure()方法

public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
  ......
  onMeasure(widthMeasureSpec,heightMeasureSpec);
  .....
}

3、View的onMeasure 的默认实现

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  setMeasuredDimension(
  getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
  getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}

View的onMeasure方法默认实现很简单，就是调用setMeasuredDimension()，setMeasuredDimension()可以简单理解就是给mMeasuredWidth和mMeasuredHeight设值，如果这两个值一旦设置了，那么意味着对于这个View的测量结束了，这个View的宽高已经有测量的结果出来了。如果我们想设定某个View的高宽，完全可以直接通过setMeasuredDimension（100，200）来设置死它的高宽（不建议），但是setMeasuredDimension方法必须在onMeasure方法中调用，不然会抛异常。

4、ViewGroup的Measure过程

ViewGroup 类并没有实现onMeasure，我们知道测量过程其实都是在onMeasure方法里面做的，我们来看下FrameLayout 的onMeasure 方法,具体分析看注释哦。

//FrameLayout 的测量
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
....
int maxHeight = 0;
int maxWidth = 0;
int childState = 0;
for (int i = 0; i < count; i++) {
   final View child = getChildAt(i);
   if (mMeasureAllChildren || child.getVisibility() != GONE) {
    // 遍历自己的子View，只要不是GONE的都会参与测量，measureChildWithMargins方法
    // 基本思想就是父View把自己的MeasureSpec
    // 传给子View结合子View自己的LayoutParams 算出子View 的MeasureSpec，然后继续往下传，
    // 传递叶子节点，叶子节点没有子View，根据传下来的这个MeasureSpec测量自己就好了。
     measureChildWithMargins(child, widthMeasureSpec, 0, heightMeasureSpec, 0);
     final LayoutParams lp = (LayoutParams) child.getLayoutParams();
     maxWidth = Math.max(maxWidth, child.getMeasuredWidth() +  lp.leftMargin + lp.rightMargin);
     maxHeight = Math.max(maxHeight, child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin);
     ....
     ....
   }
}
.....
.....
//所有的孩子测量之后，经过一系类的计算之后通过setMeasuredDimension设置自己的宽高，
//对于FrameLayout 可能用最大的字View的大小，对于LinearLayout，可能是高度的累加，
//具体测量的原理去看看源码。总的来说，父View是等所有的子View测量结束之后，再来测量自己。
setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),
resolveSizeAndState(maxHeight, heightMeasureSpec, childState << MEASURED_HEIGHT_STATE_SHIFT));
....
}

二、View的高度和宽度的获取

View的onMeasure、onLayout过程和Activity的生命周期不同步，所以在onStart、onCreate、onResume中不能准确的获取View的宽、高。

实现方法

1、使用 View.measure 测量 View

该方法测量的宽度和高度可能与视图绘制完成后的真实的宽度和高度不一致。


int width = View.MeasureSpec.makeMeasureSpec(0,
        View.MeasureSpec.UNSPECIFIED);
int height = View.MeasureSpec.makeMeasureSpec(0,
        View.MeasureSpec.UNSPECIFIED);
view.measure(width, height);
view.getMeasuredWidth(); // 获取宽度
view.getMeasuredHeight(); // 获取高度

2、使用 ViewTreeObserver. OnPreDrawListener 监听事件

在视图将要绘制时调用该监听事件，会被调用多次，因此获取到视图的宽度和高度后要移除该监听事件。


view.getViewTreeObserver().addOnPreDrawListener(
        new ViewTreeObserver.OnPreDrawListener() {

    @Override
    public boolean onPreDraw() {
        view.getViewTreeObserver().removeOnPreDrawListener(this);
        view.getWidth(); // 获取宽度
        view.getHeight(); // 获取高度
        return true;
    }
});

3、使用 ViewTreeObserver. OnGlobalLayoutListener 监听事件

在布局发生改变或者某个视图的可视状态发生改变时调用该事件，会被多次调用，因此需要在获取到视图的宽度和高度后执行 remove 方法移除该监听事件。


view.getViewTreeObserver().addOnGlobalLayoutListener(
        new ViewTreeObserver.OnGlobalLayoutListener() {

    @Override
    public void onGlobalLayout() {
        if (Build.VERSION.SDK_INT >= 16) {
            view.getViewTreeObserver()
                    .removeOnGlobalLayoutListener(this);
        }
        else {
            view.getViewTreeObserver()
                    .removeGlobalOnLayoutListener(this);
        }
        view.getWidth(); // 获取宽度
        view.getHeight(); // 获取高度
    }
});

4、重写 View 的 onSizeChanged 方法

在视图的大小发生改变时调用该方法，会被多次调用，因此获取到宽度和高度后需要考虑禁用掉代码。
该实现方法需要继承 View，且多次被调用，不建议使用。


@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    super.onSizeChanged(w, h, oldw, oldh);

    view.getWidth(); // 获取宽度
    view.getHeight(); // 获取高度
}

5、重写 View 的 onLayout 方法

该方法会被多次调用，获取到宽度和高度后需要考虑禁用掉代码。
该实现方法需要继承 View，且多次被调用，不建议使用。


@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
    super.onLayout(changed, l, t, r, b);

    view.getWidth(); // 获取宽度
    view.getHeight(); // 获取高度
}

6、使用 View.OnLayoutChangeListener 监听事件（API >= 11）

在视图的 layout 改变时调用该事件，会被多次调用，因此需要在获取到视图的宽度和高度后执行 remove 方法移除该监听事件。


view.addOnLayoutChangeListener(
        new View.OnLayoutChangeListener() {

    @Override
    public void onLayoutChange(View v, int l, int t, int r, int b,
            int oldL, int oldT, int oldR, int oldB) {
        view.removeOnLayoutChangeListener(this);
        view.getWidth(); // 获取宽度
        view.getHeight(); // 获取高度
     }
});

7、使用 View.post() 方法

Runnable 对象中的方法会在 View 的 measure、layout 等事件完成后触发。
UI 事件队列会按顺序处理事件，在 setContentView() 被调用后，事件队列中会包含一个要求重新 layout 的 message，所以任何 post 到队列中的 Runnable 对象都会在 Layout 发生变化后执行。
该方法只会执行一次，且逻辑简单，建议使用。


view.post(new Runnable() {

    @Override
    public void run() {
        view.getWidth(); // 获取宽度
        view.getHeight(); // 获取高度
    }
});
