4. 虚拟机栈

4.1. 虚拟机栈概述

4.1.1. 虚拟机栈出现的背景

由于跨平台性的设计，Java的指令都是根据栈来设计的。不同平台CPU架构不同，所以不能设计为基于寄存器的。

优点是跨平台，指令集小，编译器容易实现，缺点是性能下降，实现同样的功能需要更多的指令。

4.1.2. 初步印象

有不少Java开发人员一提到Java内存结构，就会非常粗粒度地将JVM中的内存区理解为仅有Java堆（heap）和Java栈（stack）？为什么？

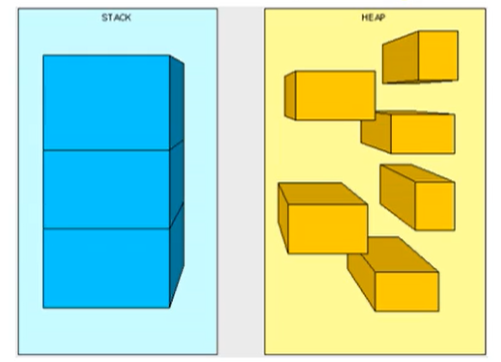

4.1.3. 内存中的栈与堆

栈是运行时的单位，而堆是存储的单位

栈解决程序的运行问题，即程序如何执行，或者说如何处理数据。
堆解决的是数据存储的问题，即数据怎么放，放哪里

4.1.4. 虚拟机栈基本内容

Java虚拟机栈是什么？

Java虚拟机栈（Java Virtual Machine Stack），早期也叫Java栈。每个线程在创建时都会创建一个虚拟机栈，其内部保存一个个的栈帧（Stack Frame），对应着一次次的Java方法调用，是线程私有的。

生命周期

生命周期和线程一致

作用

主管Java程序的运行，它保存方法的局部变量、部分结果，并参与方法的调用和返回。

栈的特点

栈是一种快速有效的分配存储方式，访问速度仅次于程序计数器。

JVM直接对Java栈的操作只有两个：

每个方法执行，伴随着进栈（入栈、压栈）
执行结束后的出栈工作

对于栈来说不存在垃圾回收问题（栈存在溢出的情况）

面试题：开发中遇到哪些异常？

栈中可能出现的异常

Java 虚拟机规范允许Java栈的大小是动态的或者是固定不变的。

如果采用固定大小的Java虚拟机栈，那每一个线程的Java虚拟机栈容量可以在线程创建的时候独立选定。如果线程请求分配的栈容量超过Java虚拟机栈允许的最大容量，Java虚拟机将会抛出一个StackOverflowError 异常。
如果Java虚拟机栈可以动态扩展，并且在尝试扩展的时候无法申请到足够的内存，或者在创建新的线程时没有足够的内存去创建对应的虚拟机栈，那Java虚拟机将会抛出一个 OutOfMemoryError 异常。

public static void main(String[] args) {
    test();
}
public static void test() {
    test();
}
//抛出异常：Exception in thread"main"java.lang.StackoverflowError
//程序不断的进行递归调用，而且没有退出条件，就会导致不断地进行压栈。

设置栈内存大小

我们可以使用参数 -Xss选项来设置线程的最大栈空间，栈的大小直接决定了函数调用的最大可达深度

public class StackDeepTest{
    private static int count=0;
    public static void recursion(){
        count++;
        recursion();
    }
    public static void main(String args[]){
        try{
            recursion();
        } catch (Throwable e){
            System.out.println("deep of calling="+count);
            e.printstackTrace();
        }
    }
}

4.2. 栈的存储单位

4.2.1. 栈中存储什么？

每个线程都有自己的栈，栈中的数据都是以栈帧（Stack Frame）的格式存在。

在这个线程上正在执行的每个方法都各自对应一个栈帧（Stack Frame）。

栈帧是一个内存区块，是一个数据集，维系着方法执行过程中的各种数据信息。

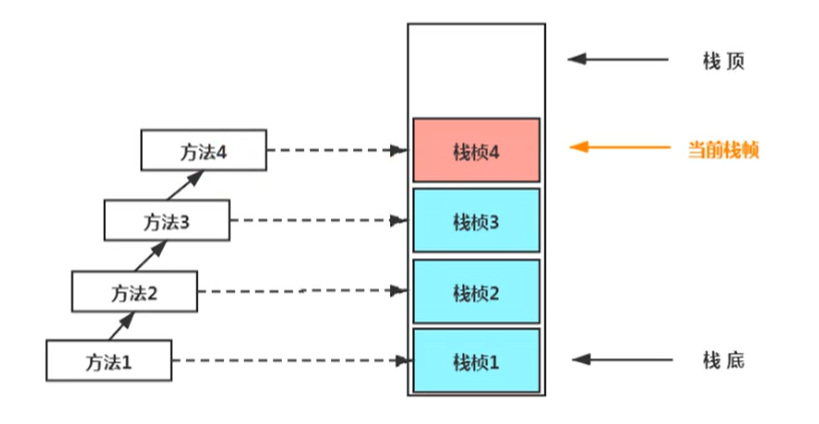

4.2.2. 栈运行原理

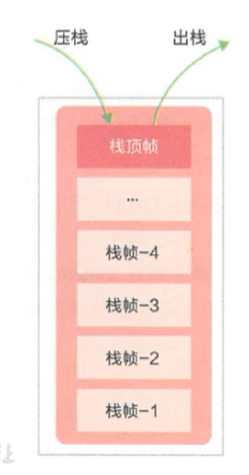

JVM直接对Java栈的操作只有两个，就是对栈帧的压栈和出栈，遵循“先进后出”/“后进先出”原则。

在一条活动线程中，一个时间点上，只会有一个活动的栈帧。即只有当前正在执行的方法的栈帧（栈顶栈帧）是有效的，这个栈帧被称为当前栈帧（Current Frame），与当前栈帧相对应的方法就是当前方法（Current Method），定义这个方法的类就是当前类（Current Class）。

执行引擎运行的所有字节码指令只针对当前栈帧进行操作。

如果在该方法中调用了其他方法，对应的新的栈帧会被创建出来，放在栈的顶端，成为新的当前帧。

不同线程中所包含的栈帧是不允许存在相互引用的，即不可能在一个栈帧之中引用另外一个线程的栈帧。

如果当前方法调用了其他方法，方法返回之际，当前栈帧会传回此方法的执行结果给前一个栈帧，接着，虚拟机会丢弃当前栈帧，使得前一个栈帧重新成为当前栈帧。

Java方法有两种返回函数的方式，一种是正常的函数返回，使用return指令；另外一种是抛出异常。不管使用哪种方式，都会导致栈帧被弹出。

public class CurrentFrameTest{
    public void methodA(){
        system.out.println（"当前栈帧对应的方法->methodA");
        methodB();
        system.out.println（"当前栈帧对应的方法->methodA");
    }
    public void methodB(){
        System.out.println（"当前栈帧对应的方法->methodB");
    }

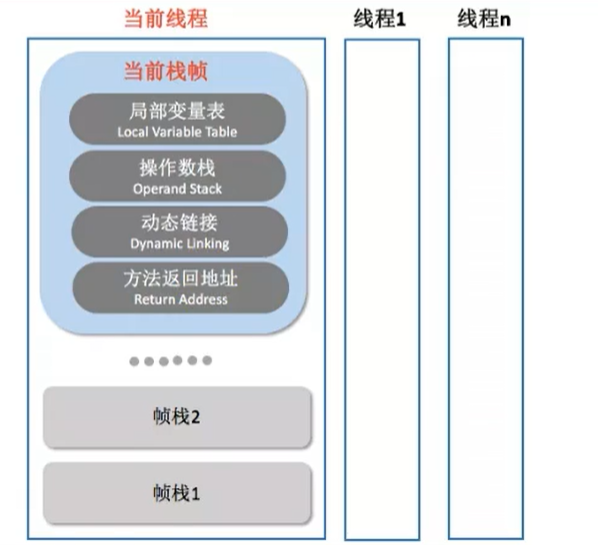

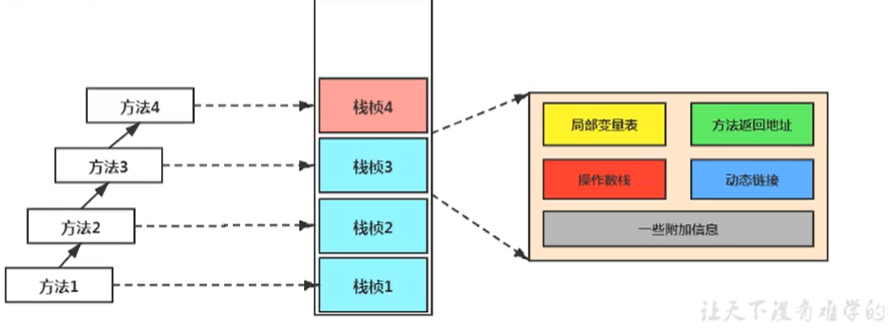

4.2.3. 栈帧的内部结构

每个栈帧中存储着：

局部变量表（Local Variables）
操作数栈（operand Stack）（或表达式栈）
动态链接（DynamicLinking）（或指向运行时常量池的方法引用）
方法返回地址（Return Address）（或方法正常退出或者异常退出的定义）
一些附加信息

并行每个线程下的栈都是私有的，因此每个线程都有自己各自的栈，并且每个栈里面都有很多栈帧，栈帧的大小主要由局部变量表和操作数栈决定的

4.3. 局部变量表(Local Variables)

局部变量表也被称之为局部变量数组或本地变量表

定义为一个数字数组，主要用于存储方法参数和定义在方法体内的局部变量，这些数据类型包括各类基本数据类型、对象引用（reference），以及returnAddress类型。
由于局部变量表是建立在线程的栈上，是线程的私有数据，因此不存在数据安全问题
局部变量表所需的容量大小是在编译期确定下来的，并保存在方法的Code属性的maximum local variables数据项中。在方法运行期间是不会改变局部变量表的大小的。
方法嵌套调用的次数由栈的大小决定。一般来说，栈越大，方法嵌套调用次数越多。对一个函数而言，它的参数和局部变量越多，使得局部变量表膨胀，它的栈帧就越大，以满足方法调用所需传递的信息增大的需求。进而函数调用就会占用更多的栈空间，导致其嵌套调用次数就会减少。
局部变量表中的变量只在当前方法调用中有效。在方法执行时，虚拟机通过使用局部变量表完成参数值到参数变量列表的传递过程。当方法调用结束后，随着方法栈帧的销毁，局部变量表也会随之销毁。

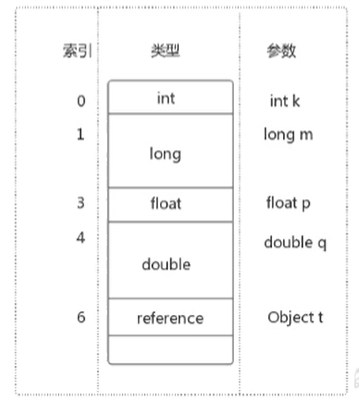

4.3.1. 关于Slot的理解

局部变量表，最基本的存储单元是Slot（变量槽）
参数值的存放总是在局部变量数组的index0开始，到数组长度-1的索引结束。
局部变量表中存放编译期可知的各种基本数据类型（8种），引用类型（reference），returnAddress类型的变量。
在局部变量表里，32位以内的类型只占用一个slot（包括returnAddress类型），64位的类型（long和double）占用两个slot。
byte、short、char 在存储前被转换为int，boolean也被转换为int，0表示false，非0表示true。
JVM会为局部变量表中的每一个Slot都分配一个访问索引，通过这个索引即可成功访问到局部变量表中指定的局部变量值
当一个实例方法被调用的时候，它的方法参数和方法体内部定义的局部变量将会按照顺序被复制到局部变量表中的每一个slot上
如果需要访问局部变量表中一个64bit的局部变量值时，只需要使用前一个索引即可。（比如：访问long或doub1e类型变量）
如果当前帧是由构造方法或者实例方法创建的，那么该对象引用this将会存放在index为0的slot处，其余的参数按照参数表顺序继续排列。

4.3.2. Slot的重复利用

栈帧中的局部变量表中的槽位是可以重用的，如果一个局部变量过了其作用域，那么在其作用域之后申明的新的局部变就很有可能会复用过期局部变量的槽位，从而达到节省资源的目的。

public class SlotTest {
    public void localVarl() {
        int a = 0;
        System.out.println(a);
        int b = 0;
    }
    public void localVar2() {
        {
            int a = 0;
            System.out.println(a);
        }
        //此时的就会复用a的槽位
        int b = 0;
    }
}

4.3.3. 静态变量与局部变量的对比

参数表分配完毕之后，再根据方法体内定义的变量的顺序和作用域分配。

我们知道类变量表有两次初始化的机会，第一次是在“准备阶段”，执行系统初始化，对类变量设置零值，另一次则是在“初始化”阶段，赋予程序员在代码中定义的初始值。

和类变量初始化不同的是，局部变量表不存在系统初始化的过程，这意味着一旦定义了局部变量则必须人为的初始化，否则无法使用。

public void test(){
    int i;
    System. out. println(i);
}

这样的代码是错误的，没有赋值不能够使用。

4.3.4. 补充说明

在栈帧中，与性能调优关系最为密切的部分就是前面提到的局部变量表。在方法执行时，虚拟机使用局部变量表完成方法的传递。

局部变量表中的变量也是重要的垃圾回收根节点，只要被局部变量表中直接或间接引用的对象都不会被回收。

4.4. 操作数栈（Operand Stack）

每一个独立的栈帧除了包含局部变量表以外，还包含一个后进先出（Last-In-First-Out）的操作数栈，也可以称之为表达式栈（Expression Stack）

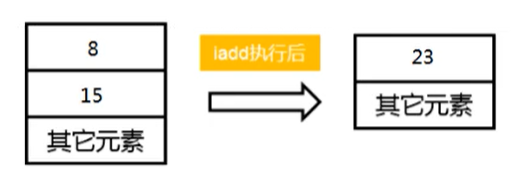

操作数栈，在方法执行过程中，根据字节码指令，往栈中写入数据或提取数据，即入栈（push）和出栈（pop）

某些字节码指令将值压入操作数栈，其余的字节码指令将操作数取出栈。使用它们后再把结果压入栈
比如：执行复制、交换、求和等操作

代码举例

public void testAddOperation(){
    byte i = 15;
    int j = 8;
    int k = i + j;
}

字节码指令信息

public void testAddOperation();
    Code:
    0: bipush 15
    2: istore_1
    3: bipush 8
    5: istore_2
    6:iload_1
    7:iload_2
    8:iadd
    9:istore_3
    10:return

操作数栈，主要用于保存计算过程的中间结果，同时作为计算过程中变量临时的存储空间。

操作数栈就是JVM执行引擎的一个工作区，当一个方法刚开始执行的时候，一个新的栈帧也会随之被创建出来，这个方法的操作数栈是空的。

每一个操作数栈都会拥有一个明确的栈深度用于存储数值，其所需的最大深度在编译期就定义好了，保存在方法的Code属性中，为max_stack的值。

栈中的任何一个元素都是可以任意的Java数据类型

32bit的类型占用一个栈单位深度
64bit的类型占用两个栈单位深度

操作数栈并非采用访问索引的方式来进行数据访问的，而是只能通过标准的入栈和出栈操作来完成一次数据访问

如果被调用的方法带有返回值的话，其返回值将会被压入当前栈帧的操作数栈中，并更新PC寄存器中下一条需要执行的字节码指令。

操作数栈中元素的数据类型必须与字节码指令的序列严格匹配，这由编译器在编译器期间进行验证，同时在类加载过程中的类检验阶段的数据流分析阶段要再次验证。

另外，我们说Java虚拟机的解释引擎是基于栈的执行引擎，其中的栈指的就是操作数栈。

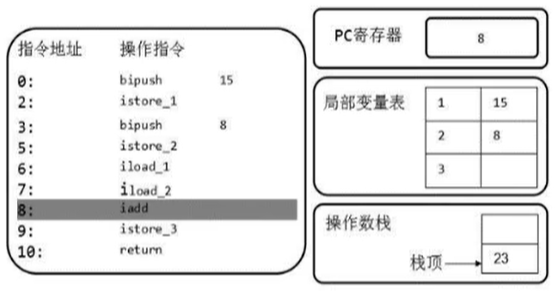

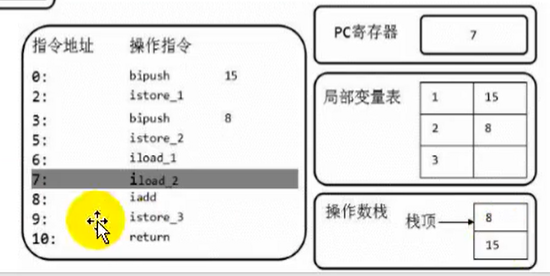

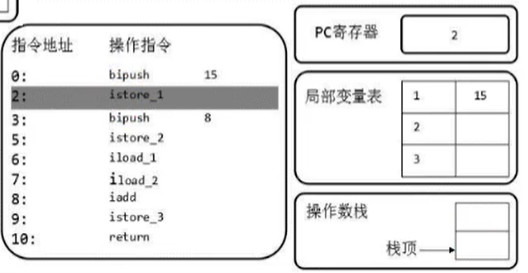

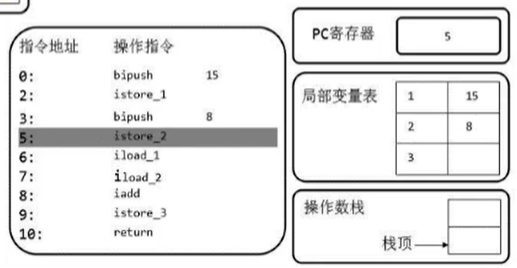

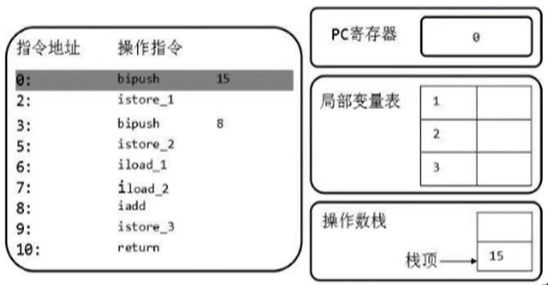

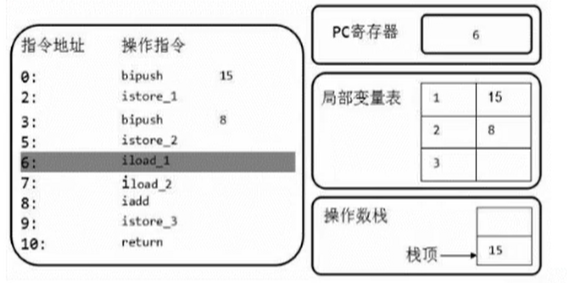

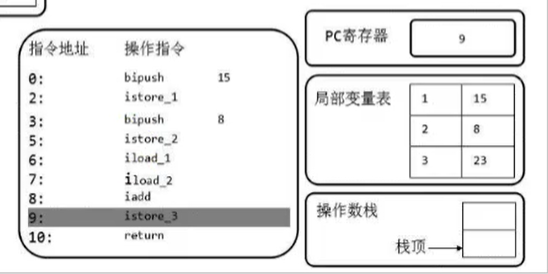

4.5. 代码追踪

public void testAddOperation() {
    byte i = 15;
    int j = 8;
    int k = i + j;
}

使用javap 命令反编译class文件：javap -v 类名.class

public void testAddoperation();
		Code:
	0: bipush 15
	2: istore_1
	3: bipush 8
	5: istore_2
	6: iload_1
	7: iload_2
	8: iadd
	9: istore_3
    10: return

程序员面试过程中，常见的i和i的区别，放到字节码篇章时再介绍。

4.6. 栈顶缓存技术（Top Of Stack Cashing）技术

前面提过，基于栈式架构的虚拟机所使用的零地址指令更加紧凑，但完成一项操作的时候必然需要使用更多的入栈和出栈指令，这同时也就意味着将需要更多的指令分派（instruction dispatch）次数和内存读/写次数。

由于操作数是存储在内存中的，因此频繁地执行内存读/写操作必然会影响执行速度。为了解决这个问题，HotSpot JVM的设计者们提出了栈顶缓存（Tos，Top-of-Stack Cashing）技术，将栈顶元素全部缓存在物理CPU的寄存器中，以此降低对内存的读/写次数，提升执行引擎的执行效率。

4.7. 动态链接（Dynamic Linking）

动态链接、方法返回地址、附加信息：有些地方被称为帧数据区

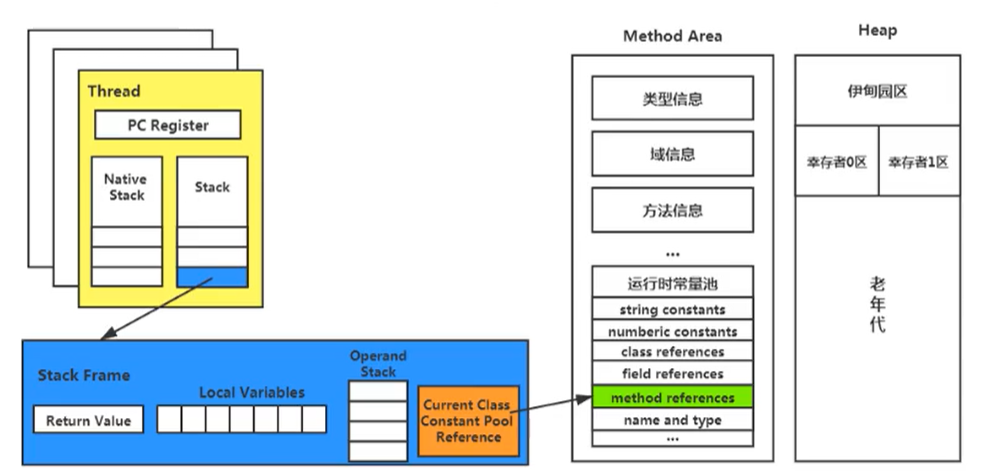

每一个栈帧内部都包含一个指向运行时常量池中该栈帧所属方法的引用。包含这个引用的目的就是为了支持当前方法的代码能够实现动态链接（Dynamic Linking）。比如：invokedynamic指令

在Java源文件被编译到字节码文件中时，所有的变量和方法引用都作为符号引用（Symbolic Reference）保存在class文件的常量池里。比如：描述一个方法调用了另外的其他方法时，就是通过常量池中指向方法的符号引用来表示的，那么动态链接的作用就是为了将这些符号引用转换为调用方法的直接引用。

为什么需要运行时常量池呢？

常量池的作用：就是为了提供一些符号和常量，便于指令的识别

4.8. 方法的调用：解析与分配

在JVM中，将符号引用转换为调用方法的直接引用与方法的绑定机制相关

4.8.1. 静态链接

当一个字节码文件被装载进JVM内部时，如果被调用的目标方法在编译期可知，且运行期保持不变时，这种情况下降调用方法的符号引用转换为直接引用的过程称之为静态链接

4.8.2. 动态链接

如果被调用的方法在编译期无法被确定下来，只能够在程序运行期将调用的方法的符号转换为直接引用，由于这种引用转换过程具备动态性，因此也被称之为动态链接。

静态链接和动态链接不是名词，而是动词，这是理解的关键。

对应的方法的绑定机制为：早期绑定（Early Binding）和晚期绑定（Late Binding）。绑定是一个字段、方法或者类在符号引用被替换为直接引用的过程，这仅仅发生一次。

4.8.3. 早期绑定

早期绑定就是指被调用的目标方法如果在编译期可知，且运行期保持不变时，即可将这个方法与所属的类型进行绑定，这样一来，由于明确了被调用的目标方法究竟是哪一个，因此也就可以使用静态链接的方式将符号引用转换为直接引用。

示例：

私有方法 :

私有方法是不能被子类重写的，因此可以在编译时确定。

class Parent {
    private void display() {
        System.out.println("Parent display");
    }

    public void show() {
        display();
    }
}

class Child extends Parent {
    private void display() {
        System.out.println("Child display");
    }
}

public class Main {
    public static void main(String[] args) {
        Parent obj = new Child();
        obj.show(); // 输出：Parent display
    }
}

在这个例子中，虽然 obj 的实际类型是 Child，但因为 display 方法是私有的，绑定是在编译时完成的，调用的是 Parent 类的 display 方法。

静态方法

静态方法属于类而不是实例，因此也在编译时确定。

class Parent {
    static void display() {
        System.out.println("Parent display");
    }
}

class Child extends Parent {
    static void display() {
        System.out.println("Child display");
    }
}

public class Main {
    public static void main(String[] args) {
        Parent obj = new Child();
        obj.display(); // 输出：Parent display
    }
}

在这个例子中，虽然 obj 的实际类型是 Child，但因为 display 方法是静态的，绑定是在编译时完成的，调用的是 Parent 类的 display 方法。

Final 方法

final 方法不能被子类重写，因此在编译时可以确定。

class Parent {
    final void display() {
        System.out.println("Parent display");
    }
}

class Child extends Parent {
    // 不能重写 display 方法
}

public class Main {
    public static void main(String[] args) {
        Parent obj = new Child();
        obj.display(); // 输出：Parent display
    }
}

在这个例子中，因为 display 方法是 final 的，绑定是在编译时完成的，调用的是 Parent 类的 display 方法

4.8.4. 晚期绑定

晚期绑定是指在运行时确定方法调用的具体实现。这与早期绑定（Early Binding）相对，早期绑定是在编译时就确定方法调用的具体实现。

示例：

class Animal {
    void makeSound() {
        System.out.println("Animal makes a sound");
    }
}

class Dog extends Animal {
    @Override
    void makeSound() {
        System.out.println("Dog barks");
    }
}

public class Main {
    public static void main(String[] args) {
        Animal myAnimal = new Dog();
        myAnimal.makeSound(); // 输出：Dog barks
    }
}
