MySQL的日志系统

MySQL的日志系统

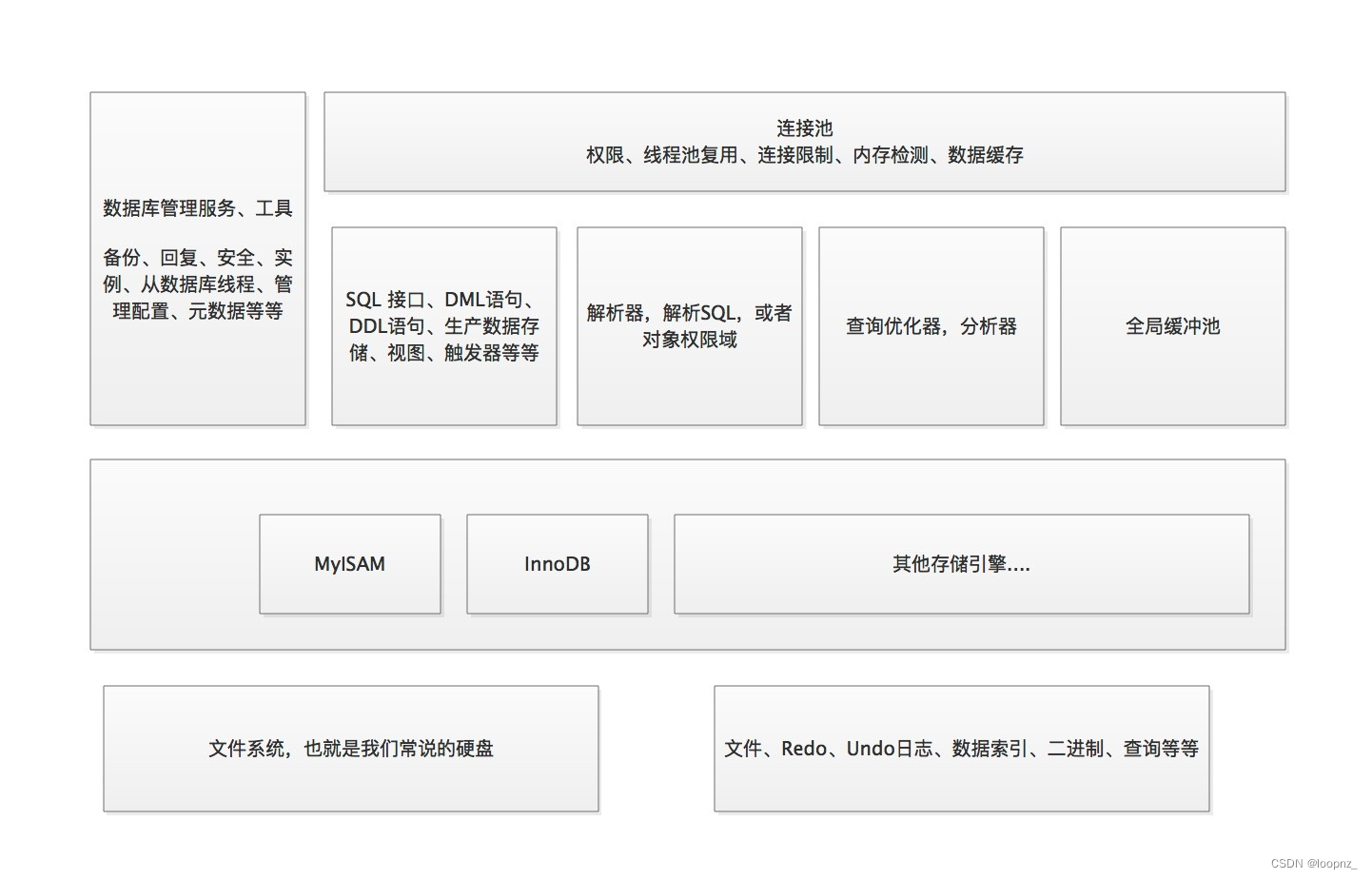

MySQL体系结构

与查询流程不一样的是，更新流程还涉及两个重要的日志模块，它们正是我们今天要讨论的 主角：redo log（重做日志）和 binlog（归档日志）。如果接触 MySQL，那这两个词肯 定是绕不过的，我后面的内容里也会不断地和你强调。不过话说回来，redo log 和 binlog 在设计上有很多有意思的地方，这些设计思路也可以用到你自己的程序里。

redo log

MySQL如果每一次的更新操作都需要写进磁盘，然后磁盘也要找到对应的那条记录，然后再更新，整个过程 IO 成本、查找成本都很高。为了解决这个 问题，MySQL使用了WAL 技术，WAL 的全称 是 Write-Ahead Logging，它的关键点就是先写日志，再写磁盘。

具体来说，当有一条记录需要更新的时候，InnoDB 引擎就会先把记录写到 redo log 里面，并更新内存，这个时候更新就算完成了。同时，InnoDB 引擎会在适当的时候， 将这个操作记录更新到磁盘里面。

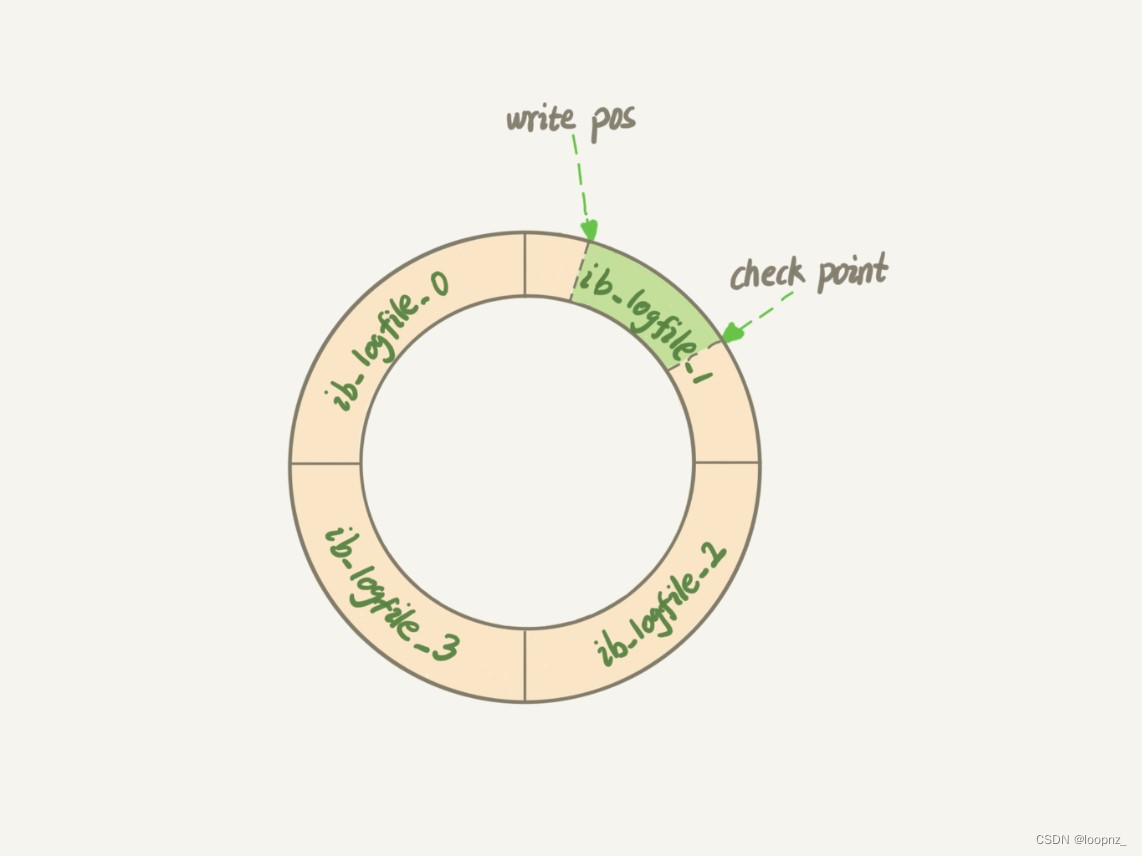

InnoDB 的 redo log 是固定大小的，比如可以配置为一组 4 个文件，每个文件 的大小是 1GB，那么这块“粉板”总共就可以记录 4GB 的操作。从头开始写，写到末尾就 又回到开头循环写，如下面这个图所示。

write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。如果 write pos 追上 checkpoint，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。

有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为crash-safe。

重要的日志模块：binlog

前面我们讲过，MySQL 整体来看，其实就有两块：一块是 Server 层，它主要做的是 MySQL 功能层面的事情；还有一块是引擎层，负责存储相关的具体事宜。redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。

最开始 MySQL 里并没有 InnoDB 引擎。MySQL 自带的引擎是 MyISAM，但是 MyISAM 没有 crash-safe 的能力，binlog 日志只能用于归档。而 InnoDB 是另一个公司以插件形式引入 MySQL 的，既然只依靠 binlog 是没有 crash-safe 能力的，所以 InnoDB 使用另外一套日志系统——也就是 redo log 来实现 crash-safe 能力。

这两种日志有以下三点不同。

1. redo log 是 InnoDB 引擎特有的；binlog 是 MySQL 的 Server 层实现的，所有引擎都可以使用。
2. redo log 是物理日志，记录的是“在某个数据页上做了什么修改”；binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如“给 ID=2 这一行的 c 字段加 1 ”。
3. redo log 是循环写的，空间固定会用完；binlog 是可以追加写入的。“追加写”是指 binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。

有了对这两个日志的概念性理解，我们再来看执行器和 InnoDB 引擎在执行这个简单的 update 语句时的内部流程。

1. 执行器先找引擎取 ID=2 这一行。ID 是主键，引擎直接用树搜索找到这一行。如果 ID=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。
2. 执行器拿到引擎给的行数据，把这个值加上 1，比如原来是 N，现在就是 N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
3. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare 状态。然后告知执行器执行完成了，随时可以提交事务。
4. 执行器生成这个操作的 binlog，并把 binlog 写入磁盘。
5. 执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。

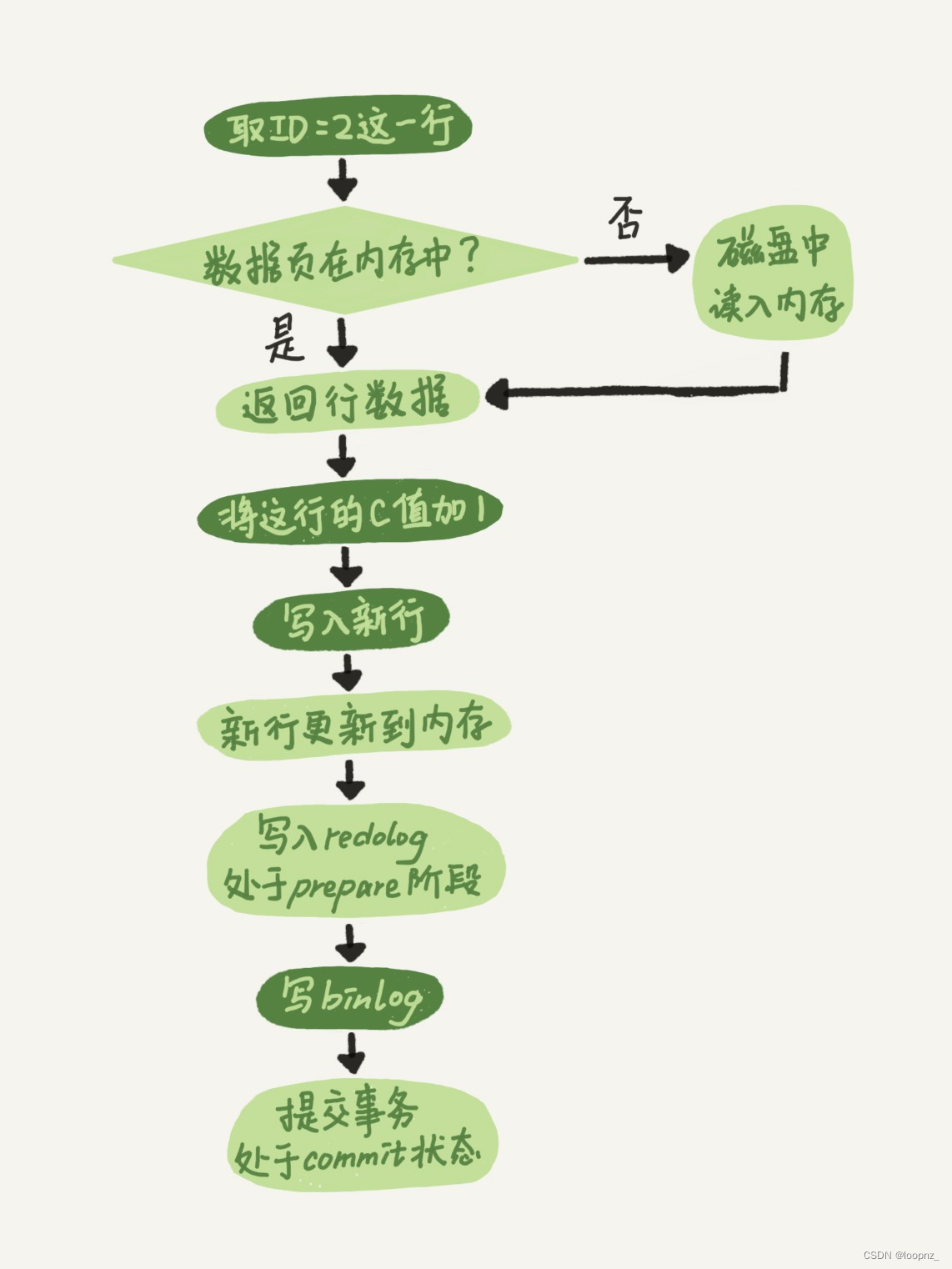

这里我给出这个 update 语句的执行流程图，图中浅色框表示是在 InnoDB 内部执行的，深色框表示是在执行器中执行的。

你可能注意到了，最后三步看上去有点“绕”，将 redo log 的写入拆成了两个步骤：prepare 和 commit，这就是"两阶段提交"。

两阶段提交

为什么必须有“两阶段提交”呢？这是为了让两份日志之间的逻辑一致。要说明这个问题，我们得从文章开头的那个问题说起：怎样让数据库恢复到半个月内任意一秒的状态？

前面我们说过了，binlog 会记录所有的逻辑操作，并且是采用“追加写”的形式。如果你的 DBA 承诺说半个月内可以恢复，那么备份系统中一定会保存最近半个月的所有 binlog，同时系统会定期做整库备份。这里的“定期”取决于系统的重要性，可以是一天一备，也可以是一周一备。

当需要恢复到指定的某一秒时，比如某天下午两点发现中午十二点有一次误删表，需要找回数据，那你可以这么做：

• 首先，找到最近的一次全量备份，如果你运气好，可能就是昨天晚上的一个备份，从这个备份恢复到临时库；
• 然后，从备份的时间点开始，将备份的 binlog 依次取出来，重放到中午误删表之前的那个时刻。

这样你的临时库就跟误删之前的线上库一样了，然后你可以把表数据从临时库取出来，按需要恢复到线上库去。

好了，说完了数据恢复过程，我们回来说说，为什么日志需要“两阶段提交”。这里不妨用反证法来进行解释。

由于 redo log 和 binlog 是两个独立的逻辑，如果不用两阶段提交，要么就是先写完 redo log 再写 binlog，或者采用反过来的顺序。我们看看这两种方式会有什么问题。

仍然用前面的 update 语句来做例子。假设当前 ID=2 的行，字段 c 的值是 0，再假设执行 update 语句过程中在写完第一个日志后，第二个日志还没有写完期间发生了 crash，会出现什么情况呢？

1. 先写 redo log 后写 binlog。假设在 redo log 写完，binlog 还没有写完的时候，MySQL 进程异常重启。由于我们前面说过的，redo log 写完之后，系统即使崩溃，仍然能够把数据恢复回来，所以恢复后这一行 c 的值是 1。但是由于 binlog 没写完就 crash 了，这时候 binlog 里面就没有记录这个语句。因此，之后备份日志的时候，存起来的 binlog 里面就没有这条语句。然后你会发现，如果需要用这个 binlog 来恢复临时库的话，由于这个语句的 binlog 丢失，这个临时库就会少了这一次更新，恢复出来的这一行 c 的值就是 0，与原库的值不同。
2. 先写 binlog 后写 redo log。如果在 binlog 写完之后 crash，由于 redo log 还没写，崩溃恢复以后这个事务无效，所以这一行 c 的值是 0。但是 binlog 里面已经记录了“把 c 从 0 改成 1”这个日志。所以，在之后用 binlog 来恢复的时候就多了一个事务出来，恢复出来的这一行 c 的值就是 1，与原库的值不同。

可以看到，如果不使用“两阶段提交”，那么数据库的状态就有可能和用它的日志恢复出来的库的状态不一致。

你可能会说，这个概率是不是很低，平时也没有什么动不动就需要恢复临时库的场景呀？

其实不是的，不只是误操作后需要用这个过程来恢复数据。当你需要扩容的时候，也就是需要再多搭建一些备库来增加系统的读能力的时候，现在常见的做法也是用全量备份加上应用 binlog 来实现的，这个“不一致”就会导致你的线上出现主从数据库不一致的情况。

简单说，redo log 和 binlog 都可以用于表示事务的提交状态，而两阶段提交就是让这两个状态保持逻辑上的一致。

小结

redo log 用于保证 crash-safe 能力。innodb_flush_log_at_trx_commit 这个参数设置成 1 的时候，表示每次事务的 redo log 都直接持久化到磁盘。这个参数我建议你设置成 1，这样可以保证 MySQL 异常重启之后数据不丢失。

sync_binlog 这个参数设置成 1 的时候，表示每次事务的 binlog 都持久化到磁盘。这个参数我也建议你设置成 1，这样可以保证 MySQL 异常重启之后 binlog 不丢失。

还介绍了与 MySQL 日志系统密切相关的“两阶段提交”。两阶段提交是跨系统维持数据逻辑一致性时常用的一个方案，即使你不做数据库内核开发，日常开发中也有可能会用到。

binlog的写入机制

其实，binlog 的写入逻辑比较简单：事务执行过程中，先把日志写到 binlog cache，事务 提交的时候，再把 binlog cache 写到 binlog 文件中。

一个事务的 binlog 是不能被拆开的，因此不论这个事务多大，也要确保一次性写入。这就 涉及到了 binlog cache 的保存问题。

系统给 binlog cache 分配了一片内存，每个线程一个，参数 binlog_cache_size 用于控制 单个线程内 binlog cache 所占内存的大小。如果超过了这个参数规定的大小，就要暂存到 磁盘。

事务提交的时候，执行器把 binlog cache 里的完整事务写入到 binlog 中，并清空 binlog cache。

每个线程有自己 binlog cache，但是共用同一份 binlog 文件。从binlog cache到binlog files的write，指的就是指把日志写入到文件系统的 page cache，并没有把数据持久化 到磁盘，所以速度比较快。

write 和 fsync 的时机，是由参数 sync_binlog 控制的：

1. sync_binlog=0 的时候，表示每次提交事务都只 write，不 fsync；
2. sync_binlog=1 的时候，表示每次提交事务都会执行 fsync；
3. sync_binlog=N(N>1) 的时候，表示每次提交事务都 write，但累积 N 个事务后才 fsync。

因此，在出现 IO 瓶颈的场景里，将 sync_binlog 设置成一个比较大的值，可以提升性能。 在实际的业务场景中，考虑到丢失日志量的可控性，一般不建议将这个参数设成 0，比较常 见的是将其设置为 100~1000 中的某个数值。

但是，将 sync_binlog 设置为 N，对应的风险是：如果主机发生异常重启，会丢失最近 N 个事务的 binlog 日志。

redo log 的写入机制

事务在执行过程中，生成 的 redo log 是要先写到 redo log buffer 的。

如果事务执行期间 MySQL 发生异常重启，那这部分日志就丢了。由于事务并没有提交， 所以这时日志丢了也不会有损失。但是在事务还没提交的时候，redo log buffer 中的部分日志有可能 被持久化到磁盘。

redo log有三种状态，这三种状态分别是：

1. 存在 redo log buffer 中，物理上是在 MySQL 进程内存中
2. 写到磁盘 (write)，但是没有持久化（fsync)，物理上是在文件系统的 page cache 里 面
3. 持久化到磁盘，对应的是 hard disk

日志写到 redo log buffer 是很快的，wirte 到 page cache 也差不多，但是持久化到磁盘 的速度就慢多了。

为了控制 redo log 的写入策略，InnoDB 提供了 innodb_flush_log_at_trx_commit 参 数，它有三种可能取值：

1. 设置为 0 的时候，表示每次事务提交时都只是把 redo log 留在 redo log buffer 中 ;
2. 设置为 1 的时候，表示每次事务提交时都将 redo log 直接持久化到磁盘；
3. 设置为 2 的时候，表示每次事务提交时都只是把 redo log 写到 page cache。

注意，事务执行中间过程的 redo log 也是直接写在 redo log buffer 中的，这些 redo log 也会被后台线程一起持久化到磁盘。也就是说，一个没有提交的事务的 redo log，也是可 能已经持久化到磁盘的。

实际上，除了后台线程每秒一次的轮询操作外，还有两种场景会让一个没有提交的事务的 redo log 写入到磁盘中。

1. 一种是，redo log buffer 占用的空间即将达到 innodb_log_buffer_size 一半的时 候，后台线程会主动写盘。注意，由于这个事务并没有提交，所以这个写盘动作只是 write，而没有调用 fsync，也就是只留在了文件系统的 page cache。
2. 另一种是，并行的事务提交的时候，顺带将这个事务的 redo log buffer 持久化到磁 盘。假设一个事务 A 执行到一半，已经写了一些 redo log 到 buffer 中，这时候有另外 一个线程的事务 B 提交，如果 innodb_flush_log_at_trx_commit 设置的是 1，那么按 照这个参数的逻辑，事务 B 要把 redo log buffer 里的日志全部持久化到磁盘。这时 候，就会带上事务 A 在 redo log buffer 里的日志一起持久化到磁盘。

这里需要说明的是，我们介绍两阶段提交的时候说过，时序上 redo log 先 prepare， 再写 binlog，最后再把 redo log commit。

如果把 innodb_flush_log_at_trx_commit 设置成 1，那么 redo log 在 prepare 阶段就要 持久化一次，因为有一个崩溃恢复逻辑是要依赖于 prepare 的 redo log，再加上 binlog 来恢复的。

每秒一次后台轮询刷盘，再加上崩溃恢复这个逻辑，InnoDB 就认为 redo log 在 commit 的时候就不需要 fsync 了，只会 write 到文件系统的 page cache 中就够了。

通常我们说 MySQL 的“双 1”配置，指的就是 sync_binlog 和 innodb_flush_log_at_trx_commit 都设置成 1。也就是说，一个事务完整提交前，需要等 待两次刷盘，一次是 redo log（prepare 阶段），一次是 binlog。

这时候，你可能有一个疑问，这意味着我从 MySQL 看到的 TPS 是每秒两万的话，每秒就 会写四万次磁盘。但是，我用工具测试出来，磁盘能力也就两万左右，怎么能实现两万的 TPS？ 解释这个问题，就要用到组提交（group commit）机制了。

日志逻辑序列号（log sequence number，LSN）。LSN 是单调递增的，用来对应 redo log 的一个个写入点。每次写入长度为 length 的 redo log， LSN 的值就会加上 length。 LSN 也会写到 InnoDB 的数据页中，来确保数据页不会被多次执行重复的 redo log。

比如三个并发事务 (trx1, trx2, trx3) 在 prepare 阶段，都写完 redo log buffer，持久化到磁盘的过程，对应的 LSN 分别是 50、120 和 160。

如果：

1. trx1 是第一个到达的，会被选为这组的 leader；
2. 等 trx1 要开始写盘的时候，这个组里面已经有了三个事务，这时候 LSN 也变成了 160；
3. trx1 去写盘的时候，带的就是 LSN=160，因此等 trx1 返回时，所有 LSN 小于等于 160 的 redo log，都已经被持久化到磁盘；
4. 这时候 trx2 和 trx3 就可以直接返回了。

所以，一次组提交里面，组员越多，节约磁盘 IOPS 的效果越好。但如果只有单线程压测， 那就只能老老实实地一个事务对应一次持久化操作了。

在并发更新场景下，第一个事务写完 redo log buffer 以后，接下来这个 fsync 越晚调用， 组员可能越多，节约 IOPS 的效果就越好。

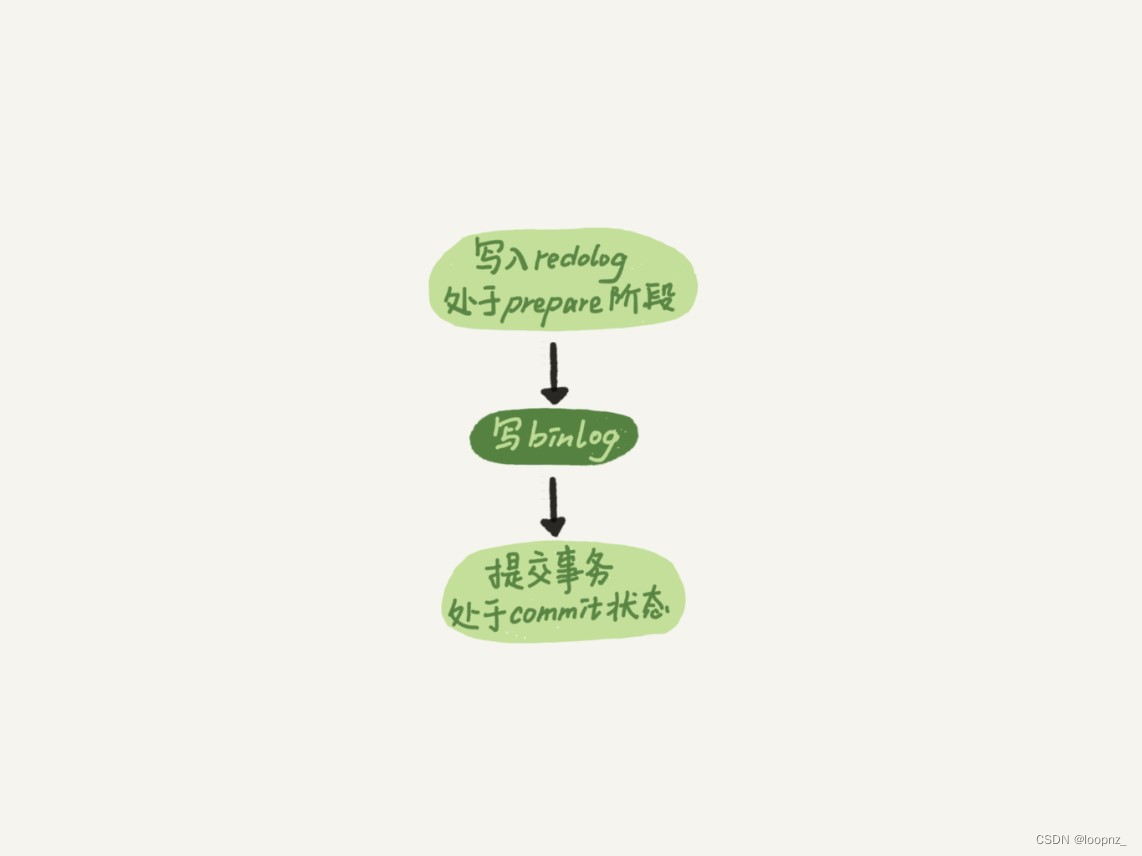

为了让一次 fsync 带的组员更多，MySQL 有一个很有趣的优化：拖时间。在介绍两阶段提交的时候，有下图

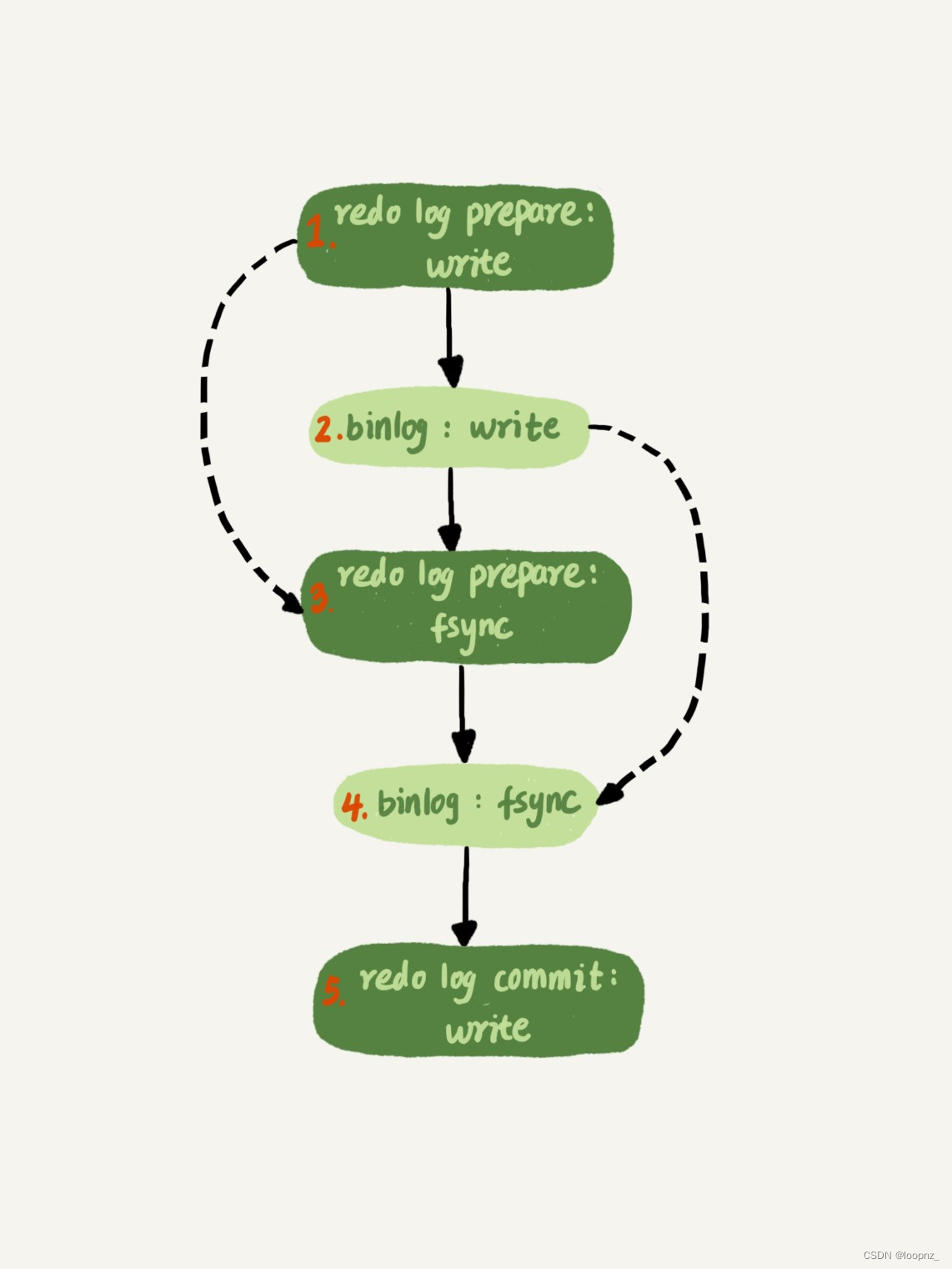

与上图不相符的是，实际上，写 binlog 是分成两步的：

1. 先把 binlog 从 binlog cache 中写到磁盘上的 binlog 文件；
2. 调用 fsync 持久化。

MySQL 为了让组提交的效果更好，还做了一些优化，redo log 做 fsync 的时间放到了下面的步骤2之后，以争取在更大的时间段内组提交的效果更好，同时，binlog也可以进行组提交了。

这么一来，binlog 也可以组提交了。在执行第 4 步把 binlog fsync 到磁盘时，如果有多个事务的 binlog 已经写完了，也是一起持久化的，这样也可以减少 IOPS 的消耗。

不过通常情况下第 3 步执行得会很快，所以 binlog 的 write 和 fsync 间的间隔时间短，导致能集合到一起持久化的 binlog 比较少，因此 binlog 的组提交的效果通常不如 redo log 的效果那么好。

如果你想提升 binlog 组提交的效果，可以通过设置 binlog_group_commit_sync_delay 和 binlog_group_commit_sync_no_delay_count 来实现。

1. binlog_group_commit_sync_delay 参数，表示延迟多少微秒后才调用 fsync;
2. binlog_group_commit_sync_no_delay_count 参数，表示累积多少次以后才调用 fsync。

这两个条件是或的关系，也就是说只要有一个满足条件就会调用 fsync。

所以，当 binlog_group_commit_sync_delay 设置为 0 的时候， binlog_group_commit_sync_no_delay_count 也无效了。

WAL 机制是减少磁盘写，WAL 机制主要得益于两个方面：

1. redo log 和 binlog 都是顺序写，磁盘的顺序写比随机写速度要快；
2. 组提交机制，可以大幅度降低磁盘的 IOPS 消耗。

分析到这里，我们再来回答这个问题：如果你的 MySQL 现在出现了性能瓶颈，而且瓶颈 在 IO 上，可以通过哪些方法来提升性能呢？ 针对这个问题，可以考虑以下三种方法：

1. 设置 binlog_group_commit_sync_delay 和 binlog_group_commit_sync_no_delay_count 参数，减少 binlog 的写盘次数。这个 方法是基于“额外的故意等待”来实现的，因此可能会增加语句的响应时间，但没有丢 失数据的风险。
2. 将 sync_binlog 设置为大于 1 的值（比较常见是 100~1000）。这样做的风险是，主机 掉电时会丢 binlog 日志。
3. 将 innodb_flush_log_at_trx_commit 设置为 2。这样做的风险是，主机掉电的时候会丢 数据。

我不建议你把 innodb_flush_log_at_trx_commit 设置成 0。因为把这个参数设置成 0，表 示 redo log 只保存在内存中，这样的话 MySQL 本身异常重启也会丢数据，风险太大。而 redo log 写到文件系统的 page cache 的速度也是很快的，所以将这个参数设置成 2 跟设 置成 0 其实性能差不多，但这样做 MySQL 异常重启时就不会丢数据了，相比之下风险会更小。
