在对一些干扰量较多的信号进行分析时,最常用的应该就是FFT分析,查看该信号的频谱图,然后针对频谱图设计响应的滤波器,simulink中很完美的解决了该问题,具体实现如下:
- 搭建仿真模型,将powergui模块拽粗来,如图

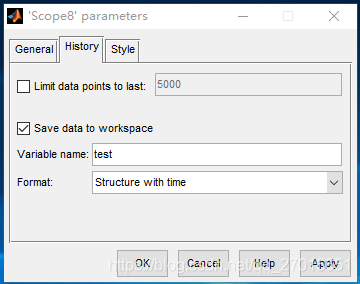

- 将需要分析的信号用个scope或to workspace模块导入到工作空间中,记着必须是struct with name 类型的,否则,有问题的。如图
- 激动的时刻,进行FFT变化,频谱分析,跟着节奏
- 双击Powergui

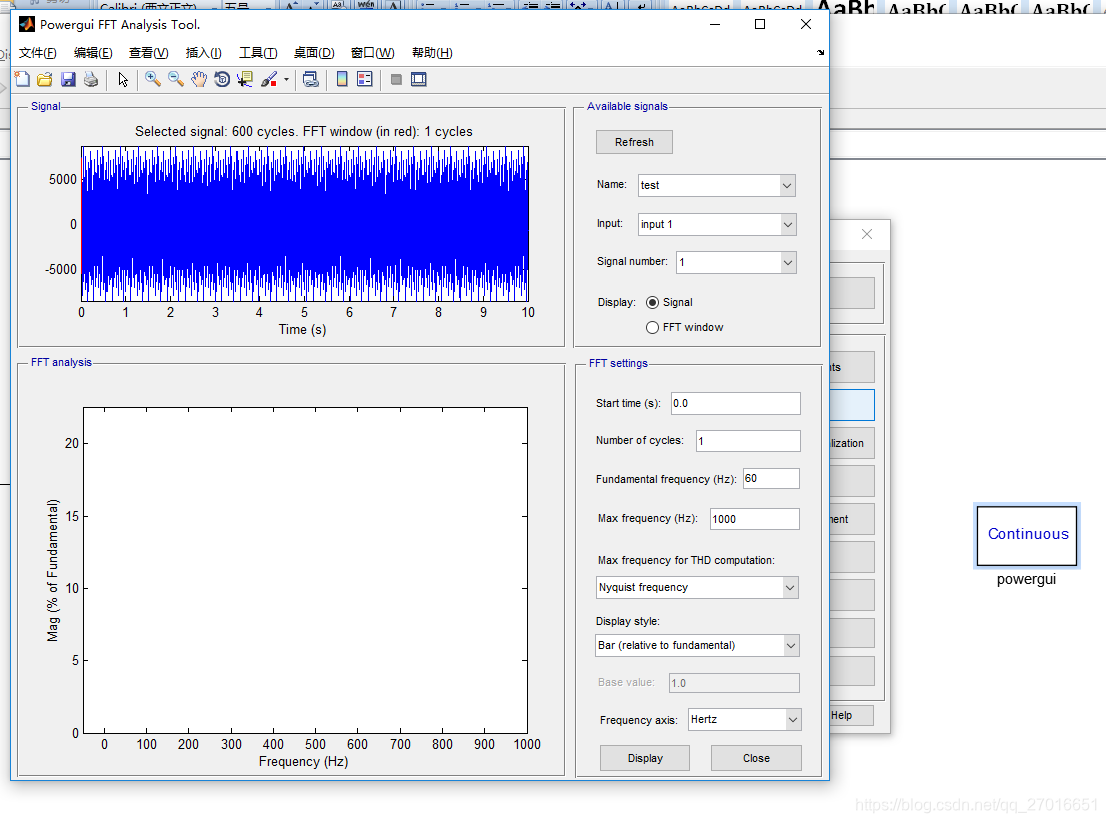

- 点击FFT Analysis,并选取信号

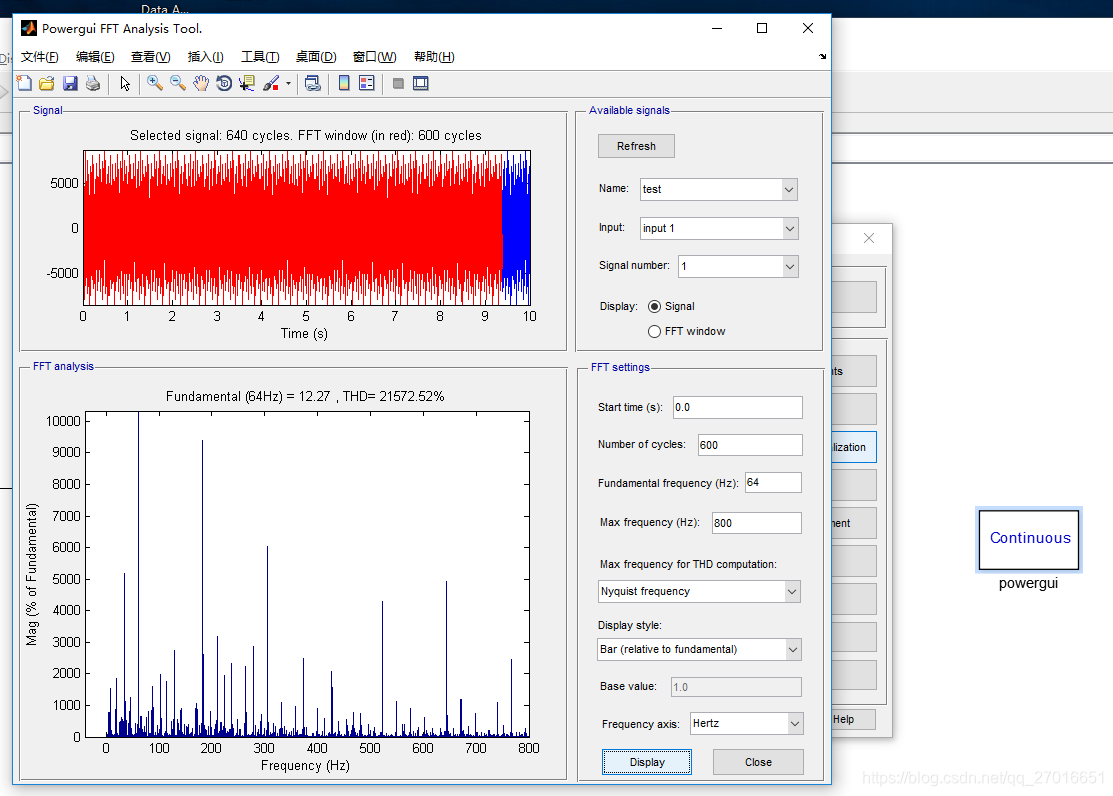

细节自己摸索吧,配置相关参数,点击display
Ok
重要一点,信号必须为double !!!!
