AltiumDesigner学习笔记1 PCB的挖空操作

**
很多人做硬件设计时会遇到PCB中间要挖空的情况,今天我就来记录一下我学到的挖空PCB的方法:
1.按住shift,选中你要挖空的PCB区域,即KeepOut层的轮廓线,必须要连续;

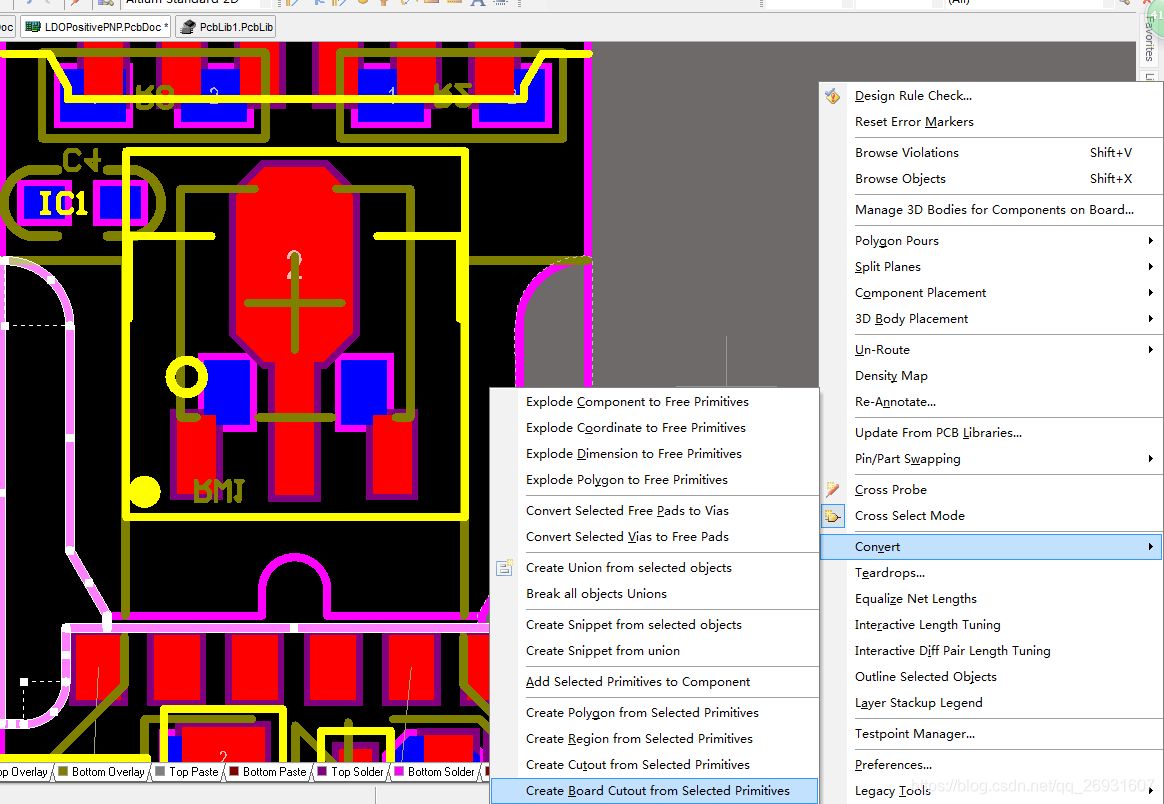

2.按下快捷键T + V + B,如果弹出对话框点选是,即可完成PCB挖空。
选中封闭区域
