利用Matlab实现矩形波导电磁场分布图的绘制

一、目的

1.利用Matlab实现矩形波导电磁场分布图的绘制；

2.学会使用 Matlab 进行数值计算，并绘出相应的图形；

二．原理

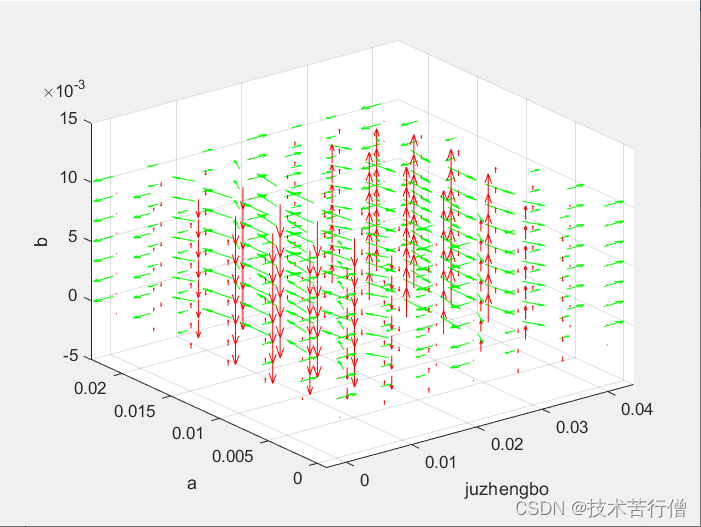

通过Matlab 计算并绘出任意时刻金属矩形波导的主模 TE10 模的电磁场分布图。波导尺寸、工作频率及时刻均由外部给定。

（1）矩形波导中传输的主模为TE10模。设金属波导尺寸为a*b，TE10模的截止波长为2*a。其电磁场分量可推导表示如下：

.......1-1

上式中各参量如下：

......1-2
