本文详细介绍了在STM32F407微控制器上使用LL库进行AT24C02存储器的I2C读写操作，提供代码示例，并提到从HAL库获取灵感有助于理解和使用LL库。作者分享了自己在I2C传输中的困扰和解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LL库_STM32F407_I2C

相关文件

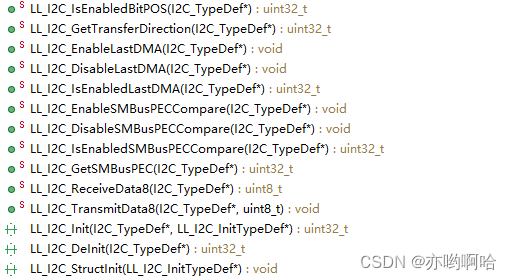

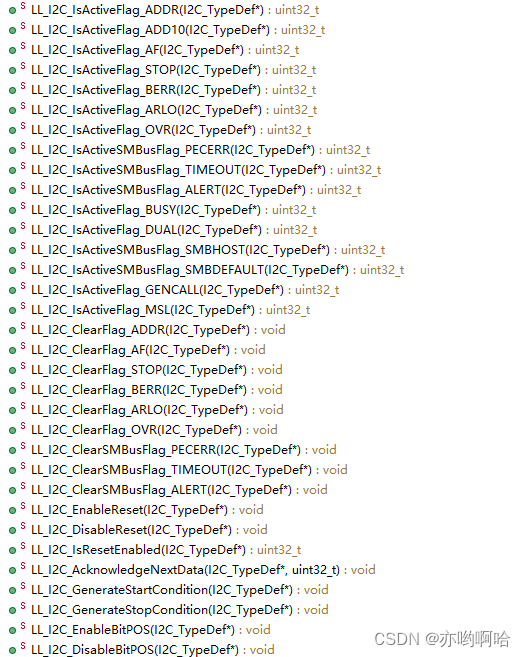

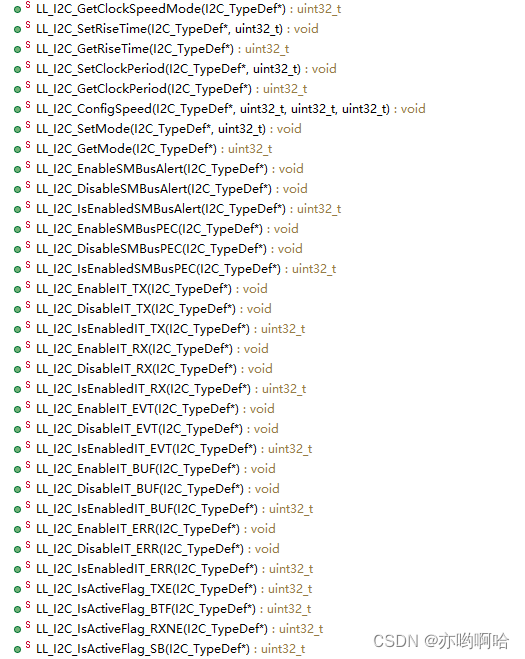

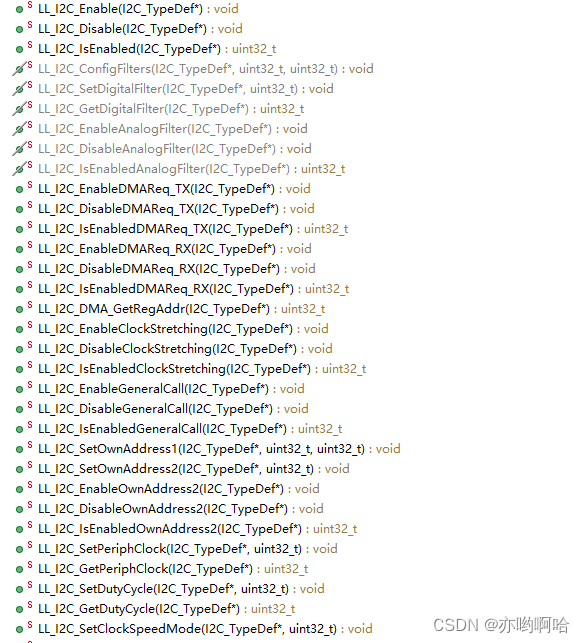

相关函数
AT24C02读写示例
- 先上真实数据传输采集到图
- 代码

AT24C02读写示例

先上真实数据传输采集到图

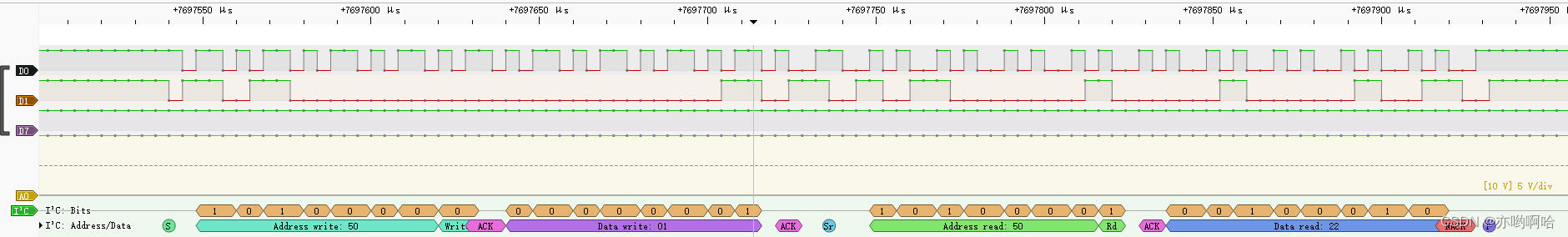

1、读0x01地址的数据

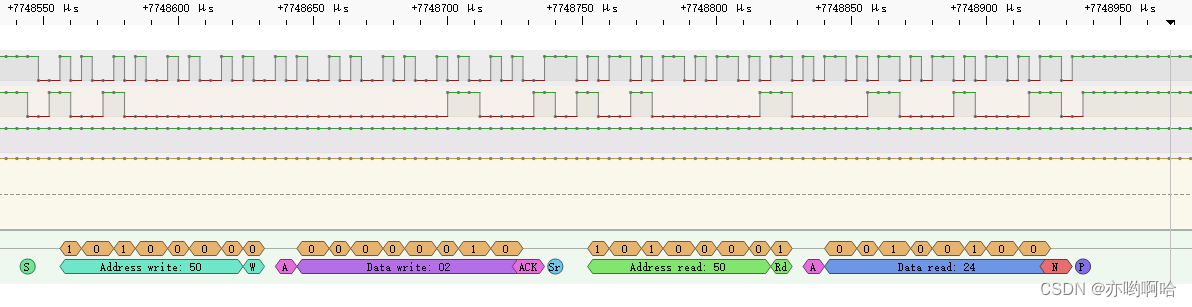

2、读0x02地址的数据
在这里插入图片描述

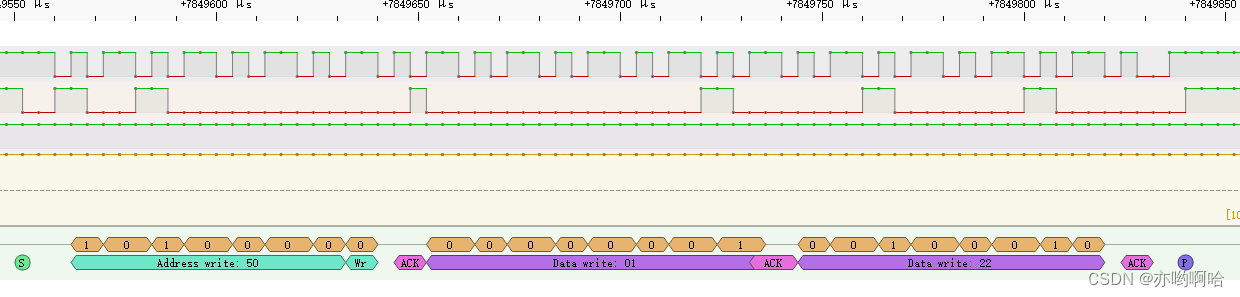

3、向写0x01地址写入0x22

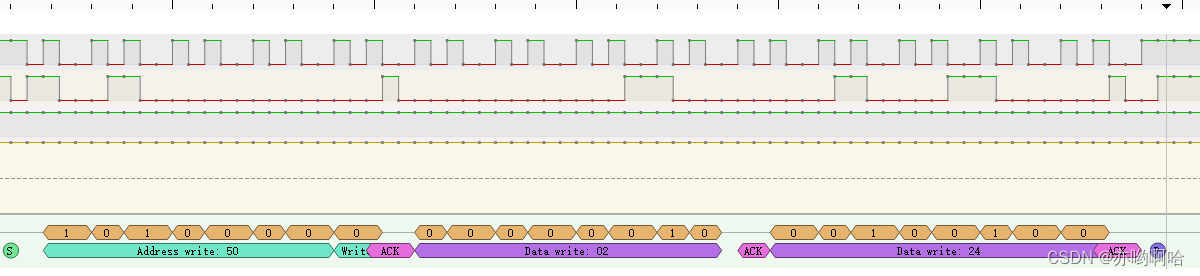

4、向写0x02地址写入0x24

代码

1、读

uint8_t I2C_read_reg_8bit(I2C_TypeDef *I2Cx , uint8_t SlaveAddr_IC, uint8_t addr_reg){


    uint8_t read_data;

    SlaveAddr_IC = SlaveAddr_IC<<1;

    //等待IIC空闲
    while(LL_I2C_IsActiveFlag_BUSY(I2Cx)){

    }
    /* Disable Pos */
    LL_I2C_DisableBitPOS(I2Cx)
